Как да свържете климатика към мрежата сами: ред за полагане на кабели + стъпка по стъпка инструкции за свързване на вътрешното и външното тяло

Климатикът е един от най-търсените видове техника през горещия период на годината, който се използва широко в частни домове, офиси и апартаменти. Високотехнологичното оборудване осигурява оптимални микроклиматични условия в помещението за работа, занимания или отдих.

Монтажът и последващото пускане на климатичните системи са доста сложни процеси, съгласни ли сте? Но ако разберете схемата, можете да опитате да извършите инсталацията и свързването на оборудването със собствените си ръце.

В тази статия ще поговорим за това как да свържете климатик към мрежата и какви инструменти са необходими за това. Също така ще опишем подробно етапите на свързване и изискванията към електрическата мрежа. За улеснение на възприятието ще допълним материала с илюстративни снимки и видеоклипове.

Накратко за принципа на работа на оборудването

Съвременните устройства за поддържане на оптимален микроклимат в помещението ще помогнат да направите живота по-комфортен, а също така ще предпазят организма от вредно външно въздействие.

Климатичното оборудване се разделя по сфера на употреба – на промишлено, полупромишлено и битово. В зависимост от вида на инсталацията различаваме стационарни и мобилни модели.

В зависимост от типа на конструкцията климатиците биват подови-рафтови, стенни, подови, касетъчни, колонни, канални, прозоречни.

Принципът им на действие се основава на промяна на агрегатното състояние на фреона в зависимост от налягането и температурата в затворена система. Устройствата не произвеждат самостоятелно топлина и студ, а само го пренасят, в зависимост от избрания режим, – от помещението навън или обратно.

Важно е не само правилно да се инсталира и свърже климатичното оборудване, но и да се експлоатира съгласно препоръките на производителя. Сред тях са максимално допустимата температура на околната среда за работа на климатика, както и задължителната техническа поддръжка, включваща редовно почистване.

Етапи на свързване на климатика към мрежата

Свързването на климатика към мрежата – не по-малко важен етап, който настъпва след избора, закупуването и монтажа на климатичното оборудване.

Цялата работа трябва да се извършва според схемите, дадени в инструкцията за монтаж и експлоатация. Схемите са изобразени и на капаците на външния и вътрешния модул.

Етап #1 — подготовка на инструменти и материали

Свързването на климатика към мрежата, както и всякакви електромонтажни работи, се извършва с използване на инструменти, сред които бормашина, клещи, комплект отвертки и други.

Сред задължителните консумативи са винтове, дюбели, скоби, пластмасово каналче за кабел и други.

Преди започване на свързването на блоковете на климатика е необходимо да се осигури достъп до местата, където ще се извършва техният монтаж и присъединяване. От помещението трябва да се премахнат всички предмети или да се покрият, за да се избегнат повреди от бетонов и тухлен прах и дребни частици.

Точният списък на необходимите материали и инструменти зависи от няколко фактора:

• модела на устройството;
• изискванията на производителя на климатика;
• избрания начин на свързване към мрежата (чрез контакт или чрез отделен захранващ кабел).

Особено внимание трябва да се обърне и на оборудването, от което зависи стабилността на работа на устройството. Например, ако редовно забелязвате скокове на напрежението в мрежата, трябва незабавно да изберете стабилизатор за дома.

За присъединяване на климатика към електрозахранващата мрежа ще са необходими контакт, проводник и автоматичен прекъсвач.

За да се изчисли необходимата дължина на проводника, трябва да се вземат предвид:

• дебелината на стената;
• разстоянието от стената до външния и до вътрешния блок;
• дължината на кабела под самите модули (приблизително 1,2 – 1,5 м).

Също така е препоръчително да се предвиди допълнителен кабел, за да могат да се свържат сензори, например температурен.

Сечението на проводника се избира съобразно препоръките на производителя. В ръководството за монтаж са дадени схемите за електрическо свързване на конкретния модел.

За климатици с голяма мощност (над 1800 W), предназначени за обслужване на помещения с голяма квадратура, стандартните контакти от 16 A не са подходящи, тъй като не издържат на действителното натоварване на присъединеното устройство.

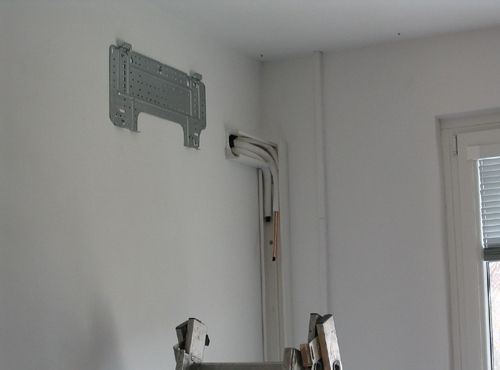

Закрепване на проводниците при полагане на комуникации с използване на канали се извършва с помощта на винтове и лепило. За така нареченото скрито окабеляване ще са необходими и специални скоби, с които се закрепват кабелите в изрезите (штроби).

За декорация на стени се използва специален строителен гипс. Този материал позволява при необходимост бързо да се отвори ошпаклования слой.

Етап #2 — изучаване на схеми за свързване към мрежата

Важно е да се осигури надеждно заземяване на климатика – в новите къщи има заземяваща жила. Но със стария жилищен фонд не е толкова просто – в тях не е предвидена “земя”, затова повечето потребители включват техниката “както е”.

За защита от претоварване на мрежата в електрическото табло се инсталира автоматичен прекъсвач за индивидуална линия. Подробна информация е посочена в техническата документация с поетапни действия при свързване на климатичното оборудване. Следвайки ги, може да се извърши работата със собствени сили.

Също така под капака на външния блок на сплит-системата се съдържа схема за това как правилно да се свързват проводниците към външния и вътрешния блок на климатика, и свързването на последния към електрозахранващата мрежа.

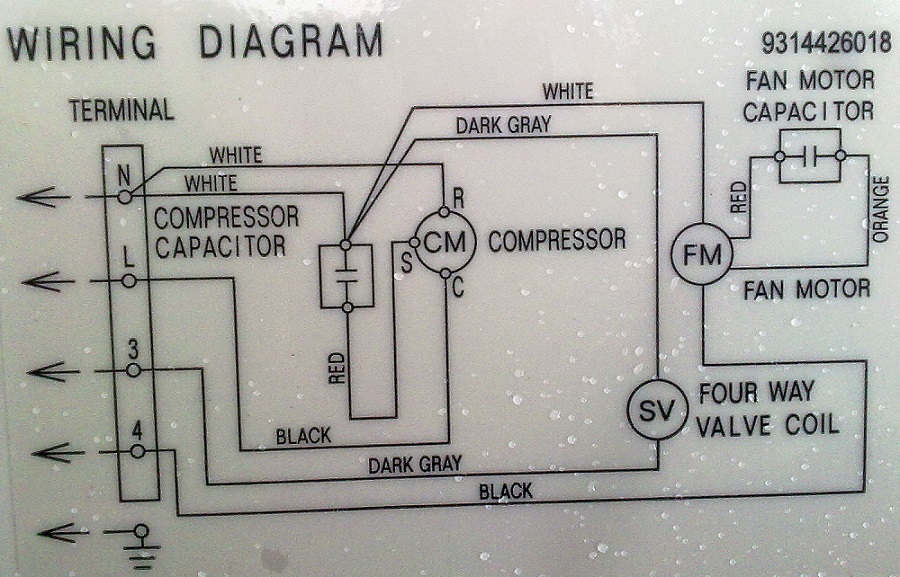

Схематично изображение на свързване на климатик към електромрежата. На схемата е обозначен контакторът за „земя“, както и: N – нула; L – фаза; 3, 4 – клеми за свързване на външния модул към вътрешния. Такава схема обикновено се намира под капака на външния блок.

Етап #3 — свързване на телата посредством кабел

За свързване на блоковете помежду им е необходимо да се прокара междублоков проводник от вътрешния модул към външния. Това се прави заедно с прокарването на фреоновата магистрала. Препоръчваме да се запознаете с ръководството за прокарване на трасето на климатика.

Друг проводник ще е необходим за свързване на вътрешния блок към отделна захранваща линия.

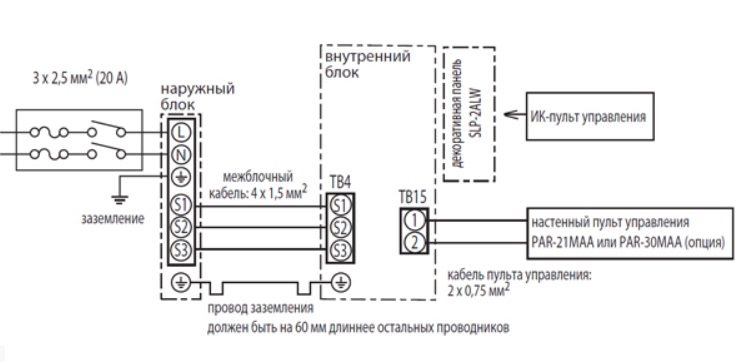

Схема за свързване на климатик към електромрежата, варианти за свързване между модулите на системата. Изисквания към сечението на проводника, използван за електросвързване на климатичното оборудване.

За извършване на свързванията предстои да се очистят проводниците от изолация. Това може да се направи с помощта на обикновен нож или специално приспособление за сваляне на изолация от кабели и проводници.

Свързването на външния и вътрешния блок на климатика се осъществява по следната схема:

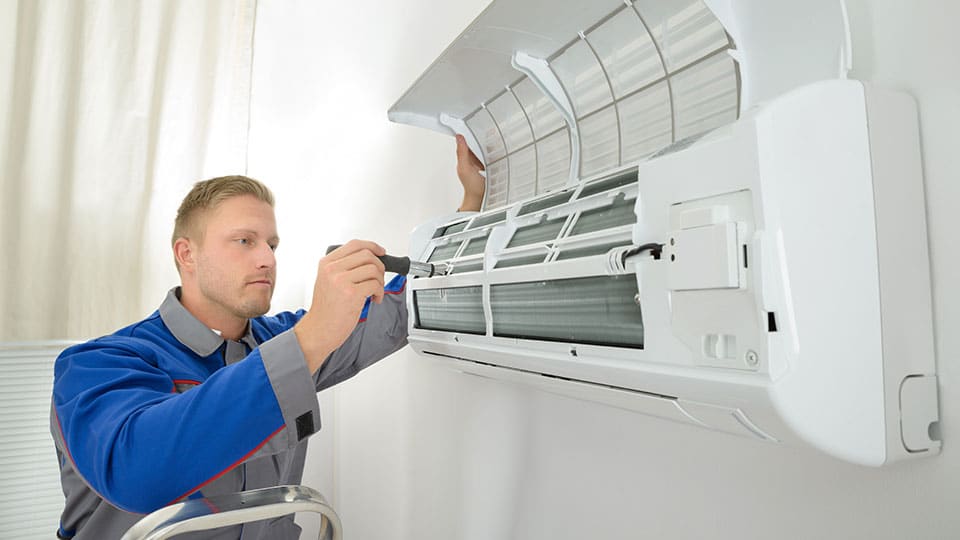

• необходимо е да се свали предния декоративен панел или защитния капак на блока;
• да се протегне кабелът и да се разположи отстрани на модула;
• да се очистят краищата на проводниците;
• да се поставят в съответните клеми и да се фиксират;
• да се закрепи кабелът на изхода от блока;
• да се затвори модулът с капака.

В някои модели климатици между блоковете се прокарва отделен проводник за температурния датчик.

Етап #4 — свързване на устройството към мрежата

Електрическата схема за свързване на устройства в бита коренно се различава за полупромишлени модели, инсталирани в офисни помещения.

На практика се използват два основни начина:

• през контакт;
• с отделно прокарване и свързване на проводника на климатика към електротаблото.

Първият вариант се използва за въвеждане в експлоатация на почти всички битови устройства.

Ако е взето решение да се свърже климатикът, използвайки стандартен контакт, това може да стане само при определени ситуации:

• мощността на климатика е малка;
• електрическата мрежа в апартамента или частната къща има достатъчна мощност;
• уредът ще бъде разположен в тази част на помещението временно.

Трябва да се има предвид, че към линията е забранено да се свързват други битови уреди.

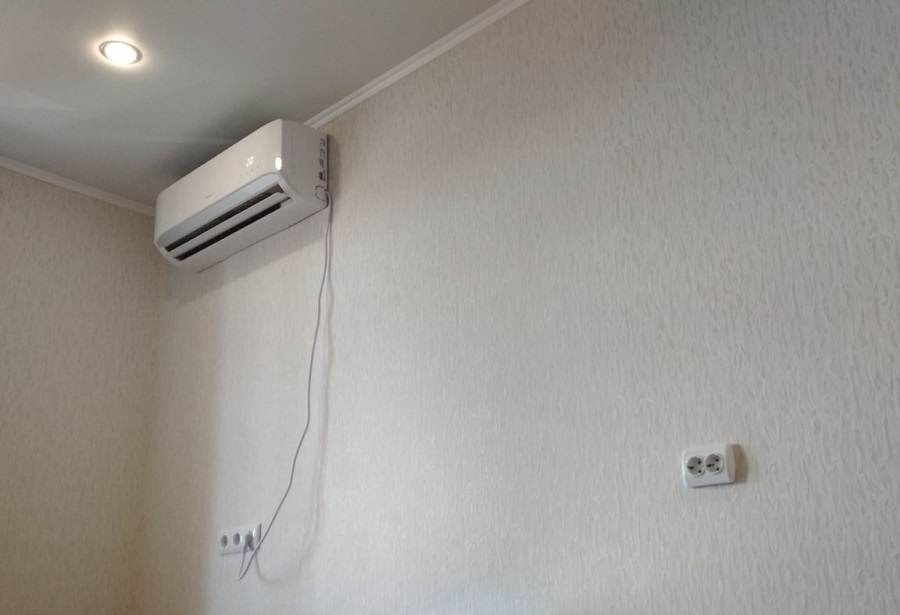

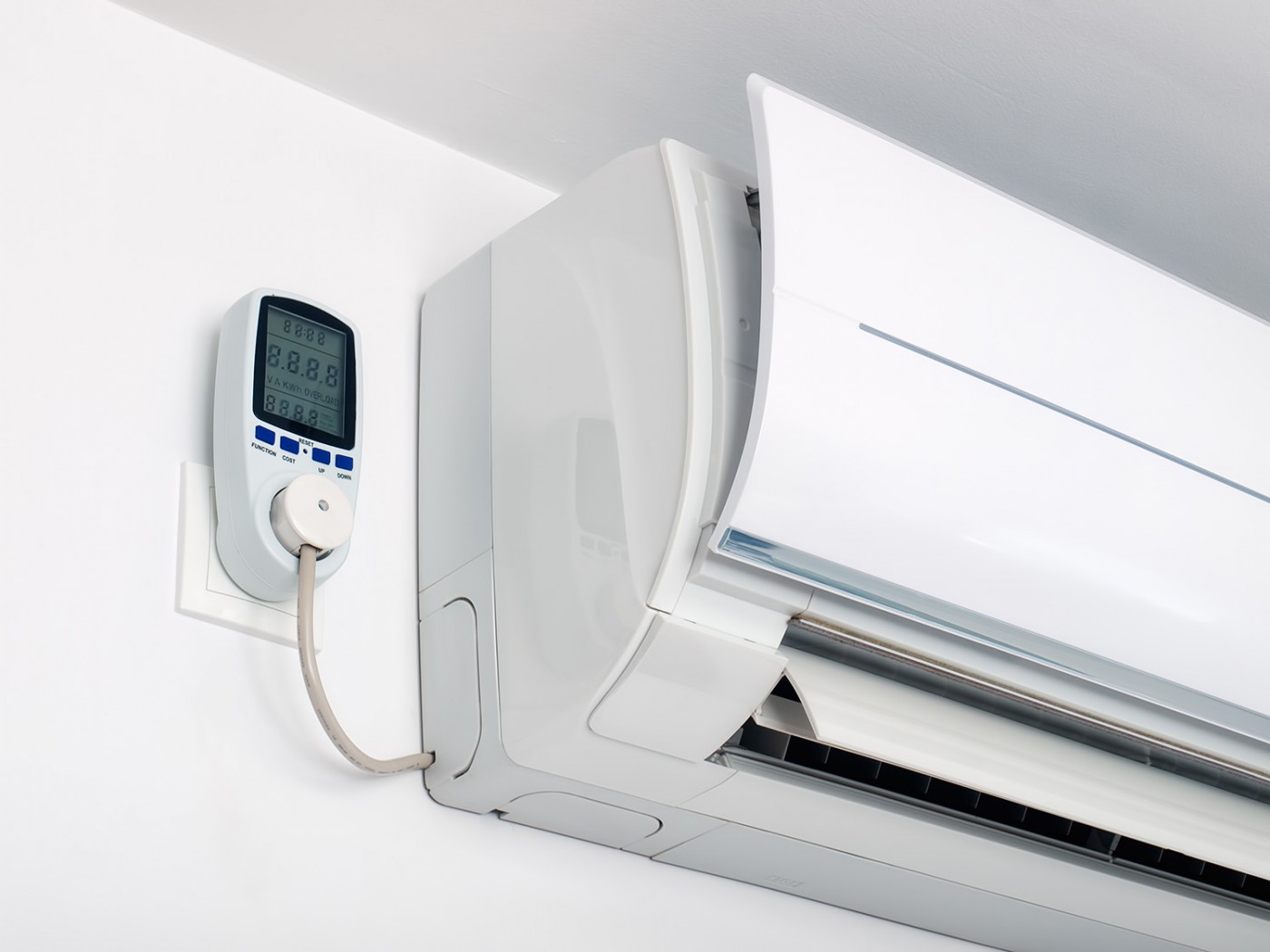

Домашните климатици доста често се свързват чрез контакт, ако други изисквания не са посочени в препоръките на производителя. Така, за сплит-система с мощност до 1800 W е достатъчен контакт с номинален товар 16 A

При несъответствие на контакта с параметрите, посочени от производителя, единственият изход от ситуацията е прокарване на отделна линия от таблото до вътрешния блок на климатика. Свързването чрез индивидуален кабел е по-безопасен и надежден начин да се осигури стабилна работа на оборудването.

Инсталирането на автомат за климатик ще предпази от претоварване на мрежата и от евентуално запалване. Освен това, благодарение на индивидуалното прокарване на кабели за климатици, модулите могат да се разполагат на всяко място.

Етап #5 — проверка на работата на модулите

След завършване на свързването на блоковете е необходимо да се провери правилността на извършената работа, след това да се тества събраната схема, като се пусне системата за кратко.

Преди проверка на работата на климатика и първото му пускане трябва да се определят разликите във височината между блоковете. Препоръките на производителя са посочени в анотацията към оборудването.

Правилната инсталация на външния блок може да се определи по няколко параметъра:

• Външният блок вибрира по време на работа, затова стената за закрепването му трябва да е равна и здрава.
• Блокът се инсталира по нивелир.
• Разстоянието между стената и самия модул трябва да бъде 10 см, в противен случай блокът при висока температура през лятото може да прегрее.
• Конзолите трябва да бъдат закрепени с анкерни болтове.

За защита на външния блок от лед и валежи отгоре се монтира козирка.

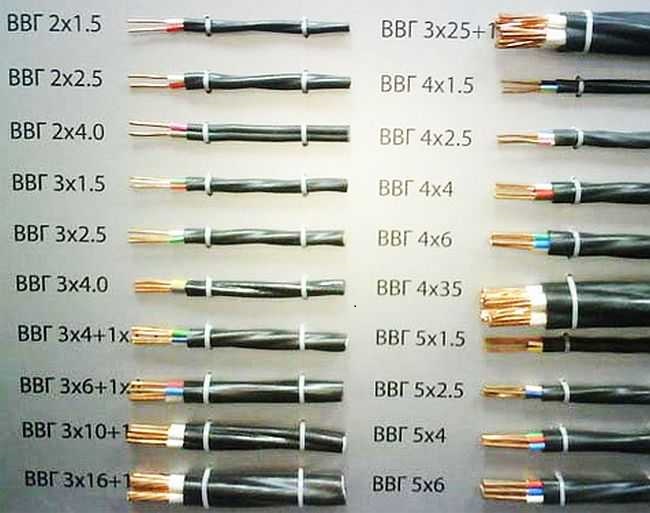

За свързване на климатика е препоръчително да се използва ВВГ кабел. В строителния отдел може да препоръчат ШВВП, той е по-лесен за полагане, но е предназначен за малко по-малки натоварвания

Максимално допустимото разстояние между блоковете е три метра. За всеки модел може да има свои препоръки, те могат да се сверят с инструкцията.

Задължително трябва да се провери закрепването на медните трасета. Тръбите трябва да бъдат закрепени, в противен случай е трудно да се гарантира тяхната работоспособност.

За ефективно отвеждане на конденза дренажната тръба трябва да бъде под наклон.

Изводи и полезно видео по темата

Схемата за свързване на климатика към мрежата е подробно разгледана в следващия сюжет:

Съвети за прокарване на кабели можете да научите от видеото:

Инсталирането и последващото свързване на климатика са накратко представени във видеото:

Притежавайки умения за извършване на електромонтажни работи, можете сами да извършите свързването на блоковете на климатика към мрежата. Пробното и краткотрайно включване се извършва след завършване на свързването на модулите, сверка със схемата, проверка на свързването и захранването на външния и вътрешния блок на климатика.

Електричеството не прощава неточности и грешки. Преди самостоятелно свързване трябва адекватно да оцените собствените си умения. Ако не знаете как правилно да свържете климатика, струва си да поканите електротехник, в противен случай самостоятелните опити могат да завършат с ремонт на скъпо оборудване, токов удар или пожар.

Ако имате опит в свързването на климатична система, моля, споделете своята история. Блокът за коментари и въпроси е разположен по-долу под тази публикация.
