Инсталиране на сателитна антена със собствени ръце: подробни инструкции за монтаж и настройка на сателитна чиния

Сателитните антени през последните години донякъде загубиха значението си за обществото. Причината е появата в продажба на цифрови ТВ приемници. Въпреки това, това оборудване остава търсено, особено при условие че населението живее извън градската зона.

Закупуването на оборудване не е проблем, но инсталирането на сателитна антена може да се превърне в сериозна задача, ако се подходи самостоятелно към монтажа. Задачата обаче може значително да се улесни, ако разполагате с основни познания. Ще разкажем как се извършва инсталацията на примера на популярната система „Триколор“.

Основни понятия на потенциалния майстор

Дори да имате работа с традиционна теливизионна антена, и в такива слуаи инсталациите изсискват поне минимални знаия и умениа. Сателитното оборудване е значително по-сложно в сравнение с обикновения ТВ прием.

Ако за обикновеното оборудване има две основни понятия – кабел и щекер, то за системата, която осъществява прием от сателит, са присъщи редица технически понятия:

1. Телевизионен сателит.
2. Сателитна антена.
3. Конвертор.
4. Държач-мултифид.
5. Конзола.
6. Ресивер.

Нека разгледаме по-подробно всеки от съставните елементи на сателитното оборудване.

Телевизионен сателит – източник на сигнал, който трябва да се приеме от антената. Съответно, за да имате постоянен прием на сигнал, е необходимо постоянно насочване на антената към сателита.

Апарат на геостационарна орбита около Земята, по същество стандартен космически сателит, но основната му функция е излъчване на телевизионен сигнал.

Съществуват различни сателити и различни конструкции на антени, но принципът на настройка за всички е почти еднакъв.

За тази технология на телевизионен прием се използва сателитна антена, която представлява диск „чиния“ с различен диаметър, оборудвана с устройство за преобразуване – конвертор.

Част от оборудването – антена, осигуряваща сигурно приемане на сигнала на телевизионния приемник от спътник. Като се има предвид честотата на предавания сигнал, антената изглежда малко по-различна от конструкциите за традиционен приемане.

Това е модул с малки геометрични размери, обикновено с цилиндрична форма, монтиран директно към лицевата част на сателитната антена.

Дисковата антена има специална конструкция, която позволява не просто да приема телевизионен сигнал, но допълнително да го концентрира и насочва в една точка – именно към конвертора. Той, по същество, е първичен усилвател на сигнала, от който сигналът постъпва по кабела към ресивера.

Един от компонентите на сателитната „чиния“, на който трябва да се обърне специално внимание при монтажа, като се осигури висока степен на херметичност на конструкцията.

За закрепване на модула се използва специален държач с прът. Устройството, наречено „мултифид-държач“ – е същият прът-държач, само че леко модифициран. Позволява поставянето на няколко конвертора за работа с различни спътници.

Кронщайн – това е, собствено, механична конструкция, която се сглобява от комплектуващи части и се закрепва на предвиденото място за монтаж на сателитната антена. Обикновено такова място е стената на сградата, по-рядко гредовата система на покрива.

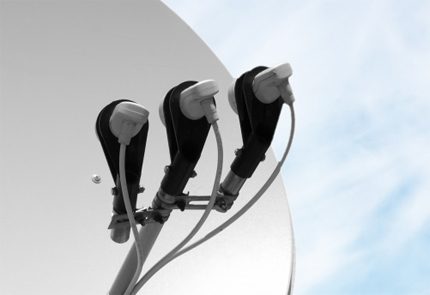

Така нареченият „мултифид“ – с прости думи – разширен прът. Това е държач за няколко конвертора, проектирани да приемат сигнали от различни спътници.

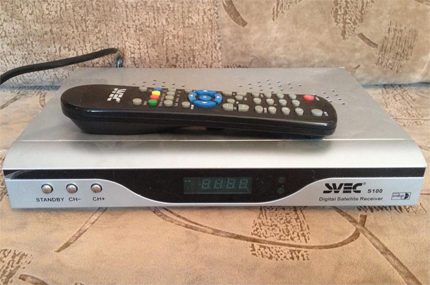

Електронният модул за обработка на приетия телевизионен сигнал, с последващо извеждане на информация на екрана на телевизионния приемник, получи названието ресивер.

Съществуват различни варианти на конструкции на ресивери в зависимост от производителя. Конкретният производител обаче, като правило, доставя оборудването, като се вземе предвид съответствието на антената и апарата.

Конструкцията на кронщайна предполага не просто обикновено стационарно закрепване. Механичната част има проста, но напълно ефективна система за преместване по вертикала и хоризонтала.

Ето защо всеки приемник (ресивер) да се съгласува с всяка „неродна“ антена е доста проблематично. Този момент трябва да се има предвид, преди да монтирате сами в дома и да извършите настройка на сателитната „чиния“ за модерен телевизор.

Приемният модул – известен още като «ресивер» на сигнала – не се нуждае от инсталиране като сателитна антена, но изисква някои настройки от страна на крайния потребител.

Избор на подходящо място за оборудването

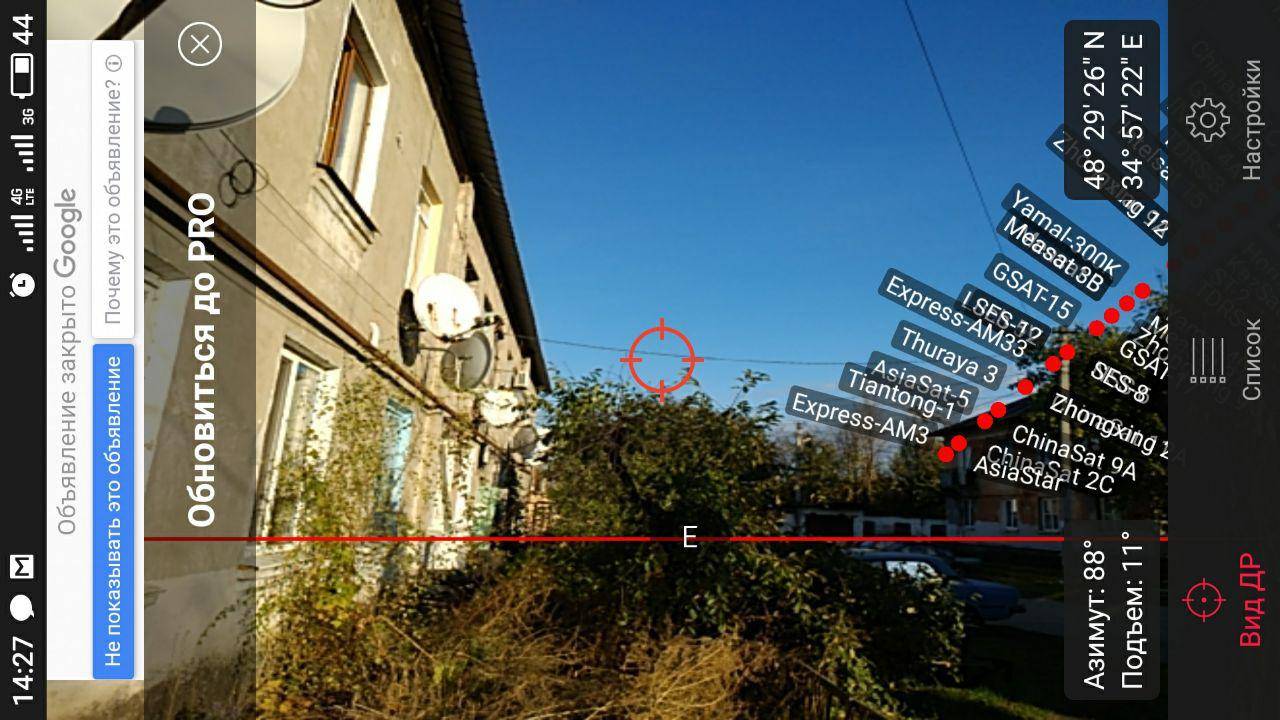

На първо място, трябва да се избере оптималното местоположение на сателитната чиния. Какво трябва да се разбира под термина «оптимално»? Разбира се, напълно свободна област по посока на предаващия сателит.

Тоест, в зададената посока се изключва наличието на каквито и да било предмети, като:

• сгради;
• дървета;
• рекламни плакати и т.н.

Също така се препоръчва да се осигури максимално възможна близост на разполагането на останалото оборудване (ресивера, телевизора) до точката на монтаж на сателитната чиния. Това не са критични изисквания, но изпълнението им ще спомогне за опростяване на настройката на апаратурата.

Настройваща антенна схема: 1 – посока «север»; 2 – посока «юг»; 3 – азимутална посока; 4, 7 – ъгъл според мястото на инсталация спрямо разположението на сателита; 5 – телевизионен сателит; 6 – сателитен сигнал

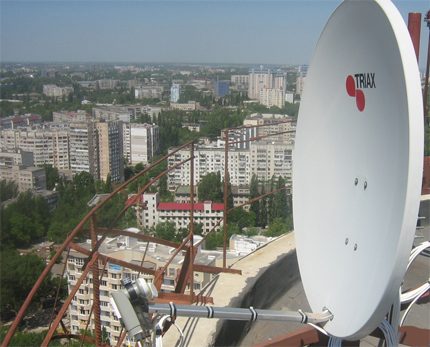

Традиционно «чиниите» се поставят на стената на сградата до прозоречен отвор, или монтажът се прави на страна на стената, която е част от конструкцията на балкона (лоджията).

Инструкцията забранява монтаж директно вътре в балконната зона, още повече ако е остъклена. Също така оборудването трябва да се монтира на места, където няма възможност за падане на валежи под формата на сняг и лед от покрива.

Поетапна инструкция за монтаж на чинията

Предварително трябва да се извърши сглобяване на конструкцията на сателитната антена, както е описано в приложената инструкция. Като правило, антените се доставят в разглобен вид. Затова конструкцията трябва да се сглоби, като се използват доставяните в комплекта аксесоари.

След това ще разгледаме поетапната инсталация на сателитната чиния.

Стъпка #1 – закрепване на конзолата-държач на антената

Отново, като се има предвид работата с фирмен продукт, при който всички монтажни елементи и компоненти са изчислени за съответното натоварване, се извършва работа по монтиране на анкерни болтове в стената на сградата.

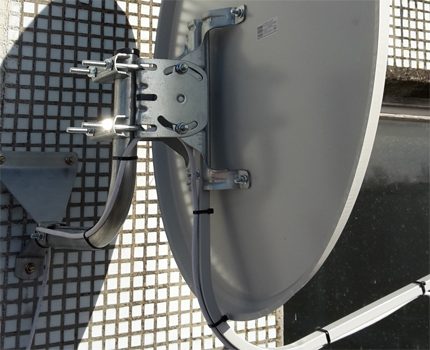

Един от вариантите за антенни скоби, които се използват за надеждна и здрава инсталация на сателитната «чиния». Първоначално към стената се закрепва опорна тръба, а след това към тръбата се закрепва директно антенната скоба.

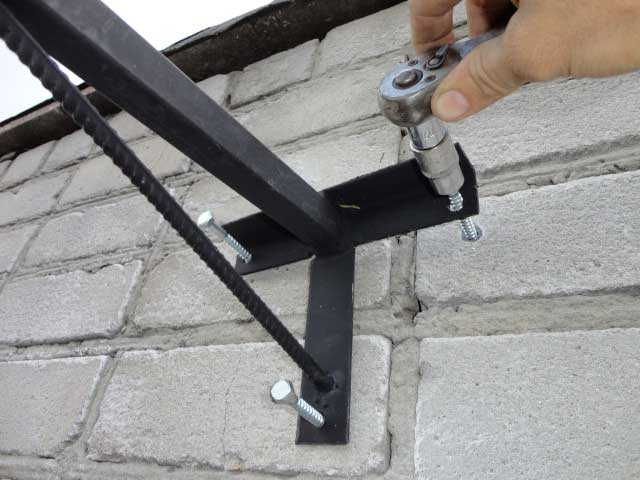

Тази работа се извършва по стандартен начин, с помощта на инструменти за работа с бетон. След поставянето на анкерите, се закрепва върху монтираните анкери опорна щанга, а на щангата – метална скоба.

Стъпка #2 – инсталиране на антенния конвертор

Инсталацията на предварителния усилвател на сигнала – конвертора, се извършва стриктно според инструкцията, в която са отбелязани всички тънкости на разполагането на този компонент.

Самият конвертер трябва да се закрепи в опорния пръстен така, че да се осигури безупречната херметичност на уреда. Дори малко проникване на влага вътре заплашва да наруши работата на устройството.

Стъпка #3 – свързване на кабела към конвертора

На текущия етап се извършва свързване на кабела, който обикновено също е включен в комплекта, към модула на конвертера. Свързването се осъществява чрез включения в комплекта за доставка специален конектор «F».

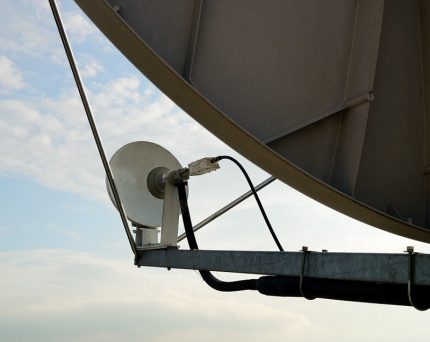

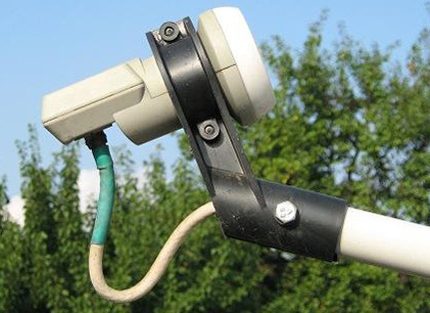

Пример за качествено свързан кабел от страната на конвертера. Добре се вижда удачно извършената херметизация на областта на свързване, което ще осигури стабилна работа на усилвателя за дълъг период от време.

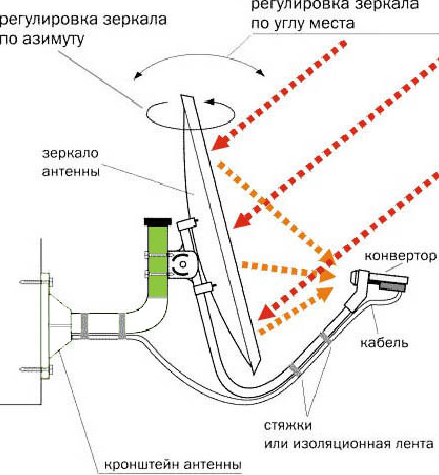

Областта на свързване трябва внимателно да се херметизира, например със силиконов херметик. Кабелът от мястото на включване внимателно и без излишни усилия се прокарва по тялото на пръта-държач на конвертера. Той през равни интервали се фиксира с пластмасови стяги или по друг начин.

Стъпка #4 – закрепване на сателитната чиния

Подготвената «чиния» се инсталира на кронштейна, като при това регулировъчните винтове не се затягат докрай – оставят се разхлабени.

Такъв подход е необходим по простата причина, че по-нататък (след монтажа) ще последва процедура за точна настройка на спътника. Съответно, «чинията» ще трябва да се премества както по вертикала, така и по хоризонтала.

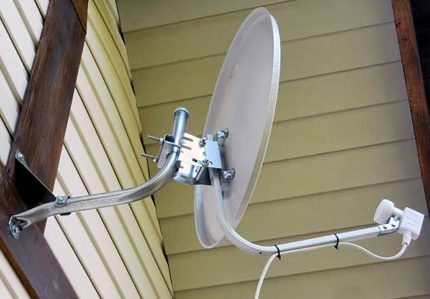

Инсталирана, напълно настроена със собствени ръце битова «чиния», готова да възнагради своя майстор с висококачествена телевизионна картина, приета от спътника.

Отделно си струва да се проведе инструктаж за инсталация на F-конектора на коаксиалния кабел. Тази операция има своите особености. Крайната област на кабела (приблизително на дължина 15 мм) трябва да се освободи от първия изолационен слой.

Но изолацията трябва да се свали, като се съобрази запазването на целостта на екранната оплетка, присъстваща под слоя изолация. След това се сваля вторият слой изолация на дължина около 10 мм. Така се освобождава централната медна жица. След това на почистения край се навива докрай конекторът, като медният проводник се прекарва в съответния отвор.

Как да настроите инсталираната антена?

Обикновено инструкцията за монтаж на «чинията» съдържа таблица, където се посочват данни за азимута и ъгъла – настроечни параметри по направление. Параметрите са посочени, като правило, за местността, където са разположени големи населени места.

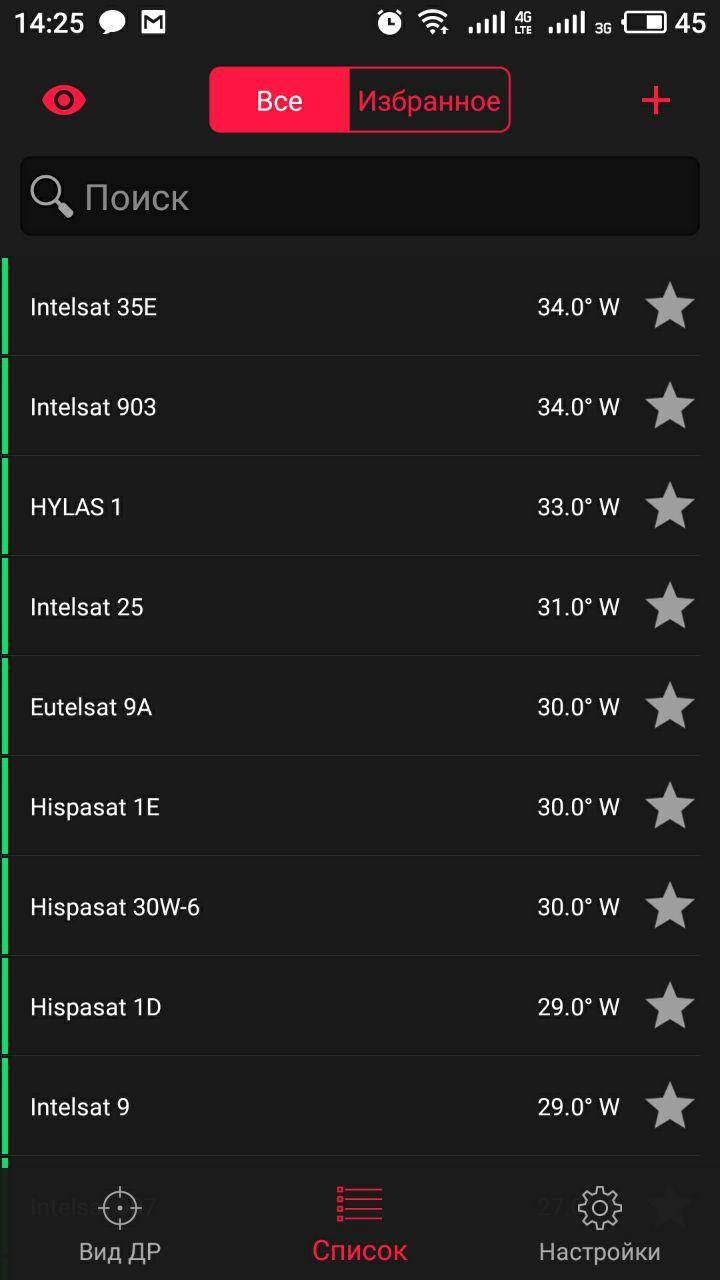

Трябва да се избере от списъка близката територия и да се вземат параметрите на ъгъла и азимута за настройка. След това по тези параметри да се настрои огледалото на антената, като се премества «чинията» в равнините на вертикала и хоризонтала.

Това ще бъде 'груба' настройка. След това кабелът на антената се свързва към ресивера, а приемникът по съответния начин (също чрез свързващ кабел) към телевизионния приемник. След това остава само да се коригират параметрите на ъгъла и азимута, за да се постигне максимално качествена картина на екрана на телевизора.

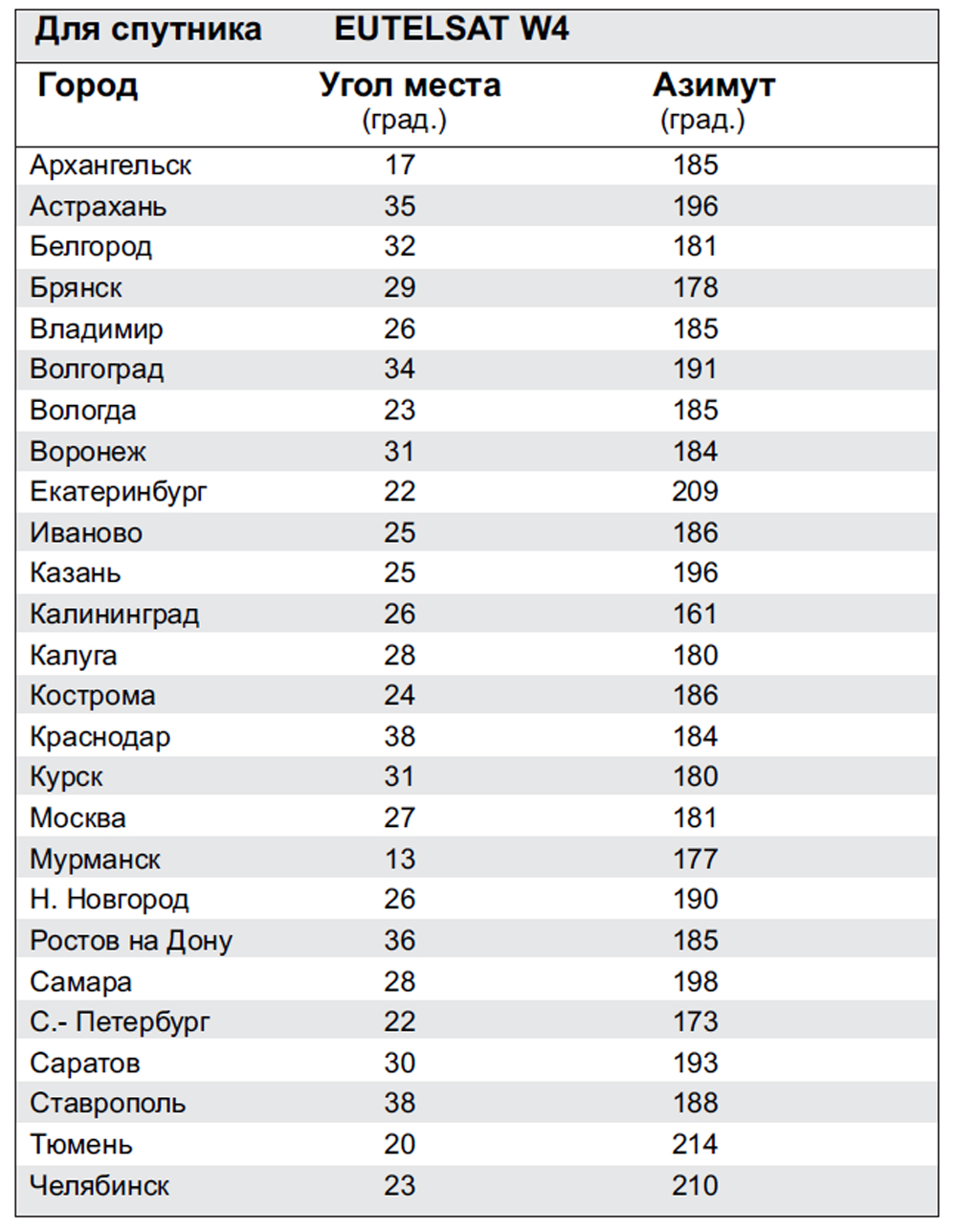

Настроечна таблица въз основа на местоположението на големи населени места, където се посочва предпочитаният параметър на ъгъла и азимута спрямо посоката на антената

Всеки ресивер по подразбиране разполага със услуга за контрол на нивото на приемания сигнал. Използвайки тази функционалност, може с висока точност да се извърши настройката на оборудването. Въпреки това, метеорологичните условия могат да внесат свои корекции в настройката. Затова се препоръчва настройката да се извършва при условия на ясно безоблачно небе.

След като се постигне появата на стабилен, достатъчно силен контролен сигнал на екрана на телевизора, гайките за закрепване на огледалото към скобата се затягат докрай. Оборудването на този етап се счита за инсталирано и настроено.

След това се преминава към обикновено потребителско гледане с използване на карти за достъп или чрез безплатни достъпни канали. Как да настроите тунер, да избирате канали и да отваряте достъп – всичко това е в инструкцията на потребителя.

Ако за редовно гледане на телевизионни предавания чинията се инсталира на вилата, най-често приеманият от антената сигнал изисква подобрение поради значителната отдалеченост на ретранслатора. В тази ситуация ще помогне усилвател за антена, с правилата за избор на който ще ви запознае препоръчваната от нас статия.

Изводи и полезно видео по темата

По-долу се демонстрира видеоматериал, в който домашен майстор от личен опит обяснява всички тънкости на инсталирането на “чинията”.

Съответно, целият процес се заснема на видеокамера, така че на читателя визуално се показва как със собствени ръце да извърши монтажа на сателитна антена:

Въпреки видимите и невидими сложности, които се проявяват в процеса на инсталиране на сателитната „чиния“, да се справите със собствени ръце с такава работа е напълно по силите. Основният момент е скрупульозното събиране, обработка на актуална информация и, разбира се, внимателното изучаване на придружаващата инструкция.

Искате ли да разкажете как сте инсталирали и настроили сателитна антена със собствени ръце? Разполагате ли с информация по темата на статията, която си струва да споделите с посетителите на сайта? Пишете, моля, коментари в блока по-долу, задавайте въпроси, публикувайте снимки.
