Как да настроите тунер на сателитна антена самостоятелно: етапи на настройка на оборудването

Сателитната телевизия е технология с широко предназначение, включително приложение в битови условия, която е придобила високо ниво на популярност. Цифровата апаратура, съставляваща основата на технологията, представлява сложна електроника.

Обаче при цялата сложност на „желязото“, крайният потребител може сравнително лесно да разбере как да настрои тюнер на сателитна антена самостоятелно, без да привлича за това майстор.

Тази задача се решава практически аналогично на настройката на всяка друга съвременна битова техника. Основата на настройката е спазването на инструкцията, доставяна с всеки конкретен тюнер. Нека разгледаме този момент, за да улесним допълнително самостоятелната настройка на апаратурата.

Предназначение на тюнера и неговото разположение

За потребителите, а такива ще се намерят немалко, които изобщо не разбират от радио- теле- електроника, думата „тюнер“ се възприема като сложна за пълно разбиране.

Обаче нищо сложно в тази дума няма, тъй като по същество зад нея се крие обичайното значение на приемник на сигнал.

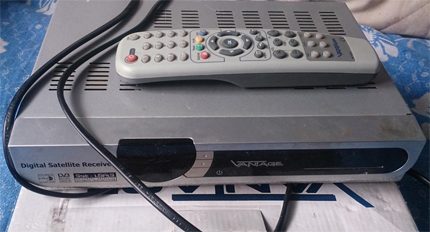

Една от многобройните конструкционни вариации на приемника (тюнера) на телевизионен сигнал от сателит, традиционно представляващ основата на сателитната система наред с „чинията“ – сателитната антена

В този случай става въпрос за приемник на телевизионен сигнал, предаван чрез сателит.

Приетият от тюнера сигнал се преобразува за съгласувана обработка от телевизора. В резултат на това потребителят възприема визуално на екрана на телевизора формираната от сигнала телевизионна картина.

Преди да пристъпите към инсталирането на тюнера, препоръчваме да прочетете други наши статии, където сме разказали подробно как правилно да инсталирате сателитна антена със собствени ръце и да настроите “чинията” на сателит.

Правилна инсталация на тюнера

След закупуването на телевизионния приемник, потребителят ще трябва да го настрои. Тоест да изпълни редица последователни стъпки според инструкциите, преди приеманият сигнал да бъде преобразуван правилно и изведен на ТВ екрана.

След това подробно ще бъде разгледан този процес на примера на тунер от системата «Триколор ТВ».

Още преди началото на настройките, тунерът трябва да се инсталира на равна, твърда повърхност, за предпочитане до телевизора, но не по-близо от 10-15 см от екранната панел или задния корпус.

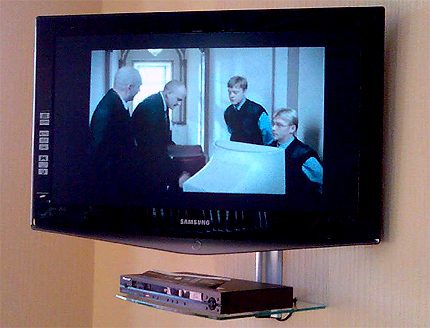

Приблизително така трябва да се разположи апаратът до телевизионния приемник. Правилната инсталация на тунера – когато се използва равна твърда повърхност и се спазват техническите разстояния между него и телевизора.

Модулът на приемника трябва да се инсталира, като се вземе предвид безпрепятственият достъп на въздух до вентилационните области, обикновено това са долния и горния капак или страничните. Нарушаването на вентилационния режим заплашва с прегряване и смущения в работата на апарата.

Обикновено комплектът за доставка включва:

• модул на тунера;
• дистанционно управление (ПДУ);
• модул-преходник за захранване;
• свързващ кабел тип 3RCA.

Инсталираният на място тунер трябва да се свърже с подходящи кабели с телевизора. Тази операция трябва да се извърши задължително при изключен захранващ кабел.

Интерфейси и контролни елементи

Корпусът на стандартния тунер е правоъгълен, има преден и заден панел, където се разполагат контролните елементи на работата и системните интерфейси. Първите, като правило, заемат областта на предния панел. Вторите се разполагат в областта на задния корпусен панел.

От контролните елементи основни са бутонът за включване/изключване на захранването, бутоните за смяна на режимите и каналите, информационният дисплей и слотът за карта на потребителя.

Интерфейсната част на съвременния тунер предоставя на крайния потребител разнообразие от варианти за свързване на източника за извеждане на изображение и предаване на звук.

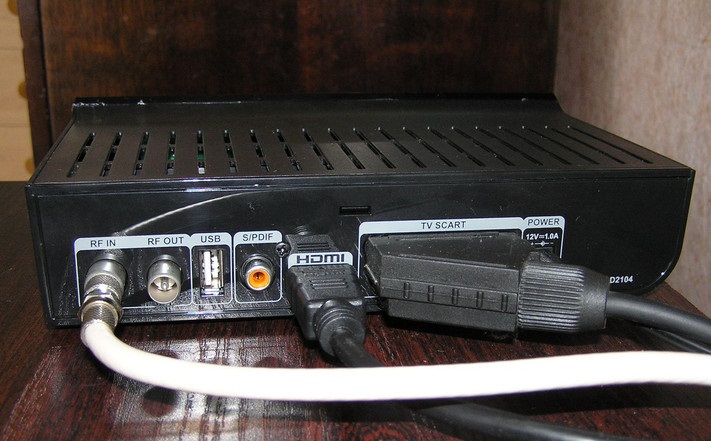

Интерфейсите, като правило, се разполагат на задния панел. Броят на интерфейсите на съвременния тунер е доста голям и може да достига над 10:

1. За кабел ВЧ (RF OUT) за свързване с телевизора.
2. За кабел на ефирна антена (RF IN).
3. Свързване с друг тунер (LNB OUT).
4. Свързване на кабел на сателитна антена (LNB IN).
5. Композитно видео (VIDEO).
6. За свързване с компютър (USB).
7. Свързване на телевизор (SCART).
8. Свързване на телевизор (HDMI).
9. Свързване на звук чрез «лале» (AUDIO).

Там също – на задния панел традиционно се разполага гнездо за щепсела на адаптера за захранване, понякога ключове за режими и предпазители.

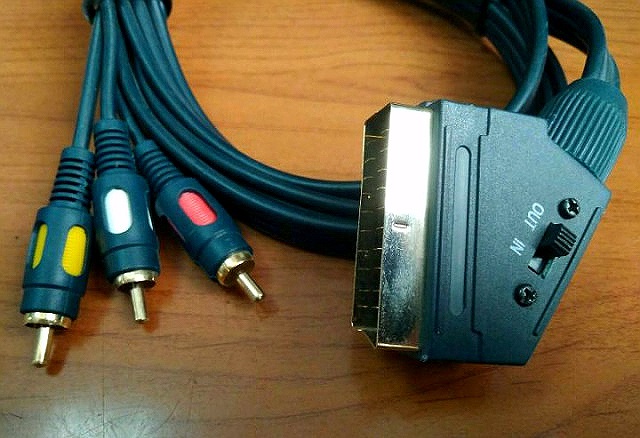

Вариант на свързващ кабел (SCART/3RSA), който може да се използва при свързване на изхода на тунера на сателитната телевизия с входния интерфейс на стандартния приемник на телевизионен сигнал.

Свързването на тунера с кабел към телевизионния приемник обикновено се осъществява чрез «SCART» кабел (пълна разпайка) през съответния конектор.

Въпреки това не се изключват други варианти, включително сигнал RF OUT през стандартния антенен вход на телевизора. Но при тези варианти качеството на изображението и звука се влошава.

Поетапна настройка на конфигурацията

И така, след свързване на тунера и телевизора чрез съответните интерфейси, можете да включите адаптера за захранване и да поставите мрежовия бутон в състояние «включено».

Първото стартиране обикновено е придружено от появата на екрана на телевизора на функцията «Съветник за настройка». За неопитаните потребители това е оптималният вариант за настройка.

Стъпка #1 – избираме език и часова зона

Първият екран на «съветника» – настройки по регионални стандарти на параметри като език за общуване с менюто, аудио език и часова зона.

Изборът на параметри на екрана на необходимите опции се осъществява с помощта на бутоните «стрелки» нагоре-надолу, наляво-надясно на дистанционното управление.

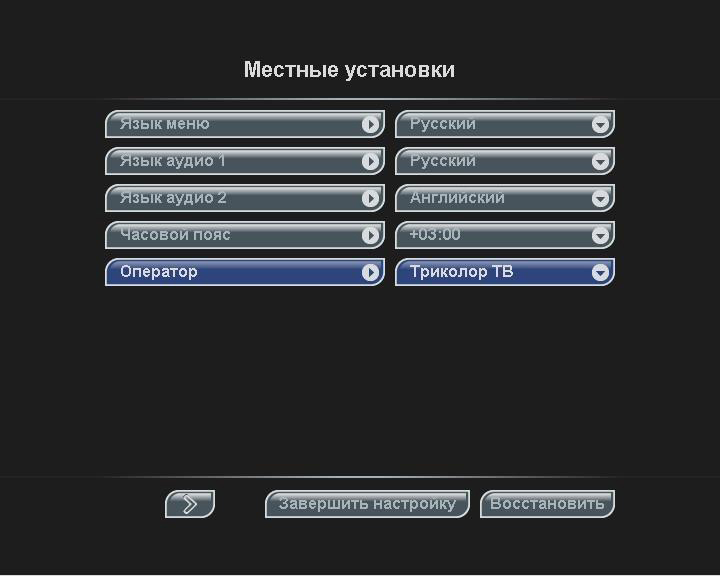

Първият екран за настройка, на примера на системата «Триколор ТВ», чрез опциите на който потребителят задава необходимите параметри на регионалните стандарти

Потвърждението на избора – бутон «ОК». Ако езикът на менюто традиционно се избира според регионалния, аудио езикът обикновено се избира от два варианта – единият от които поддържа автоматичен избор в зависимост от съдържанието.

Стъпка #2 – настройваме аудио/видео интерфейсите

На втория етап (екран) на настройката трябва да се определят настройките, отговарящи за свързването към телевизионния приемник.

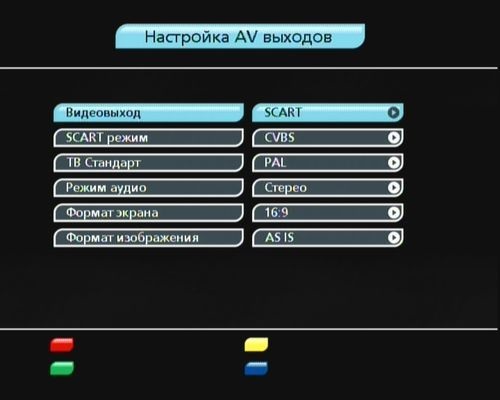

Втори екран за настройка, чрез последователен избор на опциите на който потребителят задава параметрите, определящи всички нюанси на свързването на тунера към телевизионния приемник.

Отново с помощта на бутоните «стрелки» трябва последователно да се премине през списъка на екранното меню.

И да се зададат параметрите на съответните раздели:

• Видеорежим – RGB или CVBS. По правило се избира RGB при условие на свързване чрез «SCART» кабел.
• Аудио канал – TV SCART или AUDIO L/R. Тук също се определя режим «моно/стерео».
• Формат на екрана – обикновено 16х9, по-рядко 4х3.
• Формат на изображението – обикновено по подразбиране, освен това: конверт, изрязан, комбиниран.

Също така трябва да се изберат параметри в раздела Стандарт на телевизионния приемник – PAL B/G, PAL D/K, PAL I, SECAM D/K). Необходимият стандарт може да се определи в документацията на телевизора.

Стъпка #3 – настройваме антенната система

Обикновено параметрите на тази част от общото меню за настройка се задават по подразбиране от доставчика на оборудване за сателитна телевизия.

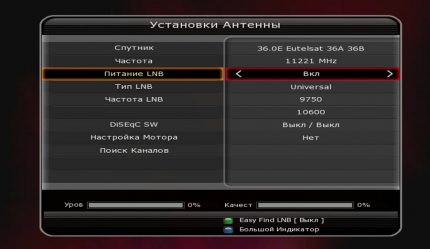

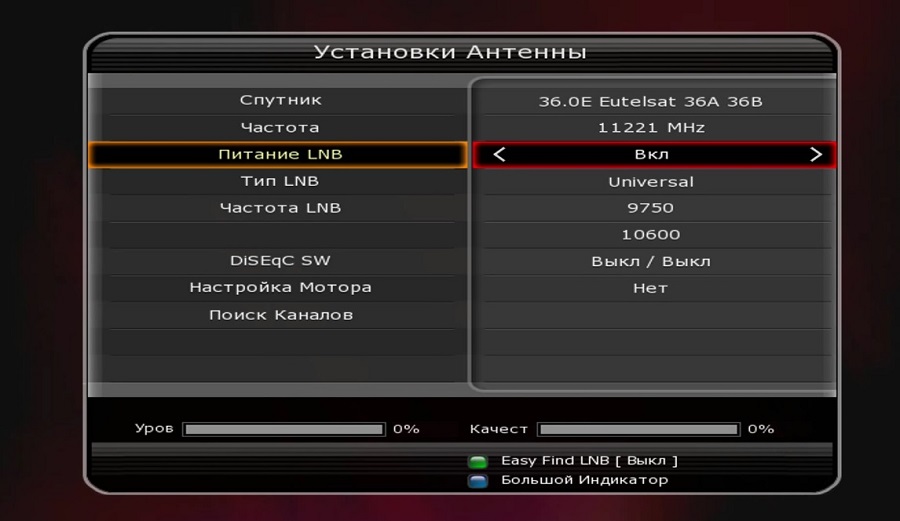

Трети екран за настройка, като преминаването през неговите опции предоставя на потребителя възможност да настрои параметрите на сателитната антена (да остави стойностите по подразбиране или да зададе потребителски).

Въпреки това може да са необходими индивидуални потребителски настройки:

• захранване на LNB;
• тип LNB;
• долна граница на честотата;
• горна граница на честотата;
• тон на сигнала.

Екранът на тази част от настройката, в допълнение с разделите за настройка, съдържа контролни скали за настройка на антенния сигнал.

С помощта на една скала се настройва нивото на сигнала, а с помощта на друга скала се извършва настройка на качеството на декодиране.

Стъпка #4 – извършваме търсене на канали

Преходът към тази част на настройката е придружен от автоматично търсене и откриване на излъчваните канали. Откритите излъчвания се подреждат на екрана в два списъка – телевизионни канали и радиоканали.

След това функцията на „Магьосника за настройка“ приключва, за което потребителят се информира от съответното съобщение. След потвърждаване на съобщението потребителят може да премине към функциите за гледане на телевизионни предавания.

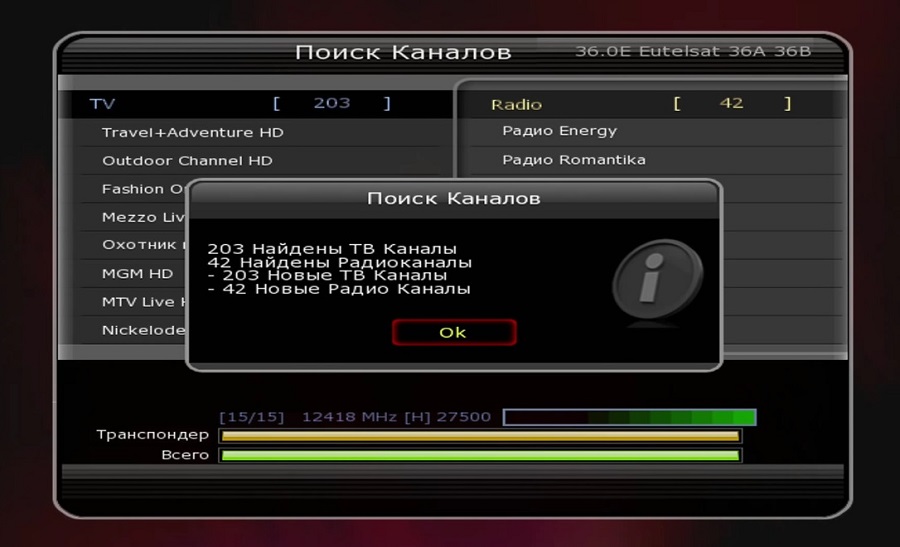

Четвърти екран за настройка – завършващ основния цикъл с настройките. С потвърждаване на изведеното съобщение потребителят автоматично записва всички направени настройки.

Собствено, на този етап настройката на тунера за сателитна телевизия може да се счита за завършена. Всички последващи операции, извършвани с дистанционното управление, практически не се различават от тези, които се правят с обикновен телевизор.

Работа с дистанционното управление след основните настройки

В зависимост от модела на тунера функционалността на управлението може леко да се различава. Но с всеки тунер в комплекта на доставка винаги има инструкция за потребителя, където последователно са описани всички функции на управлението.

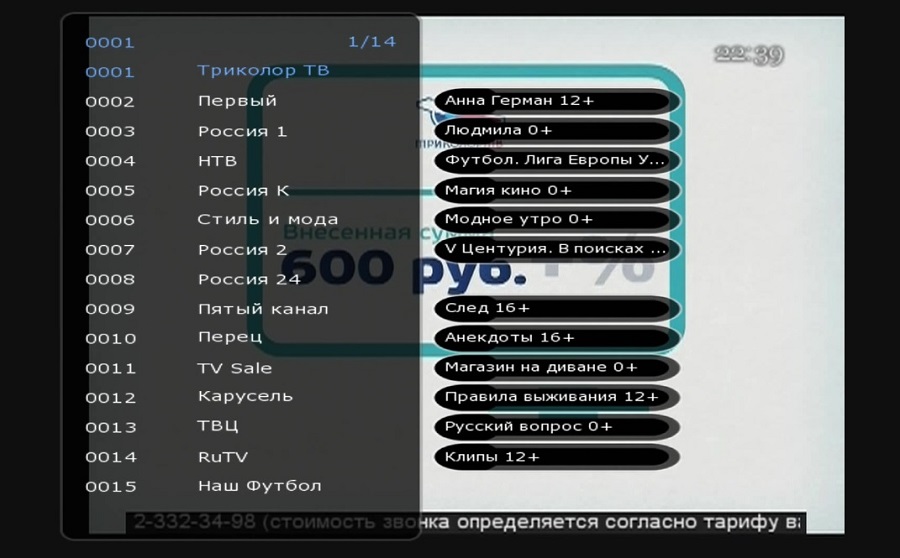

Резултат от успешна настройка на тунер за сателитна телевизия. Сега на потребителя с помощта на дистанционното управление са достъпни десетки канали с различна тематика.

Цифровите тунери са устройства с достатъчно висока функционалност. Ето защо освен стандартните функции за преминаване от канал на канал съществува още маса от всякакви манипулации.

Например, всички определени чрез търсене канали могат да се формират по различни начини, както е удобно на потребителя:

• една колона, две или три;
• бързо сортиране;
• извеждане на списък с любими и т.н.

Чрез дистанционното управление е допустимо да се извежда на екрана списък с наличните езици за звуково съпровождение и да се задава нужният език. Също така има възможност за избор между моно и стерео излъчване или при необходимост да се включва субтитрово съпровождение.

Функционалността на дистанционното управление, като правило, поддържа извеждане на екрана на така наречените „инфобанери“, изпълняващи един вид роля на телевизионна програма.

Инфобанерът показва също текущата дата и час, демонстрирания канал, телевизионното предаване и други параметри на информационното излъчване.

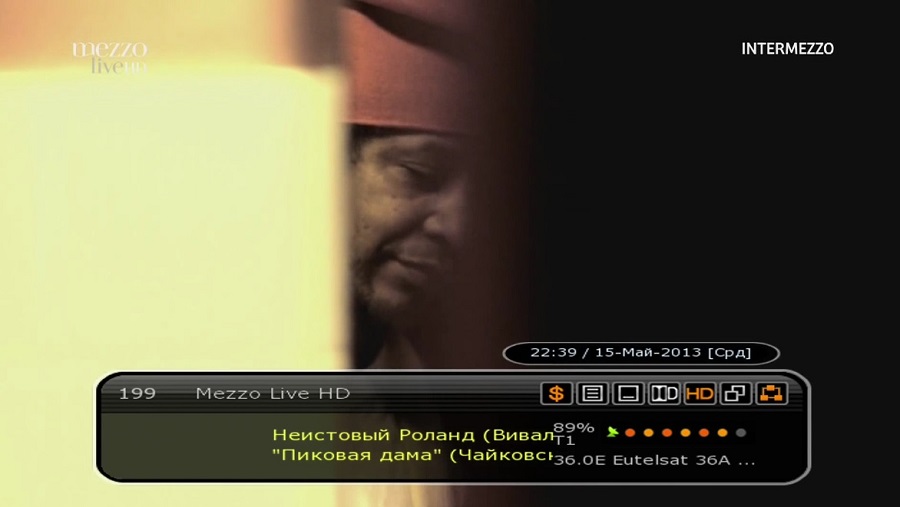

Информационен банер, който предоставя на потребителя обширен набор от данни, включващ не само телевизионната програма, но и технически сведения за оборудването.

Още по-„напреднал“ в това отношение изглежда функционалът на „Телегида“, който в допълнение към текущата транслация показва още няколко други транслации, предназначени за излъчване в близкия времеви диапазон.

С една дума, функциите за управление на тунера, дори и на най-„евтиния“ според потребителя, представляват много богат набор от манипулации, които изискват отделно изучаване.

Предлагаме също да се запознаете с интересни идеи за изграждане и настройка ТВ антени от подръчни материали.

Изводи и полезно видео по темата

Авторът на видеоклипа демонстрира аварийна настройка на тунера, която може да е необходима в различни случаи на повреда в предварително настроен приемник. Такива моменти се случват рядко, но могат да бъдат полезни в практиката на потребителя:

Както показва потребителската инструкция по-горе, самостоятелното настройване на приема на ТВ сигнал от сателит с тунер е напълно възможно. Освен това процесът е съвсем несложен, колкото може да изглежда на пръв поглед на неподготвения потребител.

Всеки производител включва в доставката инструкция и нарича тази инструкция потребителска. Следователно няма никаква необходимост да поръчвате настройка при майстор, когато всичко това реално можете да направите със собствените си ръце.

Може би сте настройвали сами тунер и знаете някои тънкости, които не сме споменали в този материал? Споделете, моля, информацията с посетителите на нашия сайт – оставете вашите коментари в разположения по-долу блок. Там също можете да задавате въпроси по темата на статията.
