Усилвател на телевизионен сигнал: как работи и как да изберем цифров усилвател на сигнал за ТВ

Слабият сигнал от предавателя е причина за влошаване на приемането на телевизионните канали на места, отдалечени от телевизионните кули. За да се подобри качеството на изображението, се използва усилвател на телевизионния сигнал – малко по размер устройство, което се монтира на антената и се свързва с кабел.

Ще ви разкажем за това как работят усилвателите, кои критерии за избор на устройства са решаващи. При нас ще научите всичко за видовете антенни усилватели, техните плюсове и минуси. С оглед на нашите препоръки ще можете да закупите максимално подходящия за вас модел.

Защо се влошава телевизионният сигнал

Лесно е да се определи, че сигналът не отговаря на изискванията. При аналоговата и цифровата телевизия обаче приемниците реагират по различен начин.

В първия случай се появява сиво-бяла мъгла, „сняг“, картината частично се изкривява или изчезва напълно. Във втория – изображението замръзва, става зелено или „пикселно“.

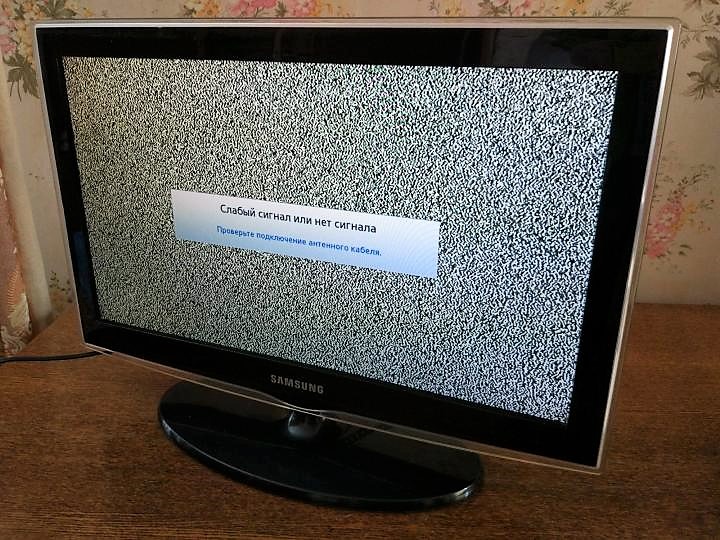

При изчезване или влошаване на изображението и звука на екрана се появява съответен надпис и препоръки как може да се поправи ситуацията.

Причините за влошаване на сигнала са множество – от бързо повредени дефектни антени до лошо състояние на кабела или конектора. Съществуват и по-сериозни причини – например твърде голяма отдалеченост от предавателя, с която не се справя дори мощна антена с усилвател.

Цифровият сигнал може да изчезне в следните случаи:

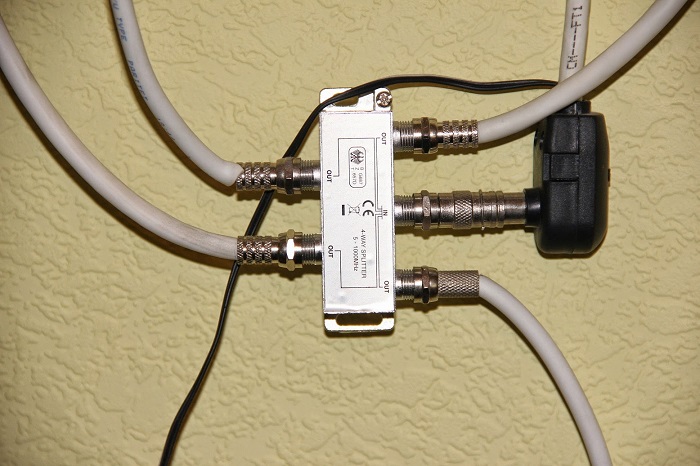

Върху качеството на изображението и звука може да влияе не само кабелът, но и старите, окислени съединители, сплитери, конектори – всякакви допълнителни елементи, освен усилвателя.

Дори при правилно подбрано оборудване могат да възникват шумове от всевъзможни предавателни устройства – модеми, радиостанции, ретранслатори, рутери и дори устройства, които не са оборудвани с антена.

Случва се така, че поради неправилни изчисления се подбира антена или усилвател с твърде висок коефициент на усилване, в резултат на което сигналът се претоварва и адекватното предаване на данни става невъзможно.

Цифров ТВ усилвател на сигнала

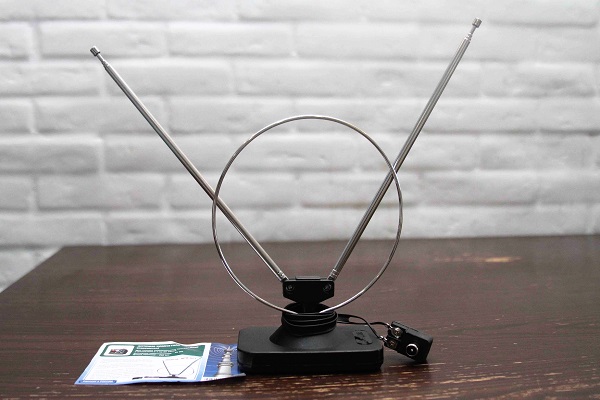

За да се отстранят някои от изброените причини, се прилага цифров усилвател на ТВ сигнала. Той се инсталира на външна антена, до стайна или отделно, като се свързва с коаксиален кабел. Видът на устройството се избира в зависимост от конкретните условия и изисквания.

Предназначение и принцип на работа

Веднага щом установите, че можете да подобрите качеството на предаваната информация чрез изравняване или стабилизиране на получения сигнал с помощта на усилвател, остава да закупите подходящо устройство и да го инсталирате. Това почти винаги помага, ако кабелът от антената, монтирана на покрива, е твърде дълъг.

Премахването на смущенията с помощта на усилвател също е възможно, ако причината е в голям брой антенни конектори, които не само провеждат сигнала, но и значително го отслабват.

Предназначението на усилвателя на сигнала на ТВ, по този начин, се състои в подобряване на предаването на данни и, като следствие, в ясна, неразмазана картина на екрана на телевизора и чист звук.

Цифровото телевизия се отличава от аналоговата и по това, че при използване в отдалечени от предавателя точки трябва да се инсталира само тяснонасочена антена и вече под нея да се подбере усилващо сигнала устройство.

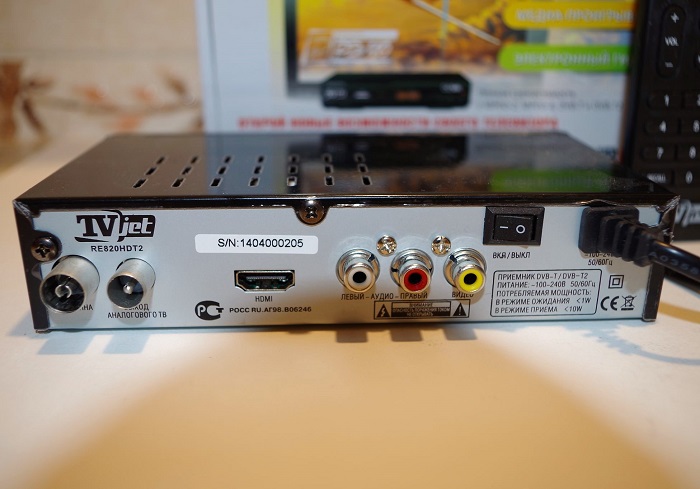

Устойчив на външни смущения усилвател за цифрово предаване на данни, изравняване и стабилизиране на сигнала се инсталира непосредствено пред цифровия ресивер.

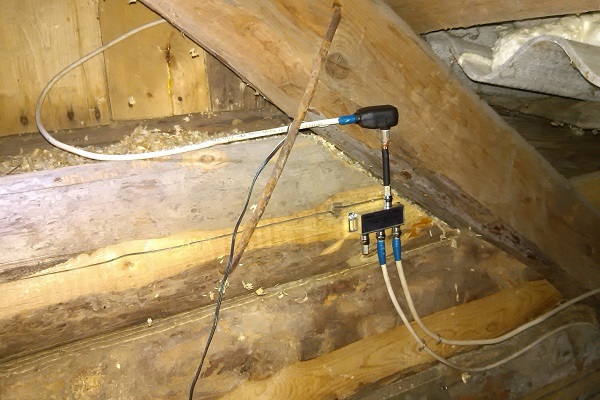

Мощни устройства за DVB-T2 не само усилват сигнала, приет от антената, но и могат да изпълняват допълнителни функции: да сумират предаването на данни от 2-3 антени или, обратно, да разделят един сигнал на няколко изхода.

Видове антенни усилватели

Можете да проверите на практика дали си струва да закупите усилвател по елементарен начин: поставете телевизора и приемащата сигнала антена една до друга. Ако изображението стане по-ясно, има смисъл да купите усилвател на сигнала, ако картината на екрана не се подобри, първо ще трябва да смените самата антена.

Когато избирате усилвател, не обръщайте внимание на устройства, предназначени за мощни телевизионни инсталации. Подходящи са уреди, предназначени за домашна телевизия – тоест за средни и малки антени.

В продажба се срещат 3 категории усилватели:

• Диапазонни. Пример – уред ДМВ, предназначен за цифрово предаване на данни DVB-T2.
• Многодиапазонни, работещи в дециметровия и метров диапазон, тоест разпознаващи всички предавани сигнали.

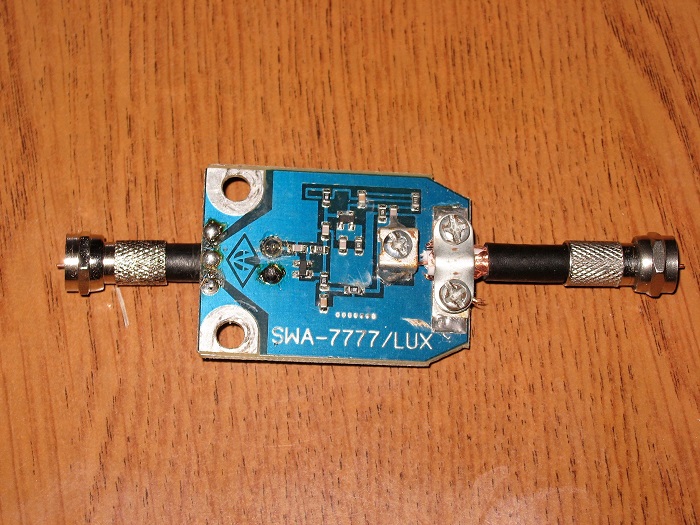

• Широколентови – LSA и SWA. Те усилват сигнала, предаван в зададена лента.

Ако кажете на консултанта в магазина, че имате нужда от уред за усилване на цифровия сигнал, най-вероятно той ще предложи избор сред специални цифрови усилватели – устройства с платки, работещи в ДМВ (дециметровия диапазон на вълните).

Предимства и недостатъци на устройствата

Избраният усилвател не може да бъде добър или лош, необходимо е да отговаря на техническите характеристики. Дори скъп качествен адаптер може както да подобри сигнала, така и да го направи нестабилен.

За да не се случи това, конструкцията на домашната телевизионна мрежа трябва да се обмисля още преди инсталирането на основните елементи – телевизора, антените и усилващите уреди.

Предимствата на уреда са очевидни: той усилва сигнала, подобрява видимата му част – картината на екрана на телевизора, блокира смущенията. Но има редица недостатъци, които трябва да се вземат предвид.

В идеалния случай, при използване на няколко телевизионни приемника, броят на усилвателите трябва да бъде ограничен, тъй като всеки допълнителен уред изкривява видеопотока, а не само подобрява сигнала. Резултатът от изкривяванията може да бъде наслояване едно върху друго и отрицателен резултат.

Може да се получи неочакван ефект, ако се приложи широколентов усилвател. Получавайки сигнали с различни нива от ретранслатора, усилвателят повишава честотите, претоварва потока, който постъпва на конектора на приемника или декодера.

В резултат на това параметрите на сигнала, а впоследствие и качеството на изображението, рязко спадат. Ситуацията може да бъде спасена от възможността за регулиране на усилвателя, но не по целия диапазон, а на отделни честоти.

Препоръки за избор на усилвател

Не е факт, че избраният усилвател ще поправи ситуацията. Някои устройства имат свои шумове, други реагират чувствително на околните смущения. Вследствие на инсталирането на такъв уред сигналът няма да се подобри, а ще заглъхне окончателно.

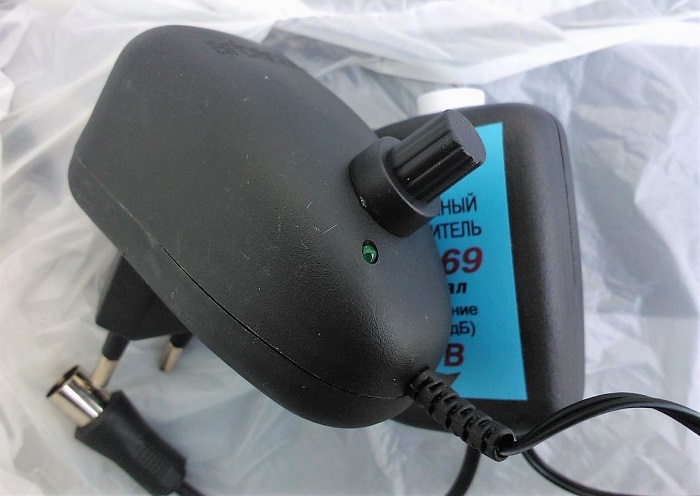

Може да експериментирате с избора на модели или начина на захранване, за да постигнете по-добър резултат. Например, понякога помага замяната на оригиналния антена блок за захранване с цифров тюнер.

Усилвателят също не е подходящ, ако:

• превишено ниво на приема, параметрите на устройството не се справят;
• сигналът, напротив, е слаб и не се подобрява;
• антената, освен основния сигнал, улавя смущения, които също се усилват.

Да се стремите към максимално усилване не си струва, тъй като обикновено не са необходими всички постъпващи сигнали. За да не гадаете, по-добре предварително да измерите нивото на предавания сигнал и да определите дали е пряк или отразен.

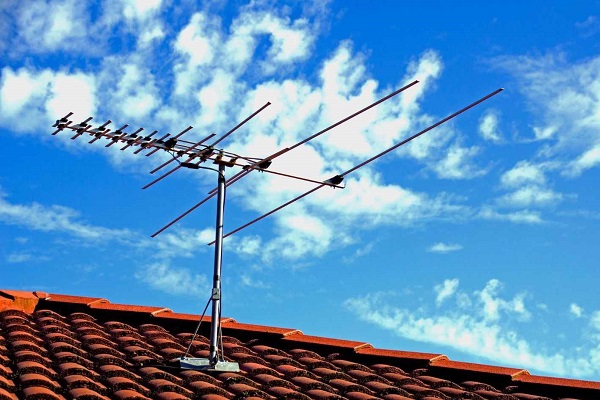

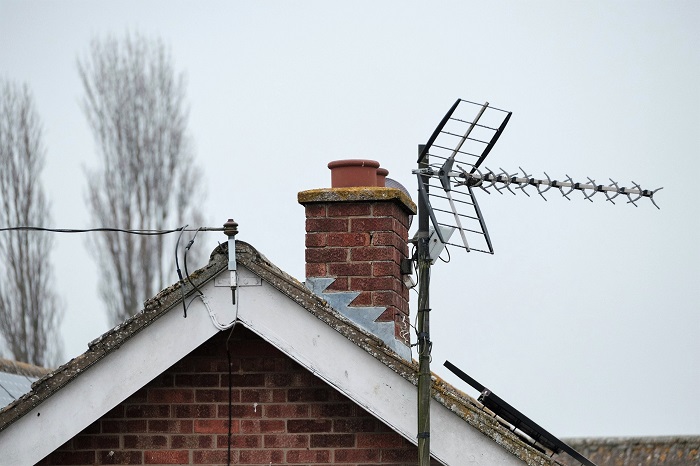

Един от успешните начини – преди покупката на усилвател да разположите правилно антената. Просто трябва да промените височината на инсталацията и нейната посока. Често е достатъчно просто да използвате антенна мачта с височина 1,5-2 м, за да се подобри значително качеството на сигнала, с усилвател или без него.

Цифровата телевизия, както е известно, има своите особености. Ако при предаването на данни силни честотни колебания се налагат едни върху други, усилването на сигнала няма да помогне. По-добре да закупите пасивна антена от насочен тип. Усилвателят само ще наруши стабилността и ще стане причина за смущения в цифровия декодер.

За усилване на цялата ТВ-честотна лента се използват широколентови устройства, но с възможност за фиксирано усилване.

Ако в района на инсталация на телевизионни приемници има множество смущения, препоръчително е да се използват тяснонасочени устройства, но желателно също с удобно ръчно регулиране на обхвата.

Външният вид и размерите на усилвателите не трябва да притесняват, тъй като по-голямата част от съвременните устройства са предназначени за монтаж на всяко място на коаксиалния кабел за антена. Те са компактни, ергономични, имат подходящи конектори. За инсталация не е необходимо да разглобявате или премествате антената.

Но помнете: увеличението на разстоянието до антената води до появата на собствени шумове, което може да попречи на преминаването на сигнала.

При избора на усилвател задължително вземете предвид следните критерии:

• коефициент на шум;
• честотен обхват;
• коефициент на усилване;
• степен на защита.

Опитен консултант може да избере модел, ако опишете правилно домашната телевизионна мрежа и обясните условията за инсталиране на антената. Също така помага добре при избора специална таблица, където решаващ критерий е разстоянието от ретранслатора до приемника.

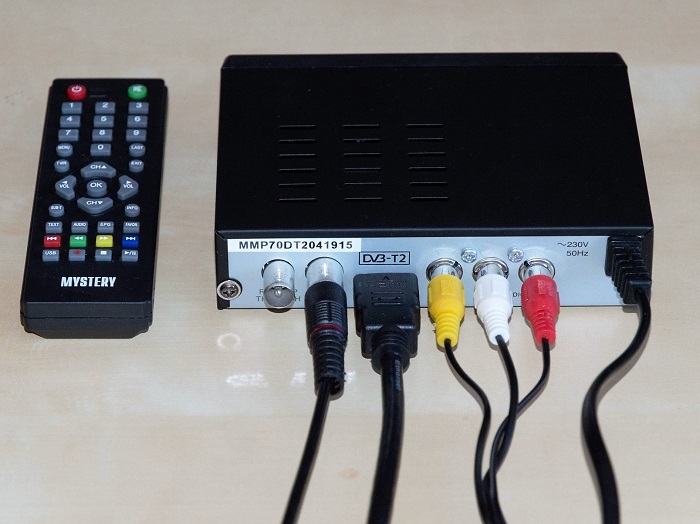

При избора на уред по начин на захранване, не забравяйте, че цифровият тюнер също формира напрежение, затова можете да свържете устройство с микросхема на 5 V.

Изводи и полезно видео по темата

Усилватели за пасивни антени:

Преглед на устройство за цифрова телевизия:

При избора на усилвател за ТВ антени се стремете да вземете предвид всички критерии. Основната грешка е пренебрегването на собствените шумове, които в резултат не подобряват сигнала, а предизвикват неговото затихване. Качествени детайли, минимално къс кабел, тясна насоченост на антената – ето на какво трябва да обърнете внимание, за да намалите нивото на шумовете.
