Настройка на сателитна антена: инструктаж за настройка на чинията към сателита със собствени ръце

Сателитната телевизия предоставя на потенциалния потребител малко по-големи възможности по отношение на визуални развлечения, отколкото стандартната телевизия. Вярно е, че съвременните технологии вече приближават обществото до това напълно да се откаже от всякакви антени и да използва изключително малки модулни приемници.

Но засега сателитният телевизионен прием остава търсен. А значи остава актуална и настройката на сателитна антена в условия на самостоятелна организация на ТВ приема. Нека разгледаме този момент по-подробно.

В статията подробно разгледахме въпроса за избор на място за инсталиране на „чинията“, технологията за нейния монтаж, а също така разгледахме поетапно настройката на антената за сателитно излъчване.

Подготовка на оборудването за настройка

Какво представлява сателитната „чиния“ – да обясняваме, вероятно, няма нужда. Този елемент от телевизионната техника вече здраво е навлязъл в битовия бит, а затова практически на всеки е познат и разбираем.

Междувременно едно е да си представяме сателитната „чиния“ общо взето и съвсем друго е да разглеждаме устройството технически и технологически.

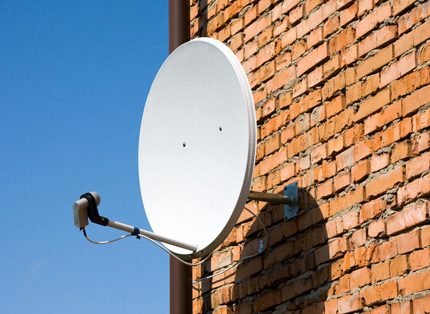

Антенно огледало, инсталирано на стената на сградата, напълно оборудвано за приемане на телевизионен сигнал. Това вече отдавна е познат аксесоар за битово предназначение, все по-често инсталиран самостоятелно.

Първо, сателитните антени от вида „чиния“ се произвеждат с различни диаметри. Второ, за получаване на сигнал от сателита, входящата в комплекта за инсталация „чиния“ трябва да се настрои точно.

Различните по диаметър антени позволяват приемане на сигнали от различни честоти (различни сателити). А всеки използван сателит се намира на индивидуална геостационарна орбита.

Вярно е, че за битовия сектор характерно се вижда използването на антени с диаметър не повече от 1 м, а често не повече от 50-60 см (НТВ-плюс, Триколор-ТВ).

Затова ще се спрем именно на такива изделия, за да покажем на потенциалните собственици как да настроят сателитна чиния с диаметър 50-60 см към сателит.

Правилно инсталиране на антената

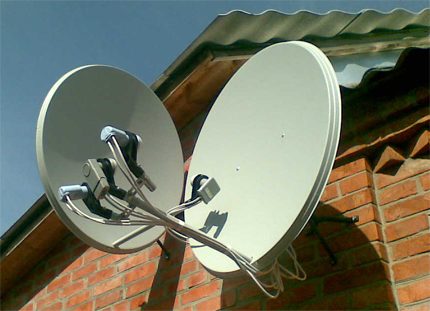

Правилно извършеният монтаж на чинията благоприятства процедурата по настройка. Затова е необходимо да се спазват точно всички препоръки на производителя, когато се извършва инсталацията на антената.

Инсталацията на спътникови „чинии“ допуска всевъзможни вариации, но при това е необходимо да се спазят всички тънкости на настройката за конкретния екземпляр. Тогава напълно се изключват смущенията от едно огледало към друго

Така, за инсталацията на „Триколор“ характерни стойности на разстояние и ъгъл са цифрите 100 и 40. С други думи – отпред пред огледалото на антената на разстояние 100 м се изключва присъствието на каквито и да е предмети (обекти), скриващи част от небосвода.

Обаче зададеният параметър на „чисто“ разстояние – това не е единственият критерий. Освен това трябва да се осигури същият „чист“ ъглов обзор.

Ето защо на посоченото разстояние, по височина от линията на хоризонта (по централната ос на антената) на 40 м също трябва да се изключат наличията на всякакви чужди предмети.

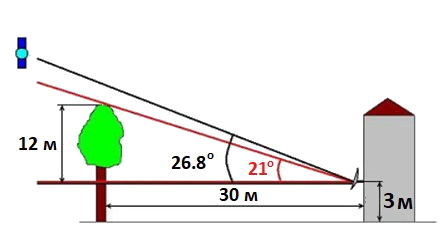

Имайки предвид, че спътниковата чиния се монтира под определен ъгъл и на определена височина от земната повърхност, картината на идеалния монтаж трябва да изглежда приблизително така, както е показано на схемата по-долу.

Приблизително така изглежда, ако не идеален, то реално правилен монтажът на чинията, която предстои да се настройва на спътник с цел да се получи качествен сигнал на екрана на телевизора

При извършване на инсталацията на оборудването, следва да осигурите защита от евентуално падане от покрива или от други обекти на лед, сняг, вода.

Повърхността на огледалото на монтираната спътникова антена се насочва към „южната“ област на небосвода. След завършване на инсталацията, прокарването на кабела и инсталацията на приемника, може да се пристъпи директно към точната настройка на спътника.

Избор на оптимално време

За начало трябва да се усвои основното правило: извършването на настройката на чинията се препоръчва при благоприятни метеорологични условия.

Поради това е важно да се провери да няма: плътна облачност, валежи или силен вятър.

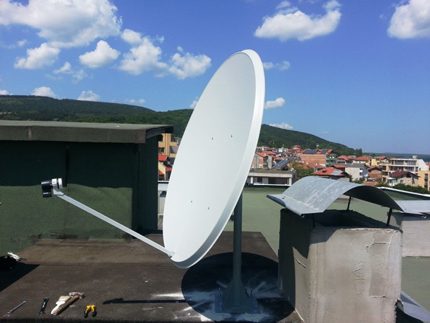

Благоприятно време за настройка: чист небосвод или малка облачност, пълна липса на вятър или слаб ветрец. Това е едно от основните изисквания, ако потенциалният монтажник планира бързо да настрои системата

Етапи на настройване на чинията към сателит

Следващият етап – подробна инструкция-описание на това как самостоятелно да се настрои инсталираната спътникова антена за приемане на качествена картина на екрана на телевизора.

За потенциалния собственик на телевизионно оборудване тези препоръки ще са много подходящи – следвайки ги, можете да пристъпите към настройката.

Стъпка #1 – настройка на „азимута“ и „ъгъла на издигане“

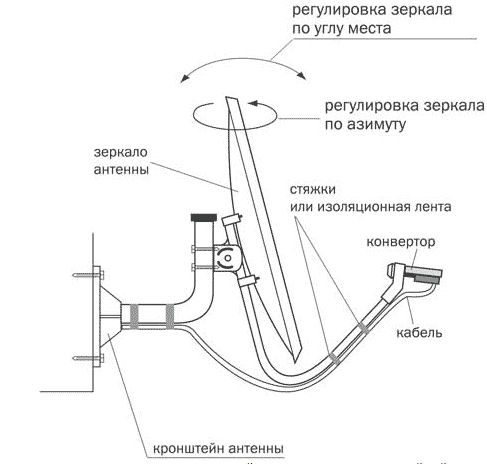

Заедно с настройката на антената, монтажникът ще трябва да научи понятия като «ъгъл на мястото» и «азимутален ъгъл». За да улесним обучението, напомняме: азимутът трябва да се представя като ъгъл на хоризонтално отклонение на «чинията» наляво или надясно.

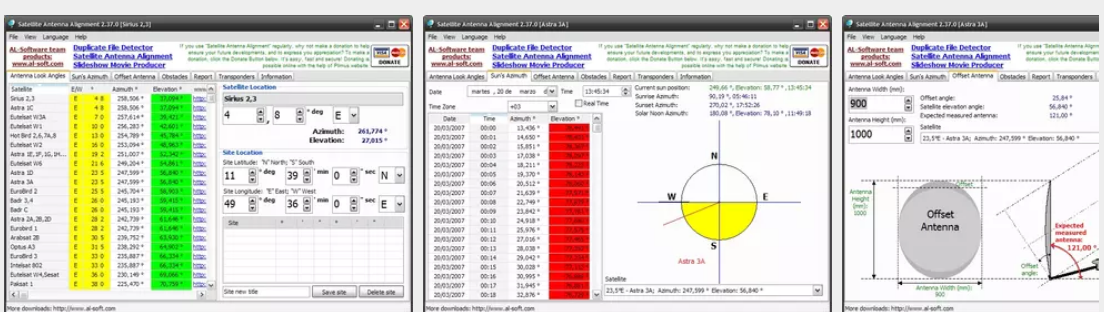

И двата параметъра на ъглите обикновено се предоставят от инструкцията на производителя на оборудването. Обикновено в инструкцията има таблица, в която са посочени големи населени места и стойностите на ъглите спрямо местоположението на тези населени места.

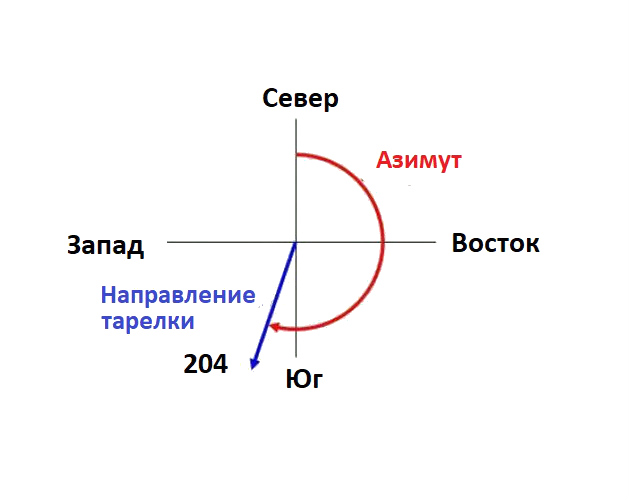

Пример за настройка на антенното огледало по параметъра «азимутален ъгъл». За извършване на такова действие най-удобно е да се използва обикновен туристически компас. Въпреки това, по-често посоката се настройва «на око».

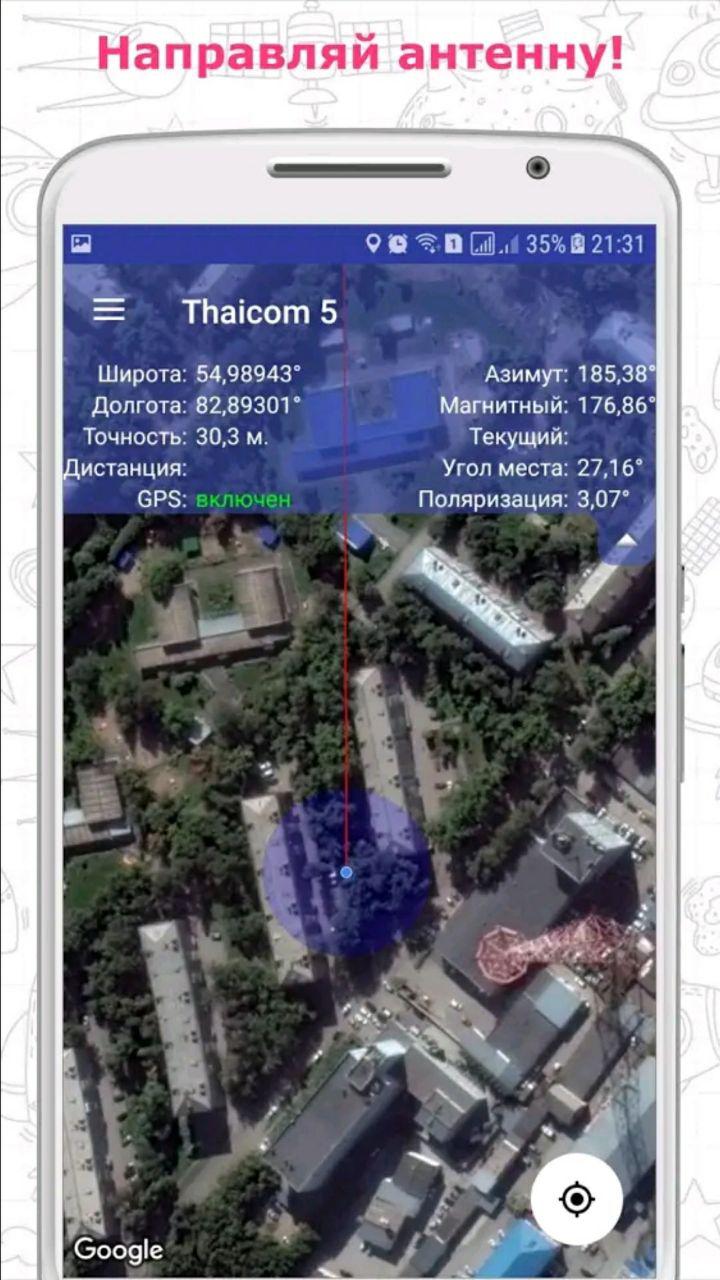

За да се определи точно азимуталния ъгъл за конкретна местност, на потенциалния монтажник ще му е необходим компас. Като държите уреда в дланта си, намерете такова положение, при което червената стрелка съвпада точно с маркировката «Юг».

След това на скалата трябва да се намери стойността на «азимуталния ъгъл» за тази местност, например 204°, и намерената точка да се съвмести с центъра на уреда, като се постави например малка линийка върху скалата. Получената посока е ориентацията за антената.

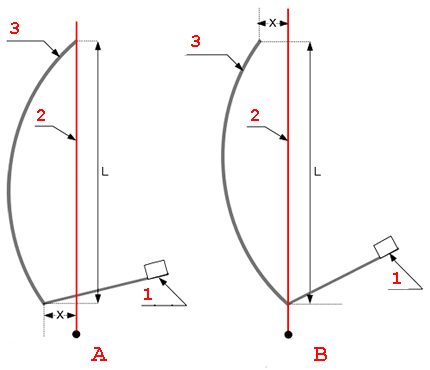

Настройка на необходимия параметър «ъгъл на мястото» с помощта на прост отвес: 1 – модул на конвертора; 2 – отвес; 3 – антенно огледало; А, В – параметри «Х» на отрицателен и положителен «ъгъл на мястото» съответно

Ъгълът на мястото може да се определи с помощта на обикновен строителен отвес и линийка-транспортир. Тежестта, която играе ролята на отвес, се закрепва към нулевата маркировка на транспортира – условна линия на хоризонта. След това върху скалата на транспортира се отбелязва необходимият параметър на ъгъла на мястото.

Стъпка #2 – осигуряване на качествен ТВ сигнал

Предварителната настройка на антенното огледало по «азимут» и «ъгъл на мястото» далеч не винаги дава качествена картина на екрана на ТВ приемника.

Често монтажникът трябва да извърши така наречената «фина» настройка, която се състои в незначителни промени на положението на огледалото с последващ контрол на картината на телевизора.

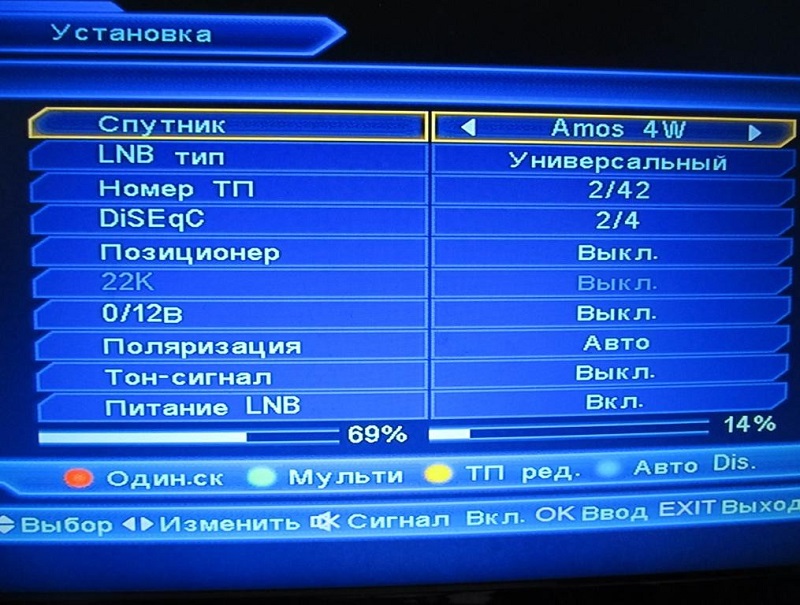

На първо място, монтажникът трябва да използва елемента от екранното меню «Настройки на антената». Този раздел на системното меню освен опции с параметри разполага и с няколко настройъчни скали.

Те се намират в най-долната част на прозореца на менюто «Настройки на антената» и са индикатори за «фината» настройка на огледалото.

Извършването на „фината“ настройка на посоката на огледалото към сателитния сигнал се осигурява от системното меню на трансивера – модул, който е част от домашното оборудване за сателитна телевизия.

Както вече беше отбелязано по-горе, първоначално фронталната равнина на огледалото е насочена към „Юг“. Традиционно, потребителите, които извършват инсталацията самостоятелно, не използват компас поради простото отсъствие на инструмент, а настройват огледалото „на око“.

Затова се налага леко да се коригира положението на „чинията“ чрез преместване по хоризонтала.

Обикновено промяната на положението на огледалото изисква известно изместване в посока „Изток“. Изместването, като правило, не надвишава 10 мм (1 см), след което е необходимо да се изчака малко (критерий за улавяне на сигнала) и да се проверят нивата на индикаторните скали на прозореца за настройка.

Теоретически и двете скали по отношение на нивото на сигнала трябва да нарастват. Така, като премествате антенното огледало с малки движения, е необходимо да се постигнат максимални показатели и на двете индикаторни скали (оптимално – 80%).

Стъпка #3 – извършване на „точна“ настройка

Понякога в процеса на извършване на операциите по „фината“ настройка, потенциалният монтажник може да се сблъска с някои нюанси.

Например:

• наблюдава се запълване до 80% само на един индикатор;
• отбелязва се запълване на скалите на индикаторите, но липсва картина.

Подобни нюанси, като правило, се дължат на откриване на фалшиви сигнали, идващи от други сателити или на поява в областта на диаграмата на насоченост на някакви странични обекти.

В такива случаи трябва да продължите преместването на антенното огледало до момента на появата на реалния сигнал.

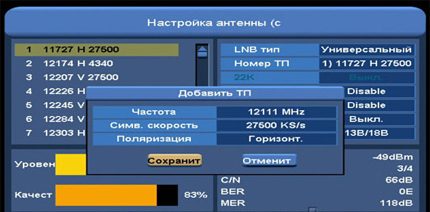

В края на цялата настройваща процедура остава само да се запазят получените параметри в паметта на модула на приемника и да се пристъпи към гледане на телевизионни предавания чрез сателит

При условие на откриване на реален източник, се появява устойчиво изображение на екрана, което остава само да се доведе до приемливо качество (запълване не по-малко от 80% на скалите и на двата индикатора) чрез посочените по-горе методи за регулиране.

При условие на реален сигнал, опциите на прозореца за настройка се запълват с информация относно източника.

Допълнителна информация за настройката на тунер на сателитна антена е представена в тази статия.

След като се постигне оптимална настройка на антенното огледало, на монтажника е необходимо да фиксира „чинията“ в оптимално подбрано положение. На това работата по настройката може да се счита за завършена.

Някои DIY ентусиасти се отказват от сателитни антени и изработват уловители на ТВ сигнал самостоятелно. Такива варианти са напълно работещи, ако телевизионната кула е инсталирана наблизо.

С интересни идеи и подробни инструкции за тяхното изпълнение можете да се запознаете в статията – ТВ антена със собствени ръце: стъпка по стъпка инструкции за сглобяване на популярни модели телевизионни антени

Изводи и полезно видео по темата

По-долу е представен фактически пълноценен видео-курс, идеално съответстващ на разглежданата тема.

След като се запознае с материалите на видеоклипа, потенциалният инсталатор получава всички шансове да стане професионален майстор по настройка на оборудването:

Практиката за самостоятелна настройка на спътникови антени показва, че да го направиш със собствените си ръце е напълно постижимо. При всички привидни трудности, техническите инсталационни моменти се решават с доста прости начини.

Изводът е очевиден: като се занимава със самостоятелна инсталация, потенциалният купувач на оборудване спестява немалко средства за процедурата по монтаж и настройка.

Имате ли какво да добавите или възникнали са въпроси относно настройката на спътникова антена? Можете да оставяте коментари към публикацията, да участвате в дискусии и да споделяте собствен опит по инсталиране и свързване на „чинията“. Формата за връзка се намира в долния блок.
