ТВ антена със собствени ръце: стъпка по стъпка инструкции за сглобяване на популярни модели телевизионни антени

Истинските майстори-занаятчии се отличават от обикновените хора по това, че не бързат при нужда до магазина, а се опитват да съоръжат нужното устройство самостоятелно. При това често те получават устройства, които не отстъпват по характеристики на фабричните аналози.

Както се оказа, сглобената ТВ антена със собствените си ръце отлично лови сигнал от най-близката телевизионна кула. Освен това може да се проектират и сглобят немалко ефективни функциониращи устройства за домашна употреба. В тази статия представяме подборка от най-добрите модели с подробни инструкции за тяхното изработване. А за начало ще разгледаме техните предимства пред купените.

Какви са предимствата на самоделните антени?

Дори с появата на компютърната техника и интернет, популярността на телевизията не намалява. Голям брой различни предавания и канали задоволяват потребностите и на малките, и на възрастните членове на семейството.

Но понякога телевизионните зрители се сблъскват с обстоятелства, при които се налага бързо и грамотно да изработят антена със собствените си ръце.

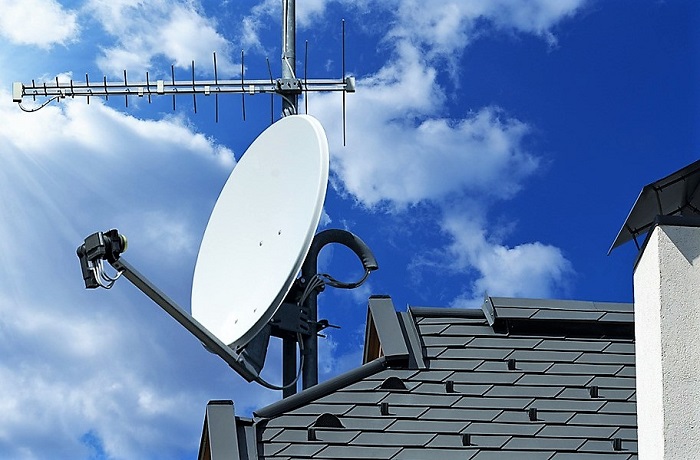

Сигналът до домашните телевизионни приемници постъпва по различни начини: чрез сателитна антена, закрепена на външната страна на къщата или покрива, телевизионен кабел, специална приставка

Ето само няколко причини да се занимавате с техническа «самодейност»:

• жилищната сграда е още нова, доставчиците не са успели да я усвоят;
• къщата се намира далеч от града и магазините;
• кабелната телевизия е изключена за профилактични работи;
• старото устройство е излязло от строя, а за ново няма пари и т.н.

А някои домашни изобретатели се отказват от покупни устройства заради нови експерименти. Такова хоби често помага и освен това спестява семейния бюджет.

Цената на самоделките е много по-малка от цената на моделите, предлагани в магазините. А ако у дома има цял склад от стари части, то съвсем нова антена може да се получи безплатно.

Скептиците могат да възразят и да кажат, че телевизионната антена, направена на ръка, не може да се сравни по качество с марковите устройства.

Практиката обаче показа, че при благоприятно разположение на сградата и правилно извършени изчисления сигналът се хваща отлично, а самоделката се справя перфектно със задачата си.

Модели за домашно изработване

Трябва да се разбере, че предаването на цифров сигнал е ограничено както от разстоянието, така и от зоната на видимост. Счита се, че предавателят може да осигури добър сигнал на разстояние 60 км, въпреки че на практика има случаи, когато дори 90 км не са пречка, особено при използване на усилвател.

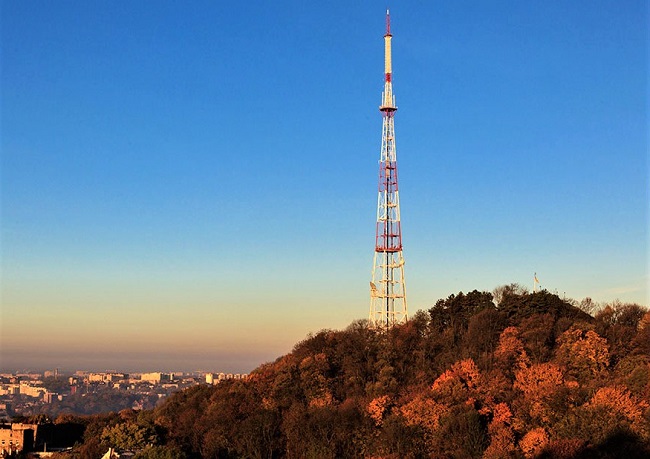

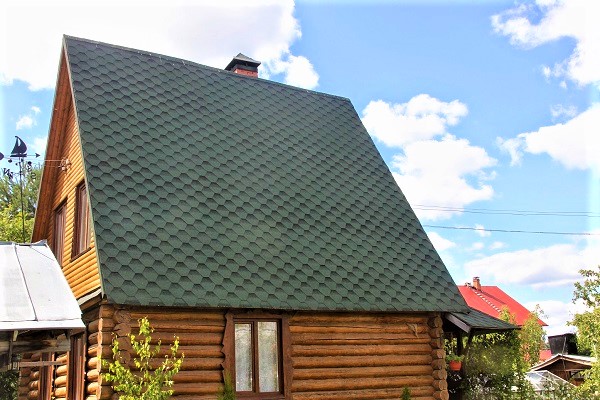

В идеалния случай телевизионната кула трябва да бъде в свободна зона на видимост, тоест да не бъде закрита от антената от други сгради или обемни конструкции.

При такива условия дори слаб сигнал ще бъде достатъчен, за да удовлетворява изображението и звукът изискванията на потребителите.

Въпреки това към антените се поставят следните изисквания:

• разположение – по оста на постъпващата електромагнитна вълна;
• всички работи се извършват внимателно, в съответствие с изчисленията;
• не трябва да се забравя за ориентацията по поляризация;
• ако съществуват смущения, съвпадащи по честота, е необходима допълнителна защита.

За да бъде приемът на сигнала качествен, той трябва да бъде с 1,5 dB над фоновия шум, който придружава смущенията. Ако настъпи повреда на кабела или изкривяване на фазата, дори силен сигнал изчезва.

Модел #1 — просто устройство от бирени кутии

Това е най-простата модификация на домашна антена, която не изисква специални познания или изчисления. Разбира се, устройството не може да се нарече мощно, но при благоприятни условия то е способно да улови няколко канала.

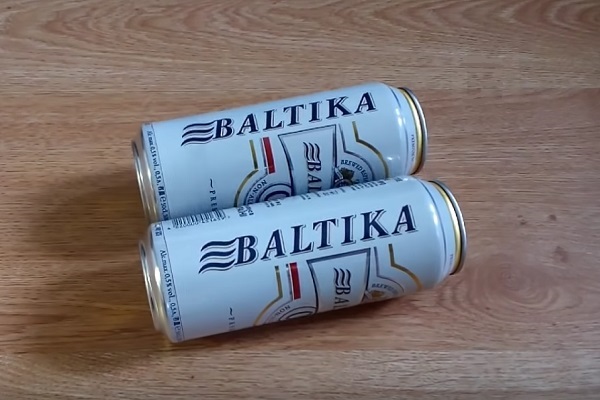

За изработката са необходими две бирени кутии, метрово парче телевизионен кабел с конектор, строителен или канцеларски нож за оголване на кабела, изолационна лента, малко дървено блокче.

За да разберете как да направите най-простата телевизионна антена в домашни условия, достатъчно е да използвате предоставената по-долу фотоинструкция. Устройството е много популярно, затова ръководството е подробно и достъпно за всички.

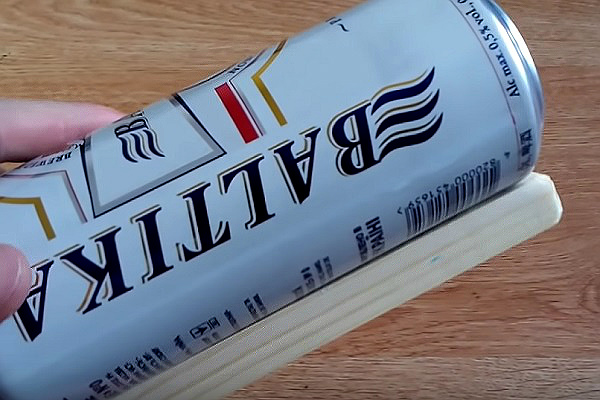

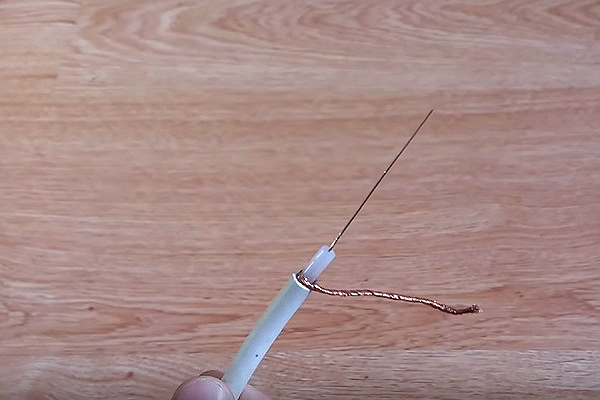

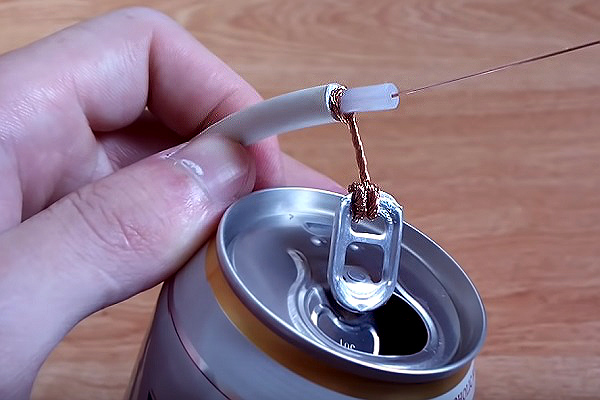

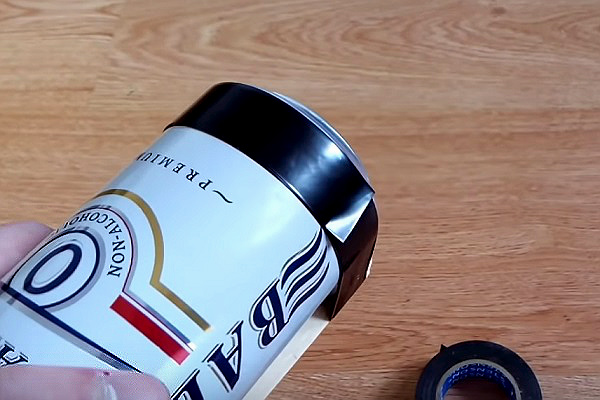

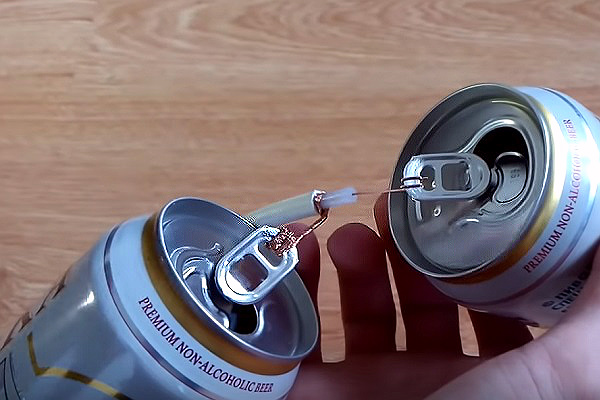

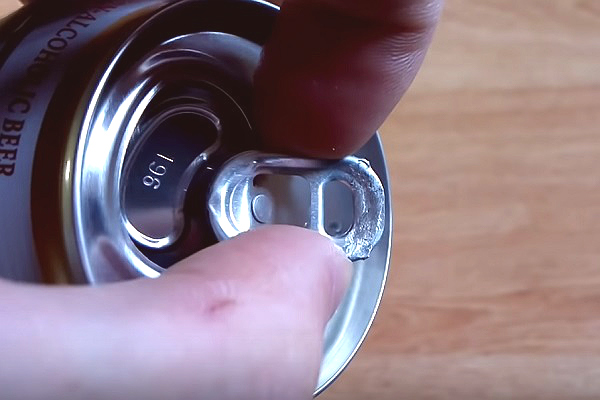

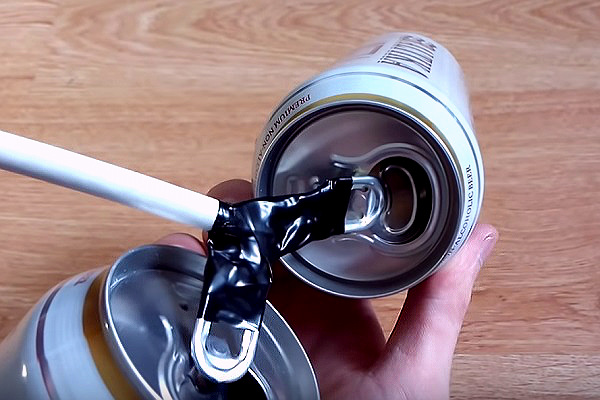

Поетапна инструкция за изработка на „кутиево“ устройство:

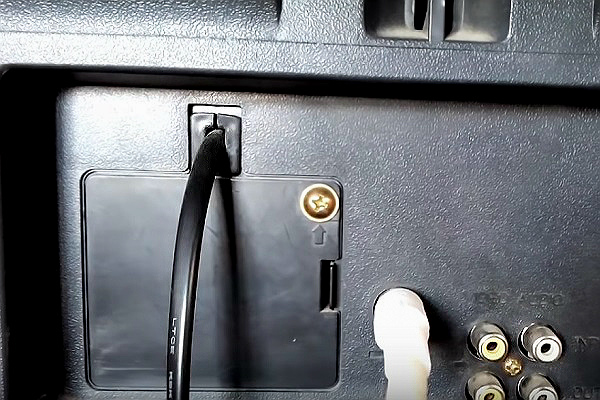

Антената е напълно готова, остава само да я свържем към телевизора.

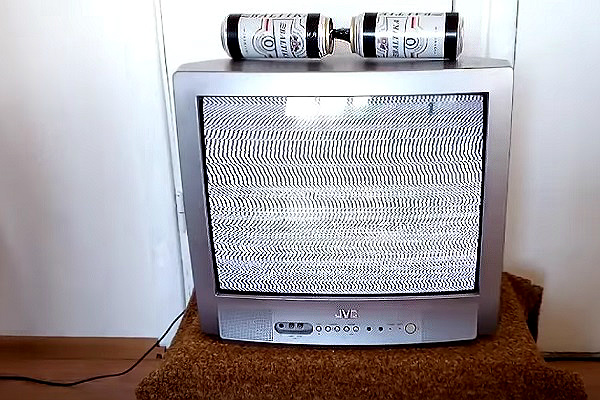

За тези, които правят това за първи път, представяме още едно кратко фотоинструкция:

Това е примитивен вариант на антена, не си струва да се надяваме на отлично изображение или голям брой уловени канали.

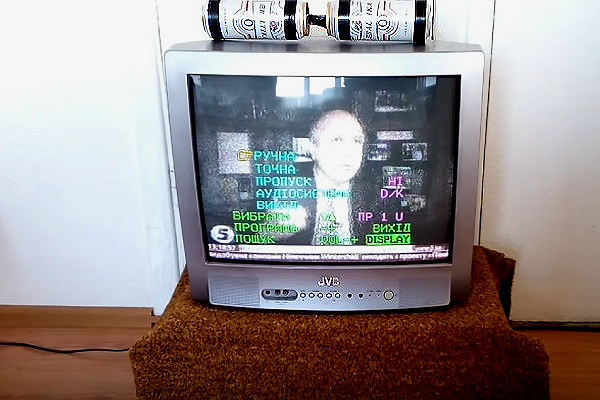

Но при изгодно разположение на къщата спрямо източника на предаване могат да се намерят от 5 до 8 различни канала, които ще се показват в задоволително състояние.

За да се подобри качеството на предаване на сигнала, може да се опитате да промените положението на антената или леко да увеличите дължината на проводника, за да я изнесете на балкона.

Модел #2 — антена-биквадрат за цифрово излъчване

Биквадратната антена, толкова обичана от майсторите-самоуки, е измислена през миналия век от инженер Харченко, на чието име тя се нарича и до днес.

Размерите на зигзагообразната рамкова конструкция не се вземат „от тавана“. За да бъде изображението на екрана на ТВ ясно, а звукът да няма странични шумове, са необходими точни изчисления.

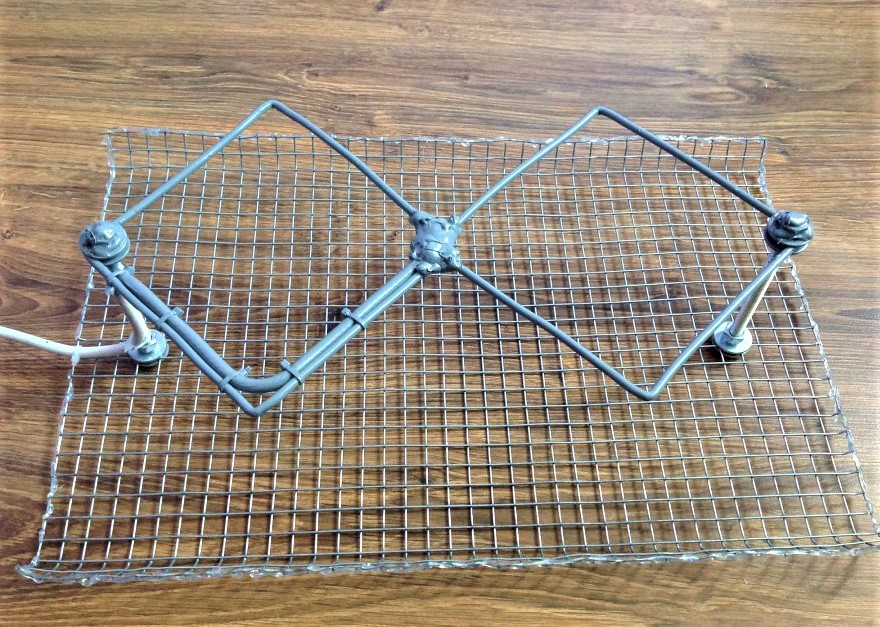

За повишаване на насочеността двойният квадрат се оборудва с решетка или екран, но при добра проводимост на вълните той не е необходим. Предлагаме два подобни варианта, които се различават по материал и нюанси на изработката.

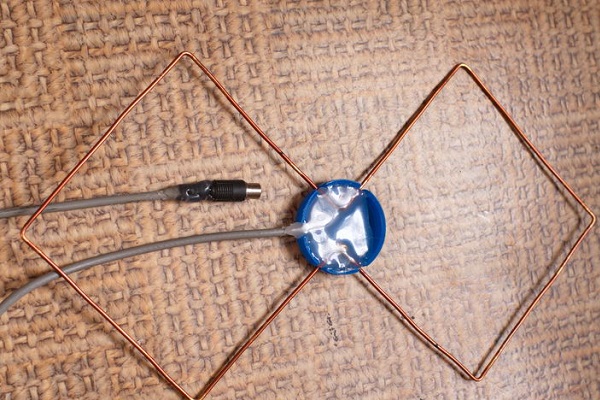

Вариант #1 – от медна тел.

За приемане на аналогов или цифров сигнал е подходяща проста за изработване, малка антена от медна жица и коаксиален кабел. Конструкцията на устройството е проста: биквадрат с централен корпус от разпределителна кутия. Тя може да се монтира в апартамент или на открито.

Себестойността на антената е ниска, тъй като почти всички материали могат да се намерят у дома или да се купят евтино в магазин, който продава резервни части за телевизори и друга техника.

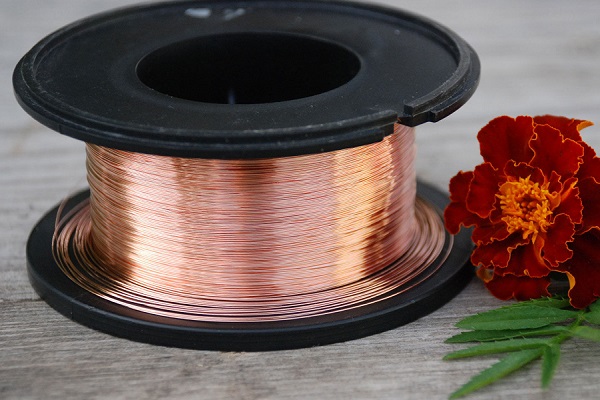

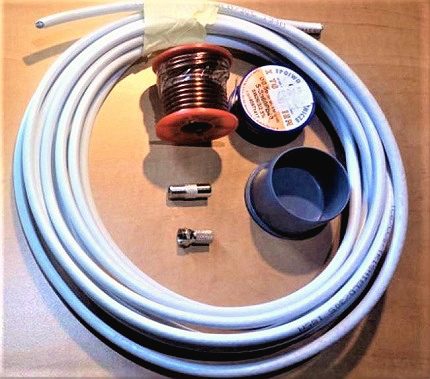

За работа ще са необходими: отрязък от коаксиален кабел, 1 m медна жица с напречно сечение 0,3-0,4 cm, телевизионен конектор, флюс, припой, пластмасова разпределителна кутия

В днешно време е разпространена цифровата телевизия, затова антената е предназначена именно за нея. Не си струва да определяте размерите на случаен принцип, по-добре е да направите изчисления. Първо трябва да разберете обхвата на приемане на цифровите канали, като необходимата информация можете да почерпите от справочници, публикувани в интернет.

За „цифрата” средната стойност на честотата е 690 MHz. Ако все още използвате аналогови канали, тогава ще са необходими 470 MHz (за дециметрови вълни).

След това трябва да изчислите размерите – и тук най-лесно е да използвате онлайн калкулатор, който е предназначен за изчисления на антени от този тип. Въвеждате в горното поле честотата – автоматично се изчисляват другите параметри.

За биквадрат с честота 690 MHz едната страна на квадрата (L1) е приблизително 105 mm, а дължината на цялото устройство (L2) е 295 mm. Това са основните размери, които трябва да знаете.

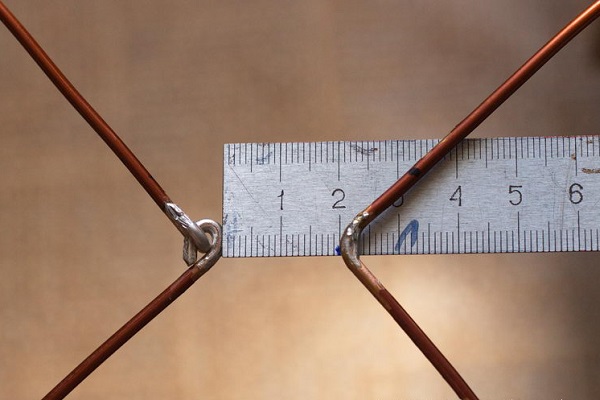

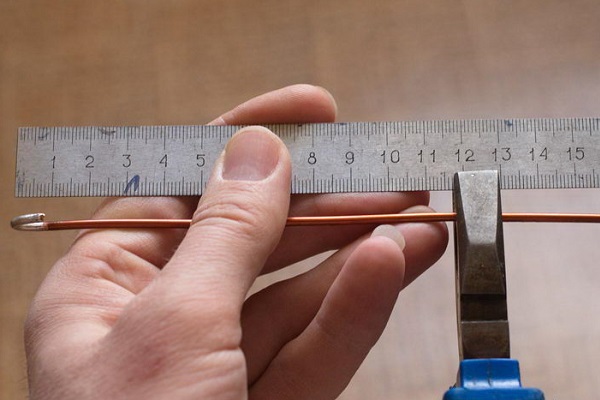

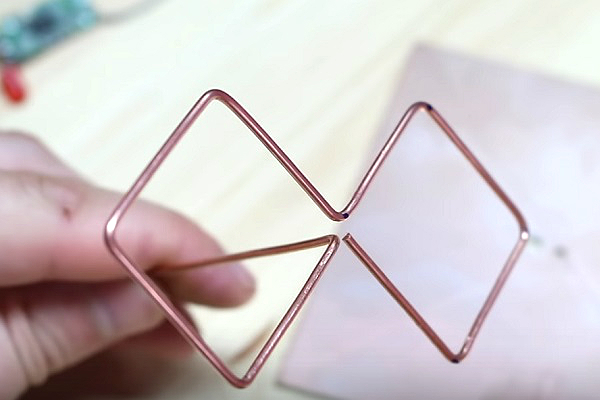

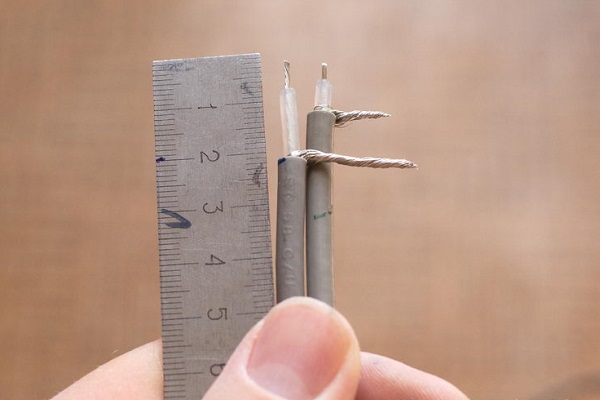

Поетапна инструкция за изработване на самоделна телевизионна антена от медна жица:

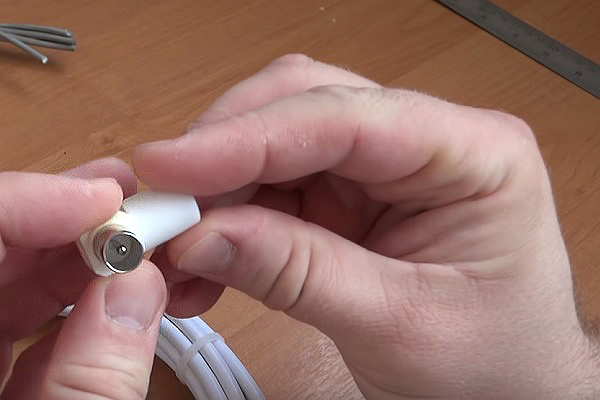

След инсталирането на антената е необходимо на втория край на кабела да се постави щекер, ако го няма там, и след това да се включи в съответния контакт на телевизора.

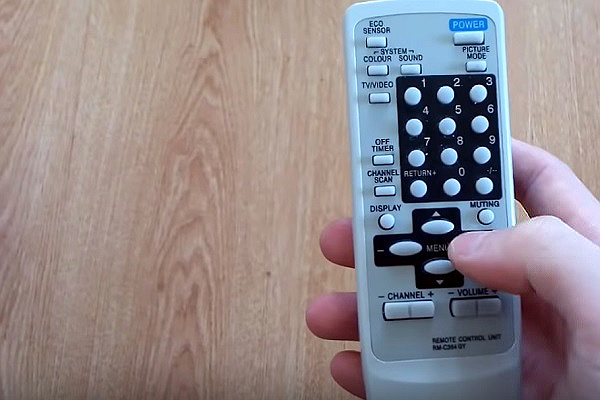

За да проверим качеството на сигнала, включваме автоматичното търсене. Най-вероятно качеството на приема ще бъде добро.

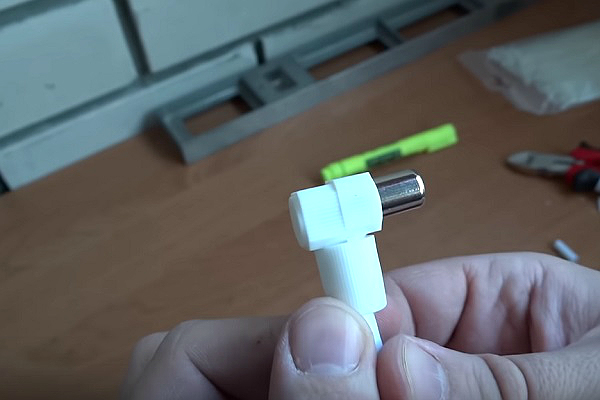

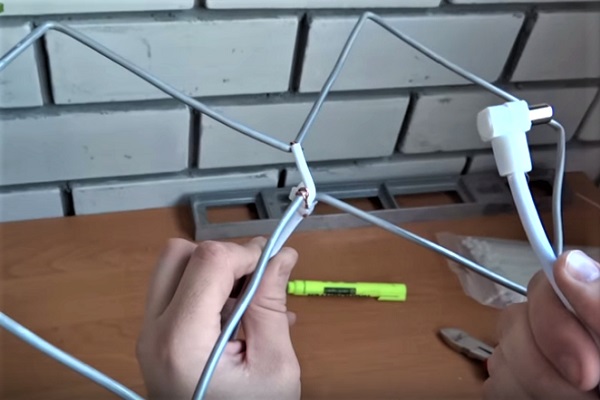

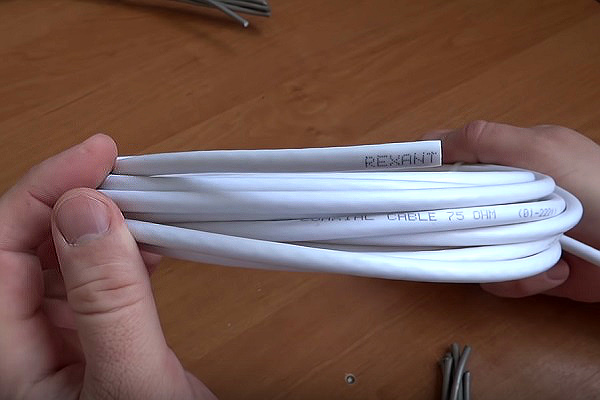

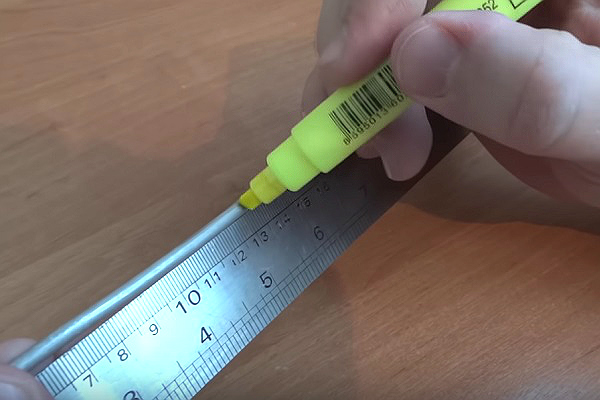

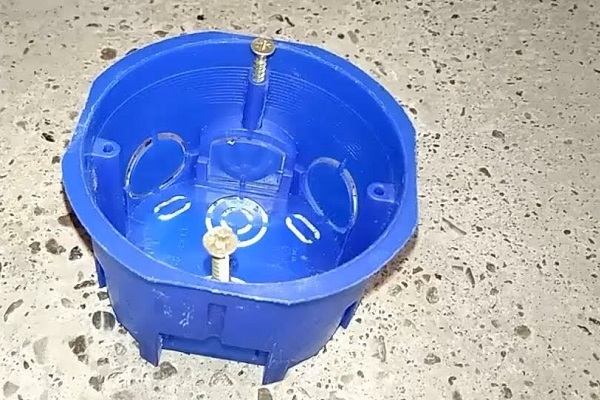

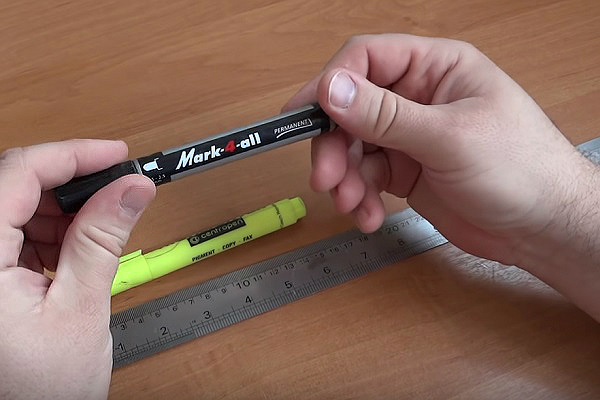

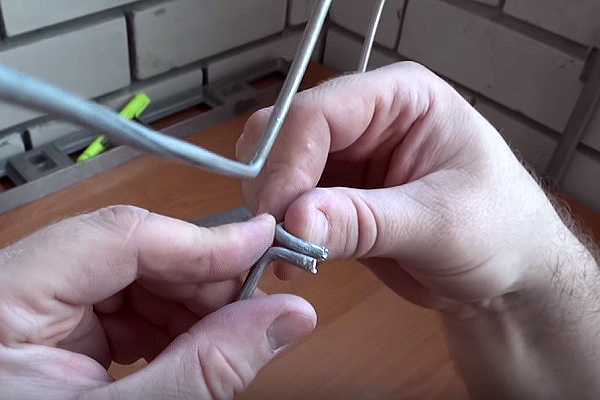

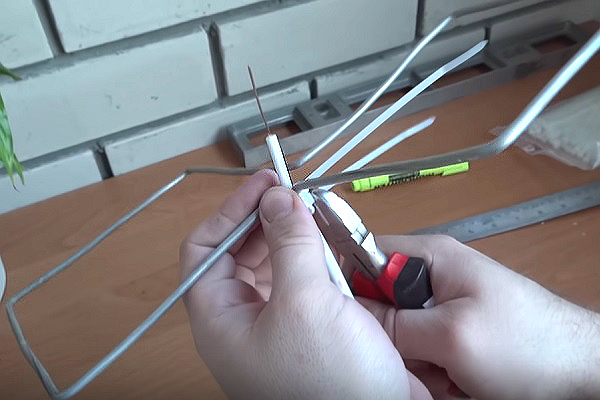

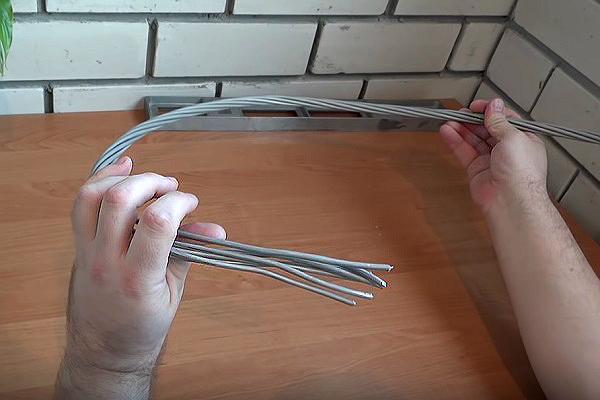

Вариант #2 – от алуминиева жица

Вторият модел наподобява първия по конструкция и начин на изработка, но има и отличителни черти.

Всъщност антената е по-проста и по-евтина, тъй като вместо меден проводник се използва алуминиев. Запояване не е предвидено, което улеснява процеса на сглобяване.

За сглобяване на конструкцията и свързването ще е необходимо съвсем малко време.

Ако всички материали са подготвени, а инструментите са под ръка, то е достатъчно една свободна вечер.

Готовата антена, за да може да приема по-добре сигнала, трябва да се изнесе на балкона или да се постави в прозорчето.

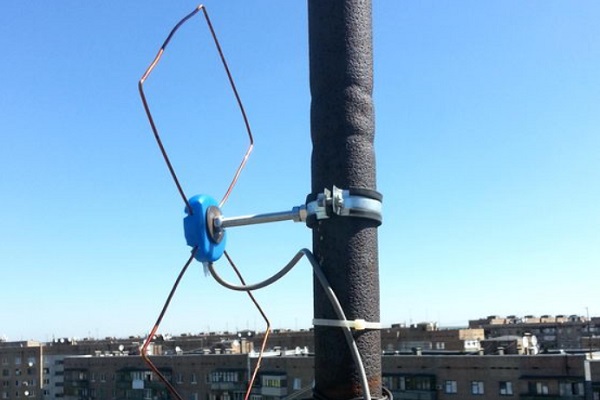

Ако най-близката телевизионна кула е отстрани, то за подобряване на насочеността можете да закрепите биквадрата на пръчка и да го изнесете напред. Качеството на приема на вълните не се влияе толкова негативно от разстоянието, колкото от наличието на всякакви препятствия – например, жилищни многоетажни сгради.

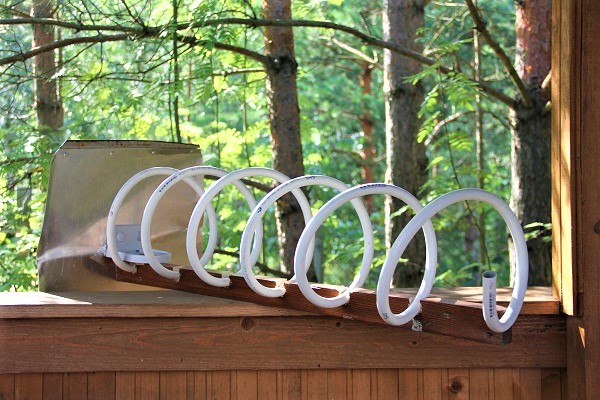

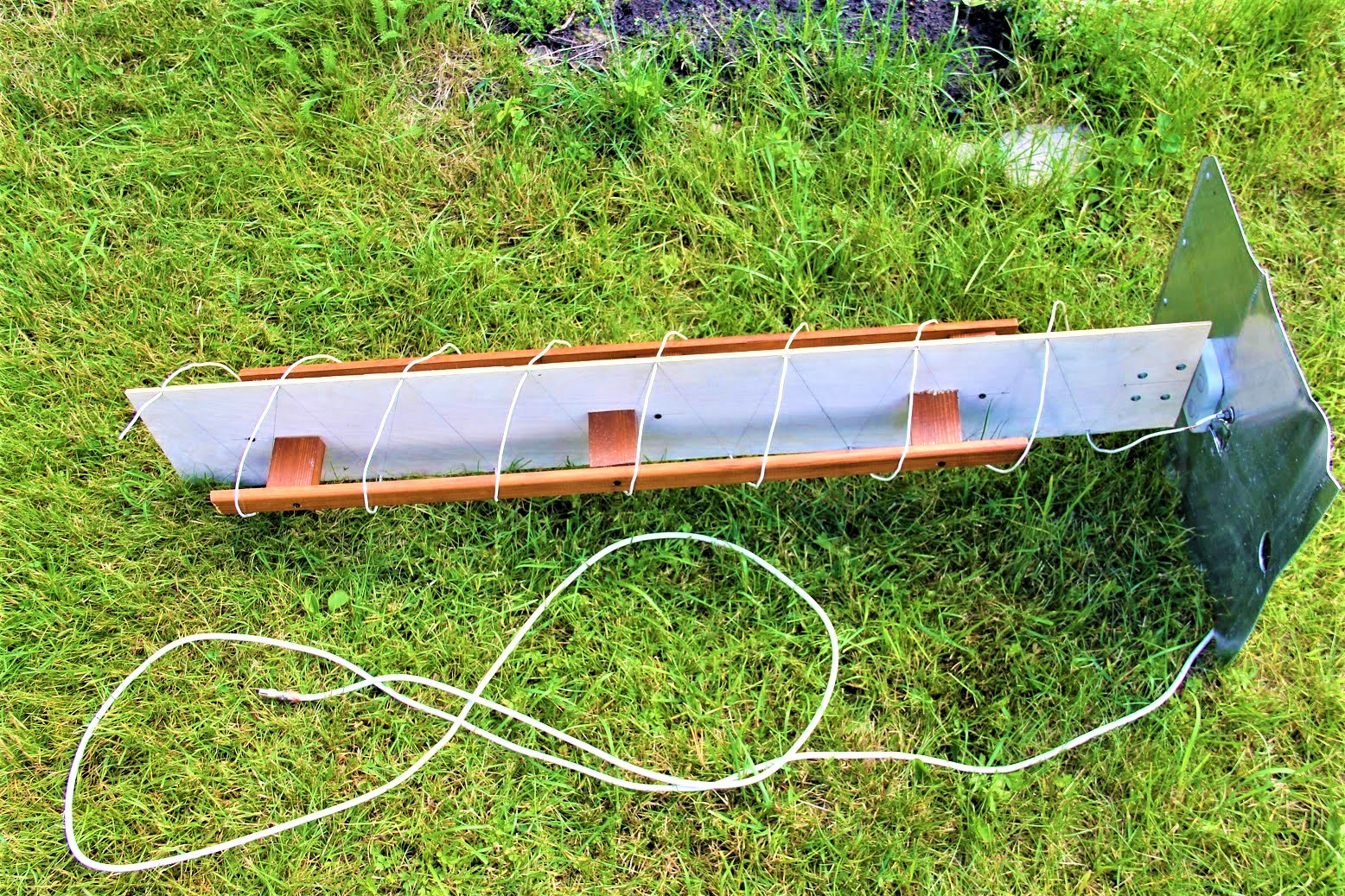

Модел #3 — спирално устройство за ТВ

Това е вилна версия без усилвател, сглобена от подръчни материали: остатък от силов кабел и стара лопата за снег. Кабелът отива за направата на спирала, а от фрагмента на лопатата се получи добър отразяващ екран.

Конструкцията на антената е проста, с нейното изработване ще се справи и любител. При сглобяването не е извършвано запояване, всички съединения са направени или чрез усукване, или чрез винтови крепежни елементи.

Дециметровата антена лови цифрово излъчване, ако разстоянието на приема е задоволително. За да се изчисли стъпката между навивките, е необходимо да се уточни честотата на предаване на „цифрата“ в региона, а получената стойност да се превърне в метри.

Изчисления за този модел:

• честота – 522 MHz
• дължина на вълната (λ) – 0,57 м
• ⌀ на всяка навивка – 0,177 м
• стъпка между две съседни навивки – 0,137 м
• разстояние от кабела до екрана – 0,074 м
• ширина на отразяващия екран – 0,35 м

Преди започване на работа се препоръчва всички измервания да бъдат нанесени на схемата, която ще служи за ръководство.

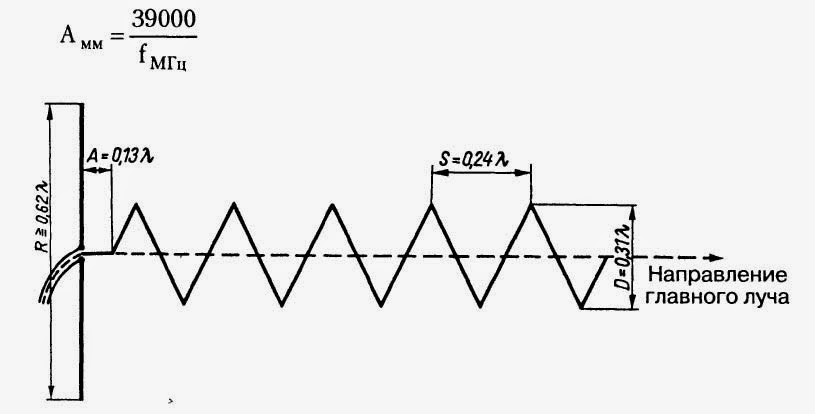

За образец може да се вземе типова схема на цилиндрична спирална антена, на която трябва да се обозначат основните елементи на устройството, броят на навивките и резултатите от изчисленията.

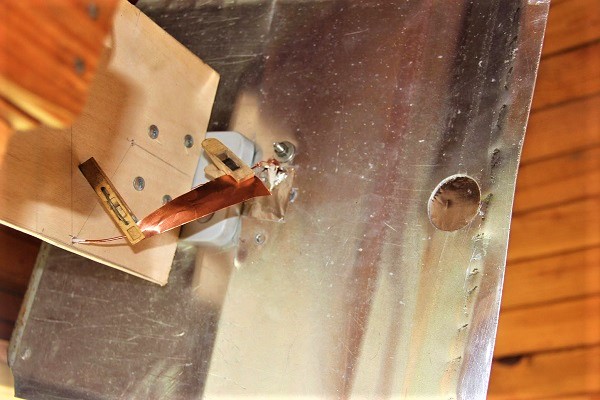

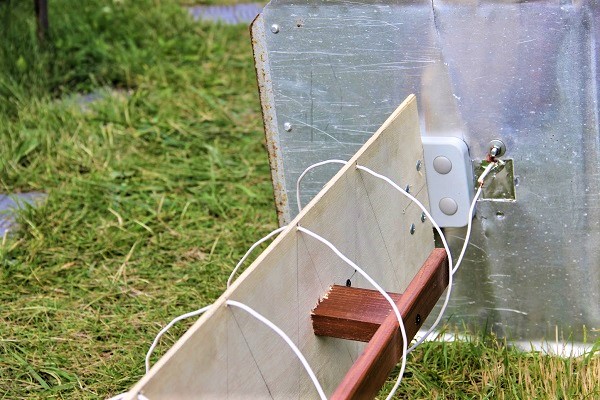

За работа ще е необходима плоската част на лопата за снег, която е изработена от неръждаема стомана. Ако в домакинството няма подобни предмети, то просто стоманен лист. Не е задължително да се изреже кръг от него, заготовката може да има форма на квадрат или правоъгълник.

За спиралата е необходим обикновен електрически проводник с диаметър 0,2 см, по-точно една от неговите медни жила в полимерна изолация. На практика е по-добре да се използва проводник, чието сечение е 5 пъти по-голямо – така обхватът на приема ще бъде по-широк. Необходим е и втори кабел с конектор – коаксиален, със съпротивление 75 Ω.

Ред на действията:

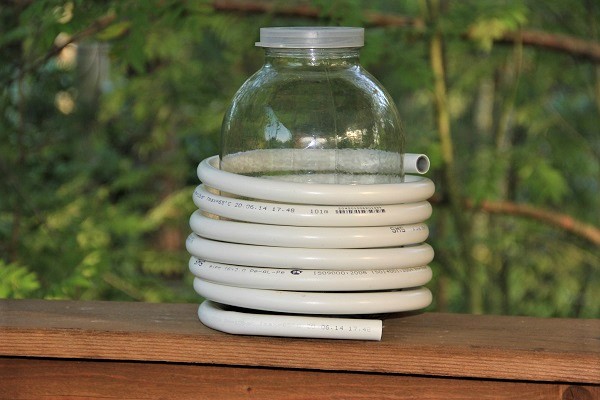

1. Да се създаде основа за навиване на кабела от лист шперплат и дървени летви. В идеалния случай вместо тях трябва да има диелектричен цилиндър.
2. Да се изправи стоманеният лист, да се фиксира перпендикулярно на основата с помощта на неподвижно винтово закрепване.
3. Да се извърши навиването на кабела с навивки съгласно изчисленията.
4. Да се присъедини коаксиалният кабел чрез усукване.

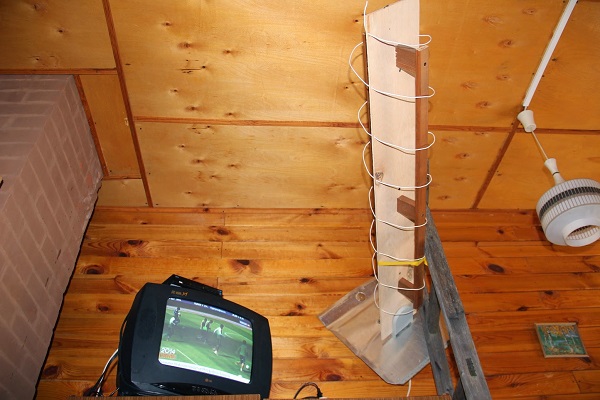

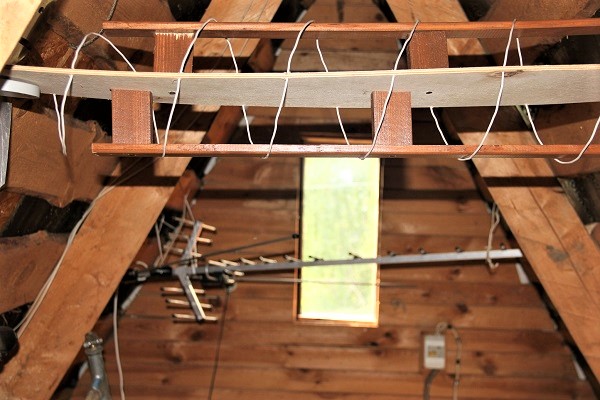

За тестване изделието трябва да се пренесе в горната част на къщата и да се инсталира на мансардата или на тавана – там, където антената ще бъде защитена от дъжд. Но това е при условие, че покривът е покрит с материал, през който свободно проникват вълните – например, меки керемиди.

Освен този модел за вилата могат да се изработят и други, не по-малко прости и ефективни варианти на антени от подръчни материали. В друга статия на нашия сайт сме представили подборка от най-добрите модели за вила с подробни инструкции за тяхното изработване.

Няколко препоръки относно използването и експлоатацията на спиралното домашно изделие:

Спиралната антена показа добри резултати на разстояние 90 км от най-близкия предавател на дециметрови вълни – два телевизионни канала работеха с удовлетворително качество.

Усилвател не е задължително да се използва. Той се прилага, ако дължината на снижаващия коаксиален кабел надвишава 3 м или към такава антена се включват още 1-2 телевизора.

Ако всички разгледани модели домашни изделия ви се струват сложни или не искате да се занимавате и да губите времето си за сглобяването им, винаги можете да купите готова антена в магазина, например сателитна. В такъв случай ще ви е полезна инструкция за монтаж на чинията и самостоятелна настройка на тюнера.

Изводи и полезно видео по темата

Експрес-антена от телевизионен кабел:

Биквадрат Харченко с рефлектор:

Изчисления и изработване на антена на решетка:

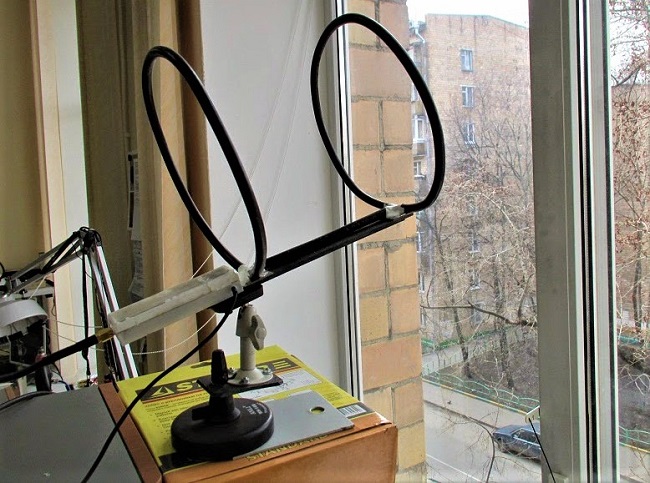

Тук са представени само четири ръководства за бързо изработване на домашна антена за телевизор, всъщност има много повече. Съществуват и по-сериозни варианти с точни изчисления по формули и с използване на допълнителни усилватели. Вие можете да изберете за начало най-простото устройство и да проверите дали наистина работи.

Ползвате ли самоделна антена за ТВ? Кой модел предпочетохте и колко време ви отне да я изградите? Разкажете, моля, в блока за коментари за опита си в изработването на устройството, покажете снимки на готовия продукт, като ги прикачите по-долу. Ако желаете, споделете с начинаещите полезни препоръки за сглобяване – вашият успешен опит ще вдъхнови за творчество други домашни майстори.
