Антенен усилвател за телевизор: принцип на работа и правила за избор на усилвател за ТВ антена

За да се подобри сигналът на телевизионния приемник в градски апартамент, а още повече в отдалечено от ретранслатора място – в село или на вила, се използва антенен усилвател за телевизор. Малко по размер и достъпно по цена устройство може да се инсталира самостоятелно, ако се подходи правилно към избора на модел.

Нека разгледаме техническите характеристики на устройствата и да анализираме критериите за избор на усилвател за домашна употреба.

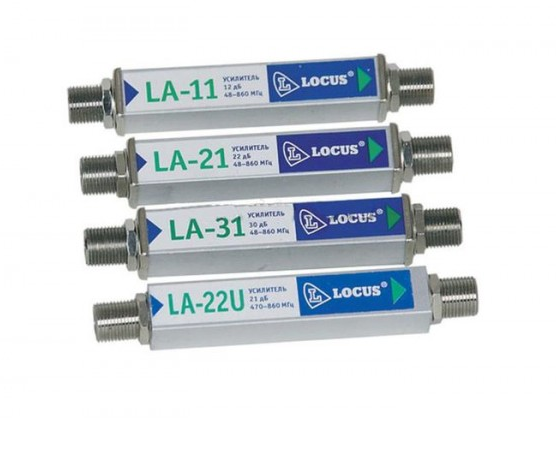

За какво е необходим усилвател на сигнала

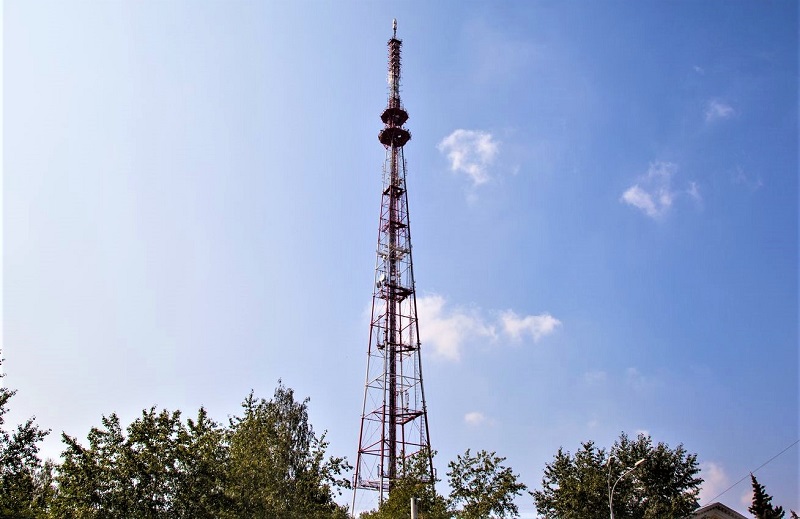

Ако телевизорът не работи от кабел или сателитна чиния, значи той улавя сигнал с помощта на обикновена антена – стайна или външна. Процесът на предаване става по следния начин: на определено разстояние една от друга са поставени кули, които ретранслират предаванията.

Битовите приемници – телевизорите – с помощта на антена улавят сигнали и ги преобразуват във видео, придружено със звук.

Добър сигнал се създава при условия на пряка видимост. Ако по пътя му се срещнат прегради под формата, например, на стоманобетонни конструкции, качеството на изображението и звука рязко спада

За да се стабилизира и подобри ТВ-сигналът, се използва усилвател за домашна телевизионна антена. Неговата значимост нараства там, където на покрива не е инсталиран общ мощен приемник, тоест извън града. Устройството помага да се постигне максимално ясна картина на екрана и чистота на звука благодарение на това, че намалява смущенията.

Някои антени се справят с предаването на сигнал самостоятелно, без свързване на допълнителни устройства. Ето защо преди покупка проучете техническите характеристики на антената и се уверете, че нейните възможности са ограничени и че настройката ѝ за получаване на качествено изображение и звук не е възможна без свързване на специално устройство.

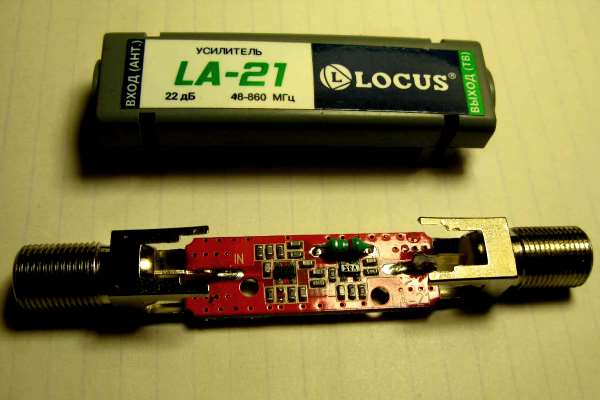

Принцип на работа на антенния адаптер

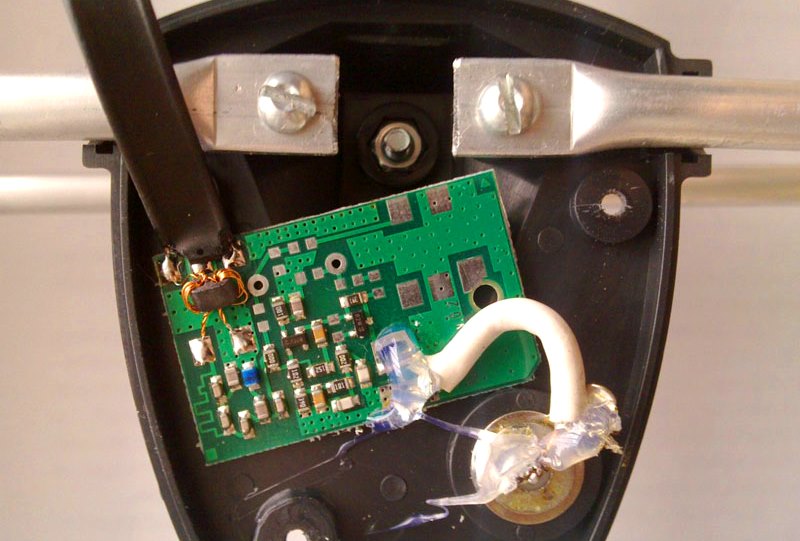

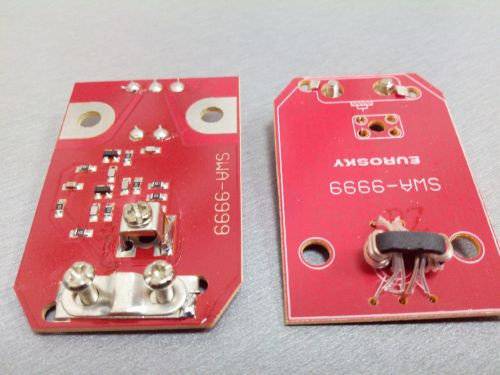

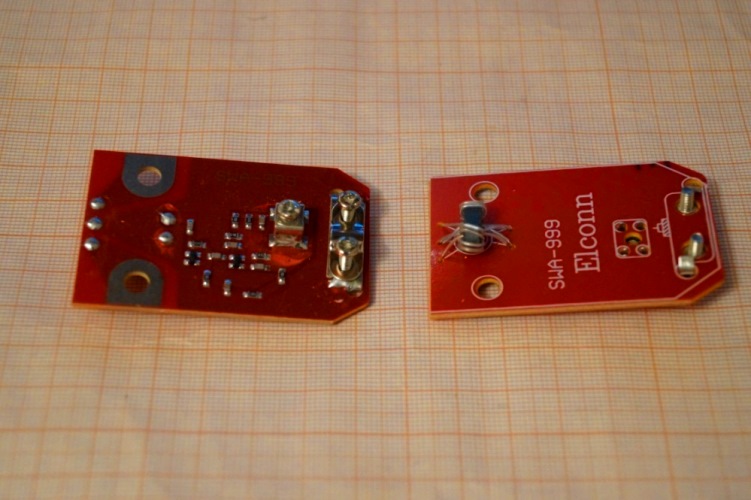

Усилвателите за телевизори са прости по устройство и могат да имат различна конструкция. Някои се състоят от две платки, на които е реализирана схема за намаляване на шума. Една от веригите изпълнява функцията на високочестотен филтър, втората е оборудвана с кондензатор за регулиране на честотите.

За да се настрои необходимият режим, се използват резистори. Честотата се регулира в два диапазона: в първия – около 48,5 MHz, във втория – 160 MHz.

Благодарение на регулирането може да се постигне максимално усилване на сигнала от 4,7 dB при работна честота 400 MHz.

Някои видове усилватели са предназначени за захранване от източник 12 V, т.е. могат да се свързват към акумулатор на автомобил. За постигане на стабилност се прилага стабилизатор, в чиято схема влизат електролит и диоден мост.

Редица устройства се присъединяват чрез коаксиален кабел, но с прилагане на дросел. Към телевизора те се свързват чрез кондензатор.

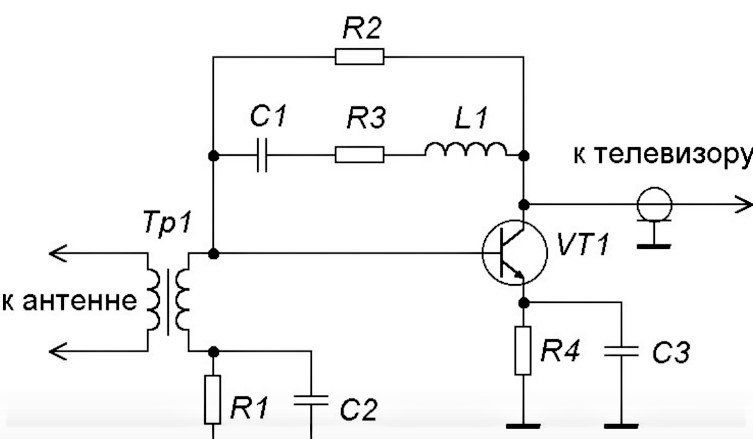

Нека разгледаме на примера на една от схемите на трансформаторен усилвател как работи устройството. Захранването на модула е организирано по сигнален кабел.

Антената се свързва директно към намотката на трансформатора. Усилвателният елемент VT1 е съгласуван с общ емитер. Обратната връзка се осъществява от елементите C1, R3, L1.

C1 – кондензатор, свързващ участъка на обратната връзка със захранването и работещ с ниски честоти. R3 – резистор, определящ стабилната работа на усилвателя в различни честотни диапазони. L1 – индуктивност, изравняваща амплитудата на честотите.

Обратната връзка на потока е организирана от веригата C3, R4, които заедно с R1 и R2 включват каскаден режим на работа. C2 – кондензатор, осигуряващ свързването на трансформатора.

Сигналът от антената постъпва в съгласуващ трансформатор, след това се предава през транзистор, усилва се и се стабилизира в емитера. След това се извършва честотна корекция на втората степен на каскадните транзистори, след което сигналът постъпва в телевизора.

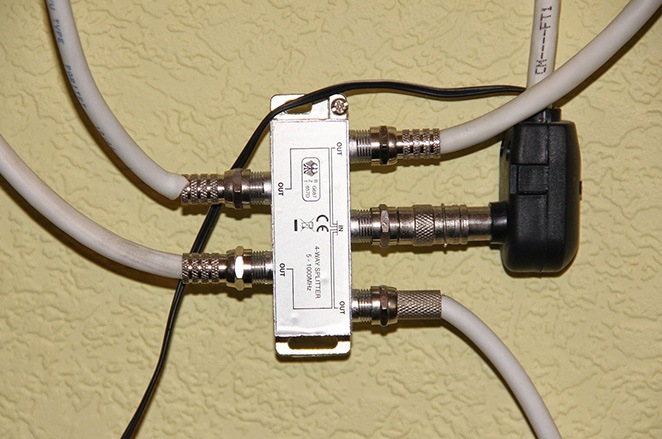

Ако в дома се използват няколко телевизора, то за свързване на кабела и усилвателя на сигнала се прилага разклонител с 3-6 конектора.

По този начин, благодарение на телевизионния усилвател, се повишава чувствителността, ограничена от шумове, а също така се компенсират загубите на приемания сигнал в коаксиалния кабел.

Видове телевизионни усилватели

Разделянето на устройствата на категории най-често се извършва по два параметъра: място на монтаж и честотен диапазон. Това се отнася както конкретно за антенни усилватели, така и за сродни аналози – телевизионни и сателитни.

Според честотния обхват се различават три вида:

• диапазонни;
• многодиапазонни;
• широколентови.

Диапазонният уред усилва сигнала само в определен, зададен честотен диапазон – метров или дециметров. Една от функциите му е да намалява шума, който се появява при увеличаване на дължината на кабела.

Многодиапазонните устройства работят с еднаква ефективност в различни честотни диапазони, също така могат да приемат сигнали от няколко източника.

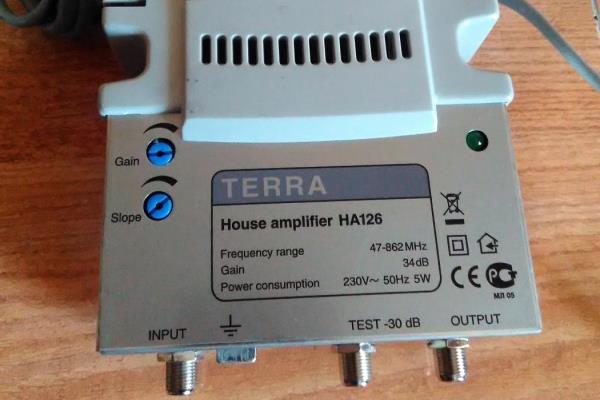

Широколентовият усилвател работи в метров и дециметров диапазон, използва се за цифрова телевизия.

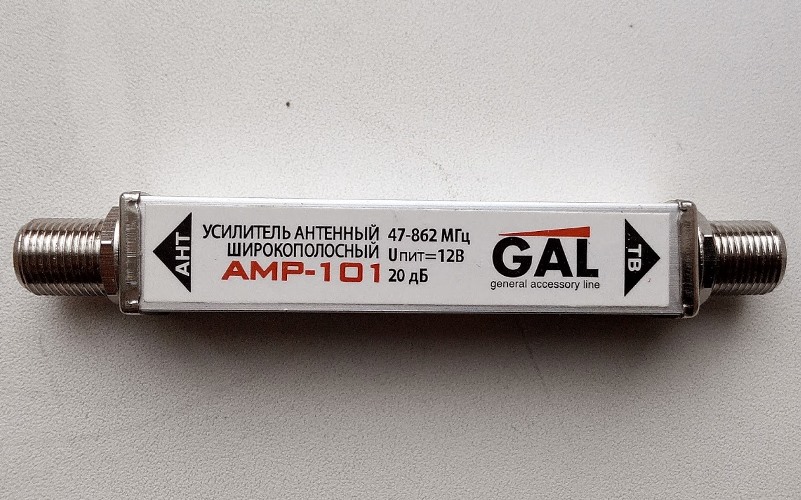

Пример за широколентово устройство – моделът GAL AMP-101. Свързването се осъществява чрез коаксиален кабел и сепаратор. Коефициентът на усилване е 20 дБ

Според мястото на монтаж всички устройства се делят на външни (мачтови) и вътрешни. Външните се монтират на мястото на инсталиране на телевизионната антена – на стълб или мачта, закрепена на балкона или покрива. Те се отличават с устойчива защита.

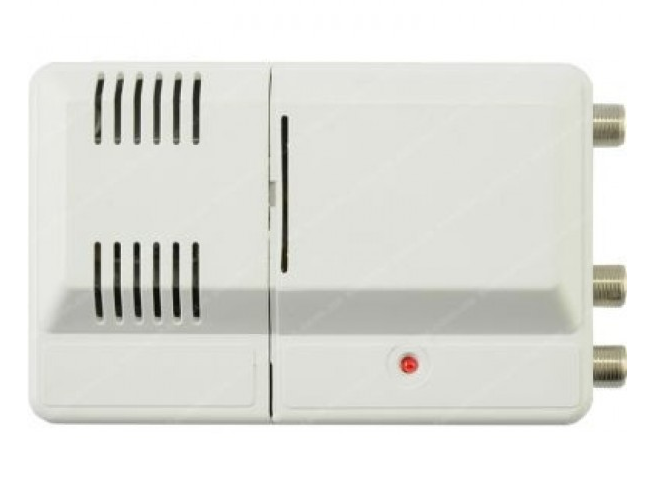

Вътрешните усилватели се разполагат близо до приемника. Техният минус са загубите, свързани с дължината на кабела.

Критерии за избор при покупка

Изборът на усилвател на сигнала за антената на телевизора зависи както от техническите критерии на самото устройство, така и от външни фактори, например мястото и условията на инсталиране. На първо място обаче винаги са характеристиките, които влияят върху качеството на сигнала – това, заради което обикновено се купуват допълнителни устройства.

Критерий #1 – работен честотен диапазон

Честотният диапазон свързва три устройства – непосредствено самия телевизионен приемник, антената и усилвателя. Първо се избира антената. Тук трябва да се помни, че широкодиапазонните губят спрямо теснопосочните, тоест сигналът ще бъде по-слаб.

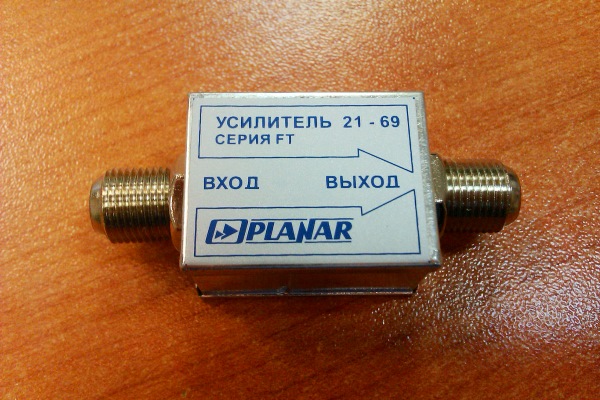

Антенен усилвател, работещ в диапазон 470-862 MHz и с коефициент на усилване не по-малък от 30 dB. Ако се осигури допълнителна защита от влага, може да се монтира на открито.

Ако зоната на приемане се намира недалеч от ретранслатора, тогава може да се закупи и «всевълнова антена», обхващаща по-широк диапазон. Обаче сигналът от отдалечена кула по-добре ще се улавя от устройство, предназначено за ограничен честотен диапазон – например, МВ или ДМВ.

Според честотната характеристика на антената се избира и усилвател. Ако той не съответства по диапазон, то и няма да работи.

Критерий #2 – коефициент на шум

Антенният усилвател трябва да коригира отношението сигнал-шум в посока на увеличаване. Обаче всяко устройство в процеса на предаване на данни получава своите шумове – и колкото по-силен е сигналът, толкова по-изразени са те.

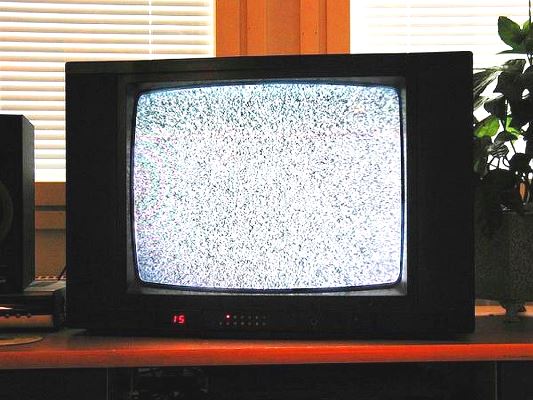

При голям показател на шум на екраните на телевизорите ще се вижда само интензивна шумова смущения, известна като «сняг». Изображението изчезва напълно, звукът също изчезва.

Счита се, че показателят на шум не трябва да надхвърля 3 dB – само така може да се гарантира добро качество на предаване на сигнала, но устройствата от последно поколение имат и по-ниски стойности – под 2 dB.

Критерий #3 – коефициент на усилване

Не трябва да се смята, че колкото по-висок е коефициентът на усилване на сигнала, толкова качеството на предаване ще бъде по-добро. Всъщност прекомерното усилване води до изкривяване на сигнала, при което възниква обратен ефект – клипинг или претоварване.

Параметърът се измерва в dB и има средни стойности:

• дециметрови – 30-40 dB;
• метрови – 10 dB.

По този начин дециметровите могат да обхващат и 22, и 60 канала, а метровите – не повече от 12. Ако усилвателят повишава коефициента с 15-20 dB, това се счита за добър резултат.

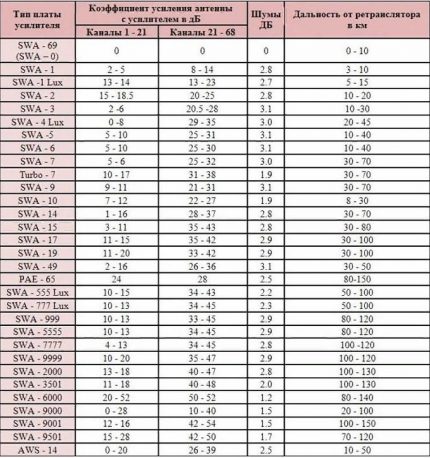

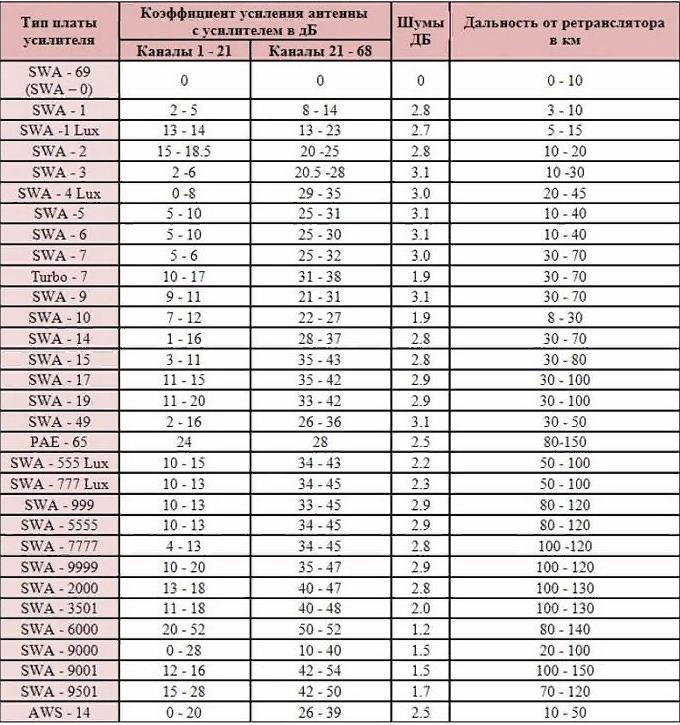

При избора на усилвател по коефициент е необходимо да се вземат предвид реалните условия и нивото на приема. Обикновено се ориентират по разстоянието до кулата, тоест ретранслатора.

Усилвателят обикновено се използва, ако разстоянието от ретранслатора до приемника е не по-малко от 9 км. Ако кулата се намира на 150 км или по-далеч, използването дори на мощно устройство е безполезно – това е максимумът, за който са проектирани битовите модели.

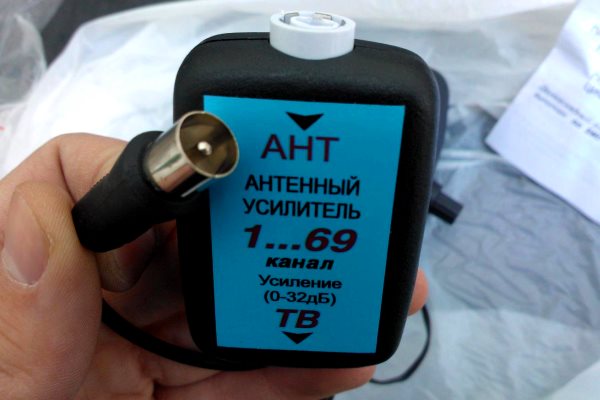

За да не се изпадне в неприятна ситуация, може да се избере устройство с възможност за регулиране, допълнителна настройка. Универсални модели има много, като те са проектирани за различни разстояния.

Ако кулата се намира в пряка видимост, усилвател не е необходим.

Критерий #4 – активен или пасивен

Ако се разглежда принципът на действие на уреда, трябва да се вземе предвид разделението на активни и пасивни. Пасивният работи в автономен режим, а активният се нуждае от допълнително захранване от мрежата. Най-често устройството се свързва чрез преходник – адаптер от 9 V или 12 V.

Колкото по-близо е мястото на инсталиране на активното устройство до телевизора, толкова по-качествен ще бъде сигналът. Дългият кабел увеличава риска от поява на смущения, които не могат да се отстранят чрез регулиране.

Ако устройството се намира на открито, е необходимо да се осигури защита от влага и валежи. Понякога се реализира следният вариант: антената с усилвателя се монтира отвън, а адаптерът се оставя вътре в стаята.

Но е по-добре да се следват инструкциите на производителя, който обикновено предупреждава за възникване на смущения при неправилна инсталация.

Обзор на популярни модели

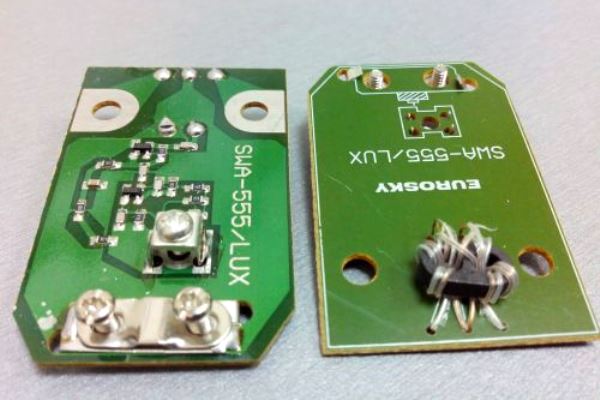

Някои усилватели са търсени благодарение на простото си устройство, ниска цена и лесен монтаж. При необходимост уредите могат да се инсталират, заменят или ремонтират самостоятелно.

Когато закупувате устройства за външна употреба, погрижете се за тяхната херметичност. Забелязано е, че външните уреди се налага да се сменят приблизително веднъж на 2 години, въпреки тяхната защита, затова, ако има възможност да инсталирате усилвателя под покрива, възползвайте се от нея.

Изводи и полезно видео по темата

Основното за популярните усилватели:

Преглед на универсални широколентови устройства:

Ако на екрана на телевизора изображението «снежи» или направо се разпада на пиксели, препоръчваме да подобрите качеството на приема на сигнала с помощта на усилвател за домашна телевизионна антена. Трудности със самостоятелното свързване обикновено не възникват, ако точно следвате съветите на производителя и вземете предвид характеристиките на антената и уреда.
