Антена за вила със собствени ръце: варианти и схеми на самоделки + инструкции за изработка

Благоустрояването на крайградския парцел предполага повишаване на комфорта на живот на виларите. Един от неизменните атрибути на пасивното забавление е телевизорът.

Далеч от града често възникват проблеми със сигнала и качеството на излъчване. Изработената антена за вила със собствени ръце позволява да се реши този въпрос, като се похарчат минимум средства и време. Вариантите на самоделните устройства са много, изборът им се определя от отдалечеността от телевизионната кула и вида на сигнала.

В този материал ще разгледаме сглобяването на най-простите модели самоделки – в статията са дадени подробни инструкции за изработка със схеми и чертежи. Също така има списък на необходимите за работа материали и инструменти.

Нюанси при изработката на уловители на сигнал

Пристъпвайки към изработката на самоделното устройство, е необходимо да имате представа за възможните варианти на конструкции и правилата за тяхното сглобяване.

Цялото многообразие от телевизионни антени се приема да се подразделя на няколко вида:

1. Всевълнови. Честотнонезависимата антена е най-евтината, лесна за изработка. Основата – метална рамка, а като приемници – тенекиени съдове или бирени кутии. Конструкцията не притежава високи работни параметри, но напълно ще подхожда за вила, ако излъчващата кула е разположена наблизо.
2. Логопериодични. Принципът на работа е сравним с риболовна мрежа, която сортира улова при улавяне. Устройството не е сложно за изработка, а неговите параметри надвишават характеристиките на всевълновите модели. Антените се отличават със съгласуваност с фидера по всякакви диапазони.
3. Дециметрови. Конструкции, които функционират добре независимо от условията на приема. Възможни са различни форми на изпълнение: зигзаг, ромбове, кръг и т.н.

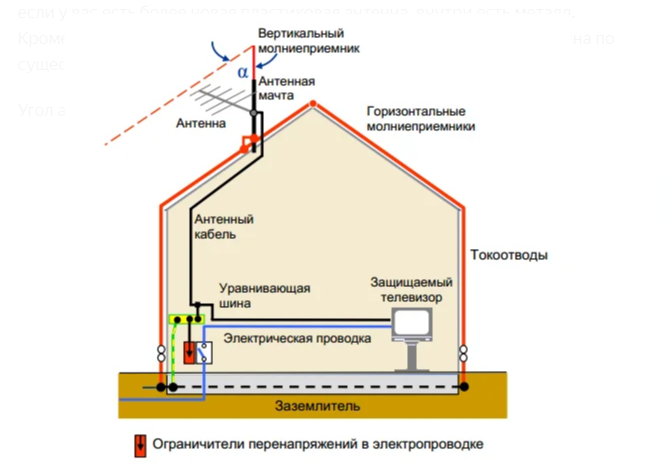

Частите на антената, по които циркулират токове на полезния сигнал, се съединяват със заваряване или спояване. Въпреки това при поставяне на устройството на покрива на къщичката такива контакти с течение на времето ще бъдат разядени от корозия.

Едно от условията за достатъчна чистота и устойчивост на приема е минималният брой съединения в конструкцията на уловителя на сигнала

Освен тази норма, при ръчното създаване на антена за вила е желателно да се спазват следните правила:

1. Централната жила и оплетката се правят от евтини сплави, устойчиви на корозионни процеси. Те обаче се спояват лошо – работите се извършват с особено внимание, за да не се прегори проводникът.
2. За съединяване на елементите трябва да се използва поялник на 40 W, флюс-паста и лекотопим припой.
3. Изпозването на алуминиева тел за изготвяне на деталй е нежелателно. Материалът бързо се окислява, губи спосбността да провежда сигнаа. Оптимален вариант – мед, достъпна алтернатива – месинг.

Приемната площ на уловителя трябва да бъде голяма. За да се увеличи, към рамката, която отсива ефирния шум, могат симетрично да се прикрепят металически пръти.

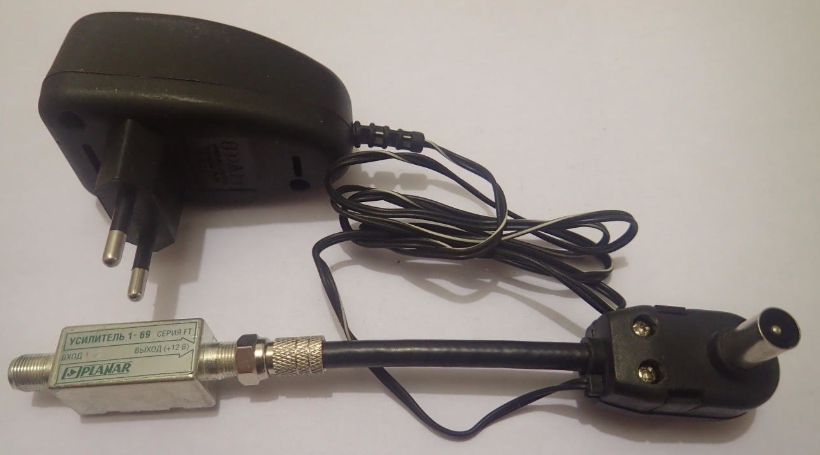

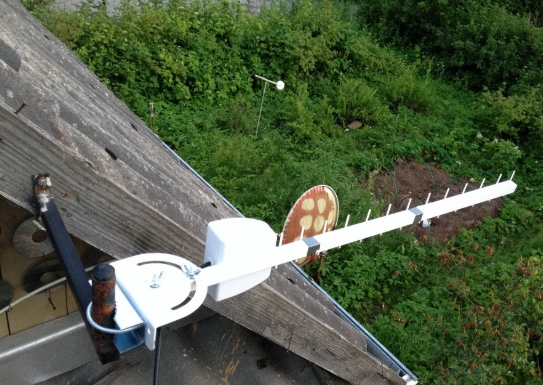

Свързването на най-простия усилвател на сигнала към антената значително ще подобри качеството на ефирното предаване. Фабричните изделия вече са оборудвани с този елемент

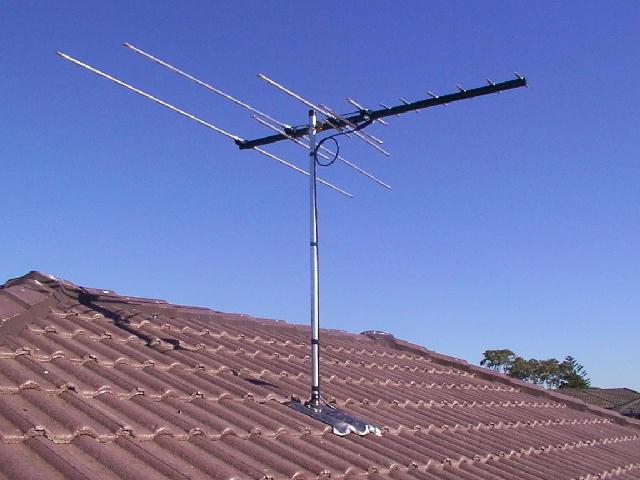

Тандемът на самоделната антена и усилвателя ще обезпечи необходимата мощност на приема. Достатъчно е конструкцията да се изнесе на покрива и да се монтира в посока на близката телевизионна кула.

Инструкции за сглобяване на най-добрите антени

Със собствени ръце можете да сглобите много интересни и ефективни антени.Нека разгледаме подробни инструкций за изработка на най-добрите и най-лесните за направа модели.

Самоделка #1 — проста телевизионна антена

Ако ретранслаторът се намира на разстояние до 30 км от вилата, то подходяща е най-обикновената конструкция, сглобена от две тръби и кабел. Кабелът се свързва към съответния жак-вход на телевизора.

Схема и избор на материали

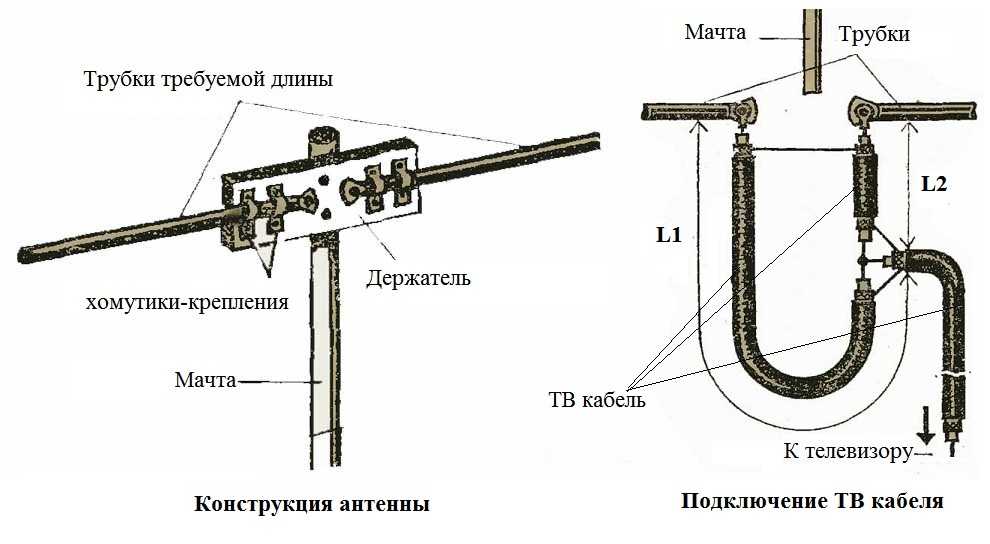

Типичното устройство на примитивна вилна антена е показано на фигурата по-долу. Вижда се, че две тръби с еднаква дължина се съединяват на плоча, която от своя страна се фиксира към мачтата.

Тръбният уловител на сигнала может да се изготи за няколко часа. Работите не изискват никаква квалификация на изпълнителя и наличето на скъп инструмен.

Първо на първо трябва да се знае честотата на излъчване на месната телевизионна кула – от параметъра зависи дължината на тръбите.

Диапазонът на честотната лента е 50-230 MHz. За всеки канал е необходима своя дължина на антенните "мустаци".

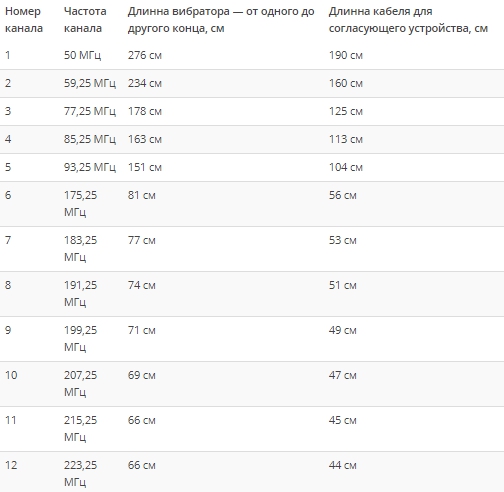

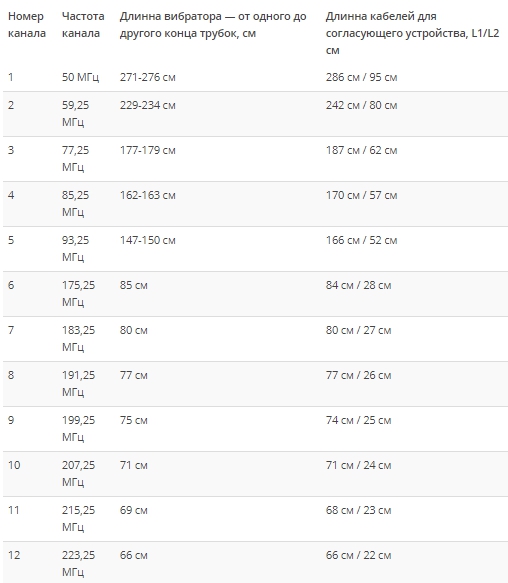

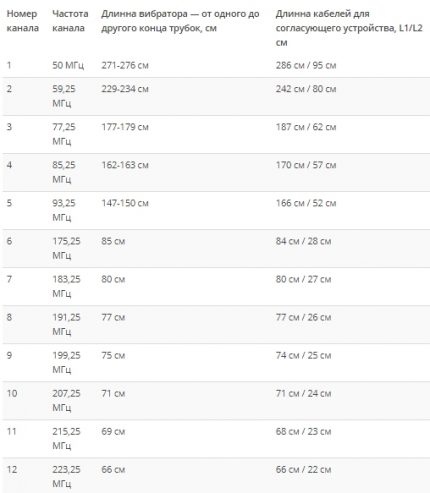

В таблицата са показани параметри на конструкцията на уловителя на сигнала въз основа на честотата на предаваните ефири. Честотната лента е разделена на 12 канала

За изработката на антената са подходящи тръби от дуралуминий, стомана, месинг. Диаметърът им може да варира в границите – 8-24 мм, най-често се вземат 16 мм. Основното условие е отрезите да са еднозначни, приготвени от тръби с еднкакви свойства.

Необходими материали:

• металическа тръба – отрез с 6 см по-къс от дължината, определена по табличните стойности;
• жичка със съпротивление 75 ома, необходимата дължина – разстоянието от телевизора до антената плюс 2 метра за провисване и съгласуваща примка;
• дебел електроизолационен гетинакс – дебелина от 4 мм;
• метални ленти, скоби за фиксиране на тръби върху плочата;
• мачта за антената – това може да бъде ъглов профил, при незначителна височина е допустимо използването на дървена греда.

За работата е желателно да се запасите с поялник, припой, флюс. Съединенията на централните проводници се препоръчва да бъдат споени – това ще удължи срока на експлоатация на устройството и ще повиши качеството на изображението.

За защита от окисление участъците на съединенията трябва да се залеят със силикон, епоксидна смола. Достъпен, но ненадежден начин – обвиване с изолента.

Сглобяване и настройка на изобретението

Първо се отрязва необходимия размер на тръбата и се разрязва на две равни части. Може да се използват клещи за метал.

Следващата стъпка – сплескване на тръбичките от едната страна за удобно закрепване към държателя. Отрезките се прилагат към гетинакса, набелязват се точките на фиксиране.

Разстоянието между вътрешните краища на тръбичките – 6 см, между външните – дистанция, посочена в таблицата.

Последващ ход на работите:

1. Закрепете антенните рамена към държателя със скоби, а самата плоча от гетинакс фиксирайте върху мачтата.
2. Свържете тръбите чрез съгласуващо устройство – кабелна примка тип РК-1,3,4. Параметрите на елемента са показани в дясната колона на таблицата, принципът на изработка – на схемата на устройството на антената.
3. Централните жици се запояват към краищата на тръбичките, оплетката се свързва с парче от аналогичен проводник.
4. Съединете централните проводници на краищата на съгласуващата примка с телевизионния кабел. Оплетката свържете с меден проводник.
5. На щангата фиксирайте примката и идващия надолу проводник.
6. Мачтата се издига на покрива на вилата, настройте антената.

За определяне на оптималното положение на устройството са необходими двама души. Първият завърта антената навън, а вторият следи за промяната на изображението по телевизора.

За бърза настройка можете да погледнете при съседите, от коя страна на къщата е разположен приемникът и накъде са насочени вибраторите.

След улавяне на добро качество на сигнала, конструкцията се закрепва в избраното положение.

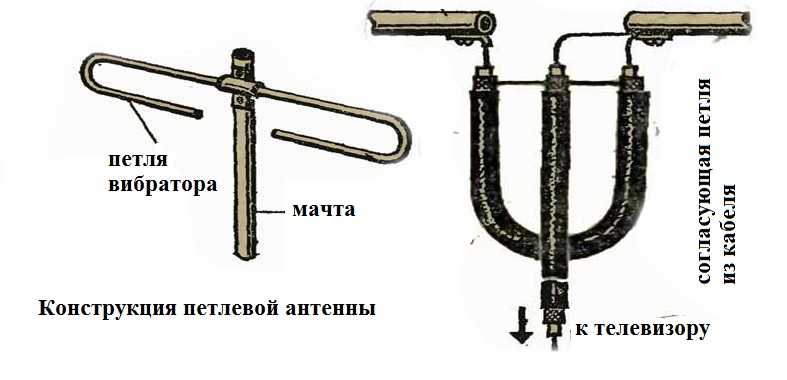

Самоделка #2 — контурна антена от тръба

Модулът е малко по-сложен за създаване, но разширява радиуса на приемане до 40 км. Основната трудност се състои в необходимостта от огъване на тръбата.

Радиусът на огъване няма особено значение. Основните изисквания към устройството: разстояние между вътрешните краища – 65-70 мм, равномерност и симетричност на разположението на рамената.

Дължината на кабела и тръбата се изчислява въз основа на честотата на излъчване на телевизионните канали.

За необходимия параметър се правят заготовки – отмерва се и се отрязва вибраторът, проводникът за съгласуващото устройство. Препоръчителен диаметър на тръбата – 12-18 mm.

Таблични стойности на съответствието на честотата на канала и параметрите на сигналния приемник. Например, при показател на ефира от 93,25 MHz дължината на тръбата трябва да бъде 151 cm, а дължината на съгласуващия кабел – 104 cm

Сглобяването започва с огъване на тръбата. Краят на вибратора се сплесква и запоява. Тръбата се напълва с пясък, и вторият край се затваря по аналогия с първия. Краищата могат да се запушат, като се поставят тапи на силикон.

Огънатата тръба се закрепва на мачтата. Към краищата на вибратора се завинтват и запояват съгласуващите примки, фиксира се телевизионният кабел. С меден проводник се закрепва оплетката и се пристъпва към настройка.

Самоделка #3 — уловител на сигнал Харченко

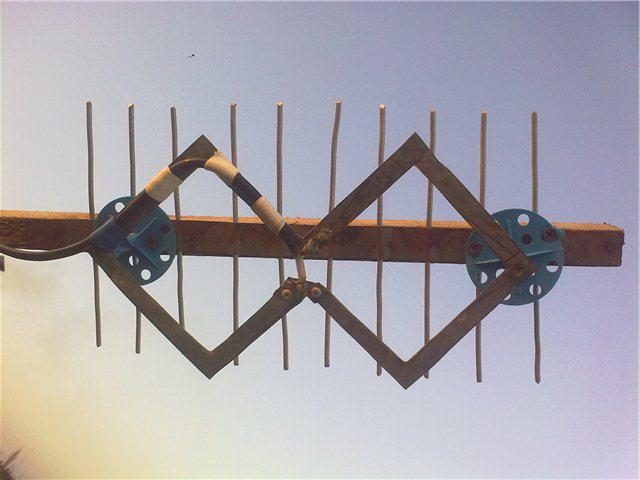

Телевизионната антена „осморка“ или „зигзагообразна“ е подходяща за цифрова телевизия DVB-T2, излъчване на ефир в диапазона ДМВ. Модулът е лесна за изработка. За реализацията на проекта ще е необходим токопроводим метал.

Изчисляване и изготвяне на чертежа

Устройството на телевизионната антена е твърде примитивно – два квадрата/ромба, свързани помежду си. В оригиналния вариант модулът на Харченко предвижда разположение на отражателя зад формираните елементи.

Поле от метални ленти е необходимо за аналогови сигнали. Приемът на цифрова телевизия е възможен и без отражател. Полето може да се обустрои по-късно, ако приемът е слаб.

За изработката на зигзагообразна антена не е задължително да се изчислява дължината на вълната. Препоръчително е конструкцията да бъде по-широколентова – това ще увеличи възможностите ѝ.

Ако желаете, можете да изчислите параметрите на устройството. Стойността на вълната на предавания сигнал се разделя на 4 – получената стойност е страната на квадрата.

Между двете части на телевизионната антена трябва да има малко разстояние. За да се спази разстоянието, е достатъчно да направите външните страни по-дълги, а вътрешните – по-къси. Дължината на страните (В1 и В2) – по ваше усмотрение.

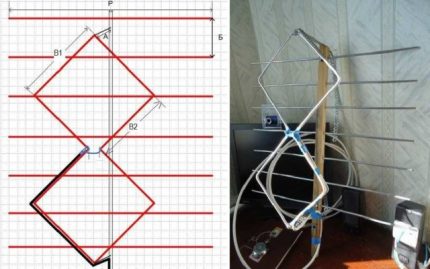

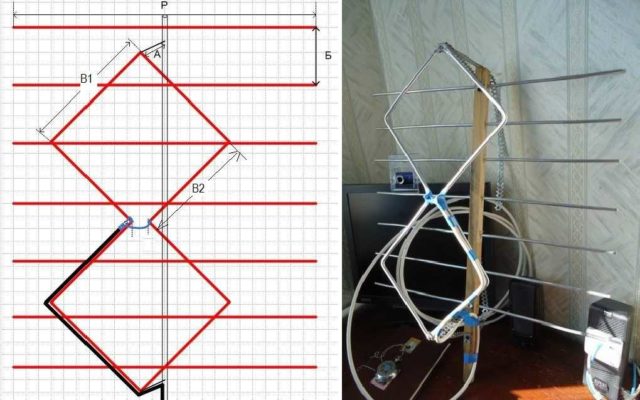

На дадения пример е показан чертеж на антена с параметри на страните: В1 – 14 cm, В2 – 13 cm. Разликата в дължините от един сантиметър дава необходимото разстояние между квадратите.

Долните участъци се удължават с 1 cm. Тази междина е необходима под примката за запояване на антенния кабел.

Изработка на рамка и подготовка на кабела

Следващите изчисления ще бъдат направени спрямо данните от чертежа, показан по-горе. Общият периметър на квадратите е 112 cm. Трябва да отрежете жица с нужната дължина и да оформите детайла по схемата.

Ред на работа:

1. Огънете жицата по средата под прав ъгъл.
2. Следват два участъка по 14 см, а след тях страни по 13 см. След всяко огъване проверявайте правилността на ъглите – трябва да са строго 90 градуса.
3. Когато първият квадрат е оформен, пристъпете към създаване на втората фигура. Отново следват различни елементи по 14 см, а след тях – две части по 13 см + 1 см.

Допустими са незначителни отклонения в дължината на страните. Основното е да се спазват правите ъгли.

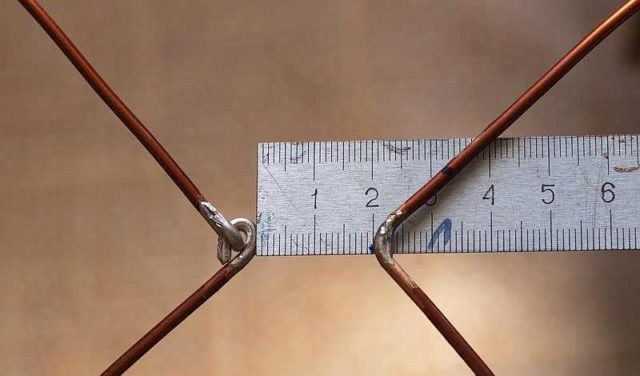

Ако оформянето на конструкцията е извършено правилно, то между двете части на телевизионната антена трябва да се получи разстояние от 1,5-2 см.

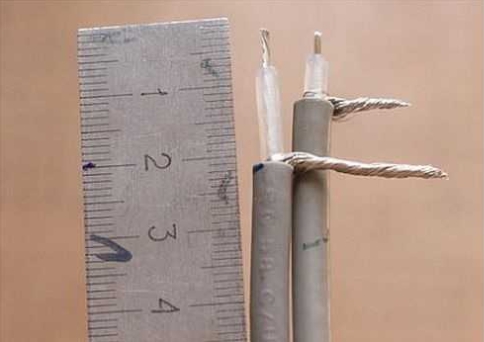

Следваща стъпка – подготовка на кабела. Почистете го от двете страни. По обиколката на кабела направете разрез, като отстъпите от ръба 2-2,5 см.

Извършвайте работата внимателно, за да не повредите вътрешната оплетка. По линията на разреза леко пречупете кабела и отстранете изолацията.

Усучете оплетката и фолиото в сноп. Трябва да се получат два проводника: централна моножила и усучка. Калайдисайте и двата елемента. Проводникът трябва да стърчи 2 см, отрежете излишъците.

От втората страна на кабела запоете конектор. Почистете проводника на 1 см, оформете проводниците и ги калайдисайте.

На участъците за изпълнение на спойката почистете конектора с шмиргел, изтъркайте с алкохол. Към централния изход запоете моножилата, към страничния – усучката. Захвата около изолацията притиснете, навийте пластмасовия накрайник, алтернатива – запълнете с токонепроводим уплътнител. Преди изсъхване на състава сглобете конектора.

Ред на свързване на елементите

Финалният етап на сглобяване – съединение на рамката и кабела. Ако няма привързване към конкретен канал, спойката е по-добре да се направи в средната точка за разширяване на обхвата на сигнала.

Свържете подготвения край на кабела с двете страни на квадрата по центъра. Преди окончателното закрепване можете да проверите работоспособността на антената. Ако всичко е наред, извършете уплътняване на мястото на спойката.

Най-надеждният метод – запълване със силикон или лепило. За корпус ще свърши работа пластмасов капак от петлитрова бутилка.

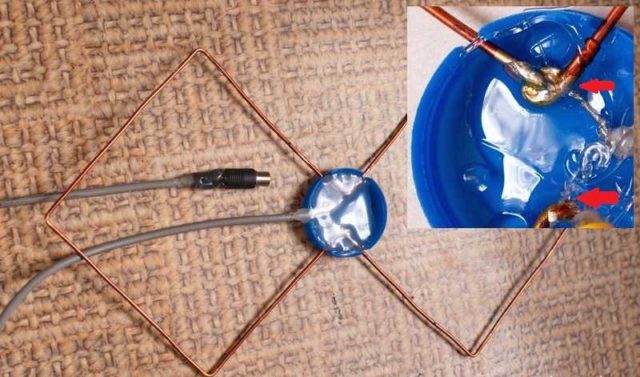

В мини-съда направете отвори за елементите на квадратите, поставете рамката с проводника и запълнете с уплътняващ състав.

Самоделка #4 — антена «двоен квадрат»

Теснолентовата конструкция ще позволи да се реши проблемът със слабия сигнал или блокирането на предаването от по-силен ефир. Антената ще подхожда и за приемане на цифрова телевизия. Основното условие за работа – ясна ориентация към разпределителя на сигнала.

Схема на устройството и размери

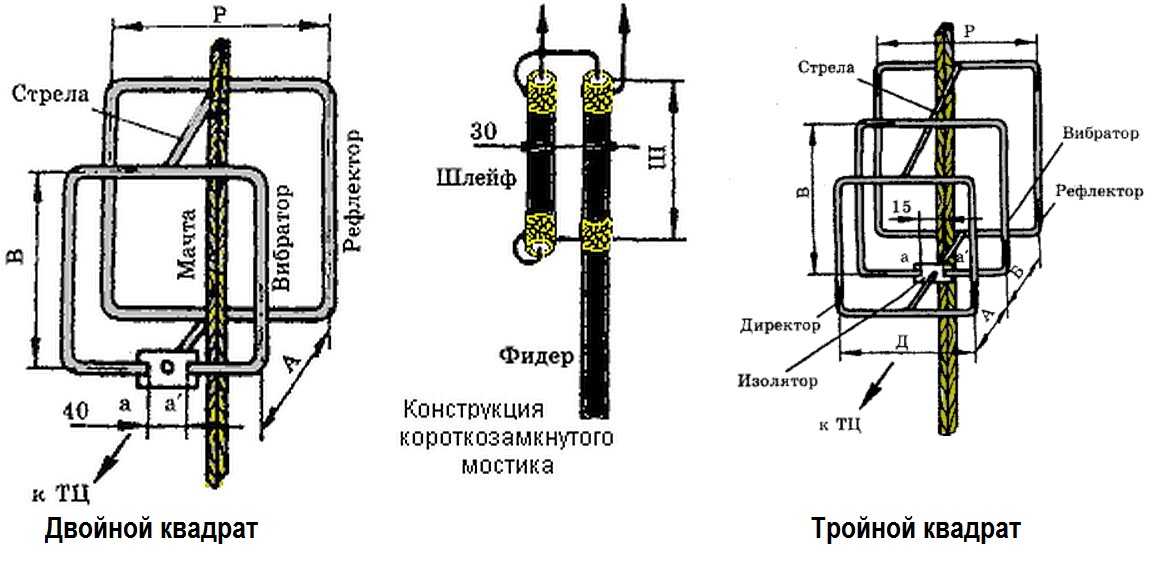

Конструктивно телевизионната антена е представена под формата на две рамки, свързани отгоре и отдолу със стрели. Големият квадрат е рефлектор, по-малкият – вибратор.

Възможна вариация с три рамки, осигуряваща висок коефициент на усилване на сигнала. Най-малкият квадрат е директор

Горната стрела се прави от метал, а долната от гетинакс, текстолит или друг изолационен материал.

Изисквания към устройството на телеантената:

• центровете на квадратите трябва да са на една линия, тази права е насочена към предавателя;
• по-малката рамка има отворен контур, краищата се фиксират към текстолитовата плоча;
• горната част на мачтата под антените се прави от дърво.

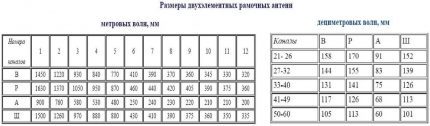

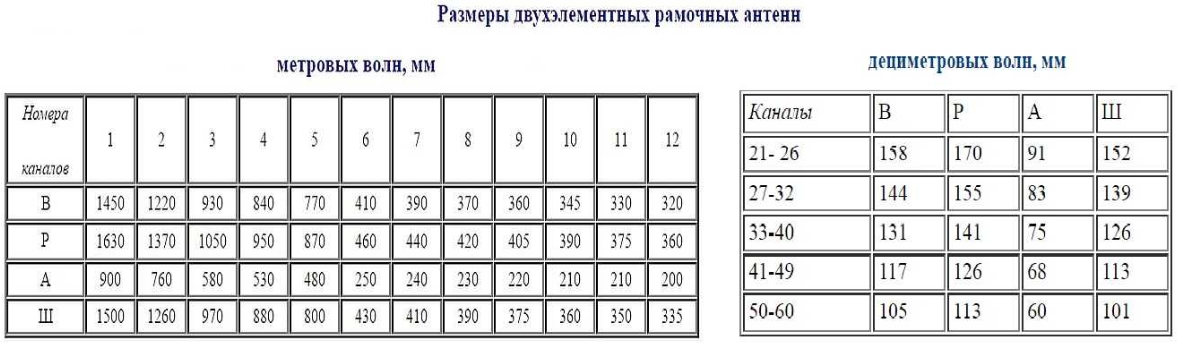

Параметрите за изработка на двуелементни рамочни телеантени се вземат от таблицата. Размерите на работните елементи зависят от типа вълни: дециметрови или метров.

Пояснения към таблицата: В – дължина на страната на по-малкия квадрат, Р – стойност на по-голямата рамка, А – разстояние между двата елемента, Ш – шлейф в късосъединения мостик

В трирамковата конструкция разстоянието между краищата на средната рамка се увеличава до 5 см.

Сглобяване и свързване

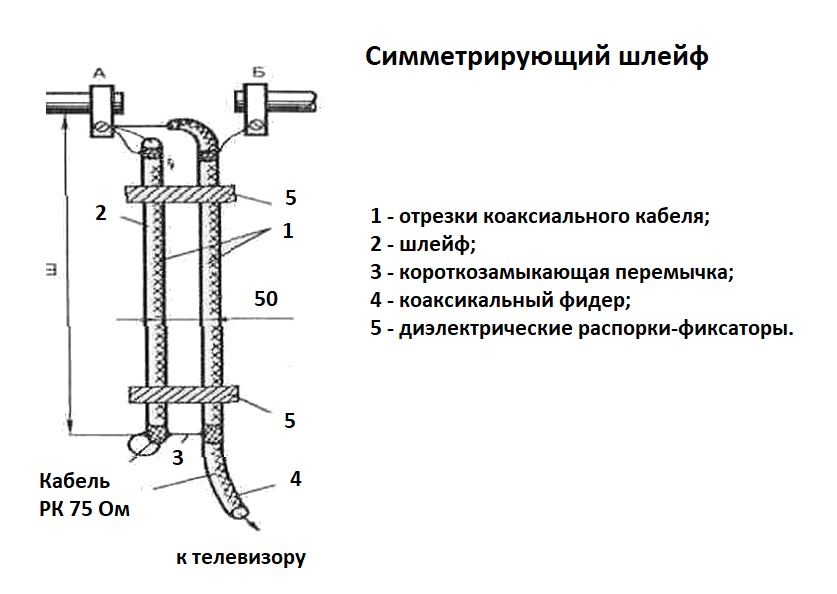

За свързване на рамката с антенния кабел ще е необходим симетриращ късосъединен шлейф. Устройството се изгражда от участъци на антенния проводник.

Десният елемент е шлейф, скъсеният ляв е фидер. На мястото на тяхното съединяване се закрепва телевизионният кабел. Дължината на отрязъците се определя по таблицата, като се взема предвид дължината на вълните на сигнала.

Преди окомплектоването на елементите се извършва тяхното почистване. От шлейфа се сваля алуминиевият слой, оплетката се усуква на сноп. Централният проводник се отрязва.

С фидера се извършват същите действия, като се оставя сърцевината на кабела.

По-нататъшна последователност на работите:

1. Към левия край на вибратора се запоява централната жила на фидера и оплетката на шлейфа.
2. Към десния край на активната рамка се прикрепя усучката на фидера.
3. Долната част на шлейфа се съединява с оплетката на фидера чрез метален мост. Сноповете се запояват с леснотопим припой.
4. Орязъците на кабела трябва да вървят успоредно, разстоянието – 5 см. За да се фиксира разстоянието, се използва диелектричен материал. Съгласуващото устройство се монтира на текстолитова плоча.
5. Телевизионният кабел се запоява към долната част на фидера, като се съединят съответните елементи – оплетка с оплетка, пръчка с пръчка.

Използването на съгласуващото устройство намалява вероятността от смущения, премахва ефекта на двойното изображение. Без него не може да се мине при значително отдалечение от предавателя.

Самоделка #5 — телеантена от тенекиени кутии

Оригиналното изпълнение на антената от подръчни средства значително подобрява качеството на сигнала. Такъв вариант е подходящ за вила в предградието, недалеч от телевизионната кула.

За създаването на примитивно устройство са необходими: 2 бирени кутии от 0,5 или 0,75 л, самонарезни винтове, телевизионен кабел 3-5 м, отвертка, поялник, калай, дървен щифт или закачалка, изолирбанд.

Следващите действия могат да се разделят на няколко етапа.

Подготовка на кабела и извеждане на контактите

При подготовката на кабела почистете изолацията, като отстъпите 10 см. Разделете кабела на два проводника – централна жила и усуканата оплетка. На втория край на кабела трябва да монтирате обикновен щекер.

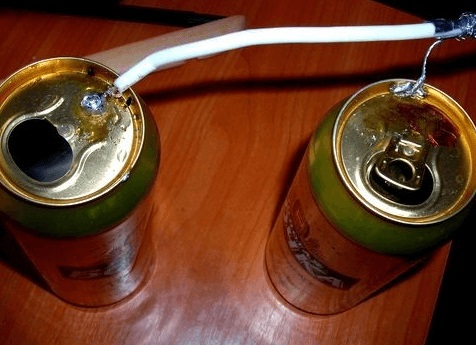

При свързване на контактите усуканият екран на кабела се закрепва към едната консерва, а медената жила – към другата. За фиксиране са подходящи самонарезни винтове.

За по-добро качество на изображението е препоръчително да се засилят закрепванията чрез запояване. Съединителните места трябва да се херметизират.

Сглобяване на конструкцията на самоделката

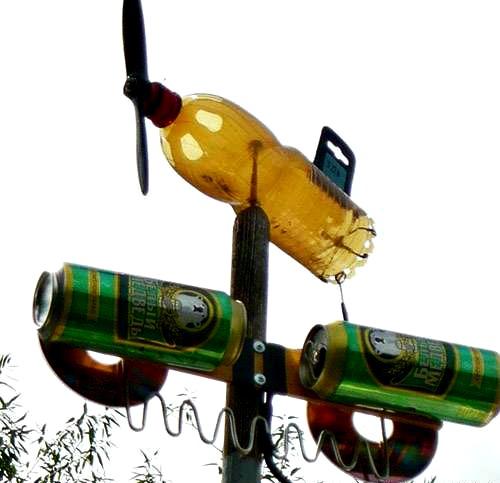

При сглобяването трябва да се изработи носеща конструкция за приемника на сигнала. В най-простия вариант могат да се използват обикновени закачалки за дрехи. Подхожда и дървена пръчка.

Консервите се фиксират към мачтата с тиксо или изолационна лента, издигат конструкцията на покрива и пристъпват към настройката, като избират оптималното местоположение на импровизираната антена.

В работата трябва да се използва съд с гладка повърхност, оребрените материали не са подходящи. Консервите предварително се измиват и изсушават.

Изводи и полезно видео по темата

Поетапна инструкция за изработка на телевизионна антена от алуминиеви консерви:

Изчисление и сглобяване на антена за цифрово излъчване по Харченко:

Домашно изработената конструкция ще ви позволи да спестите от бюджета, тъй като примитивен уловител на сигнал може да се направи от подръчни средства. Работата по изработката не отнема много време.

При спазване на редица норми, технологията на сглобяване и свързване, ще се получи ефективно устройство за замяна на стандартната телевизионна антена.

Имате ли инсталирана домашно изработена антена на вилата си? Споделете, моля, с другите потребители уникална снимка на вашата самоделка, разкажете какви подръчни материали са ви били необходими и колко време ви отне сглобяването.

А може би сте сглобили телевизионна антена по някоя от разгледаните в този материал схеми? Разкажете за опита си с този модел и добавете снимки в блока за коментари.
