Контролна тръба на газопровода: предназначение + правила за инсталиране върху обвивката

Подземното полагане на газопроводните магистрали има много предимства. Те не развалят екстериора на градските сгради и крайградския пейзаж, не пречат на движението на транспорта, не налагат изместване на съществуващи постройки. Но имат съществен недостатък – това е сложността на мониторинга както на самата тръба, така и на средата, която се транспортира по нея.

Ще ви разкажем как контролната тръба на газопровода помага да се следи състоянието на системата. Ще ви запознаем с особеностите на конструкцията на това устройство. Ще разгледаме вариантите за разположение и правилата за монтаж.

От представената от нас статия ще научите къде и в каква последователност се инсталират контролните тръби на газопроводната система. Ще се запознаете с особеностите на закрепването им върху обвивките и върху полукръглите кожуси. Ще разберете колко е необходимо да се следи техническото състояние на подземния тръбопровод.

Цел на мониторинга на състоянието на подземния газопровод

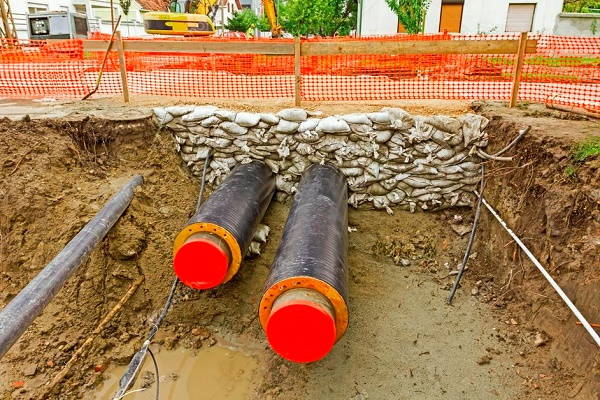

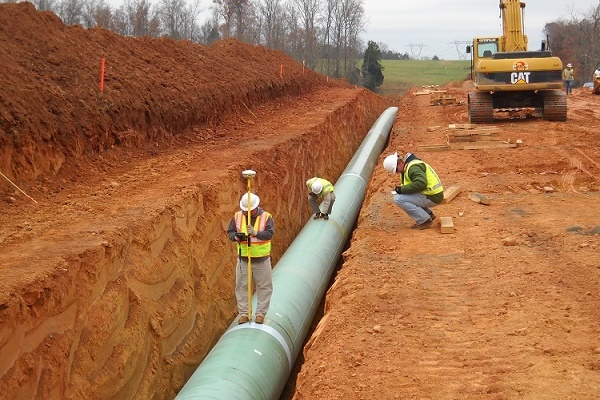

Положените в окопи газопроводни магистрали се нуждаят от редовен оглед не по-малко от надземните трасета. Разбира се, те не са заплашени от чисто механични повреди, както се случва с открито положените комуникации. Въпреки това причините за безпокойство относно състоянието им за газовите специалисти са не по-малко.

Ако тръбата, транспортираща синьото гориво, е потопена в почвата:

• Трудно е да се следи механическото състояние на газопровода, а върху стените му въздейства налягането на почвата, теглото на сгради и пешеходци, както и на преминаващия транспорт, ако магистралата минава под шосе или железопътна линия.
• Невъзможно е своевременно да се открие корозия. Тя се причинява от агресивните подпочвени води, от самата почва, в чийто състав има активно действащи компоненти. Загубата на първоначалните технически характеристики се улеснява от технически течности, проникващи на дълбочината на полагане на трасето.
• Трудно е да се определи загубата на херметичност, появила се поради нарушаване на целостта на тръбата или на заваръчния възел. Причината за загуба на херметичност обикновено е окисление и ръждясване на металните тръбопроводи, обикновено износване на полимерни конструкции или нарушаване на технологията на сглобяване.

Въпреки че полагането на газопроводни магистрали в изкопи предвижда пълна замяна на агресивната почва с неутрална, а поставянето им на места с възможно разливане на технически течности е строго забранено, без специални устройства те не могат да се считат за напълно защитени от химическа агресия.

В резултат на загуба на херметичност настъпва изтичане на газ, който, както е присъщо на всички газообразни вещества, се устремява нагоре. Прониквайки през порите в почвата, токсичното газообразно вещество излиза на повърхността и създава зони, вредни за всичко живо, над газопровода.

Изтичането на газ може лесно да стане причина за сериозна катастрофа, ако напусналото тръбата синьо гориво „намери“ в земята някаква кухина за натрупване. При нагряване, например от обикновеното въздействие на слънчевите лъчи през знойния летен период, взривът на натрупаното газообразно гориво е практически неизбежен.

Възникването на изтичане на газ от тръбопровода заплашва не само нарушаването на екологичния баланс, но и сериозни катастрофални последици: експлозии, разрушения, пожари.

Освен това, изтичането на газ води до значителни финансови загуби за газодобивната и газотранспортната организация. При това между тях могат да възникнат разногласия, с които дори не си струва да се обръщате към съда, ако върху кожуха на газопровода не е била монтирана контролна тръба за мониторинг.

За какво служи обвивката на газопровода?

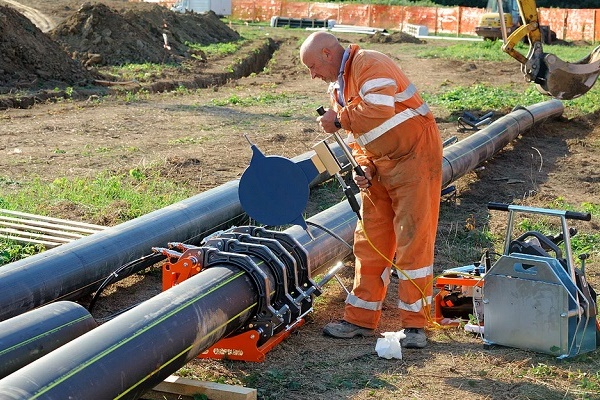

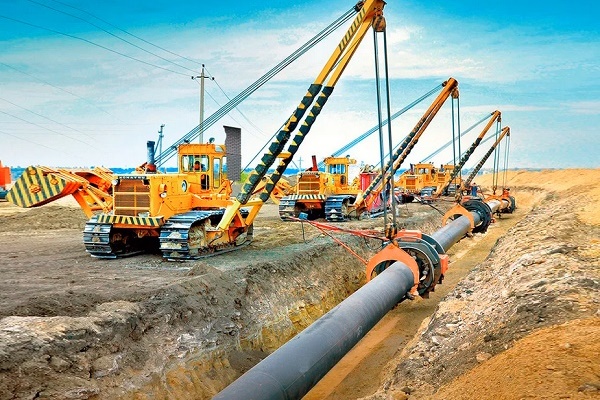

При изграждането на подземни газови комуникации обикновено се използват стоманени или полиетиленови газови тръби, способни да издържат налягането на преминаващата през тях среда. Техните якостни характеристики са изчислени за натоварването, създавано от дебелината на почвата до 2,0-2,2 м. Обикновеният тръбен материал обаче не е проектиран за евентуално транспортно натоварване отгоре, т.е. над газовата магистрала.

Също така не е взето предвид, че за тръбопроводите, по които газът се придвижва към потребителя, е нежелателно да преминават под други комуникационни линии. Освен това има геоложки и хидрогеоложки ограничения, в съответствие с които газовата магистрала трябва да се положи над установените норми.

В случай на невъзможност да се намери трасе на полагане, което не пресича други инженерни съоръжения, съгласно предписанията на СНиП 42-01-2002 между тръбопроводите трябва да се осигури безопасно разстояние по вертикала. Това е 0,2 и повече метра, което в резултат променя дълбочината на полагане на газопровода.

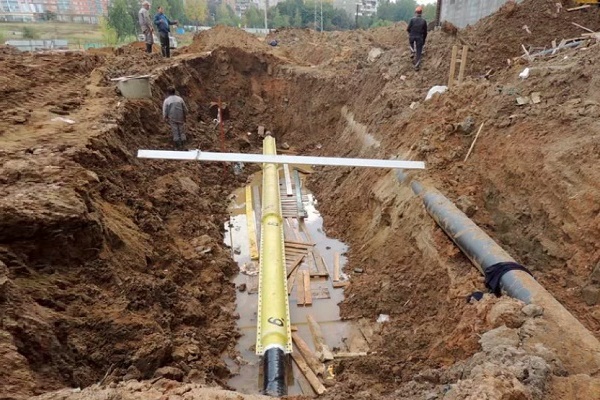

На сложни участъци от трасето на газопровода, които изискват защита на тръбата от повреди, полагането се извършва в кожуси.

Дълбочината на полагане на газовата тръба също се променя, ако на нормативната дълбочинна маркировка пречат скални образувания или нестабилно ниво на подземна вода.

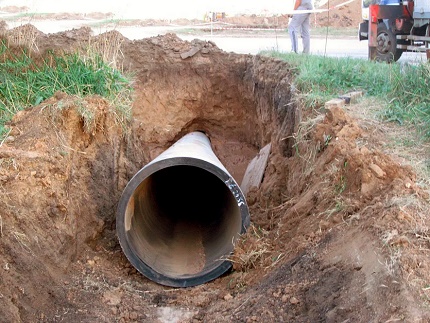

Как да защитим газопровода, ако допълнителното натоварване на линията е неизбежно? Във всички изброени случаи се използват кожуси, които представляват твърд кръгъл или полукръгъл в сечение кожух от стоманена сплав, полиетилен или стъклопластик. Той именно предпазва пътя на синьото гориво от вероятни повреди.

Отбелязваме, че при устройство на защитата на газопровода да следим състоянието на положената в кожуха тръба е още по-трудно. За да облекчим нелеката работа на обходчиците, служителите на добивната промишленост и газоснабдителните структури, се извършва монтаж на газопровода на контролна тръбичка.

Нека изброим всички възможни предпоставки за устройство на кожуси с контролни приспособления над газовите тръбопроводи:

• Близко разположение на подземната газова магистрала до жилищен дом или обществена сграда.
• Полагане на газопровод на малка дълбочина.
• Устройство под транспортни пътища: автомобилни, трамвайни, железопътни пътища.

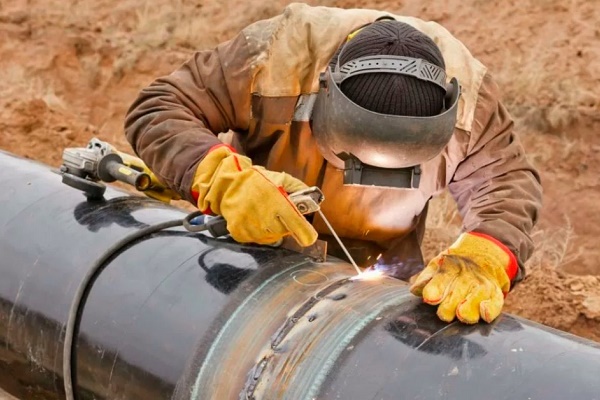

• Наличие на резбово съединение или заваръчен шев на електрозаварени метални тръби и полиетиленови аналози.
• «Пресичане», т.е. преминаване на 0,2 м над или под топлинната мрежа и други комуникационни линии.

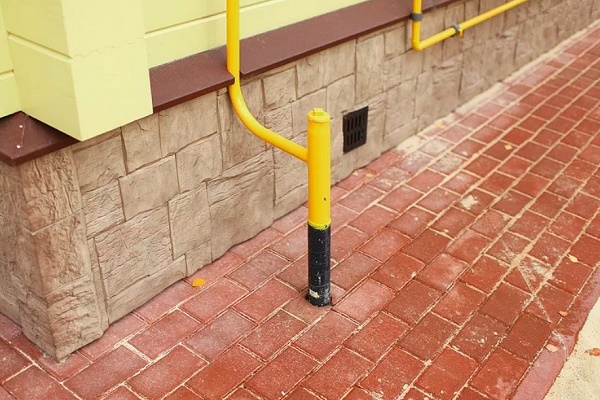

• Въвеждане на газоснабдителната тръба в дома през носеща стена и вертикално пресичане на подовите плочи.
• Изграждане на контролно-измервателен пункт със защитно покритие. Те се инсталират по протежение на цялото трасе на всеки 200 м в границите на градовете и другите населени места. На свободни от обитание места се поставят на всеки 500 м.

Всички изброени варианти, освен пресичане на подовите плочи с газова тръба, както и обустройване на входа и изхода на подземната линия на повърхността, предвиждат инсталиране на контролна тръба на единия от краищата на обвивката.

Освен това, в случай на инсталиране над проблемен заваръчен шев се допуска да се използват не обвивки като основа за закрепване на тръбата, а полукръгъл метален кожух.

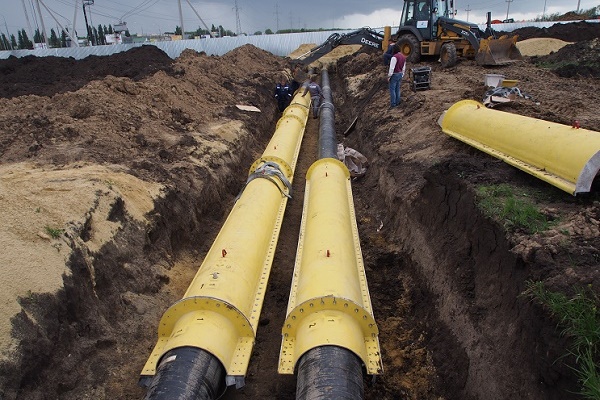

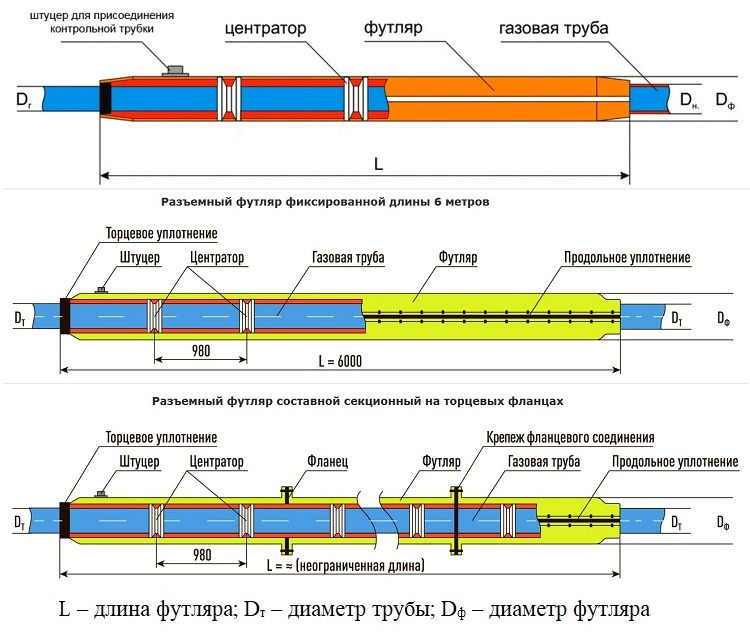

При обустройването на подземни газопроводи се използват стоманени, полиетиленови и стъклопластикови обвивки. Конструктивно те представляват цели тръби, свързани като две половини на тръба или един полукръгъл кожух.

Контролната тръба се разполага на удобно за провеждане на контрол място. Т.е. от страната, от която подходът на газовика за провеждане на мониторингови операции е възможен, безопасен и не изисква получаване на разрешения.

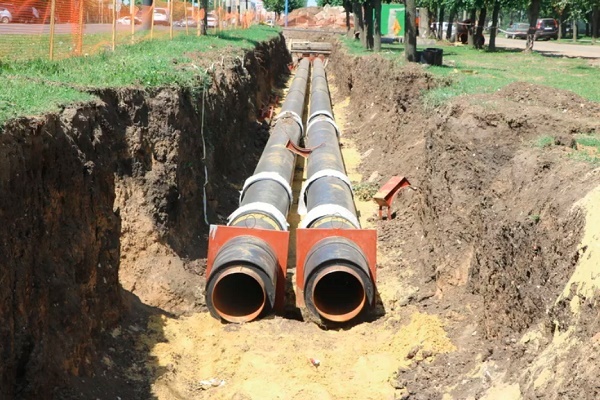

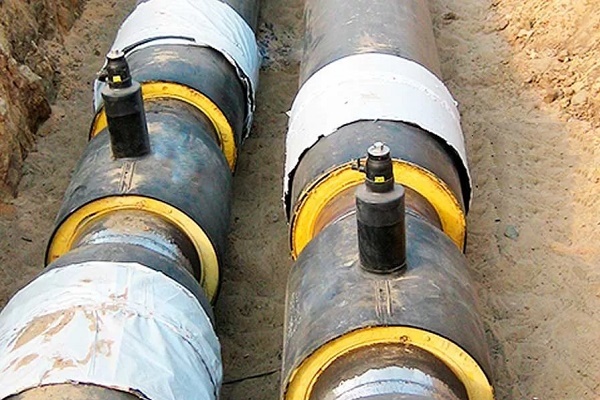

Ако в един изкоп се полагат два газопровода, което се допуска от строителните норми, то разположението на обвивките с подключващите се към тях тръби трябва да осигури проследяване на двете системи.

На всяка обвивка, предназначена за защита на газопровода, се монтира контролна тръба, необходима за мониторинг на техническото състояние на подземната система и определяне на момента на падане на налягането.

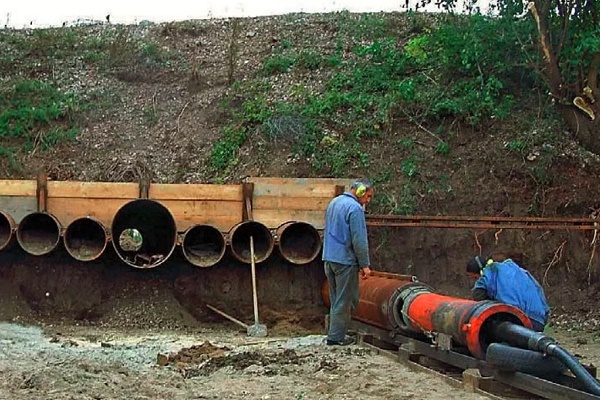

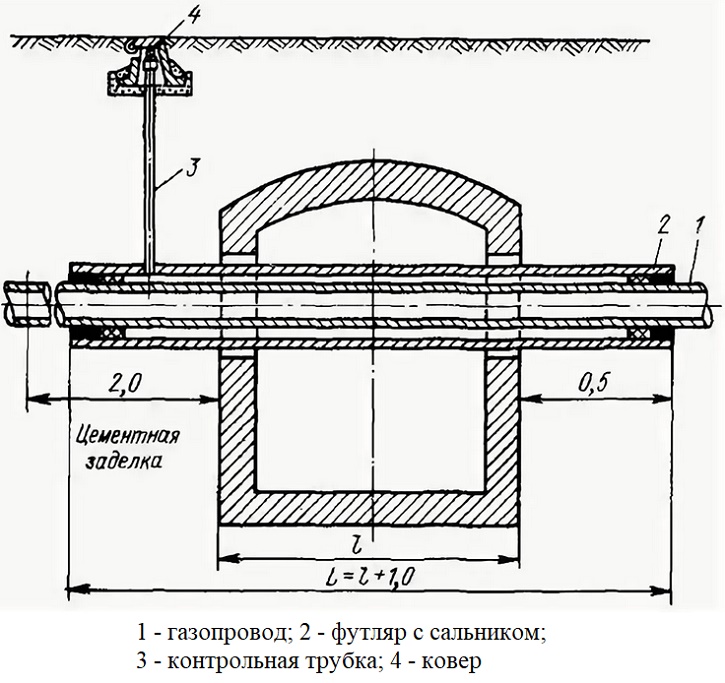

Обвивки се монтират както на новопрокарвани линии на газопровода, така и на съществуващи клонове чрез пробиване или продавличане на почвите. Те трябва да излизат извън границите на шосета, трасета, носещи стени и други съоръжения с 2 м от двата края.

Конструкция на контролните тръби

Минималното разстояние от горната част на обвивката до дневната повърхност според нормите е 0,8 м, а максималното – 3,0 м. На места, където не се планира транспортно натоварване, минималната дебелина на почвата над обвивката може да бъде намалена до 0,6 м. Пресичаната дебелина на почвата определя височината на контролната тръба, която трябва да излиза на повърхността.

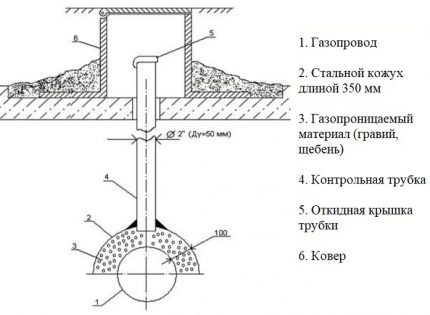

Ако инсталирането на контролната тръба се извършва не върху обвивка, а върху полукръгъл кожух, който представлява горната половина на тръбата, закрепването ѝ се извършва след засипване на газопровода със слой пясък минимум от 10 до 20 cm.

Конструкционно това контролно устройство представлява в буквалния смисъл тръба, фиксирана с единия си край върху обвивката или полукръглия кожух на газопровода. Вторият край се извежда на повърхността и се снабдява или с капак-лопатка, или с муфа с плътно завиваща се резбова тапа.

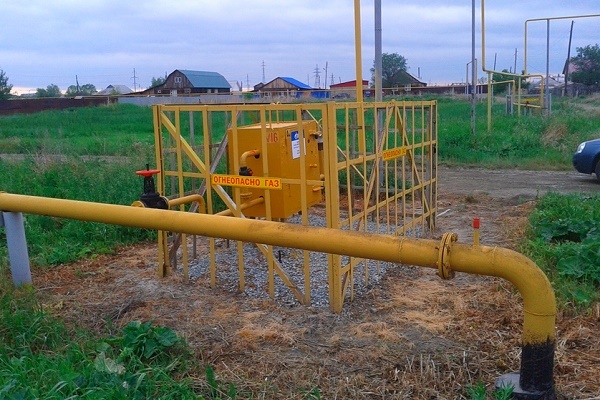

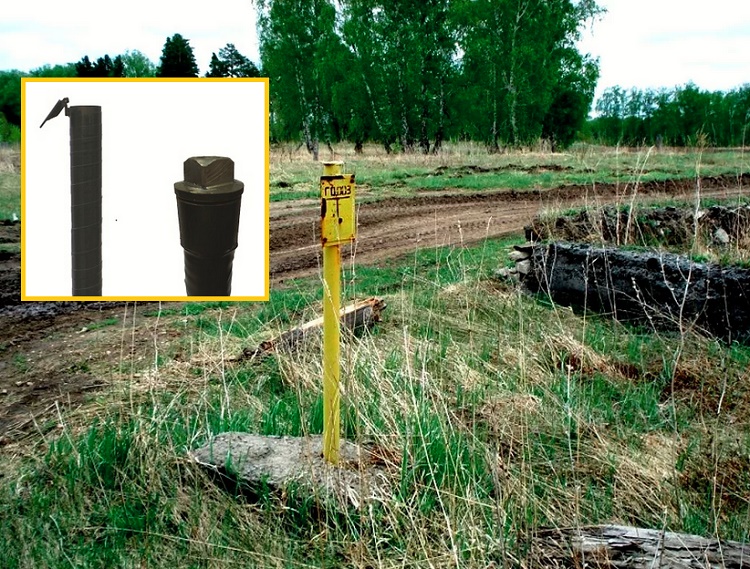

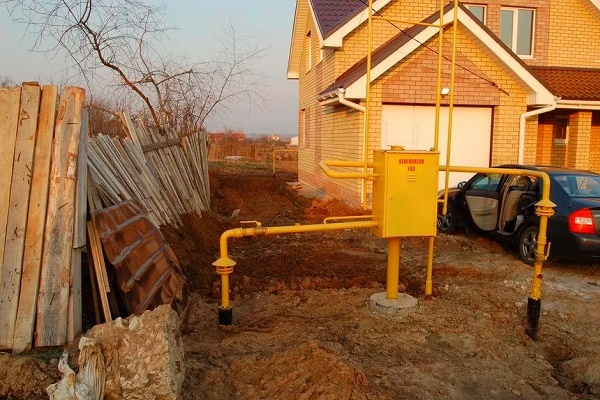

Горният край на контролната газова тръба се затваря или от захлопващ се капак, или от тапа с завиваща се муфа. Всички устройства, излизащи на повърхността на газопровода — спирателно-регулиращи устройства — се боядисват в ярко жълт цвят.

Диаметърът на контролните тръби, които се инсталират върху обвивка или кожух на газопровода, съгласно техническите нормативи е 32 и 57 mm. Въпреки това те могат да бъдат произведени по размери, необходими на клиентите. В този случай за пускане на серия тръби се разработва проект и се утвърждават технически условия (ТУ) с изисквания за качество.

Правила за инсталиране и закрепване на тръбата

Закрепването на контролната тръба към обвивката или полукръглия кожух на газопровода се извършва в съответствие с материала на тръбата и защитната система.

При монтажа се прилагат три основни начина:

• Инсталиране на контролната тръба заедно с приварения към основата ѝ полукръгъл метален кожух. Поставя се като обикновен контролен пункт по трасето на газопровода без обвивка след полагане на стоманена или полиетиленова тръба и частично засипване с пясък до 0,2 m.
• Закрепване към полиетиленова обвивка чрез използване на седлов извод и преходник от полимер към стомана. Отворът за фиксиране на контролната тръба се пробива преди инсталиране на обвивката.
• Заваряване на основата на тръбата към стоманената обвивка. Заваръчният възел се изпълнява върху предварително пробит отвор в газовата тръба.

Ако тръбата не се заварява директно към газопровода, то между основата ѝ и тръбата задължително има слой пясък. Самата тръба се обвива с полиетиленово фолио или се покрива с хидроизолационен грунд.

Във футляри от ново поколение, изработени от стъклопласт, точката на закрепване на контролната тръба се залага по време на производството. Това решение значително улеснява монтажния процес. Тръбата се завинтва преди монтажа и съединението се уплътнява, след което изкопът с газопровода се запълва с пръст.

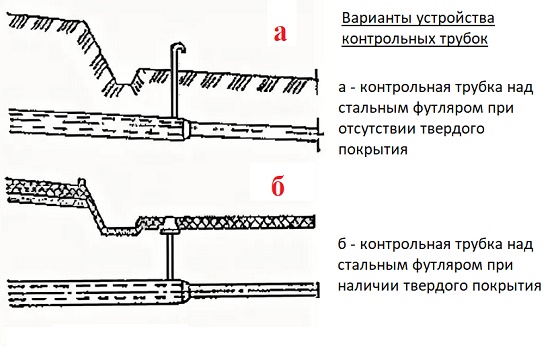

Оформяне и обустройство на горната част на контролната тръба се извършва в съответствие с типа на повърхността, през която тя се извежда. При наличие на твърдо покритие (бетонна плоча, асфалт) над горната част се поставя защитна капачка (килим). При липса на твърдо покритие тръбата се извежда на 0,5 м над земята и плавно се огъва на 180°.

Схемата на обустройството на изхода на контролната тръба на повърхността зависи от типа на тази повърхност. Ако тя преминава през асфалт или бетон, се монтира килим, ако около нея има несвързан почвен материал – тръбата се огъва.

През контролната тръба обходчикът, който е задължен да следи техническото състояние на газовата тръба и плътността на транспортирания газ, вкарва маркуч на газоанализатор или датчик на манометър и отчита показанията на уредите. Отчетените от него данни се вписват в дневника на обследванията.

Изводи и полезно видео по темата

С всички видове съоръжения и устройства, предназначени за обслужване на газопровода и мониторинг на неговото техническо състояние, ще ви запознае следният видеоклип:

Информацията за нюансите на прокарването и обустройството на газопроводи ще бъде полезна на собствениците на крайградски имоти, които желаят да включат собствеността си към централизираното газоснабдяване.

Несъмнено, сведенията ще бъдат изключително полезни и за тези, които възнамеряват да организират автономна мрежа с газхолдер и прокарани от него тръби. С инсталирането на контролна тръба проследяването на състоянието на подземната система ще стане много по-лесно.
