Вентилатор в комин за подобряване на тягата: видове устройства и инструкции за врязване

Осигуряването на тяга в комина независимо от времето и температурата в къщата е трудна задача. През междусезонията, когато в къщата е по-студено, отколкото навън, димът спира да се издига по тръбата. Проблемът се решава или чрез монтиране на вентилатор в комина за подобряване на тягата, или чрез предварително загряване на печката с горещ въздух.

Съгласете се, по-добре е още на етапа на строителство и монтаж на оборудването да се погрижите за вграждане на вентилатор, отколкото да се сблъскате с липса на тяга, когато навън са люти студове.

В тази статия ще разкажем кога е необходимо да инсталирате вентилатор и кога можете да се справите без неговия монтаж. А също така ще разберем как сами да инсталирате устройството.

Проверка на работата на комина

Коминът работи правилно, ако газовете се отстраняват от помещението навън. Обратна тяга, когато димът навлиза в помещението от тръбата и печката, е крайно нежелателно явление.

Признаците на лоша тяга се откриват лесно:

• при работа на печката димът попада в стаята;
• пориви на вятъра навън се отразяват на движението на газовете в тръбата, създавайки обратно направление. Чуват се пукания в печката и пепелника;
• горивото е трудно да се запали;
• дори сухите дърва горят бавно;
• отваряне на прозорец или врати рязко намалява тягата.

По-трудно е да се разбере за лошата изпускателна система на бойлера или газовия котел. Въглеродният оксид може да навлиза в стаята, но е трудно да се усети или види.

Дишането на такъв газ е смъртоносно опасно.

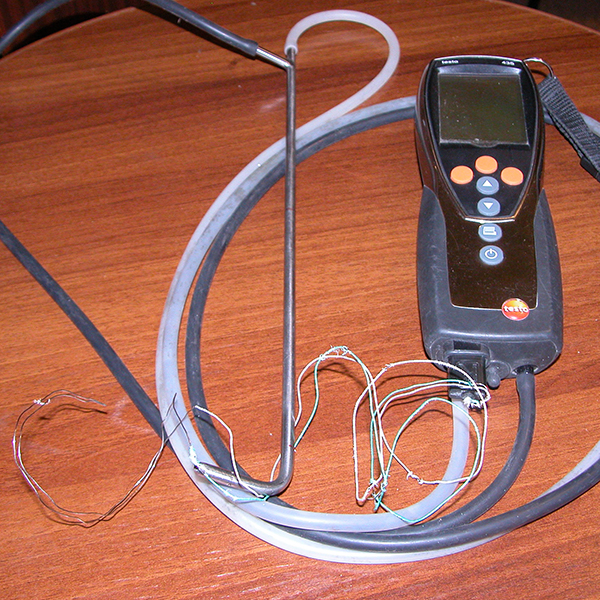

За точно определяне на характеристиките на работа на комина може да се използва анемометър. С негова помощ се измерва скоростта на движение на пещните газове.

Често срещано мнение е, че за качеството на работа на изпускателната система се разбира по горенето на кибрит или късче хартия. Такъв метод води до грешка и не трябва да се използва. Кибритът отделя при горене стотици пъти по-малко дим, отколкото дървата в камината например. Димът от кибрита ще изчезне, но това не означава пълно отстраняване на газовете на работещите устройства.

Точните параметри на комина се определят със специално оборудване. Ако не се вземат предвид грапавината и дължината на стените, скоростта на движение на газа зависи от геометрията на канала и разликата в налягането в стаята и в горната част на тръбата.

Потокът на газовете трябва да съответства на мощността на пещното оборудване, газовия бойлер и други устройства. Най-често показанията на уреда са в границите от 12 до 20 Pa.

Специалистите могат да определят параметрите на отвеждане на дим, използвайки анемометър. Уредът е компактен, удобен за употреба. С него се измерва скоростта на движение на газовете. Но трябва да се знае геометрията на проходите, площта на напречното сечение на тръбата.

Преди измерванията трябва да се загреят коминът и печката. През зимата е достатъчно да се запали камината или да се използва газова колонка в продължение на един час.

Получените данни се сверяват с изискванията, записани в паспорта на газовото или печното оборудване. Ако обемът на отвеждане на газове за един час е недостатъчен, експлоатацията на оборудването е забранена.

Приточен клапан за усилване на тягата

Без постъпване на въздух в помещението или директно в печката, коминът няма да работи. Прозорчето или цепнатините в старите прозорци не са най-добрият метод за приток на въздух.

Недостатъците са очевидни:

1. През цепнатините в стаята постъпва студен въздух дори когато печката или камината не работят.
2. През зимата въздухът отвън постоянно променя средата в помещението. При това относителната влажност на въздуха рязко спада, което се отразява вредно на здравето. При човека изсъхват лигавиците и се създават условия за простудни заболявания.
3. Прозорчето трябва да се отваря и затваря ръчно.

Много по-ефективно е да се осигури приток на въздух с помощта на клапан. Той се затваря автоматично, когато печното оборудване или газовите нагреватели не работят.

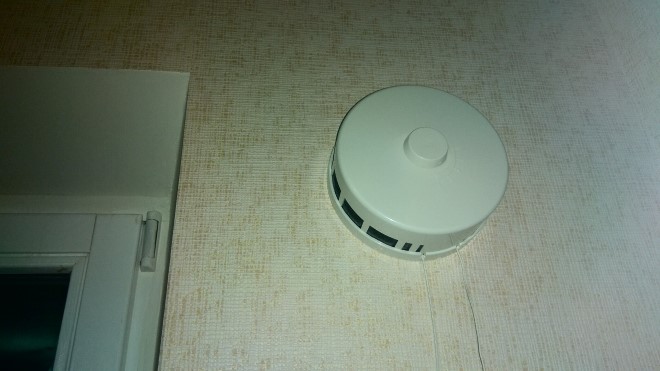

Ето как изглежда стенен приточен клапан, който се инсталира в помещения с печно отопление или газово оборудване за подобряване на притока на въздух.

За работата на нагревателите е необходим клапан за котелни. Устройството има различни характеристики от аналогичните по принцип на действие конструкции за проветряване на стаята.

Приточният клапан се поставя по диагонал или над нагрята повърхност, така че студеният въздух да се издига към тавана. Но най-добре е, ако кислородът се подава директно в горивната камера. При това не се нарушава влажността и температурният режим в помещението.

Кога трябва да се увеличи производителността на комина?

Лошата тяга не винаги е единствената причина за работи по комина. Увеличаване на скоростта на отвеждане на въглероден оксид може да се наложи в случай, че към изпускателната тръба от печката се свързва допълнително оборудване.

Разрешава се използването на комина за свързване на колонка, ако оборудването се намира на един етаж. И ако коминът има достатъчен за експлоатация на газов нагревател резерв по обем на отвеждане на дим.

Още една причина за усилване на тягата в комина е инсталирането на по-мощен нагревател. Изискваните параметри на комина се посочват в паспортните данни на изделието.

Също така си струва да се обърне внимание на това колко бързо се получава да се запали огън в печката. Например, при слаба тяга суровите дърва няма да горят.

Ако обемите на отвежданите газове не съвпадат с възможностите на съществуващата система, димоходът трябва да бъде модернизиран.

Прости начини за усилване на тягата

Напълно сменят димохода в краен случай. Струва си да се започне с по-прости методи.

За начало старият димоход трябва да се почисти от сажди и мръсотия. Използват се за това специални метални четки.

Ако на етапа на строителството каналите и тръбата не са били изолирани, струва си да се направи това. Топлите газове се отвеждат по-ефективно от изстиналите. Освен това трябва да се изключат конвективните потоци вътре в димохода, когато по студената стена въздухът отива надолу, създавайки пречки на възходящите потоци.

Друг ефективен начин за усилване на тягата е намаляването на броя на огъванията в системата за отвеждане на дима. Частичното преустройство на димохода излиза по-евтино от пълната подмяна на системата.

Популярен начин за усилване на тягата в димохода е монтажът на дефлектор. Вятърът става помощник, а не създава пориви на обратна тяга.

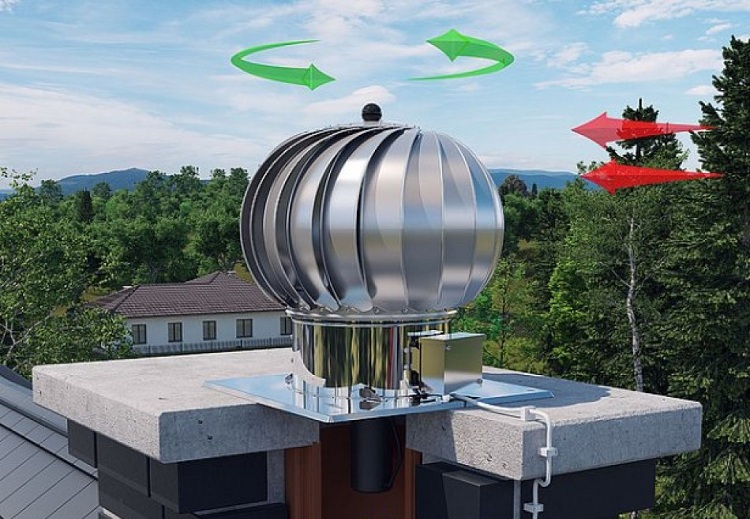

Също така може да се използва ротационна турбина. При вятър турбината завърта перката, осигуряваща допълнително разреждане на изхода на димохода.

Не по-малко ефективен начин за усилване на тягата е увеличаването на височината на димохода. От височината на димохода зависи скоростта на движение на газовете и съответно производителността на системата като цяло.

Разгледахме пасивните начини за усилване на тягата. Но има още един ефективен метод, за който по-долу.

Вентилатор – предимства и недостатъци

Изтеглящият вентилатор е способен да ускори въздушния поток 3-7 пъти. При това със същия брой пъти се увеличава обемът на отвежданите газове за единица време.

Освен това:

• активната система позволява просто и с минимални разходи да се усили тягата;
• параметрите на изтеглянето не зависят от времето. Не влияе на изтеглянето и температурата вътре в помещението;
• изключват се условията за обратна тяга;
• появява се възможност да се регулира скоростта на отвеждане на дима в зависимост от режима на работа на газовото и пещното оборудване. При намаляване на мощността на нагревателите се намаляват оборотите на вентилатора.

За отвеждане на дима се изисква по-малко сечение на въздуховодите поради бързото движение на въздуха. Значи, активният димоход изисква по-малко материал при изработката.

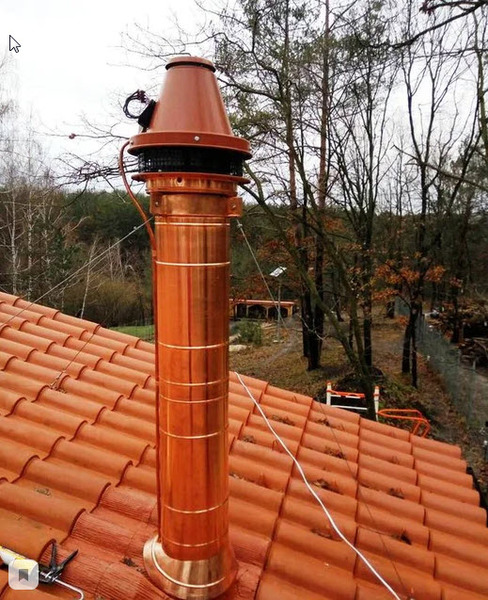

Съвременният вентилатор за димоход има защита от дъжд, листа. Той се монтира на тръбата с помощта на специални крепежни елементи.

Но има и недостатъци:

• вентилаторът консумира енергия. Поради това растат експлоатационните разходи на отоплителната система;
• към мотора трябва да се води кабел. Това не е толкова лесно. Активното изтегляне се поставя на тръбата, а отвори за проводника в покрива не е желателно да се правят;
• необходимо е да се предвидят мерки за защита от валежи и заледяване на перките.

Изброените недостатъци трябва да се вземат предвид при прехода към активно отвеждане на дима. Тогава минусите могат да бъдат неутрализирани.

Предвид положителните свойства на активната аспирация, димоотводът се монтира на комините на модерни вили, в къщи, при инсталиране на камини на дърва или брикети.

Изисквания към изпускателното устройство

Не всеки двигател с работно колело е подходящ за работа с въглероден оксид.

Димоотводът трябва да бъде:

1. Термоустойчив. Трябва да се има предвид, че при работа на печка или камина димът се нагрява значително повече, отколкото в колона. Температурата на газовете от камината на изхода на комина може да достигне 300 °C и повече.
2. Устойчив на агресивни газове.
3. Икономичен. При вятър електродвигателят се изключва. Работното колело се завърта така, както в ротационна турбина.
4. Водоустойчив. Метеорологичните условия не трябва да пречат на димоотвеждането.
5. Ефективен. Вентилаторът трябва да осигурява бързо отстраняване на печните газове при всякакви температури навън и вътре в помещението.

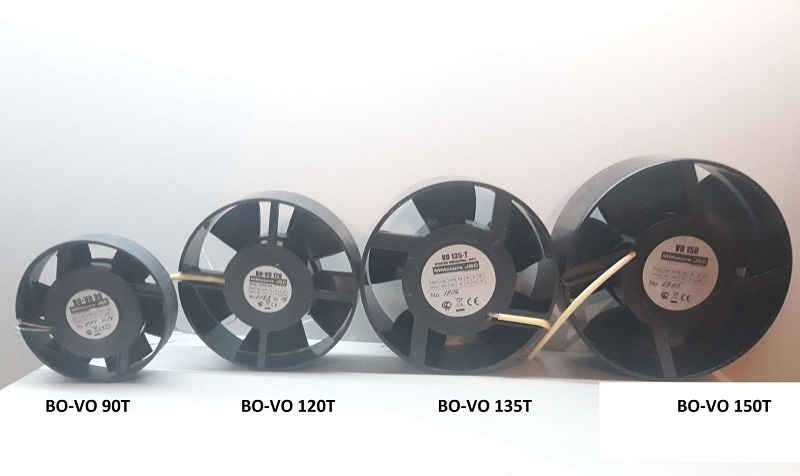

Канален вентилатор за отстраняване на дим се вгражда във въздуховода. Но по-често се използва димоотвод, монтиран на комина.

Високотемпературният канален вентилатор трябва да работи в агресивна среда. Затова той се изработва от материали, устойчиви на въздействието на дим.

Не трябва да се бърка вентилаторът за комина с нагнетателния вентилатор в камината. Последният е предназначен за запалване и поддържане на горенето в горивната камера. Докато нагнетателният вентилатор се врязва в комина, или се монтира димоотвод на комина. Съвременните устройства за активно отстраняване на печните газове издържат на температури до 600 °C.

Устройството за активно димоотвеждане контролира температурата на газовете и тяхната скорост с помощта на сензори. Данните се използват за управление на двигателя и осигуряване на безопасна работа на камината, печката и газовото оборудване.

Монтаж на вентилатор в комин

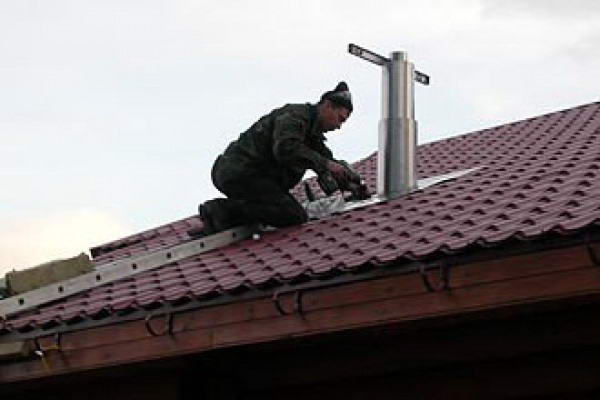

Преди монтажа на вентилатора на комина трябва да се извършат редица подготвителни работи. На първо място трябва да се осигури безопасна работа на височина.

За целта на покрива до комина се монтира специална стълба с възможност за закрепване на предпазни елементи

След това се маркират на комина местата за закрепване на димоотвода и се прокарва кабел за захранване на двигателя. Прокарват се сигнални проводници от контролерите на газовото оборудване и други енергийни устройства.

На следващите етапи:

• Монтира се вентилаторът в комплект, отстраняват се процепите, проверява се херметичността на съединенията.
• Подключва се силовият кабел, свързват се сензорите с проводниците.
• Подава се силово напрежение, пуска се димоотводът.
• Проверяват се с помощта на измервателни уреди параметрите на системата за отвеждане на въглероден оксид.
• Завършват се монтажните работи, прибират се приспособленията от покрива.
• Подключват се сензорите към системите за управление на енергийните инсталации.
• Включват се газовото оборудване, печките, камините и се проверява отново ефективността на димоотвеждането.

За работата на димоотвода, монтиран отгоре, се прокарва кабел и проводници през покрива. Това не винаги е удобно. Ако не е необходимо да се поставя изделие с функция на ротационна турбина, се купува канален високотемпературен вентилатор за отвеждане на пещни газове.

Устройството се врязва колкото е възможно по-далеч от мястото на нагряване на отвеждания въздух. Алгоритъмът за инсталиране на канален димоотвод не се различава от разгледания по-горе.

Изводи и полезно видео по темата

Подробно за това как да се монтира вентилатор на комин е показано в следващото видео:

Активното отвеждане на дим осигурява безпроблемно ползване на камина и газовото оборудване по всяко време на годината. Дори през лятото, когато температурата на въздуха в помещението е по-ниска от външната, камината няма да пуши.

С помощта на вентилатора най-лесно се увеличава тягата, като се изключва обратното движение на пещните газове. Като се има предвид, че принудителната аспирация за комин намалява разходите за изработка на въздуховоди, тя се използва в съвременните системи за отвеждане на дим.
