Вентилатор в окачен таван: особености при избора и тънкостите на самостоятелната инсталация

Планирате ремонт в санитарно помещение с окачен таван? Възможно е опънатият таван в стаята да започне да се покрива с плесен и да мирише лошо? В такъв случай е необходимо да се монтира вентилатор в окачения таван за принудително проветряване.

Потолната инсталация вместо обичайната стенна има редица предимства: вентилацията не е толкова забележима, възможно е изграждането на система с различна конфигурация с вземане на въздух от една или няколко точки, включително в жилищни стаи.

В тази статия ще ви разкажем как правилно да изберете и самостоятелно да монтирате вентилатор, ще разгледаме схемите за свързване към електричеството и особеностите на монтажа на вентилационни канали под опънати и окачени тавани.

Кога е необходим вентилатор в тавана?

Преди да покриете грубия таван с гипсокартон, летви, пластмаса или опънато платно, е необходимо да предвидите дали в образувалата се кухина няма да застоява влажен въздух.

Ако има такава вероятност, с времето изпод тавана ще се появи застоял мирис, а в местата на съединенията – плесен и гъбички. Подобна картина може да предотврати изсмукващ вентилатор.

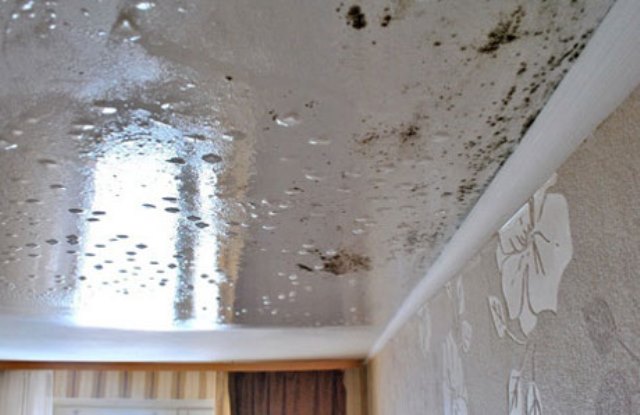

Плесен по опънатия таван – това е последният стадий, застоялият мирис и проблемите, скрити под платното, се появяват значително по-рано.

Вентилация е необходима в следните случаи:

1. В банята и в тоалетната – от ефективно проветряване се нуждаят както междутаванното пространство, така и самото помещение.
2. Опънатият таван на кухнята също трябва да бъде вентилируем, дори да е монтиран аспиратор над печката. В противен случай не могат да се избегнат деформации и конденз поради температурните разлики.
3. В частна къща, ако над основния таван с дървени греди има неотопляем тавански етаж, а таванът се монтира от PVC фолио, пластмаса или гипсокартон.
4. Ако окаченият таван се изгражда под съществуващия вентилационен отвор, като го прегражда.
5. В килера, пералнята, гардеробната и подобни помещения – вратата към тях се отваря доста рядко и за кратко, така че дори и най-малкият излишък на влага причинява застояла миризма и може да стане причина за поява на плесен.

В зависимост от условията на конкретното помещение, в някои от изброените случаи е достатъчно да се монтира чифт вентилационни решетки в противоположните ъгли на тавана. Те ще обединят междутаванното пространство с основното, поради което ще компенсират температурните разлики в помещението и няма да позволят на въздуха да застоява.

Въпреки това, ако въздухът е замърсен или преовлажнен в цялата стая, е необходимо да се монтира вентилатор в опънат таван за принудителна вентилация.

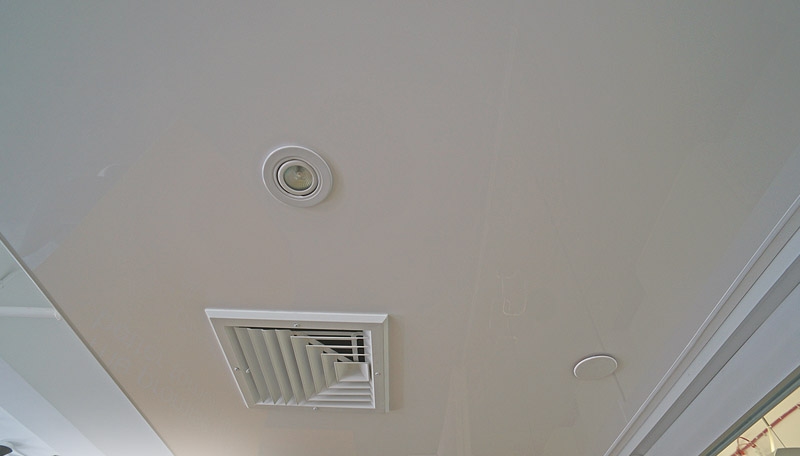

Ако в помещението няма силни миризми и излишна влага, понякога е достатъчно да се монтират чифт решетки за естествена вентилация.

Има и ситуации, когато оборудването на аспиратор в тавана не е задължително и дори нецелесъобразно. Например, ако височината на помещението след поставяне на окачен таван стане под 265 см, вентилаторът на стената ще бъде по-ефективен от този на тавана.

Освен това, по-малко се нуждаят от вентилация летвените и платнените опънати тавани, конструкциите в помещения с ниска влажност, без температурни разлики, с бетонни груби тавани. Ако във вашия случай съвпадат поне 2–3 от изброените фактори, може да се мине с естествена вентилация или дори съвсем без нея.

Особености на избора на потолен вентилатор

След анализ на ситуацията, вече ще знаете при какви условия ще трябва да работи вентилаторът и какви функции му се възлагат. Когато оборудвате вентилация в окачен таван, ще трябва да се изгради канал – въздуховод.

От една страна, това е удобно: скрит канал може да се изведе във всяка точка на тавана на къщата или апартамента, да се изгради цяла система от такива канали, обслужвана от няколко независими накладни или един канален вентилатор. Допълнителното разпределение дава независимост от разположението на вентилационните шахти в апартамента.

Въпреки това, всеки допълнителен метър и завой на канала увеличава съпротивлението и намалява тягата, а оттам изисква увеличаване на мощността на вентилатора.

Вентилационният канал, скрит в тавана, позволява да се осъществява забор на въздух точно там, където се натрупва най-много пара и замърсен въздух.

За това как да изберете, сглобите и свържете всичко необходимо за вентилационната система, ще разкажем по-нататък.

Накладен или канален: как да се ориентираме?

При монтажа на вентилатор на стената, директно в отвора на вентилационната шахта, подобен въпрос не възниква: там стават само накладни модели. Под тавана пък може да се скрие и канален вентилатор, осигуряващ тяга чрез няколко въздухозаборника в различни точки.

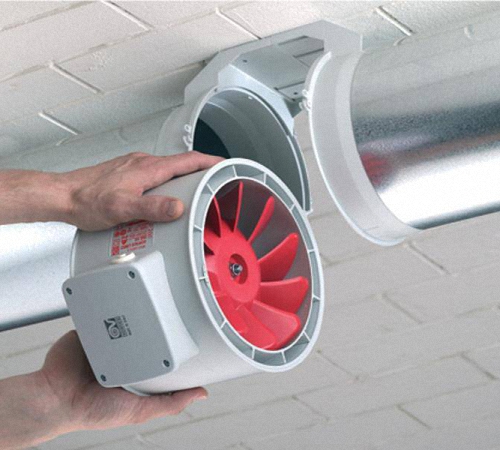

Неговото предимство е възможността да осигури равномерна вентилация на цялата тоалетна дори при голяма площ, както и да свърже всички въздуховоди от другите помещения към един уред. Въпреки това, това означава, че може да се проветрят само всички помещения едновременно, което не винаги е удобно. Освен това е необходимо да се предвиди люк в тавана за обслужване на вентилатора.

На практика в апартаментите обикновено предпочитат наслагващи модели, а в частните домове с голяма баня или сложна вентилационна система – канални.

Изчисляваме необходимата мощност на устройството

Този параметър е един от най-важните и е пряко свързан с производителността. Различните модели могат да пропускат от 50 до 250 м³ на час, а понякога и повече. Но това изобщо не означава, че вентилатор с производителност 50 м³/ч може ефективно да обслужва помещение със същия обем: това може да е вярно единствено за складово помещение или гардеробна.

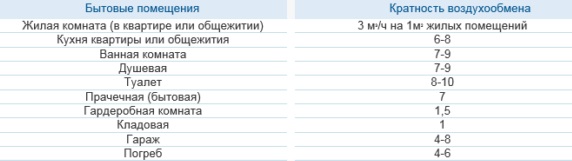

Кратността на въздухообмена показва колко пъти въздухът в стаята напълно се заменя с чист за 1 час непрекъсната работа на вентилатора.

За останалите помещения производителността на вентилатора трябва да надвишава обема на помещението многократно: за стая – 3 пъти, за тоалетна – 7 – 10 пъти, за кухня – 6 – 8 пъти. Коефициентът зависи от броя на обитателите и активното използване на помещението. Освен това е необходим резерв на производителност за прокарване на въздух по вентилационния канал: в зависимост от сложността на конструкцията му, от 5 до 20%.

В резултат, за да се изчисли необходимата производителност на вентилатора, е необходимо площта на помещението да се умножи по височината на тавана и кратността на въздухообмена, след което да се добави 5 – 20%. Имайте предвид, че при инсталиране на канален вентилатор за обслужване на няколко помещения, се изчислява необходимата производителност за всяка стая, след което те се сумират.

Параметри на шумност на вентилатора

Нивото на шум, произвеждано от вентилатора, може значително да повлияе на комфорта на обитателите. Особено това се отнася за вентилацията на жилищните стаи.

Най-добрите наслагващи модели произвеждат не повече от 25 – 30 dB, по-шумните – до 50 dB. Каналните вентилатори в това отношение имат известно предимство: те могат да бъдат инсталирани извън жилищната зона.

Цялостният декоративен панел вместо решетка не само намалява нивото на шум на вентилатора, но и изглежда много по-естетично

Намаляват шумността на вентилатора следните характеристики:

• плъзгащ лагер вместо ролкови и сачмени;
• бронзова втулка вместо стоманена;
• пластмасов вентилационен канал вместо метален;
• лопатки на вентилатора без остри ъгли, включително по краищата;
• цялостен декоративен панел с отвори в центъра и отстрани;
• малък ъгъл на атака на лопатките;
• монтиране върху силиконов уплътнител или друга подложка, поглъщаща вибрациите.

Не трябва да пестите от тази характеристика, защото твърде шумен вентилатор ще дразни и вие просто няма да го използвате.

Зависимост от предназначението на помещението

Различните помещения в дома се различават по микроклимат: в банята често има много пара и температурни промени, в тоалетната – неприятна миризма и застоял въздух. В кухнята въздухът е прегрял, мазен, понякога – опушен, с миризми, не винаги желани в другите стаи, – и абсорбаторът, работещ над печката, не решава всички проблеми.

Освен това, в килера или гардероба въздухът застоява и придава на вещите неприятна, затхла миризма, а в спалнята или хола понякога толкова не достига кислород, особено с пластмасови прозорци или голяма компания гости.

Правилно подбраният вентилатор е способен да премахне или минимизира тези различия. Главното е да се спазва необходимата кратност на въздухообмена, като се подбира мощността.

При монтажа на канален вентилатор, обслужващ няколко помещения, допълнителните филтри се вмъкват в решетката – въздухозаборника, а обратните клапани – във въздуховода на всяко помещение.

Също така имайте предвид, че вентилаторът в кухнята трябва да има сменяеми филтри, в банята – защита от влага, а за жилищните стаи ще подойдат само най-тихите модели.

Начини на управление на вентилатора

От това колко удобно се включва и правилно е настроен вентилаторът, зависи и ефективността на неговата работа, и комфортът на обитателите.

В зависимост от мястото на монтаж и желанията на собственика, вентилаторът може да работи:

• заедно с осветлението – свързване към крушката или общия ключ;
• включване и изключване ръчно – с отделен ключ. Модел с шнур или бутон на корпуса по разбираеми причини не се монтира на тавана;
• след зададен интервал от време след включване на осветлението – таймер за забавяне на старта;
• включване заедно с осветлението, а изключване по таймер – работа в режим на тоалетна;
• включване при изключване на осветлението, изключване по таймер – режим на баня.
• поддържане на зададено ниво на влажност – по команда от хигрометър, или температура – по термометър;
• запуск от сензора за отваряне на врата, осветеност или движение – варианти не за санитарен възел;
• по команда от дистанционното управление.

В зависимост от избора на начин на включване, обръщайте внимание на наличието на вградени таймер и хигрометър, ключ на корпуса и превключвател на режимите.

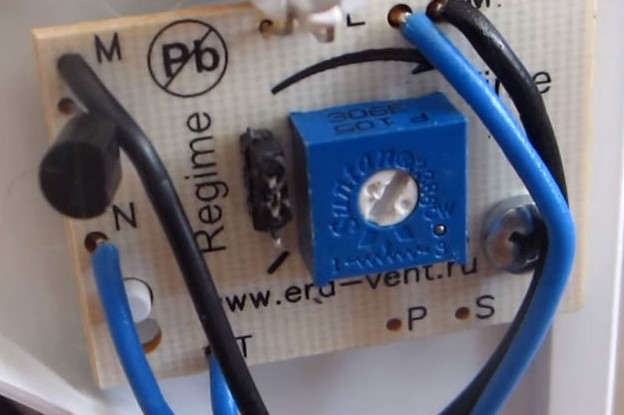

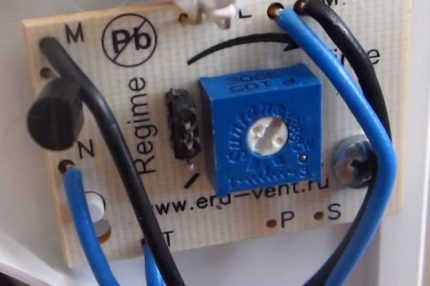

Превключвателят на режимите на работа на банята или тоалетната изглежда като мостче на два от 3-те или 4-те щифта и определя старта при включване или при изключване на осветлението.

Безспорно, всеки вентилатор може да бъде свързан с използването на външни сензори, но обикновено те са по-малко надеждни и издръжливи. Освен това, това ще усложни монтажа, а също така често излиза по-скъпо, отколкото покупката на комплектован вентилатор.

В същото време не си струва да плащате повече за ненужни функции: например, хигрометър в хола или кухнята е излишен.

Какво още да вземем предвид при избора?

Освен изброените характеристики, вентилаторите се различават по наличието на някои допълнителни функции и оборудване. Така например възвратна клапа ще предотврати постъпването на замърсен въздух от вентилационната шахта в помещението, когато вентилаторът е изключен.

Наличието на защита от влага, не по-малко от IP45, ще бъде полезно в санитарния възел, особено при монтаж директно над вана или душ.

Също така безопасността ще бъде повишена от захранване от 12 V вместо 220 V. Удобно е да се свързват такива вентилатори към LED осветление.

Функционалността може да включва възможност за проветряване – постоянна работа на минимални обороти, с тяхното повишаване при необходимост. Освен това регулирането на скоростта на въртене може да бъде плавно, 2–3-степенно или да липсва напълно.

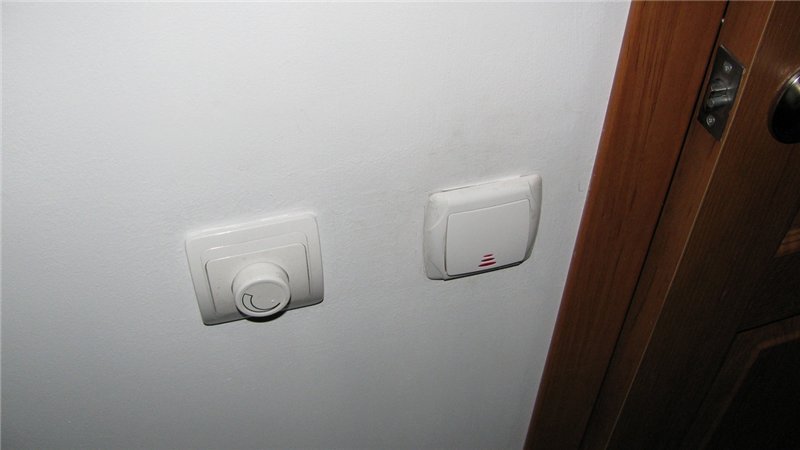

Ако в уреда на вентилатора не е предвидено регулиране на мощността, това може да се поправи чрез инсталиране на обикновен димер за лампи с нажежаема жичка вместо ключа.

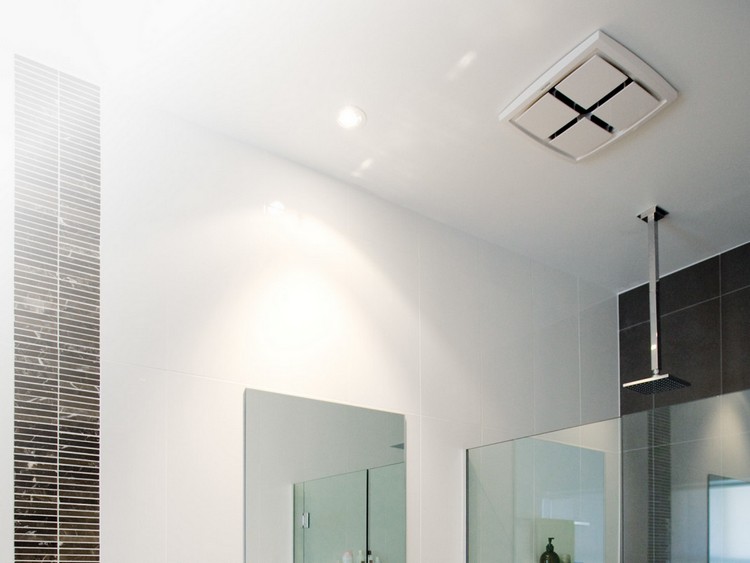

Дизайнът на някои модели може да маскира вентилатора в тавана или, обратно, да го превърне в стилен детайл от интериора. Освен разнообразието от цветове, форми и материали на предния панел, той може да бъде снабден с подсветка или дисплей.

Самостоятелен монтаж на потолен вентилатор

Несъмнено, поставянето на вентилатора директно в отвора на стената е най-простото решение – с тази задача може да се справи почти всеки. Въпреки това, дори в окачен таван от гипсокартон, пластмаса или летви можете сами да организирате вентилацията, особено ако не сте наемали специалисти и за довършителните работи.

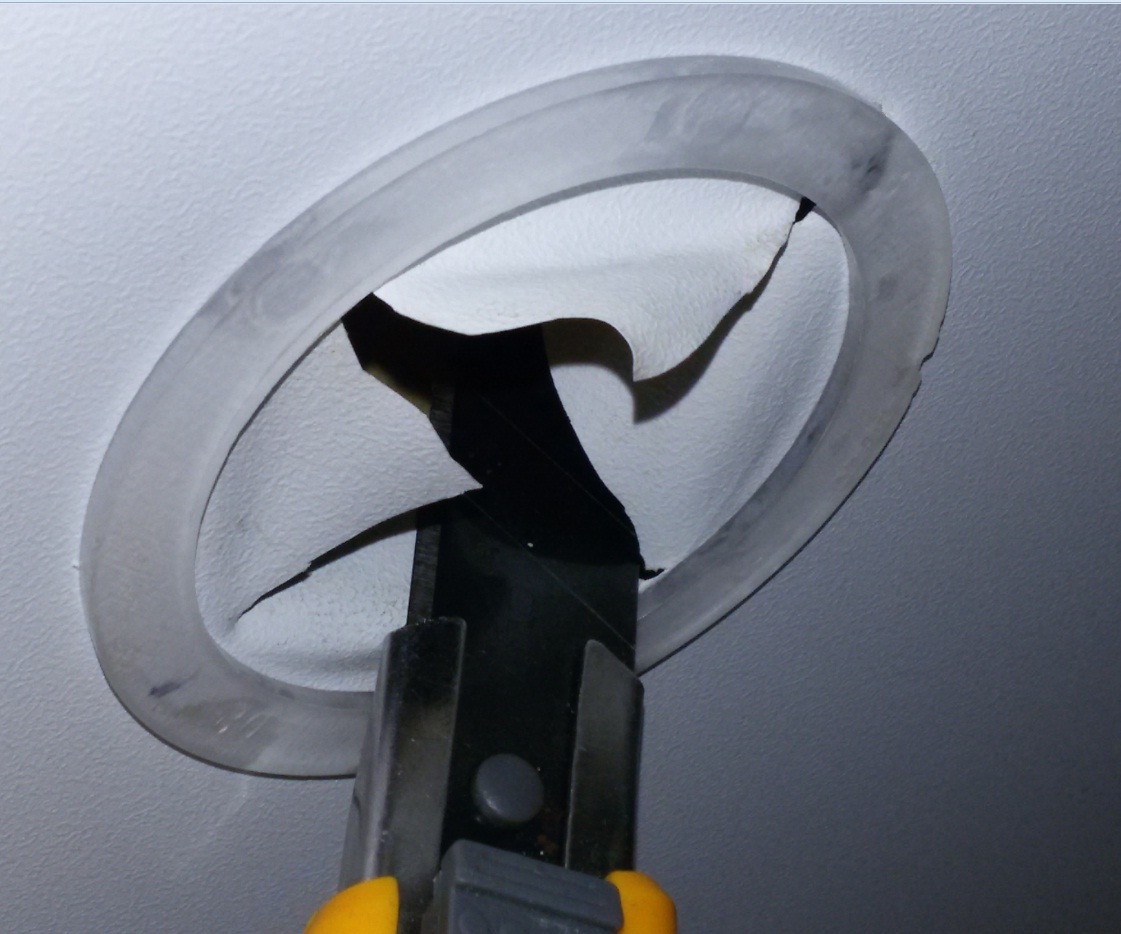

При монтаж на вентилатор в готов опънат таван е лесно да се повреди платното, така че е по-добре да оставите това на специалисти.

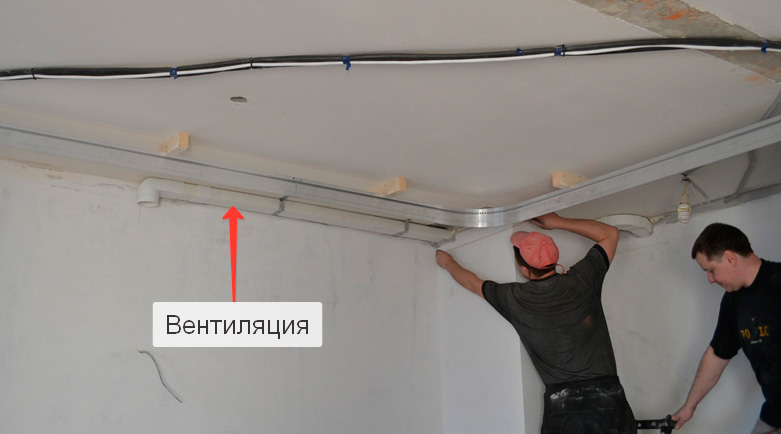

Под опънатия таван можете предварително сами да подготвите и монтирате вентилационен канал, при опъването на тавана да помолите майсторите да изрежат отвор за вентилатора, а след това сами да го свържете.

Във всеки случай, първо трябва всичко да се обмисли и проектира, да се избере и закупи оборудване, а след това да се сглоби системата, като конструктор, и да се свърже към мрежата.

Варианти на схеми на вентилационни канали

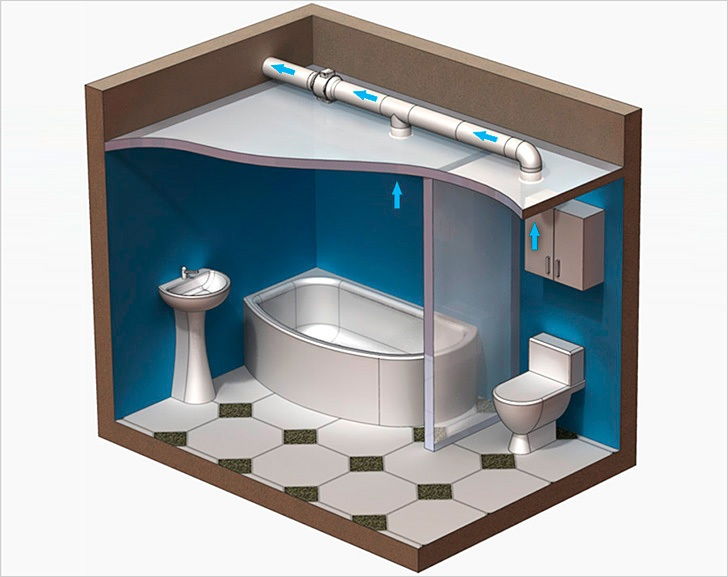

Най-простият вариант е права тръба-канал, водеща от вентилационния отвор до мястото на монтаж на вентилатора, с ъглово парче-преходник за вентилатора. Той е приложим само в случай, че няма нужда да се организира вентилация в други помещения, например тоалетна.

Дори и най-простият вентилационен канал трябва да се монтира, преди да се облицова таванът. След окончателното довършване се монтира само вентилаторът.

По същество, това е просто замяна на стенен монтаж с таванен, без подобрение на системата.

Понякога вентилационната шахта в апартамента е разположена неудачно: само в банята или близо до вратата, а не в противоположния ъгъл. В такъв случай може да се наложи по-сложен канал, в който ще се монтират два независими вентилатора – за банята и тоалетната.

Когато планирате вентилационния канал, имайте предвид, че тоалетната трябва да бъде последна в поредицата от вентилирани помещения, а банята – предпоследна. В противен случай неприятните миризми и влагата от санитарния възел могат да попаднат в други помещения. Ако това не е възможно, задължително използвайте обратни клапи, като е по-добре да ги дублирате: и в корпуса на вентилатора, и във въздуховода.

Развивайки тази схема, можете да изведете отделен вентилационен канал във всяко помещение с окачен таван – само избягвайте прокарването на канала през жилищни стаи без крайна необходимост.

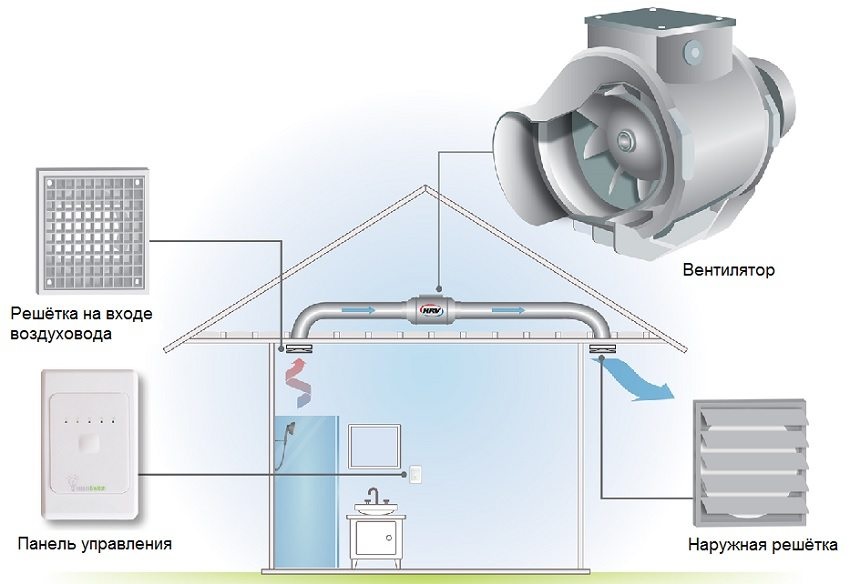

В частна къща е удобно да се изведе вентилацията от тавана през таванското помещение и навън през покрива или фронтона

Вентилационните тръби, прокарани в таванското помещение, трябва да бъдат изолирани. Също така точно в този случай най-често се използват канални вентилатори, тъй като шумът им на тавана няма да притесни никого.

Универсален ред на действията

Първо трябва да обмислите и проектирате всичко, за предпочитане на хартия. Начертайте план на жилището и отбележете къде планирате да инсталирате вентилаторите и къде има изход към вентилационната шахта. Имайте предвид, че вентилаторът трябва да бъде разположен в противоположния ъгъл спрямо вратата или друг източник на свеж въздух, а също така да не попада върху носеща конструкция на окачения таван.

След това свържете вентилатора с отдушника по възможно най-удобната и кратка траектория. Отбележете всички ъгли, тройници, съединители, завои, преходи от плосък канал към кръгъл и местата за закрепване.

Преизчислете колко от какво е необходимо, преизмерете дължината на тръбите и закупете всичко необходимо. Не забравяйте за проводниците и ключовете за вентилатора.

По време на довършването на стените предвидете отвори на местата, където вентилационният канал ще пресича стените. Също така изведете от разпределителната кутия необходимата електропроводка, като я поставите в гофрирана тръба. Ако е необходимо, монтирайте ключ.

Сглобете вентилационния канал за всяко помещение на пода. Приложете го към тавана, отбележете местата за закрепване и закрепете фиксаторите към основния таван.

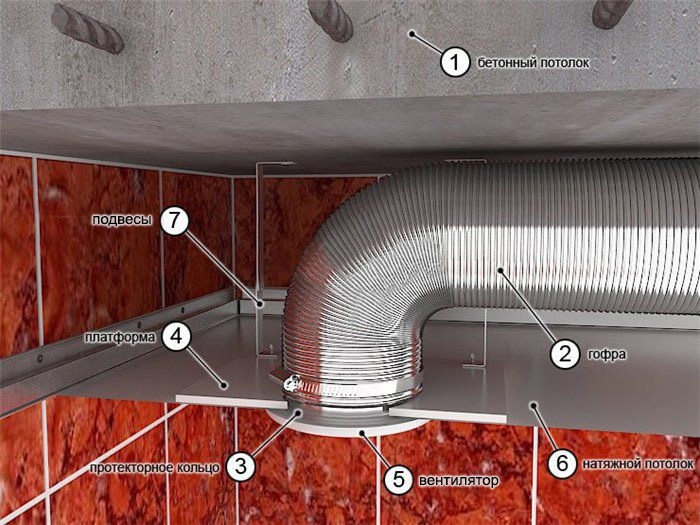

Вентилационен канал от гофрирана тръба може да не се закрепва, но той заема повече място, намалява ефективността на вентилацията и създава шум

Монтирайте сглобения канал на място и го фиксирайте с крепежни елементи. Свържете частите от различните помещения в една система – максимално плътно, без празнини и процепи. Проследете изходът за вентилатора да бъде на нивото на бъдещото покритие. Ако таванът е опънат, предварително монтирайте специална платформа за закрепване на вентилатора.

Едва след като вентилационният канал е монтиран, можете да пристъпите към изграждането на окачения таван. В реечен, гипсокартонен или пластмасов таван можете да изрежете отвор с бормашина с коронкова дюза. Платното на опънатия таван предварително се укрепва със специален пръстен, а след това се прорязва с канцеларски нож.

Корпусът на вентилатора се вкарва в получения отвор докрай, като едновременно в специален отвор се извежда свързващият кабел. В окачения таван корпусът на вентилатора се закрепва с моли дюбели, а в опънатия – със силиконов уплътнител към фиксирания разклек на канала.

След свързването на проводниците поставете декоративния панел – и монтажът на вентилатора е завършен.

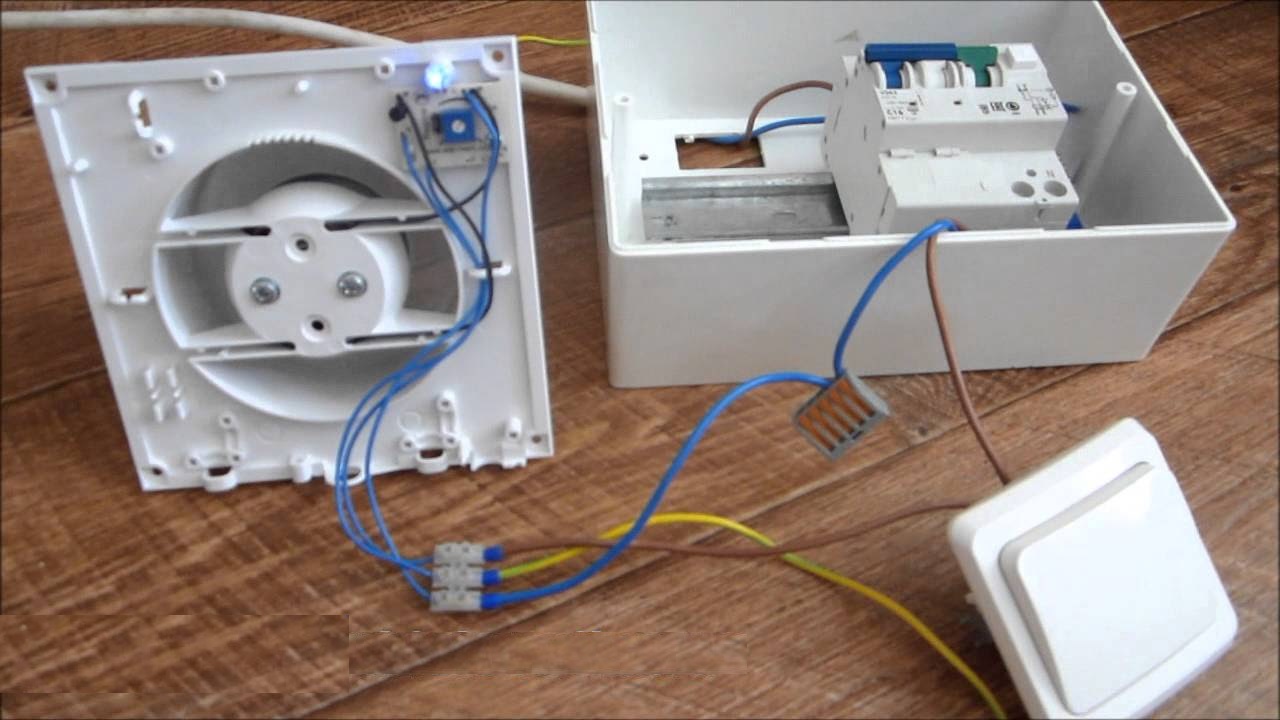

Свързване на вентилатора към електричеството

В зависимост от модела вентилаторът може да има от 2 до 4 клеми за свързване.

Ако са само две, то към едната се подава нула, а към другата – фаза от ключа или от най-близката крушка.

Трети контакт има в моделите с вграден таймер.

По правило контактите на вентилатора имат обозначения, а в приложената инструкция подробно е описано свързването на уреда към електрическата мрежа.

Те се нуждаят от постоянно захранване на платката, затова основният проводник на фазата се прокарва директно от разпределителната кутия, като се свързва с проводника от таблото. Ключът се инсталира на втория проводник на фазата, който се свързва към клемата на таймера.

Четири контакта се срещат рядко, обикновено – при наличие на таймер и метален корпус. В такъв случай освен нула и две фази към вентилатора трябва да се свърже заземяване.

Когато свързвате най-простия вентилатор без таймер към крушка или ключ за осветление, имайте предвид, че той ще работи точно толкова време, колкото е включено осветлението. Вероятно за тоалетна такава схема е подходяща, но за баня това време най-вероятно ще бъде недостатъчно и ще се наложи да оставяте светлината по-дълго от необходимото. Освен това миенето на течение от вентилатора често е неудобно.

За кухня или стая свързването на вентилатора към осветлението категорично не е подходящо, тъй като може да се готви и при естествена светлина, а проветряването на хола е по-удобно през деня. В килера и гардеробната обикновено светлината гори много малко, затова там е по-добре да се използват модели с таймер.

Изводи и полезно видео по темата

Обобщавайки, отбелязваме, че организирането дори на сложна и разклонена вентилационна система в окачен таван със собствени ръце е напълно възможно. А за да не останете с въпроси, предлагаме няколко видеа.

Най-прост вентилационен канал в тавана на банята със собствени ръце:

Довършване на тавана на санитарния възел с вентилация и изолация:

Обустройство на тих абсорбатор в кухнята с канален вентилатор – каналът в такава схема може да се скрие не зад мебелни фасади, а в тавана:

За да работи правилно вентилацията, която Вие сами ще проектирате и инсталирате, старайте се да не пестите нито време, нито пари. Подходете отговорно към избора не само на вентилатора, но и на сечението, материала и диаметъра на канала. Няма невъзможни задачи и при максимална внимателност можете сами да инсталирате вентилатора в тавана не по-зле от специалистите.

А у Вас вкъщи има ли вентилация, скрита от окачени тавани? Кои вентилатори и по каква схема са свързани в нея? Споделете впечатленията, съветите, корекциите и допълненията си към статията в коментарите.
