Вентилация в опънат таван: за какво е нужна + тънкости на обустройството

Опънатите платна са популярен вид обустройство на таванни покрития от окачен тип. Те се използват широко в държавни учреждения, обществени заведения, жилищни къщи и апартаменти, в тези зони, в които позволяват нормите за пожарна безопасност. Както и при всяка окачена конструкция, вентилацията в опънатия таван е една от най-важните инженерни конструкции.

За съжаление, фирми, които могат красиво да монтират ефектно покритие, са много, но точно след много монтажници започват проблеми с микроклимата в помещението, обусловени от неграмотността на монтажа на вентилационната система.

Как да контролираме създаването на правилен въздухообмен, какви изчисления трябва да се направят, коя схема да изберем и какви норми съществуват в апартаментите, където е невъзможно да се обустроят нови канали в носещите конструкции? Колко много въпроси, но на всички имаме готови отговори. Ще разкажем за вариантите на обустройство и особеностите на проектиране на вентилационната система на опънати тавани.

Разновидности на вентилацията с опънати тавани

Точно както и за всяка друга конструкция, съществуват 2 основни вида въздухообмен за опънати тавани.

Това са:

1. Естествен — предполага инсталиране на най-прости елементи за вентилация (въздуховодни канали и вентилационни шахти) или тяхното отсъствие, за да се създаде естествено движение на въздушния поток.
2. Принудителен — когато в конструкцията се предвижда наличие на вентилатор за създаване на принудително течение.

Изобщо, при обустройството на вентилацията в стаи с такова таванно покритие не трябва да стои въпросът за това, как да се осигури вентилация на опънатия таван.

По-скоро е актуално как да се вгради в опънатия таван вентилационна система, така че платното да не пречи на въздухообмена и да разреди налягането между пространството над тавана и помещението.

Изборът на система на въздуховодна конструкция се определя на база на индивидуалните особености на помещението, нивото на неговата влажност, температурния режим и предназначението на помещението с опънат таван.

Тоест, първоначално е необходимо да се обзаведете с качествена система, която трябва да има във всеки дом, и едва след това да настроите окачената си конструкция спрямо нея, а не обратното. Вие създавате микроклимат не за тавана, а за собственото си здраве, тъй като самите платна нямат особена нужда от чист въздух.

Естествен въздухообмен и вентилационни решетки

Както е известно, има различни видове таванни платна и едно от тях е перфорираното. Това е специален вид изработка на самия материал. ПВЦ, текстилно – няма значение. Същността е, че в платното присъстват отвори. Те могат да бъдат разположени хаотично или да се съчетават в единен рисунък.

Предназначението им първоначално е дизайнерско. Въпреки това, в повечето случаи те също не пречат на здравословната циркулация на въздуха. Разбира се, не във всички видове – зависи от разположението и размера на перфорацията, но много често благодарение на нея не се налага обустройване на допълнителни въздухообменни устройства под платното.

Но такова платно струва скъпо и е много трудно да се впише майсторски в дизайнерско отношение. Най-често се налага да се обмисля система за обикновени платна.

Ако в помещението вече има работеща вентилация, проблеми с осигуряването на циркулация на въздуха в пространството над тавана няма да възникнат. Достатъчно е просто да се монтират вентилационни решетки или дифузори в опънатото платно.

Нищо сложно няма. А самият процес няма да отнеме много време.

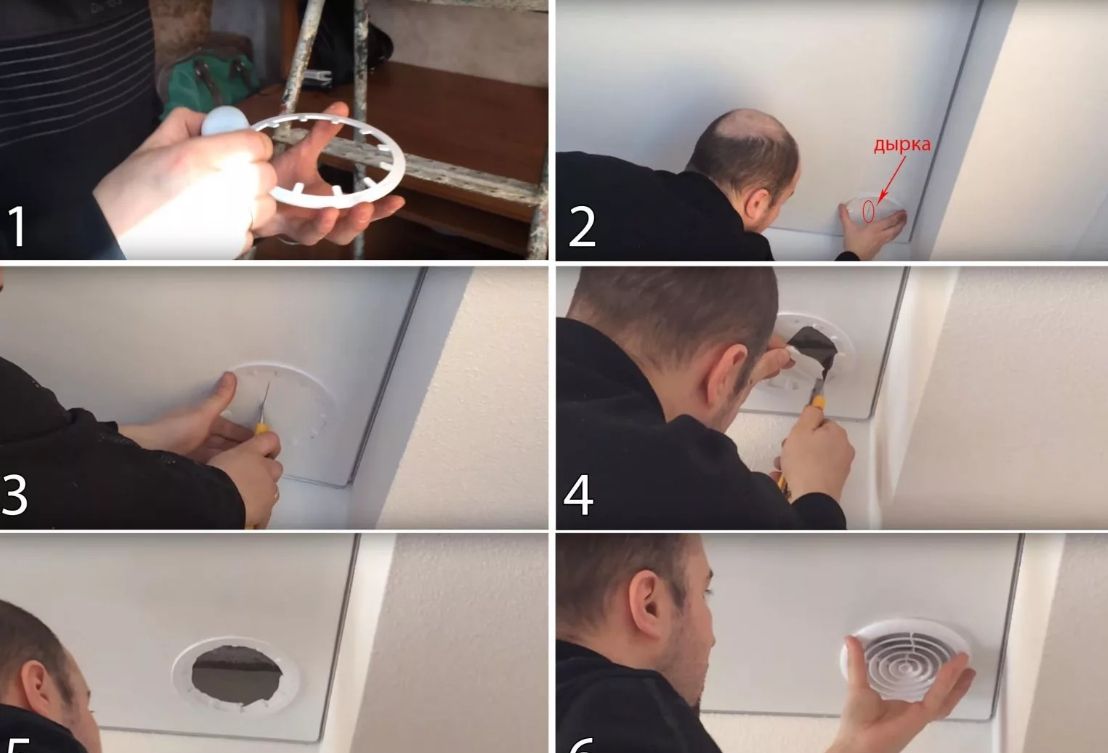

1. Монтаж на предпазен пръстен. 2,3,4,5. Изрязваме в термопръстена отвор за монтаж на дифузор или вентилационна решетка. 6. Монтираме самото устройство

Достатъчно е да се залепят специални защитни пръстени, да се изрежат отвори за устройствата и да се монтират те.

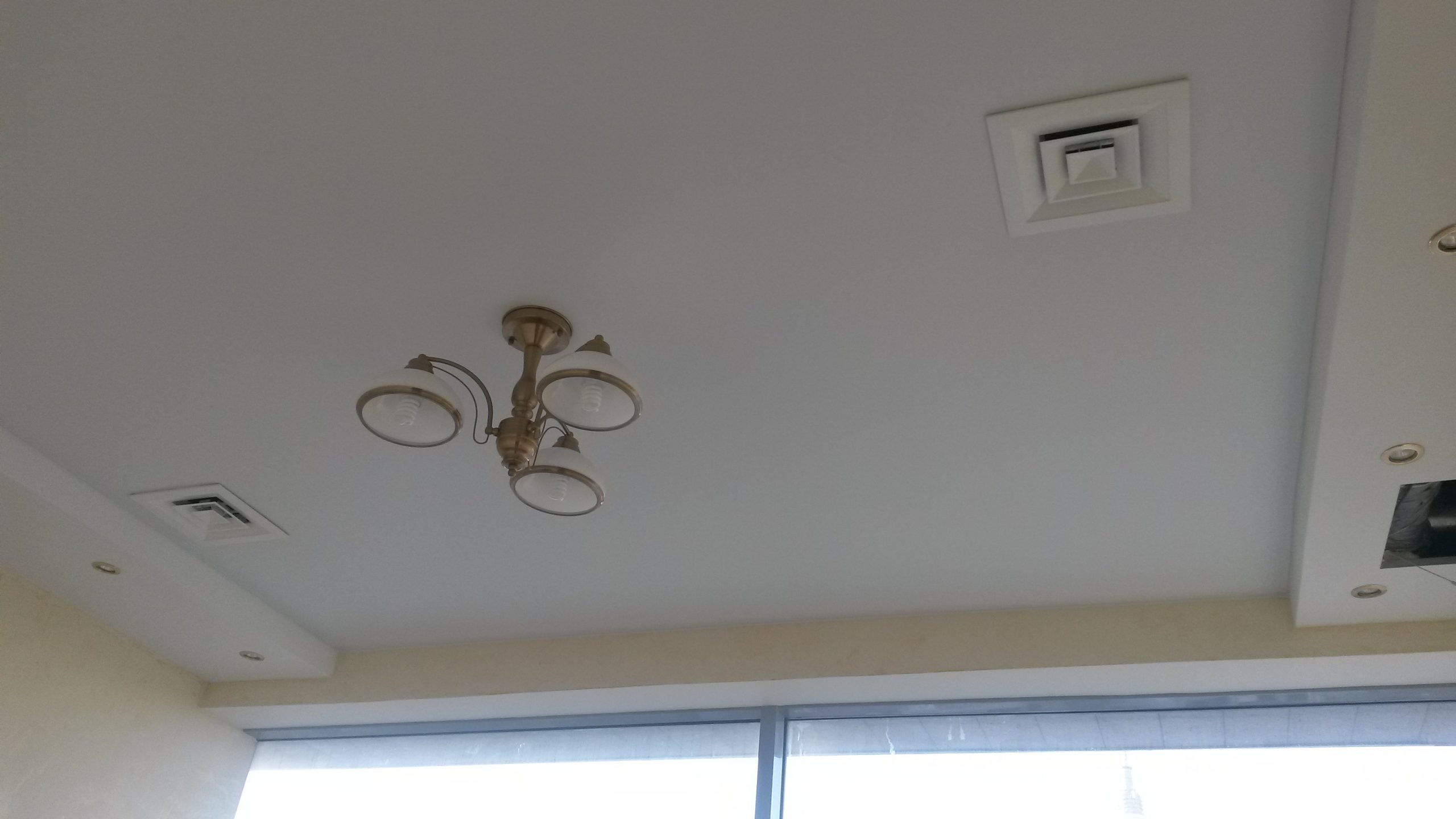

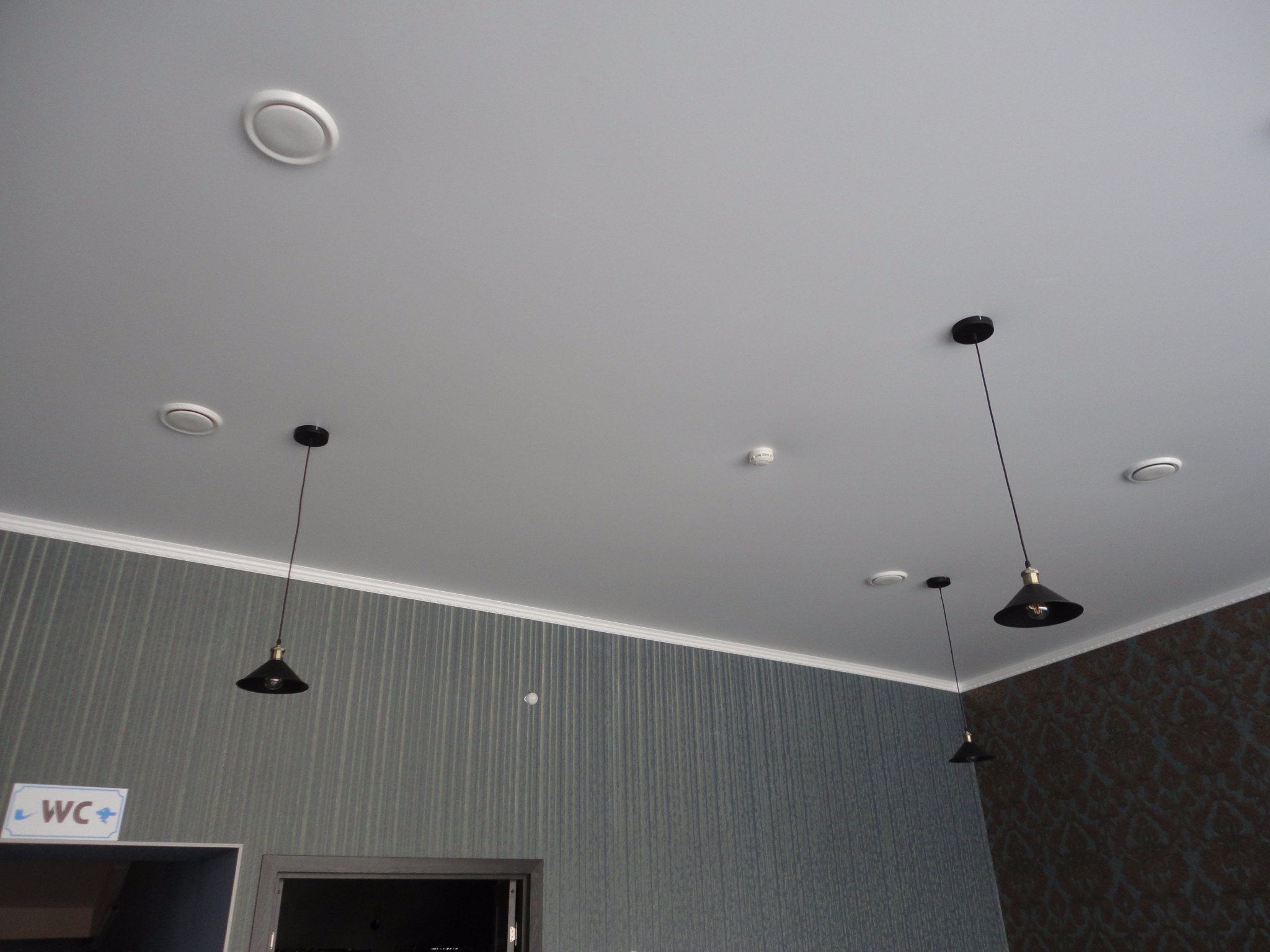

Вентилационни решетки или дифузори се монтират в ъглите на тавана по диагонал един срещу друг. По този принцип се обустройва всяка въздуховодна система в помещението.

Трябва веднага да се отбележи, че те не развалят външния вид на тавана, тъй като са доста компактни, а освен това изглеждат доста прилично, наподобявайки обикновени таванни осветителни тела. Освен това може да се избере практически всеки цвят, максимално подходящ за нюанса на платното.

Обустройство на изкуствена вентилация

Ако вентилационният изпускател или шахта се намират в пространството над тавана на банята, тоалетната или кухнята и окачената конструкция естествено ги затваря, е необходим монтаж на изпускател през платното на опънатия таван с помощта на специални конструкции, които предполагат използването на принудителен метод на вентилация.

Чрез наличните вентилационни шахти също може да се обустрои въздухообмен в помещения, които не са оборудвани с циркулационна система, но се нуждаят от такава.

За монтаж на въздуховодната система е най-добре да закупите готова модулна конструкция. Тя не струва скъпо и притежава всички необходими качества – компактност, готови елементи, херметичност.

Специалистите твърдят, че в стаи с ниски тавани – височина под 2,65 м, не е целесъобразно да се инсталират таванни вентилатори. Ако става въпрос за баня с такава височина, най-добре е да се помисли за монтаж на абсорбатор.

Първоначално е необходимо да се направят всички изчисления и да се обмисли целесъобразността на създаването на принудителен въздухообмен. След това да се избере материалът, от който ще бъде изпълнена конструкцията.

Кутия за въздуховод може да бъде изработена от:

• гипсокартон;
• гофрирана тръба;
• пластмасови елементи.

Последният вариант е най-удобен и най-бърз. Нека разгледаме обикновен принудителен въздухообмен с монтаж на вентилатор на етапи.

Етап № 1 – закрепване на въздуховодите

Въздуховодът се закрепва внимателно директно към повърхността на тавана или към предварително монтирани окачвания. Много е важно конструкцията да бъде абсолютно херметична, в противен случай ще се появи зона с отрицателно налягане и платното ще се „залепи“ за основата.

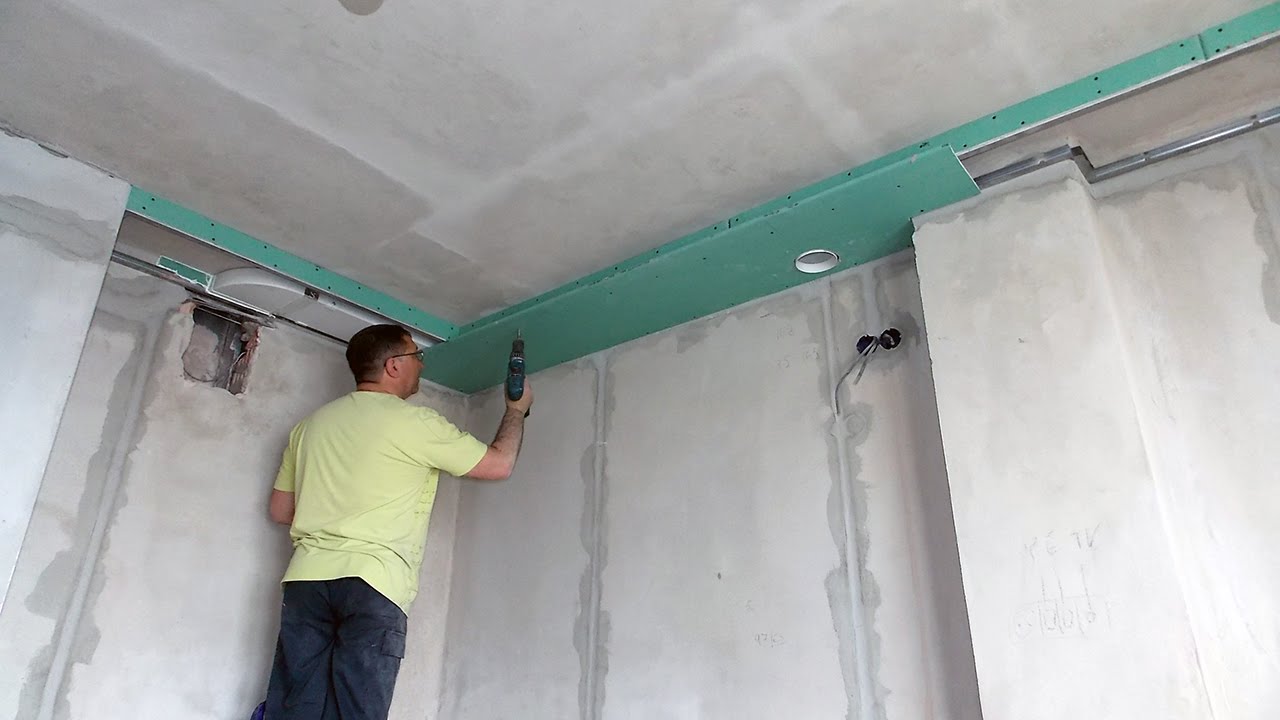

Кутия от гипсокартон може да служи като въздуховод. Дизайнерите често използват такава облицовка като маскиращо-декоративна конструкция за вентилация. Но като цяло е по-добре да се използва пластмаса.

След като въздуховодите са закрепени, трябва да се изведат всички необходими електрически кабели.

Етап № 2 – оборудване на място за вентилатор

След инсталирането на кутията за въздуховод е необходимо да се предвиди заложна част за вентилатора. Обикновено тя се изработва от шперплат. Заложната част се закрепва към основния таван с помощта на окачвания.

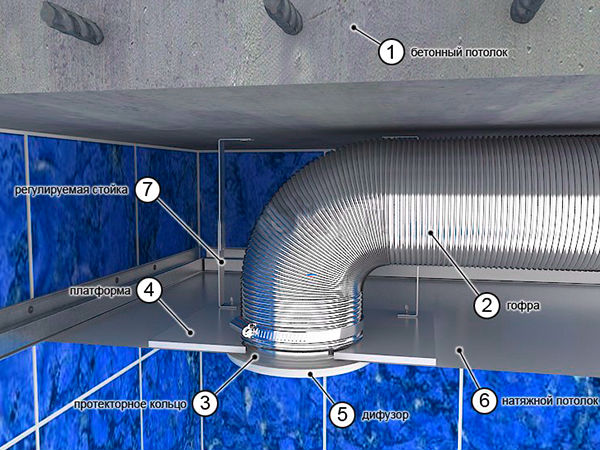

Приблизително така ще изглежда конструкцията на вашата система зад тавана с използване на принудителна вентилация. Както виждате, платформата е закрепена директно към главата на вентилационната тръба.

Етап № 3 – монтаж на опъваемото платно

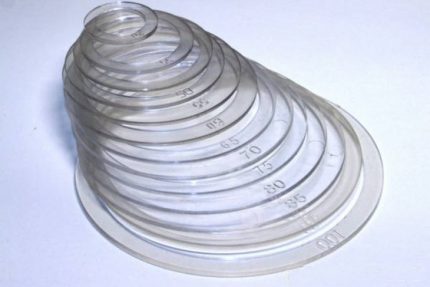

След това се монтира самото опъваемо платно, но много внимателно, за да не се повреди повърхността. Когато опъваният таван е монтиран, трябва на мястото на закрепване на заложната част да се постави защитен пръстен.

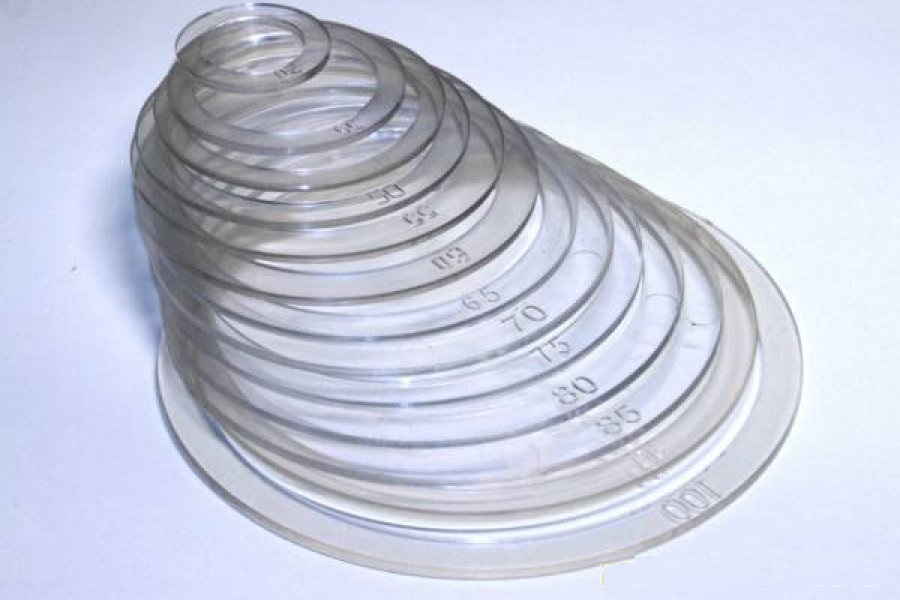

Ширината на стените на протектора се избира според диаметъра на тръбата, колкото е по-голям, толкова по-дебели са стените на термопръстена. Обърнете внимание, че тези приспособления могат да бъдат както цветни, така и прозрачни.

Етап № 4 – правим отвори за въздуховод

След като пръстенът е надеждно закрепен, трябва внимателно да се изреже отвор за въздуховода.

Това се прави с помощта на обикновен канцеларски нож.

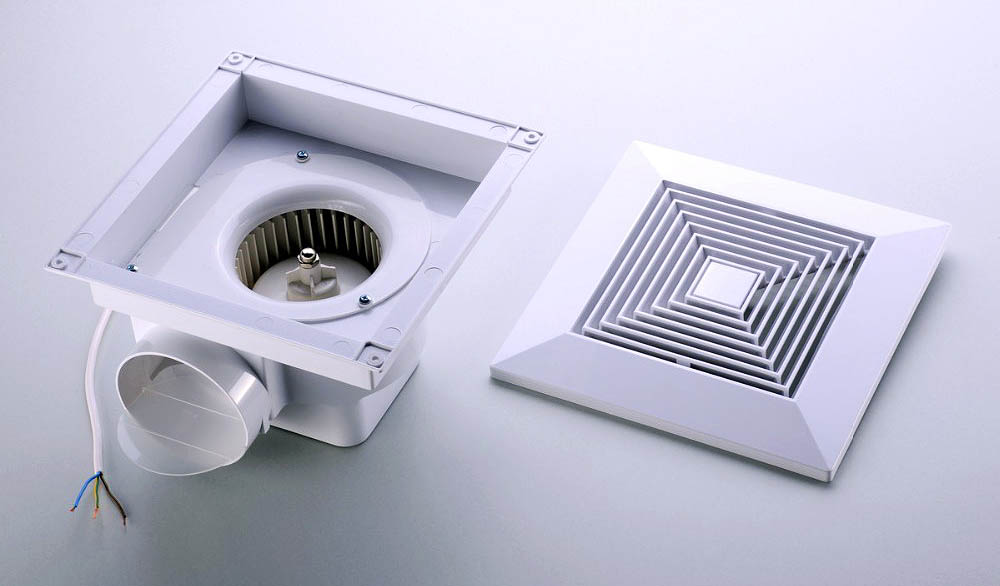

Етап № 5 – свързване на вентилатора

След това може да се свърже вентилаторът. За целта той трябва да се постави плътно във вентилационния канал и да се фиксира. Кабелите се извеждат през отворите в корпуса и се свързват с помощта на клеми.

Етап № 6 – монтаж на вентилационна решетка

Монтирате върху нашата конструкция вентилационна решетка.

Преди монтажа на системата и свързването на вентилатора към въздуховода в опънатия таван задължително проверете работоспособността на уреда, дори ако преди покупката продавачът ви го е тествал.

От срещуположния на инсталираната система ъгъл на стаята трябва да монтирате дифузьор или вентилационна решетка.

Можете да се запознаете с по-подробната инструкция за монтаж на изпускателния вентилатор тук.

Изпускател в опънат таван

В кухните като правило има аспиратор. И от този уред се простират инженерни конструкции, които често дразнят собствениците с неестетичния си вид. Въпреки това, тръбата от аспиратора също може да бъде скрита в опънатия таван и сега ще ви разкажем как.

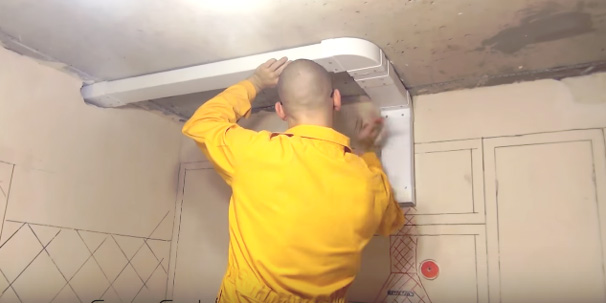

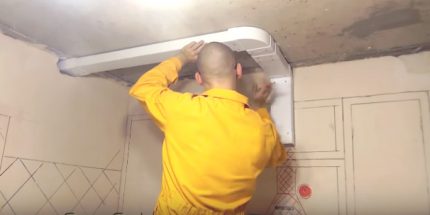

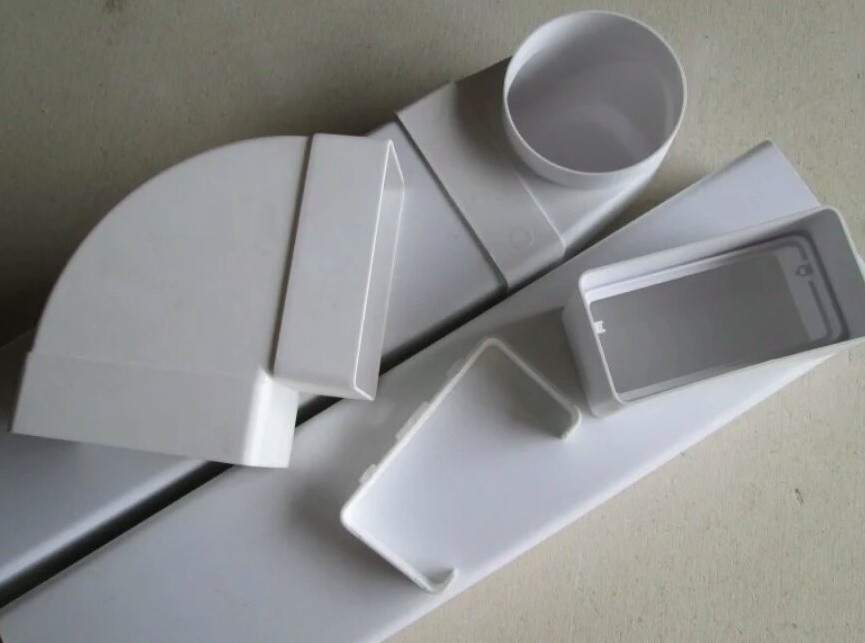

Вместо гофрирани тръби, с които обикновено се оборудват вентилационните системи, най-добре е да използвате специални пластмасови въздуховоди не с кръгло, а с правоъгълно сечение 55×110 мм. Те са способни да прилягат максимално близо до основата, което ще осигури възможност за минимално спускане на нивото на рамката за опънатия таван.

За удобство, ако се планира основен козметичен ремонт, можете предварително да очертаете мястото на разположение на аспиратора, така че то да съвпадне точно с инсталираната кутия.

Бъдете внимателни, отново, всички съединения трябва да бъдат старателно запечатани, а окабеляването да бъде положено предварително, още преди монтажа на самото платно.

Още една немаловажна подробност – ако тръбопроводът от аспиратора преминава през други стаи и искате да обедините чрез него вентилационната система на тези помещения, непременно монтирайте дифузори именно с обратни клапани, за да не се изтегля отработеният въздух от кухнята във всички помещения.

И така, вие сте монтирали въздуховодите от вентилационните шахти. Сега е необходимо да обустроите тръбата от аспиратора в повърхността на опънатия таван. За обединяване на въздуховода, монтиран от вас с аспиратора, трябва да използвате правоъгълен преходник към кръглата гофрирана тръба от самия уред.

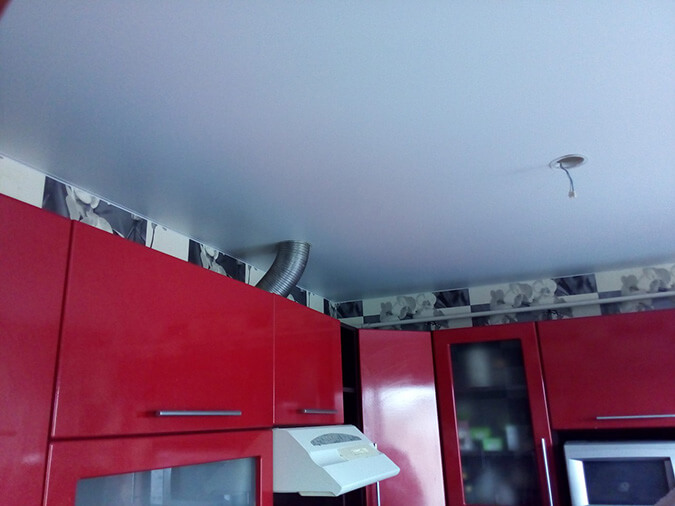

Приблизително така ще изглежда готовата конструкция след всички свързвания към вентилационната система. Както виждате – тръбата стърчи минимално и практически не се вижда.

В платното се прави отвор с подходящ диаметър за нейното свързване, свързват се комуникациите, и на последния етап – се проверява работата на изпускателното оборудване.

Нюанси на обустройството на вентилацията на опънатия таван

Преди да инсталирате всички системи е необходимо да подготвите повърхността. Изобщо, според технологията те са задължителни по време на довършителните работи от този тип според технологията. Въпреки това, най-често ги игнорират, смятайки, че окачената конструкция за това е предназначена, за да скрие всички недостатъци.

И така, преди всичко трябва да се погрижите за херметизирането на всички процепи и фуги. Естествено, това са мостове на студа, които предизвикват образуване на конденз. Именно поради тази причина се препоръчва да направите топлоизолация. Това е актуално за жителите на частни къщи и последните етажи на многоетажни сгради с неизолирано таванско помещение.

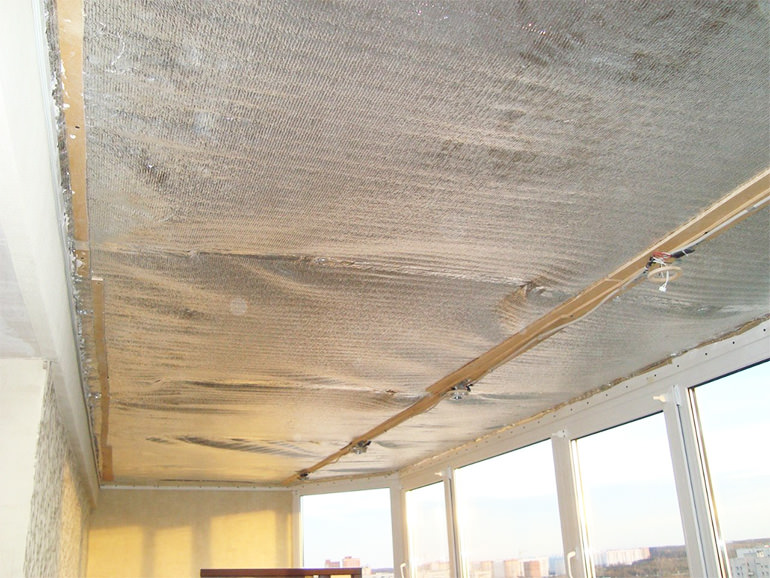

Изобщо, топлоизолацията на тавана трябва да се извърши от страната на таванското помещение. Такъв вариант на изпълнение може да доведе до натрупване на влага между тавана и изолацията.

След това трябва да се погрижите за укрепване на конструкцията. При наличие на механична вентилационна система, здравата основа за електрическото окабеляване е много важна.

И накрая, последно – по опънатия таван много обичат да тичат гризачи. Те лесно могат да прегризат електрическото окабеляване на принудителната вентилация или да влязат във въздуховодите и да умрат там, създавайки на собствениците вместо свеж въздух зловоние. Ето защо е важно да изключите всички възможности за проникване на гризачи в таванното пространство.

Минуси на вентилационната система на опънати тавани

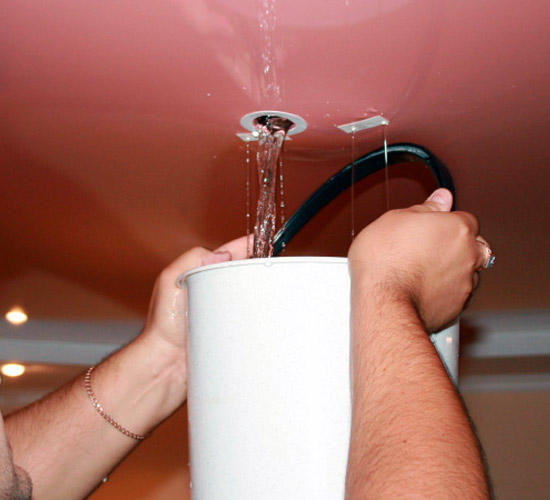

Производителите на опънати платна много обичат да се хвалят със степента на разтягане на своите платна в случай на наводнение от съседите отгоре или теч от покрива. Разбира се, за самите платна такава ситуация ще бъде патова, но поне ще спасите ремонта и мебелите, ако водата не се излее надолу, а бъде задържана от опънатия таван.

Така че, инсталирането на допълнителни вентилационни отвори намалява херметичността на конструкцията и съответно увеличава риска от теч на тези места.

Разбира се, от една страна вентилационните решетки намаляват хидроизолационните свойства на опънатите платна, но от друга – през техните отвори е по-лесно да се източи натрупаната течност

При изграждането на вентилация все пак са необходими точни индивидуални изчисления, които се извършват директно на обекта. Затова всички инструкции могат да се считат само за условно ръководство.

Още един важен момент се състои в проблема с обслужването на въздуховода. Ако възникне някакъв проблем със системата, ще трябва да се свали цялото платно, за да се отстрани повредата.

Изводи и полезно видео по темата

Инсталиране на вентилационни решетки в опънат таван:

Разказахме ви за монтажа на вентилация в опънат таван със собствени ръце, както виждате, практически няма нищо сложно. Въпреки това трябва да се вземе предвид фактът, че например принудителната вентилация трябва да се извърши още на първия етап от инсталирането на опънатото платно. И дори обикновеното врязване на вентилационни решетки, макар и да изглежда просто, може да доведе до повреда на декоративния таван. Затова е по-добре да се доверите на професионалисти.

А имате ли у дома опънати тавани? Планирате ли да инсталирате вентилация в тях и кой вариант обмисляте? Или може би сте се сблъскали с някакви трудности по време на монтажа на вентилация в опънат таван? Споделете своя опит в коментарите и задавайте въпроси по темата на статията.
