Табло за управление на вентилацията: устройство, предназначение + как да се сглоби правилно

Промишлени сгради, обществени заведения и жилищни домове се оборудват със сложни по устройството си мрежи за климатизация и вентилация. За да се организира работата на системата, обединяваща множество технически устройства, се използва табло за управление на вентилацията – ЩУВ.

Ще разкажем как да се комплектова табло, което позволява контрол на вентилационната система и задаване на оптимален режим за работа или почивка. В представената от нас статия са посочени компонентите, описани са особеностите на тяхното свързване. Спазването на нашите препоръки ще помогне за грамотна автоматизация на пускането и спирането на оборудването.

Предназначение на таблото за управление на вентилацията

Ако е необходимо да се включи или настрои битова сплит-система или устройства за приточна вентилация, фиксирани в отвора на вентилационния канал, то не са необходими никакви контролни възли – всяко устройство се регулира ръчно или с дистанционно управление.

Но ако дължината на мрежите е голяма, а устройствата са монтирани на недостъпни места: в шахти, на покрива или тавана, в специално предназначени ниши вътре в стените – тогава възниква необходимост от монтаж на блок за дистанционно управление.

Цялата информация за работата на калориферите, конвекторите, отделните вентилатори постъпва в единен център – ЩУВ. Тук се намират и автоматите, отговарящи за функционирането и регулирането на устройствата.

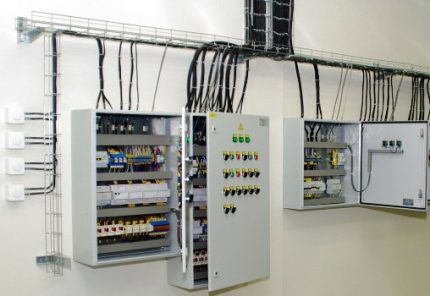

Съвременните ЩУВ представляват панели с индикаторни регулиращи устройства или метални шкафове, които се монтират на пода или се окачват на стената. За защита на вътрешното съдържание са предвидени отварящи се вратички, заключващи се с ключ. Освен абревиатурата ЩУВ може да се срещне и ШУВ (шкаф).

Основни функции на ЩУВ:

• контрол над оборудването, влизащо в системите за вентилация и климатизация;
• защита на агрегатите от прегряване, неправилен монтаж и свързване, късо съединение;
• регулиране на най-важните параметри на оборудването, като производителност или мощност;
• програмиране на работата на цялата система или отделни агрегати за зададен времеви промеждутък – ден, седмица, месец;
• осигуряване на индикация, която улеснява контрола и регулирането;
• поддържане на определена температура в различни помещения, възможност за бърза промяна на нейните параметри;
• контрол над вътрешните стени на въздуховодите и степента на замърсяване на филтрите;
• предупреждение за неизправности в работата на сезонно зависимо оборудване, например водни калорифери, които могат да замръзнат при твърде ниска температура.

Инсталирането на електротехническо табло в предприятие или жилищна сграда позволява на обслужващия персонал да следи работата на оборудването от едно място и бързо да реагира на повреди и спиране на отделни устройства. Уредите, регулиращи устройствата за пожароизвестяване и отчасти отоплението, също могат да бъдат разположени в същия шкаф.

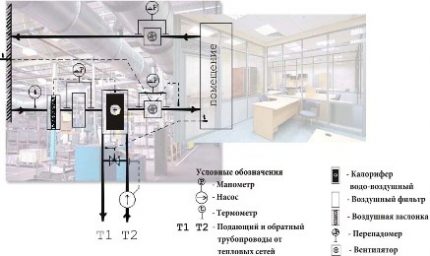

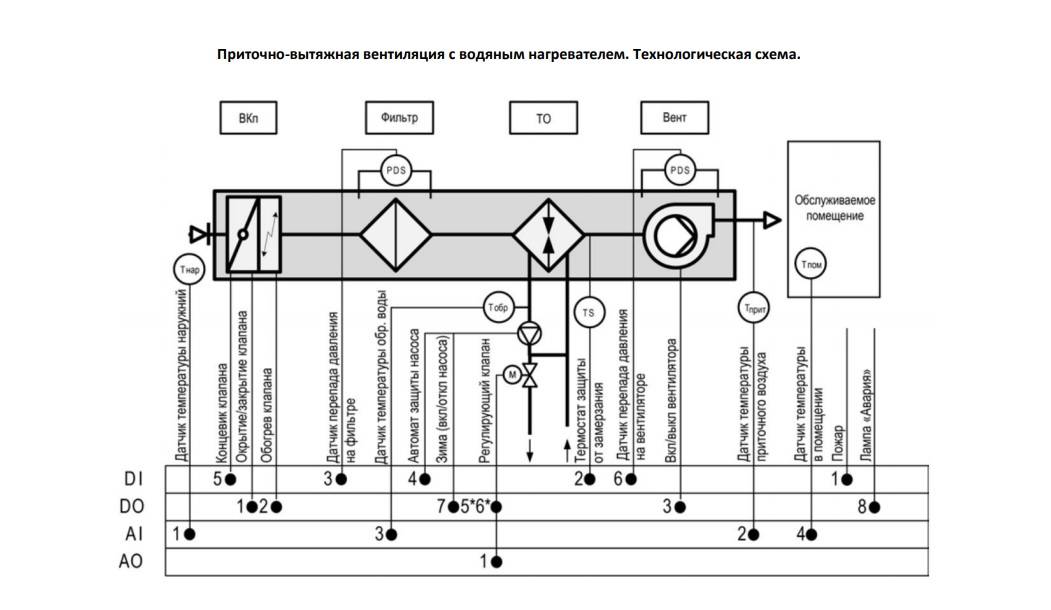

Схема за инсталиране на ШУПВВ. Шкафовете могат да бъдат общи, обединяващи всички устройства в сградата, и обслужващи отделен етаж, крило, цех, секция и т.н.

При възникване на аварийна ситуация, например пожар в едно от помещенията, спирането на вентилационното оборудване става автоматично или ръчно – от панела на ЩУВ.

Особености на устройството на ЩУВ

Инсталирането и комплектоването на управляващи табла се извършва според правилата и нормите, които диктуват държавни документи, като ГОСТ Р 51321.1. Шкафове за помпи и електрооборудване, табла за вентилация и климатични системи се монтират в коридори, помощни помещения или в специално определени помещения – табла.

Ако сградата разполага с възможности, всички контролни блокове, включително вентилационните и противопожарните, се инсталират в диспечерските.

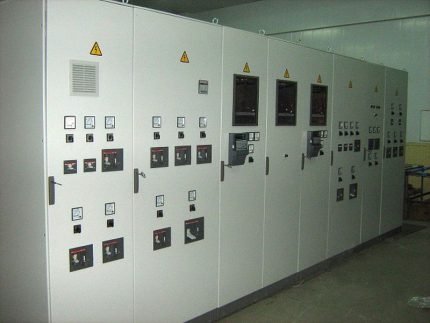

В помещението, където се намира таблото, трябва да се поддържа стайна температура, нормално ниво на влажност. Всички устройства трябва да бъдат защитени от преки ултравиолетови лъчи и прах, както и от магнитни колебания и радиосмущения.

Производителите на електротехническо оборудване предлагат множество конфигурации, които се различават по размери, функции, степен на защита и ниво на програмиране. Най-простите модификации са предназначени за обслужване на частна жилищна недвижимост, а сложните – за предприятия и обществени сгради.

Изисквания към комплектацията на таблата за управление

При избора на ШУВ се ориентират по размерите на работната площ, възможността за инсталиране на нужните устройства, ергономията и безопасността. Последната точка се отнася както до самите монтажници, които редовно обслужват мрежите, така и до хората, които могат да се окажат наблизо.

Основните изисквания към ШУВ и ЩУВ са следните:

• таблото трябва да побира всички устройства за управление на вентилационната и климатична система;
• важните възли трябва да бъдат снабдени с индикация, светлинна, цифрова или свързана с компютър;
• устройствата, отговарящи за най-значимото оборудване, трябва да имат двойно управление – автоматично и ръчно.

Всички уреди се разполагат внимателно на една равнина. Комплектацията трябва да бъде максимално проста и разбираема. Ако сглобяването на вентилационното табло се извърши по всички правила, тогава дори и човек, който не разбира от електричество, ще може да изключи аварийните устройства.

Съвременните блокове за управление се произвеждат, като се отчита възможността за икономия на електроенергия. Да предположим, че правилно подбраните автоматични устройства могат да намалят разходите с 50-65%

Пълнежът и функционалността на таблата могат да се различават. Например, за някои системи е необходим честотен преобразувател, а други се справят без него. Най-удобни за ползване са шкафовете и таблата с автоматика и дистанционни пултове.

Преглед на работните елементи

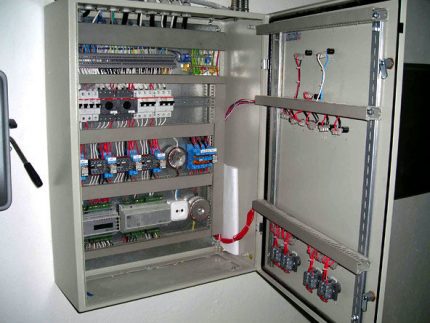

Конструктивно ШУВ представлява пластмасов или метален корпус с правоъгълна форма, който има необходимия клас на защита IP 45. Ако условията на експлоатация са свързани с повишен риск, тогава класът на защита е по-висок.

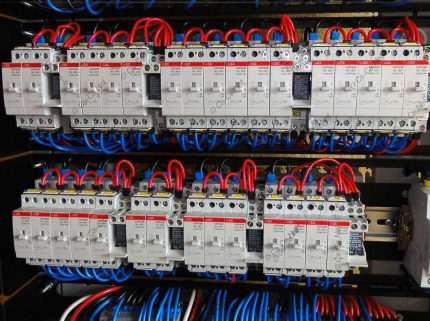

Вътре в корпуса са разположени такива уреди като захранващ блок, контролер, преобразуватели. Няколко автоматични прекъсвача отговарят за отделни устройства: калорифери, рекуператори, вентилатори, охладителни инсталации и др.

Задължителен елемент е пултът за ръчно управление. Също така е необходим сигнален блок, който се задейства при аварийна ситуация и извършва оповестяване чрез светлинни или звукови сигнали.

Планките и клемните блокове за монтаж на електротехнически уреди и свързването им с проводници изглеждат по същия начин като аналозите за електрически разпределителни табла.

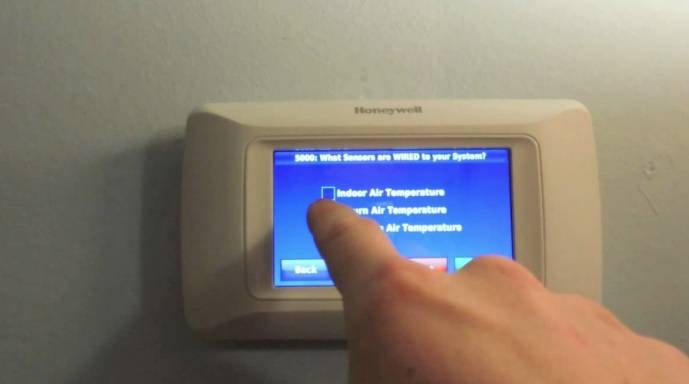

Към елементите за управление се отнасят и сензорите. Те са вид рецептори, които събират различна информация за състоянието на системата и нейната среда.

Те измерват температурата на въздуха и на самите устройства, степента на концентрация на газове или замърсяване на елементите на системата, измерват скоростта на движение на въздуха и др. Получените данни постъпват към автоматичните регулатори и се извършва корекция на работата на елементите на системата.

По функции сензорите се делят на следните видове:

• температурни;
• влажностни;
• скоростни;
• налягане и др.

Температурните сензори могат да бъдат както цифрови, така и аналогови. Сигналът за рязко повишаване или понижаване на температурата в помещенията може да стане причина за превключване на работата на системата на друг режим.

По същия принцип действат сензорите за влажност. Как се осъществява движението на въздушните маси вътре в вентилационните канали може да се разбере благодарение на сензорите за скорост и налягане. По мястото на монтаж сензорите се делят на вътрешни и външни. Първите събират данни в помещенията, а вторите, които още наричат атмосферни или улични, — извън сградите.

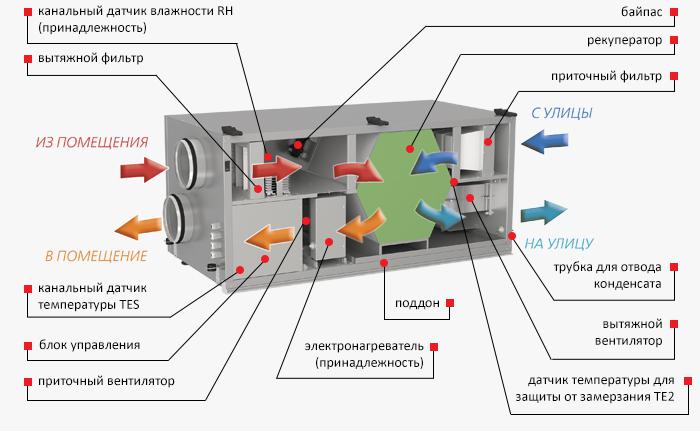

Също така вентилационните датчици биват канални, т.е. инсталирани във въздуховодите: или на стените, или напречно на въздушния поток. Те са универсални и могат да предават голям обем информация: температура, налягане, скорост на движение на въздуха.

Част от датчиците се фиксират върху повърхността на детайлите, които трябва да се контролират. Те снемат параметрите на самите устройства, например температура на намотката, скорост на въртене и др.

Монтажът на датчиците е съпроводен с внимателен избор. От една страна, колкото повече информация, толкова по-точно работи системата, но от друга страна функционирането и обслужването на мрежата става скъпо от гледна точка на разхода на електроенергия.

В сцепка с датчиците работят контролерите. Това са уредите, които получават информация и я обработват в автоматичен режим. Могат да бъдат наречени посредници, тъй като по-нататък сигналът се предава на изпълнителните устройства: превключватели на въздушни потоци, вентилатори, хладилни инсталации, калорифери.

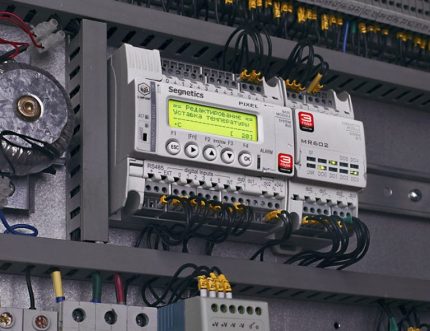

За инсталиране вътре в ШУВ повече от другите подхождат контролери с микропроцесори. Те се отличават с компактни размери и не изискват голяма площ за монтаж.

Особена популярност се радват контролерите от универсален тип, които едновременно са способни да обработват информация, постъпваща от различни системи: вентилация, отопление и др.

Препоръки за сглобяване на ЩУВ

С монтажа и тестването на ЩУВ трябва да се занимават специалисти с подходяща квалификация; самостоятелното монтиране и свързване на елементи вътре в таблото или шкафа не само не се препоръчва, но и е забранено.

Корпусите не се изработват ръчно, а се закупуват в готов вид или се поръчват съобразно спецификата на вентилационната система. Заедно с корпуса се доставя комплект устройства: превключватели, контролери, захранващи блокове, ключове, предпазни елементи и проводници.

Не рядко се среща и такова положение, че комплектът от уреди и детайли не е напълно комплектован – липсват проводници или автоматични изключватели. При доставяне на резервни части е необходимо да се запази съответствието на техническите характеристики (например напречно сечение на проводниците или сила на тока на автомата).

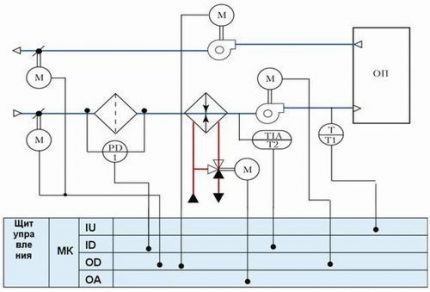

Комплектът от елементи на ЩУВ се съпровожда от схема, по която се извършва сглобяването. Всякакви отклонения от схемата могат да доведат до неправилна експлоатация или повреда на техниката.

Преди поръчката е необходимо да се състави списък на всички устройства, които са част от вентилационната система, както и да се изразят желания относно превключването на режимите на работа, вида на контролера, наличието на различни сензори. В някои ЩУВ вместо контролери се инсталират релета.

Пример за ЩУВ може да бъде образец със следните технически характеристики:

• ном. честота – 50 Hz;
• напрежение – 380 V;
• напрежение на свързания вентилатор – 220 V;
• мощност на двигателя – 22 kW;
• степен на защита – IP65;
• размери – 400x800x180 mm;
• срок на експлоатация – 10 години.

Готовите модели са маркирани с условни обозначения, които съдържат информация за модификацията и нейния типоразмер, степента на защита, вида на климатичното изпълнение, номера на ТУ или ГОСТ. В последния случай производителите се ръководят от ГОСТ 14254 и ГОСТ 15150.

Предимства на професионалния монтаж

Според правилата, с инсталирането и техническото обслужване на вентилационни системи, както и на ЩУВ, трябва да се занимават специалисти с инженерно образование. Те носят пълна отговорност за неправилния избор, инсталиране, свързване на устройствата, както и за поддържането на техническите устройства в неподходящо или аварийно състояние.

За да определят правилно съдържанието на щита или шкафа, монтажниците правят пълен мониторинг на вентилационната мрежа.

След това е необходимо да се извършат следните действия:

• да се анализира натоварването;
• да се избере оптималната схема;
• да се определят режимите на работа на устройствата с цел увеличаване на КПД;
• да се подбере оборудването.

Самата сглобка отнема малко време: всички устройства се монтират последователно в няколко реда, проводниците се свързват внимателно към клемните връзки и се полагат по линиите в организирани снопове, след което се извеждат навън.

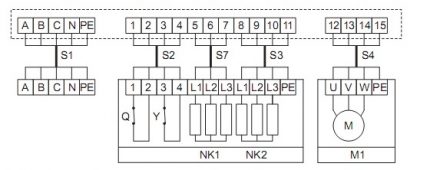

Един от вариантите за свързване, където NK1 и NK2 са нагревателни устройства от канален тип; М1 – 3-фазен вентилатор; А, В, С – свързване към мрежата, N – нула, РЕ – земя; Q – защитен термостат срещу прегряване; Y – термостат за защита от запалване

Професионалните монтажници имат опит в инсталирането и експлоатацията на ЩУВ, така че е малко вероятно да сгрешат с избора на модел и нюансите на свързване на устройствата. Освен това те разбират добре от схемите на вентилационни системи за апартаменти и къщи извън града и могат бързо да определят наличието на грешка в чертежа.

Ако не се прецени навреме и се свържат устройствата по неграмотно съставена схема – а това също се случва – може да се създаде аварийна ситуация.

С продажбата и реализацията на щитове и шкафове се занимават множество фирми, които произвеждат или продават вентилационно, хладилно и отоплително оборудване. Например, в Москва това може да се направи в компаниите «Руклимат», «Ровен», «АВ-автоматика», «Галвент» и др.

Изводи и полезно видео по темата

Как изглеждат ШУВ в сглобен вид, какво влиза в състава на „пълнежа“, как се извършва закрепването на устройствата и свързването на проводниците, може да се види в представените по-долу видеоклипове.

Поетапна сглобка и варианти за монтаж:

Видеообзор – образец за сглобка на ШУВ с калорифер:

Автоматизацията на вентилационна или която и да е друга система е отговорен и скъп процес. Ако оборудването е избрано неправилно или монтажът е извършен некоректно, може да възникне авария, в резултат на която да пострадат хора, например в химическо предприятие.

Като минимум, техниката, също скъпа, ще се повреди. Поради тези причини, инсталирането на ЩУВ от началния етап на проектиране до края трябва да се извършва изключително от специалисти.

Моля, пишете коментари в блока по-долу. Споделете информация, която може да бъде полезна за посетителите на сайта. Задавайте въпроси, разкажете как сте монтирали таблото за управление на вентилационната система със собствените си ръце, публикувайте снимки по темата на статията.
