Газови котли за външно разположение: норми и изисквания за разполагане на улично оборудване

Един от начините да се организира отоплението в жилищни или нежилищни помещения е инсталирането на оборудване не в котелно помещение или вътре в сградата, а на открито. За отоплението на дома могат да отговарят газови котли за външно разположение. Това са стандартни агрегати в изолиран корпус с димоотвод и тръбопровод, които ги свързват с отопляваните помещения.

Сложността на инсталирането на КНР се състои в изискванията, поставени от надзорните органи, както и в условията за тяхното разполагане. Нека разгледаме конструктивните и монтажни особености на външното оборудване, като се има предвид, че няма отделна законодателна база за този тип отоплително оборудване.

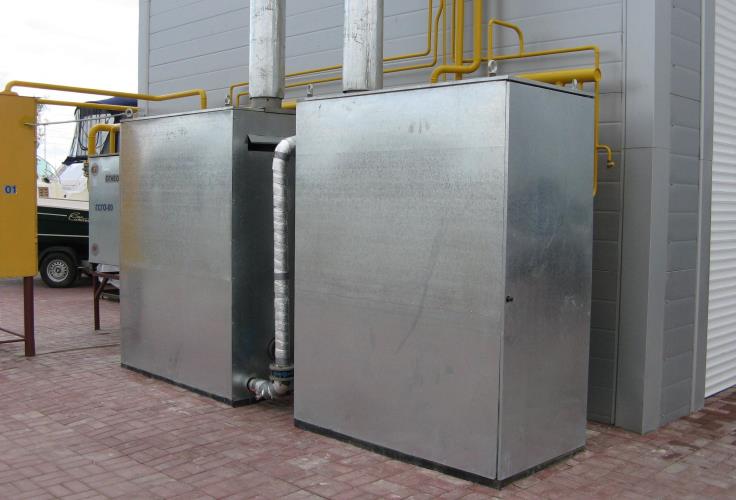

Външни газови котли

Производството на улични инсталации се извършва от много руски и чуждестранни предприятия. Основното предимство е, че мощните агрегати не изискват изграждане на отделно котелно помещение, но са напълно защитени от механични повреди, студ и дъжд.

Различните модели на външни газови котли са предназначени за работа на природен, втечнен газ и биогаз, имат КПД 85-95%. Налягането в системата и температурата на водата на изхода се различават, но при някои агрегати се регулират с помощта на автоматика.

Външното газово оборудване представлява иновационен аналог на модулно котелно помещение, отличаващо се с енергоспестяване и позволяващо да се спести от изграждането на отоплителния възел.

Документация с изисквания към газа:

• Биогаз – ГОСТ 27577-2000;
• Природен – ГОСТ 5542-2014;
• Втечнен – ГОСТ 20448-90.

Монтажът, въвеждането в експлоатация и техническото обслужване обикновено се извършват от служители на компанията производител. Постоянното присъствие на обслужващ персонал не е необходимо.

Предназначение и основни функции

Необходимо е да се разграничава КНР от котелни помещения, тъй като според всички документи и законодателни актове те представляват отделна група отоплително оборудване. И въпреки че често ги наричат мини-котелни, инсталирането се извършва по съвсем различни правила.

Външните котли служат за отопление както на жилищни, така и на промишлени обекти. Те се инсталират за обслужване на детски градини, училища, болници, развлекателни, търговски и спортни центрове. Понякога те служат като резервен източник, особено там, където е необходима непрекъсната подаване на топлина.

За малки по обем сгради се използват единични котли с малка мощност – 40-100 kW. Обикновено такова оборудване е предназначено за отопление на площ до 1000 m³.

Ако е необходимо да се отопли извънградска къща, оборудването с малка мощност напълно подхожда за това. Големите сгради и промишлените предприятия изискват по-мощна техника, за тях се инсталират комплекси от 2 и повече котли.

Външните агрегати започнаха да се използват все по-често благодарение на следните особености:

За употреба е удобно и това, че агрегатите са с компактни размери, като притежават голяма мощност. Те не изискват постоянно внимание, за обслужване е достатъчно дистанционно да се следи работата на котлите в нормален режим.

Видове и особености на конструкцията

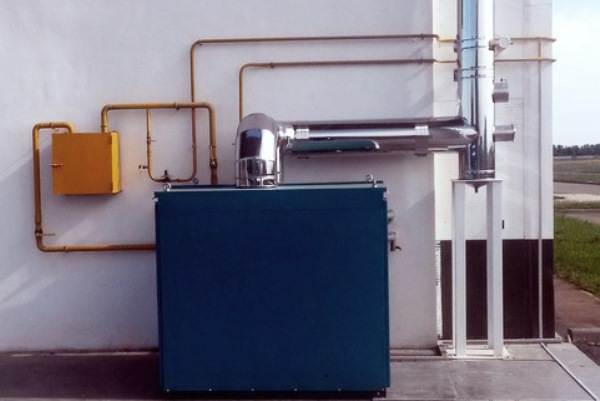

Моделите на битови и промишлени газови котли за улично монтиране са сглобяеми водотръбни конструкции за загряване на вода. За защита от външни агресивни фактори те са затворени в метални кутии, изолирани от всички страни с минерална вата или друг топлоизолационен материал.

По конструкция моделите се различават, но най-често принципът им на работа се състои в използването на газова горелка. Горивото след смесване с въздух постъпва в многофакелна горелка. Газовият рог с малки отвори разбива струята гориво на части, благодарение на което се осъществява пълно изгаряне. За тягата и подаването на въздух отговарят отворите, разположени в горната част.

Тръбопроводите и електрическият кабел свързват сградата и котлите, затова се вкарват вътре в обекта, където е разположено и таблото за дистанционно регулиране. Котълът може да се управлява директно от служебното помещение, разположено вътре в сградата.

Допълнително, газовите котли за външно разположение се оборудват с димен комин, пожарна сигнализация и автоматика за незабавно предаване на сигнал при настъпване на аварийна ситуация

Оборудващите отоплителното оборудване автоматични устройства са способни:

• да произвеждат запалване на горелката;
• да контролират работата на светлинната и звуковата сигнализация;
• да изключват горелката, ако показателите на горивото се отклоняват от зададените;
• да изключват системата при възникване на теч;
• да поддържат обема и температурата на топлоносителя и пр.

Голяма част от агрегатите, особено маломощните представители, не изискват подготовка на основа – укрепване на фундамента. Готовото оборудване просто се доставя на избраното място и се монтира по ниво.

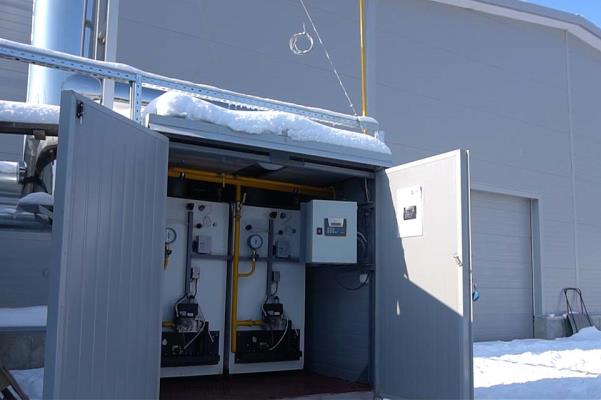

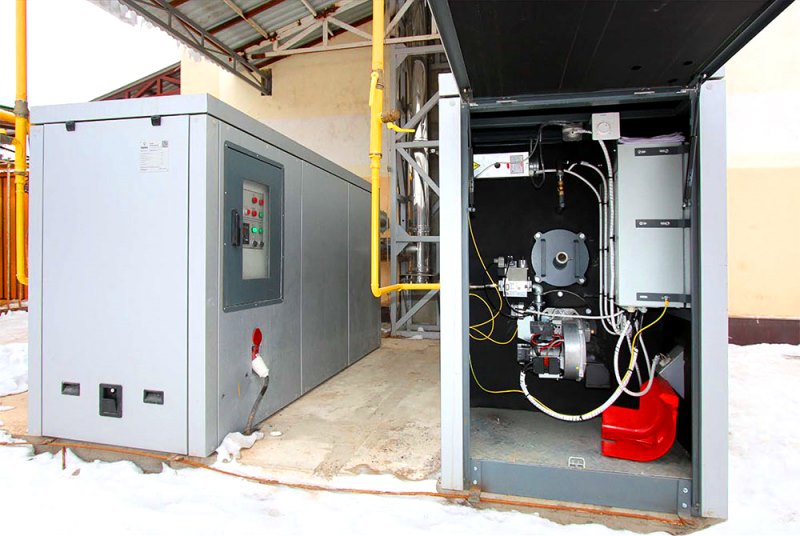

За достъп до горелката и техническите възли, разположени вътре в металната кутия, една или две стени се отварят.

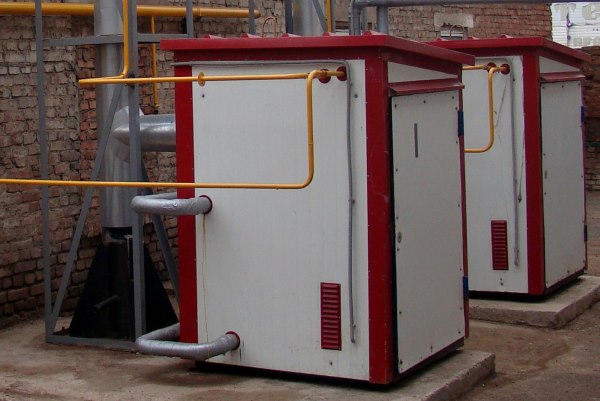

Различават се два типа котли: единични и сдвоени. В момента се появиха тройни, но първоначалните модели са по-популярни – ако се изисква увеличена мощност, просто се инсталират няколко котли.

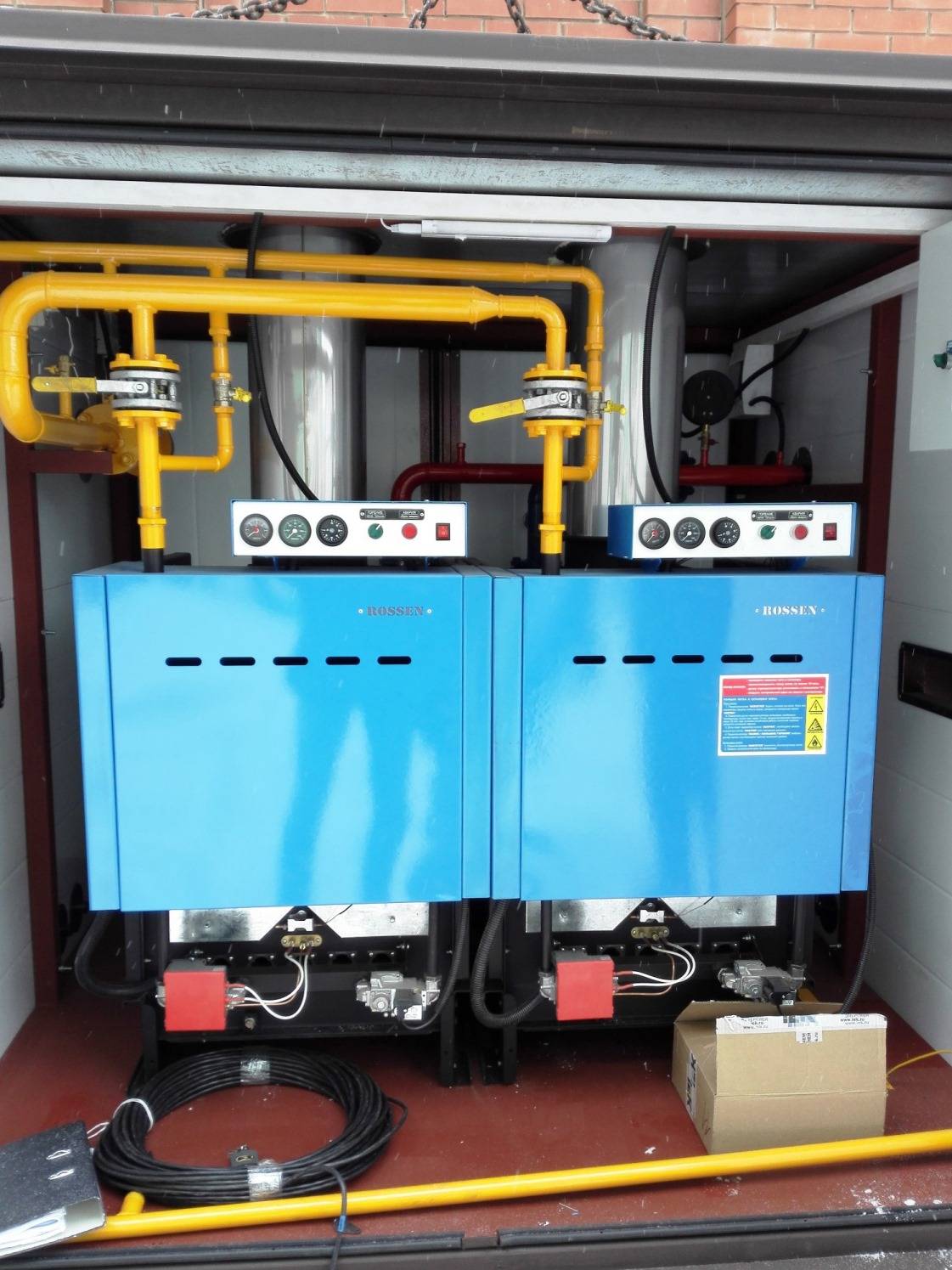

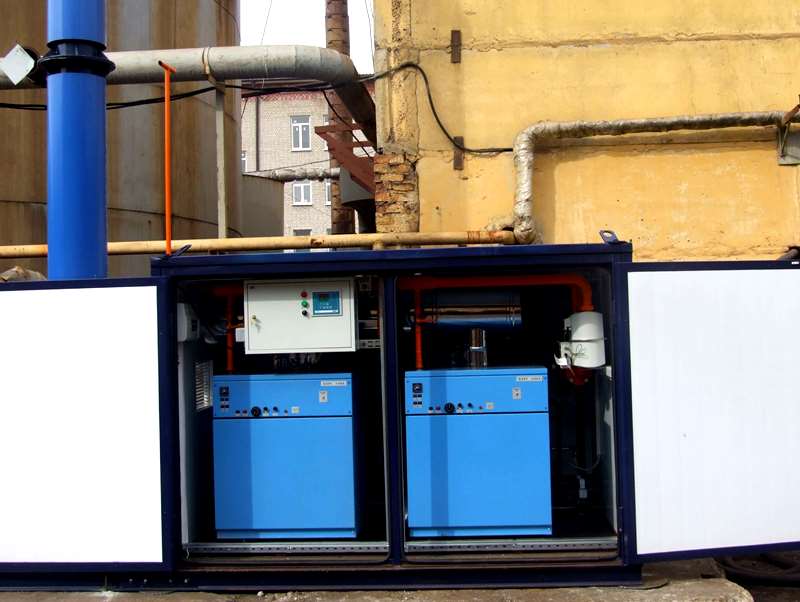

Сдвоените модели се отличават по това, че са оборудвани с 2 горивни камери, 2 топлообменника и 2 горелки. Ако единичните имат показатели на мощност 40-500 kW, то сдвоените най-често – 80-800 kW

Базовият модел се комплектува с:

• контролно-измерителни уреди;
• система от мрежести филтри;
• тръбопроводи;
• сензори;
• арматура;
• предпазен клапан.

За повишаване на ефективността на работа, външните котли са оборудвани с циркулационна помпа. За моделите, работещи на газ със средно/високо налягане, е предвиден монтаж на газорегулаторни възли.

Димоотводните тръби имат различно изпълнение, но за ефективни се признават изолираните с базалтова вата сандвич-комини. Те се нагряват бързо, което позволява да се минимизира образуването на кондензат, а през студения сезон – образуването на лед по стените.

Нюанси при инсталирането на КНР

Монтажът на газови котли за външна инсталация се извършва, като се ръководи от съществуващата нормативна документация. Но в нея се говори или за котли за вътрешно ползване, или за котелни, намиращи се в отделни помещения, поради което могат да възникнат спорни въпроси, които решават и газовите служби, и обслужващите компании, и Ростехнадзор.

Основното е да се умее да се преговаря с представителите на всички инстанции и умело да се борави с разпоредбите на СНиП и ГОСТ.

За тези, които искат да проучат нормативната база, предлагаме да проучат следните документи:

• СП 41-104-2000;
• СНиП 42-01-2002;
• СП 42-101-2003.

Но основният документ за монтаж и експлоатация на оборудването е техническото ръководство на производителя.

Условия за монтаж на газови конструкции

КНР – това са напълно готови за експлоатация конструкции, които изискват свързване и въвеждане в експлоатация, поради което за техния монтаж са необходими само равна основа и разрешение за монтажни работи.

За най-мощните котли е необходим и фундамент – това се описва в техническия паспорт на агрегата. Като фундамент се използват бетонни плочи или изливане.

Преди монтажа е необходимо да се получат ТУ от газовата служба, която от своя страна се ръководи от изискванията на Техническия регламент. Правилата за издаване на специални технически условия са изложени в Постановление 1314 (2013), където се казва, че основание за отказ от монтаж може да бъде единствено липсата на техническа възможност за присъединяване на котела към обекта.

В ГОСТ Р 54961-2012 се посочва, че съгласуването на ТУ се извършва след проверка на съответствието на мощността на оборудването, както и на точката на присъединяване.

Изисквания към димохода

Външните конструкции точно както обикновените газови котли, се оборудват с комини, към които се предявяват следните изисквания:

• диаметърът на тръбата трябва да е равен или по-голям от патрубок на котела;
• материал на изработката – газонепропусклив;
• задължителна е инсталацията на кондензатосъбирач;
• посока на конструкцията – строго вертикална, в особени случаи – ъгъл на наклон до 30°;
• местата на съединенията трябва да се уплътнят;
• височината на комина изключва задимяване на жилищната зона и осигурява добра тяга – от 5 м и повече.

Горната част на комина на външните газови котли, както и при обикновените, се затваря с дефлектор – капак за отпадъци, мръсотия и уличен прах.

Производителите препоръчват да се избират праволинейни тръби, които имат не повече от 3 завоя с радиус на закръгление равен или по-голям от диаметъра на тръбата.

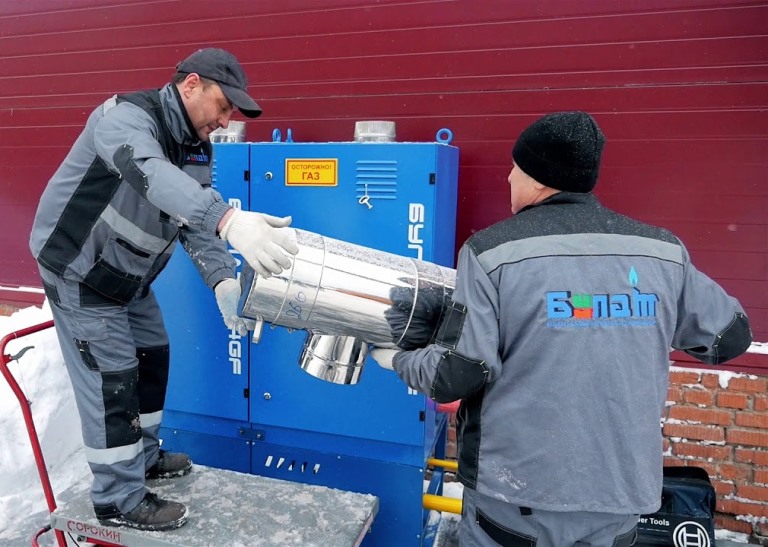

Монтажът на тръбите от заводско производство се извършва отдолу нагоре, започвайки от котела. Съединенията на тройниците, отклоненията, ъгловите елементи допълнително се закрепват с хомути. Ако тръбата се закрепва към стена, на интервал от 2 м се монтират кронштейни.

Подробните изисквания за избор и монтаж на комини на КНР са изложени в ДБН В.2.5-20-2001 и СНиП 2.04.05-91.

Правила за инсталиране и свързване

Разполагането и свързването на оборудването към системата за централно газоснабдяване се извършва съгласно изготвен и съгласуван проект. Котлите с малка маса и обем не изискват изграждане на фундамент.

Те се монтират върху равна площ от терена така, че натоварването да се разпределя равномерно по цялата площадка. За габаритни устройства планът за изграждане на фундамент също се внася в общия проект.

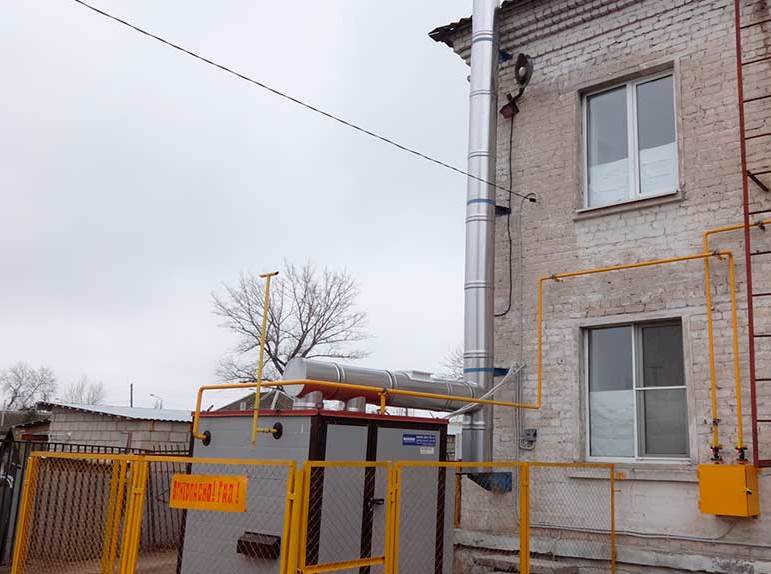

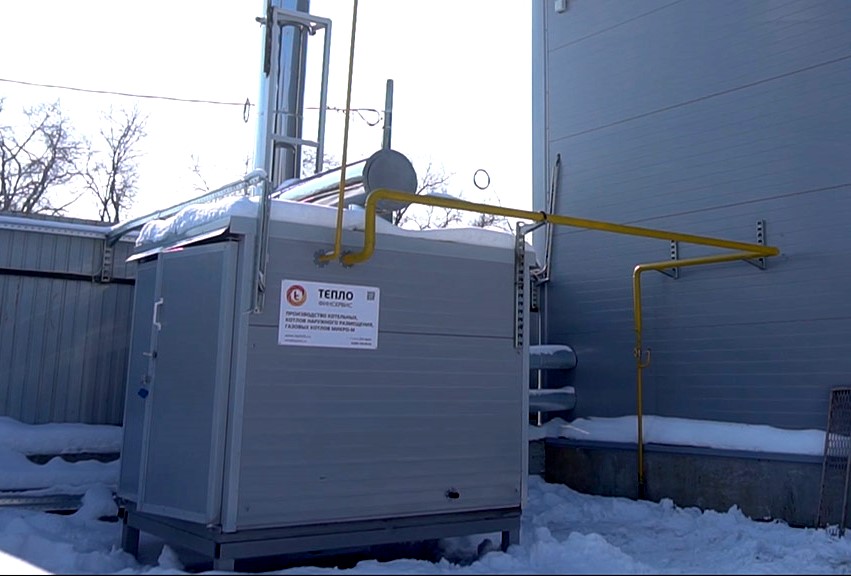

В зависимост от препоръките на производителя, агрегатът се поставя до стената на отоплявания обект, на разстояние до 50 м или на покрива.

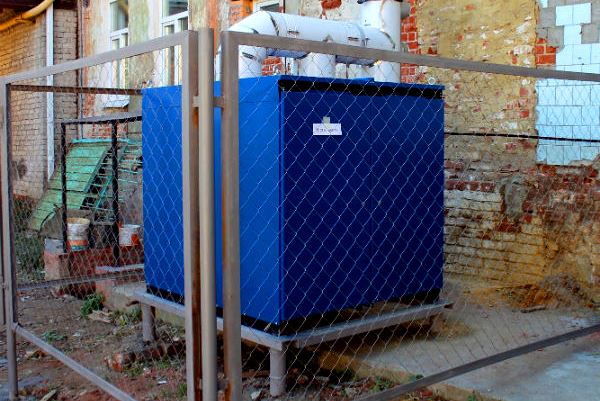

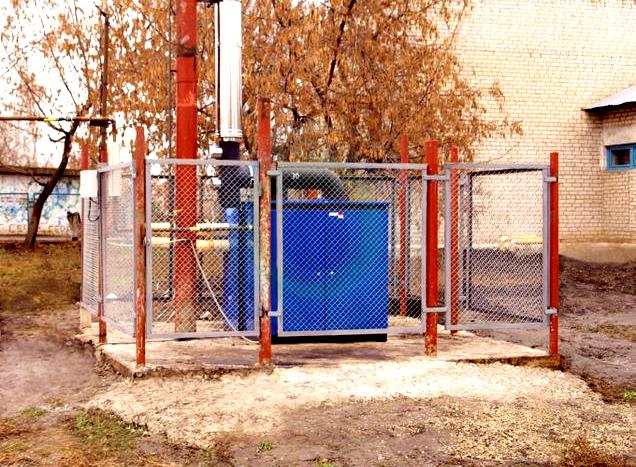

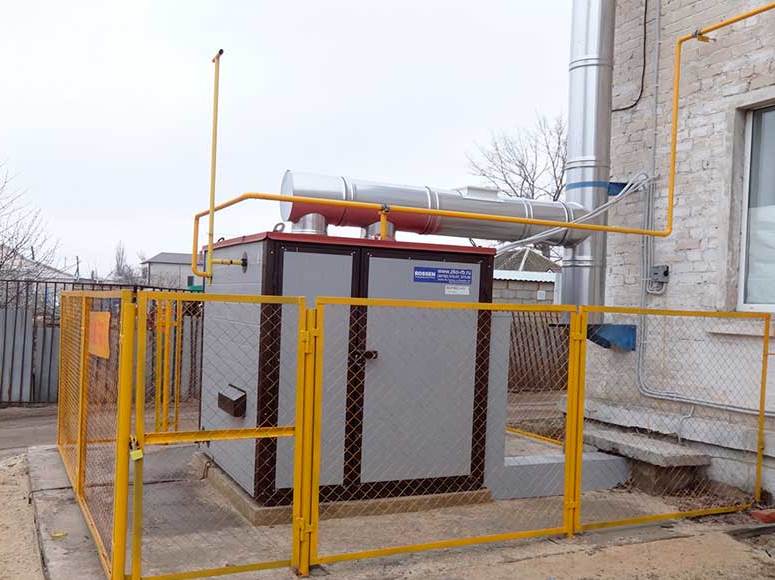

Ако газовият котел се намира в зона, достъпна за външни лица, той трябва да бъде ограден с преграда, която да предотвратява проникването.

Съгласно правилата, е необходимо да се заземи конструкцията, тъй като котелът се свързва към системата за електроснабдяване. Тя отговаря за работата на охранителната сигнализация, помпите и друго автоматично оборудване.

Към вътрешната отоплителна система агрегатът се свързва с тръби за подаване на топлоносител с диаметър 50 мм. Тръбопроводът преминава през стената в гилза, която осигурява неговата защита. Входните конструкции вътре в сградата се оборудват с отсекателни кранове.

Първо вътрешната система се почиства и се опресова, и според резултатите – ако няма теч, скъсване, спадане на налягане в мрежата – се извършва свързване към котела. В процеса на опресовка отсекателните кранове се затварят. Отоплителната система трябва да се оборудва с въздухоотводчици в горните точки и с изпускателен кран – в долната.

Вътре в сградата се монтира разширителен съд, избран съобразно обема и коефициента на разширение на течността, налягането и други важни параметри.

Пуск и изисквания към експлоатацията

Преди въвеждането на котела в експлоатация първо се подготвя отоплителната система: настройва се препоръчителното налягане, отварят се отсекателните кранове на тръбите и в топломеханичното отделение на агрегата, отоплителната мрежа се напълва с вода, отстраняват се грешките, изпуска се въздух.

След това се подава напрежение към котела и се проверява правилността на свързване на фазите според схемата. На същия етап се диагностира работата на автоматичното оборудване – таблото за управление и сигнализация. Накрая се пуска помпата и се проверява нейната работа.

За работата на котела трябва да следи собственикът на газовото оборудване. Техническите прегледи, регулирането, профилактичните мероприятия, ремонта извършва обслужващата организация.

Редовно е необходимо да се контролира чистотата на филтрите. При замърсяване крановете се затварят, водата се изпуска, филтрите се изваждат и решетката се изплаква.

Ако котелът се изключва за зимен период, отоплителната система и самият агрегат се освобождават напълно от вода, за да не замръзне топлоносителят в тръбите и да не ги разкъса.

Изводи и полезно видео по темата

Техническо обслужване на КНР:

Обзор на стандартния модел от производителя:

Самостоятелно и наслуки закупуването на газов външен котел за отопление на частна къща няма да се получи. Той трябва да бъде заявен в проекта за газификация на къщата, а всички работи – да се извършват от специалисти или под тяхно наблюдение.

Неразрешеното свързване на газово оборудване от всякакъв тип към къщата застрашава безопасността на обитателите, а от страна на контролиращите организации се наказва с глоби.

Искате ли да разкажете как сте монтирали газов котел по време на обзавеждането на вашата вила? Разполагате ли с полезна информация по темата на статията, която си заслужава да споделите с посетителите на сайта? Пишете, моля, коментари в блок-формата по-долу, задавайте въпроси, публикувайте снимки.
