За повърхностния дренаж по градските улици: видове, предназначение и правила за изграждане

Отвеждането на дъждовния отток от улиците е един от наболелите въпроси за жителите на много градове. Премина лек дъжд, а до входа вече не може да се стигне — по пътя се е образувала огромна локва. Ситуацията ви е позната, нали? Но как може да се отървете от нея?

Решението на проблема се крие в правилното изграждане на повърхностен дренаж на градските улици. А какво представлява той и какви още проблеми решава тази система — всички въпроси ще обсъдим в нашата статия. Ще разкажем за устройството на линейния и точковия водоотвод, ще дадем препоръки за избор на подходящи материали. Също така ще засегнем въпроса за проектирането, законодателното регулиране и монтажа на системата.

Какви проблеми решава системата за дренаж?

Проблемът с отвеждането на дъждовна и снежна вода, както и на оттоците от поливане и миене на улиците, е доста актуален в условията на съвременния град. За неговото решение се изгражда система за повърхностен дренаж – съвкупност от улеи, пясъкоуловители, дренажни кладенци и други елементи на инженерното оборудване, обединени в единна система за водоотвод.

Предимства на повърхностния водоотвод

Дренажната система ефективно премахва излишната влага и вода от падналите валежи, като я отвежда далеч от жилищни сгради, пътища, паркове, градини. Това позволява да се намали хидравличното натоварване на пътищата и основите на многофамилни жилищни сгради и къщи. И като резултат, да се удължи срокът на експлоатация с 2-3 пъти.

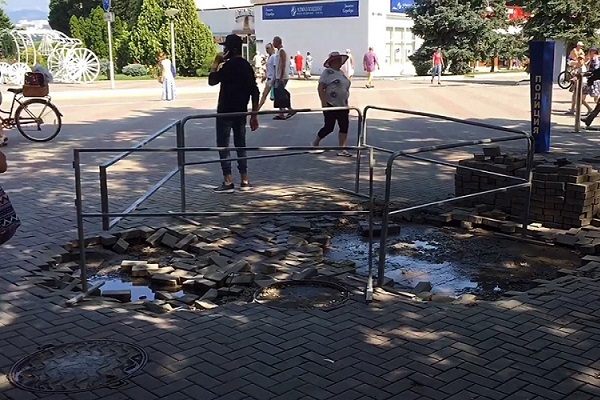

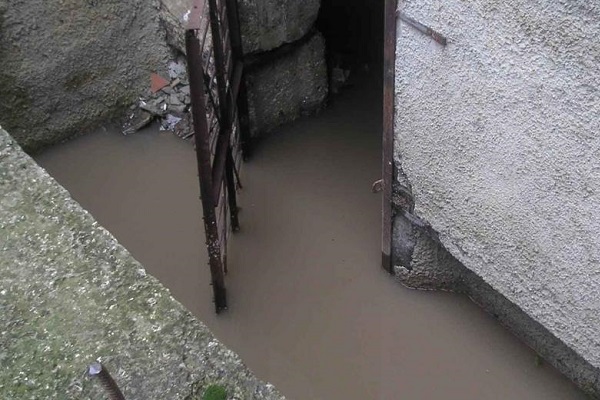

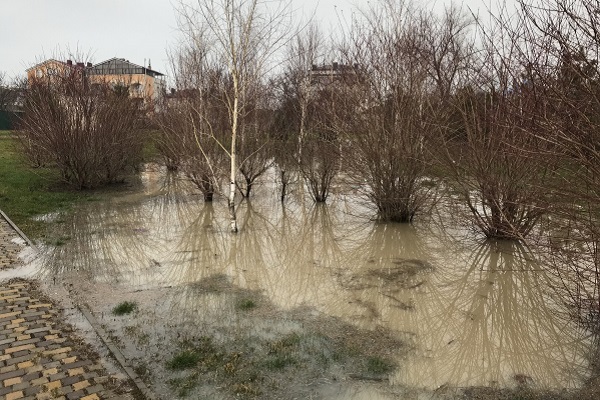

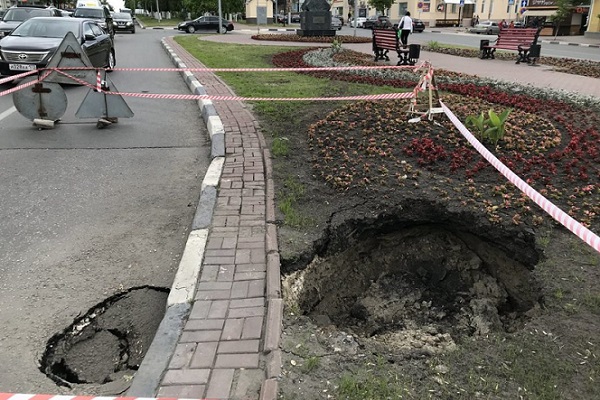

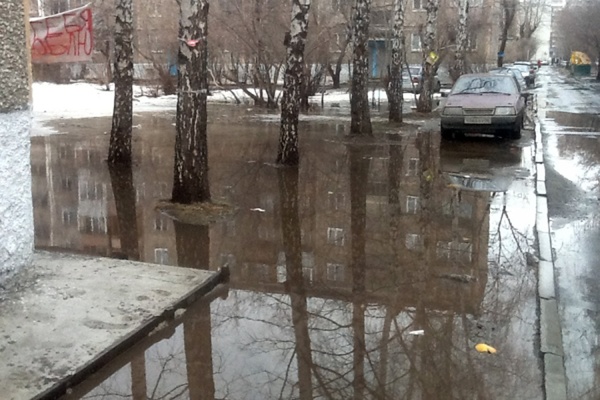

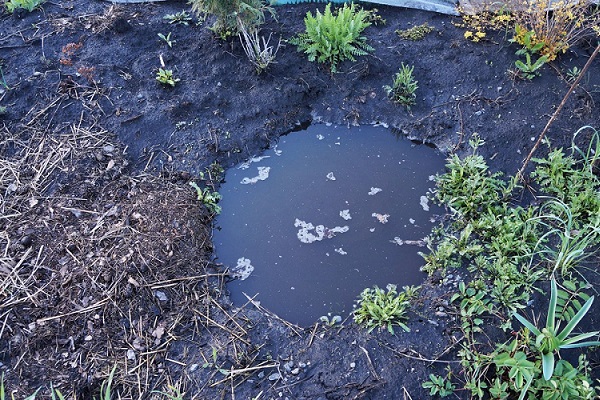

Нагледно за проблемите, възникващи поради неправилно изграден дренаж или пълното му отсъствие в следващата фотоподборка.

Както виждаме, правилно проектираната и качествено инсталирана дренажна система има цял ред предимства:

• Може да се благоустрои територията, като се засадят цветя, храсти и се обустроят зони за отдих.

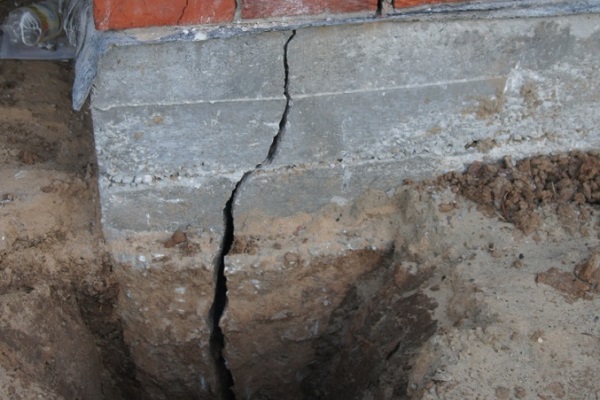

• Системата позволява да се защити фундамента на сградите от разрушения и да се увеличи междуремонтният интервал.

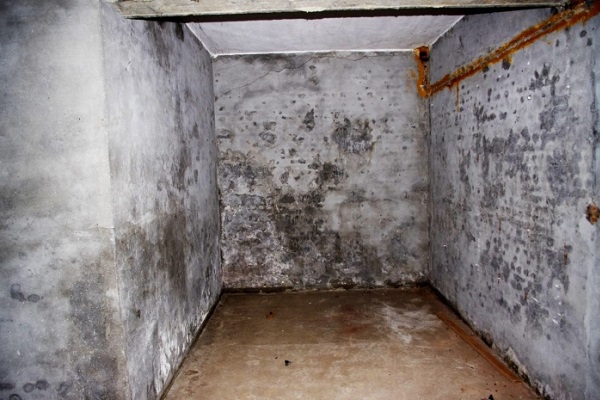

• В мазетата и на сутеренните етажи няма да се натрупва и застоява вода, което ще удължи срока на тяхната експлоатация.
• Липсата на повишаване на влажността ще предотврати образуването и разпространението на мухъл, гъбички и други вредни микроорганизми.
• Своевременното водоотвеждане ще позволи да се избегне измиването на почвата и да се удължи срокът на експлоатация на пътната настилка и тротоарните плочки.

С други думи, наличието на повърхностен дренаж позволява да се създадат за гражданите комфортни условия за експлоатация на улици, придомови територии, зони за отдих и развлечения.

Отвеждане на оттоците от различни обекти

Поради честите и понякога интензивни валежи въпросът за водоотвеждането е особено актуален – в рамките на града дори 2 мм паднали валежи дават отток. Причина за това са водонепропускливите покрития, които присъстват в големи количества – това са асфалтът по пътищата и в дворовете, покривите на сградите и т.н.

Ето защо е толкова важно навреме да се съберат повърхностните води от придомовата територия, паркинги, гари, паркове, градини, пътища, мостове и други обекти. С което успешно се справя системата за водоотвеждане, като събира водите и ги насочва към пречиствателни съоръжения.

Значението на водоотвеждането от различни територии в градски условия е трудно да се надцени. Благодарение на правилно изградена система за събиране на топени и повърхностни оттоци се намалява хидравличното натоварване, което се отразява положително на външното състояние на конструкциите и обектите, на интервалите между ремонтите и на продължителността на общия експлоатационен живот.

Видове и устройство на повърхностния дренаж

Системата за повърхностен дренаж може да бъде точкова и линейна. Най-често, за да се осигури ефективно функциониране на дренажа, се комбинират тези два типа водоотвеждане. По-нататък ще разгледаме от какви елементи се състоят такива системи. Ще говорим и за материалите, от които се изработват отделните елементи за сглобяване на системата, и правилата за избор на подходящ.

Особености на линейния водоотвод

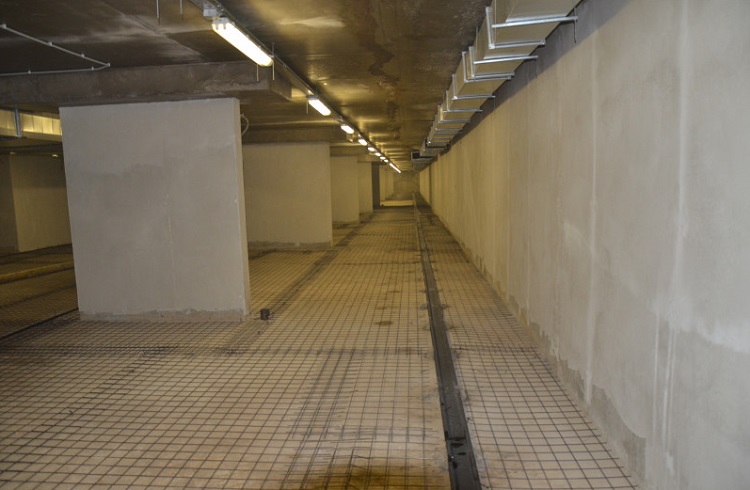

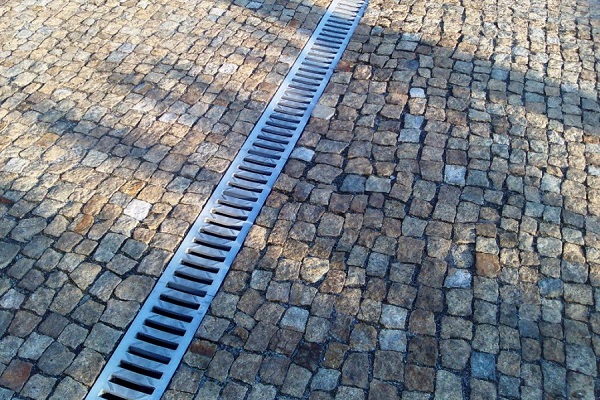

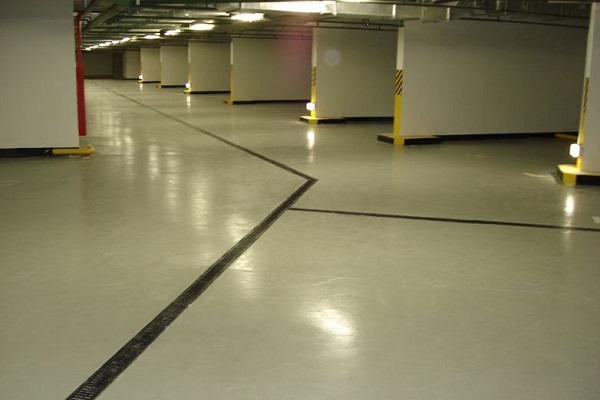

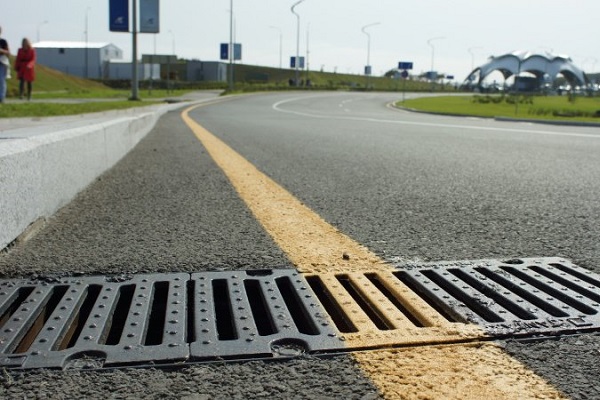

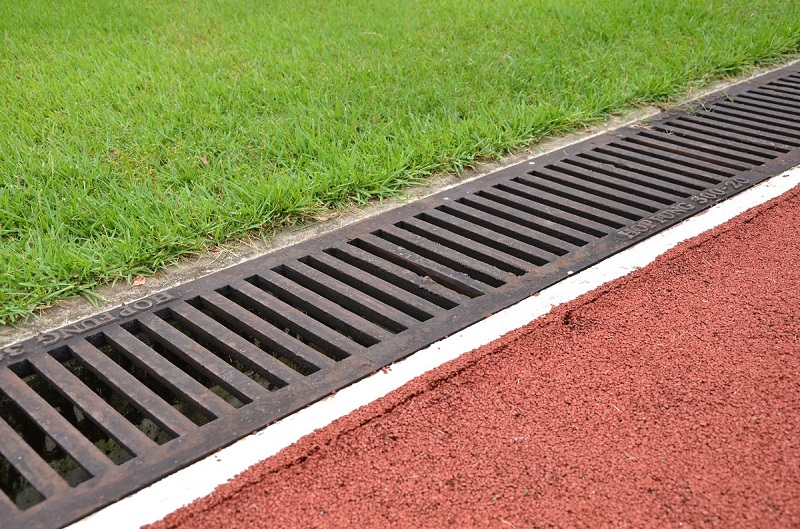

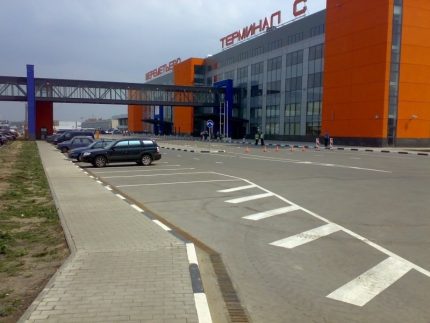

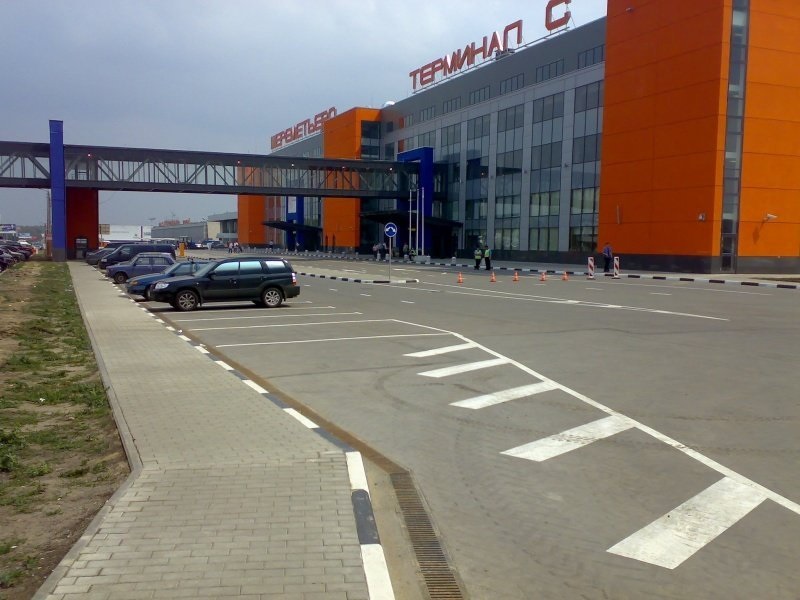

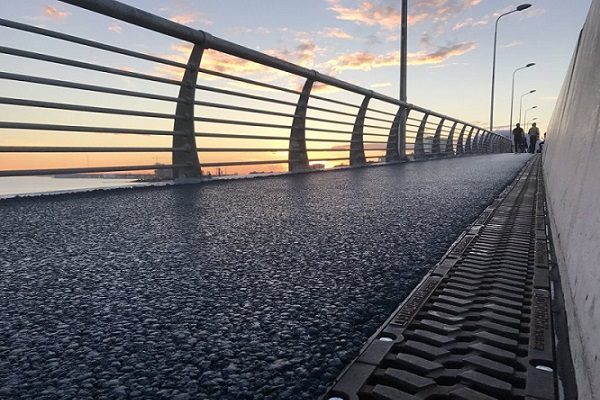

Линейният дренаж позволява бързо да се отстранят отпадъчните води от голяма площ, например по периметъра на жилищна сграда, стадион или от пътното платно.

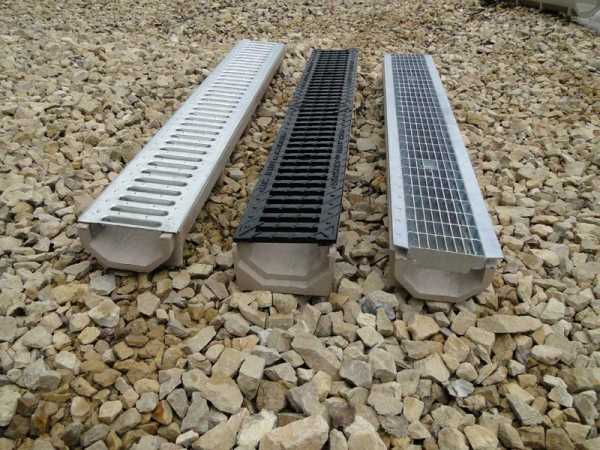

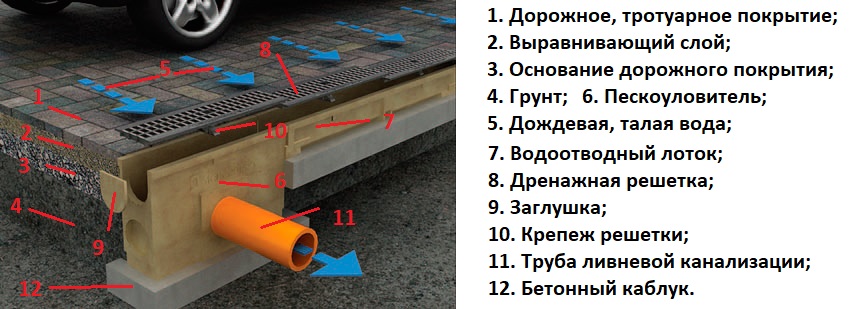

Системата за линеен дренаж се състои от улуци-дъждоприемници, защитни решетки, резервоари за задържане на пясък (пясъкоуловители) и други конструктивни елементи. Монтираната система се свързва с канализацията.

Решетките, които покриват отгоре улука за приемане на отпадъчните води, го предпазват от проникване на едри отпадъци и гарантират безопасността на движението на пешеходци и транспорт.

Всички компоненти за сглобяване на дренажната система се изработват от фибробетон, бетон, полимербетон, пластмаса, неръждаема стомана. В зависимост от мястото на монтажа и предполагаемите натоварвания се избират изделия от стандартна или усилена серия.

Нека разгледаме техните особености на примера на продукцията на Standartpark, състояща се от базова и усилена серия.

Изделията от серия Basic (стандартна) предполагат използване в условия на неинтензивен трафик – паркови зони, преходни тротоари, спортни обекти, къщи и обзавеждане на прилежащата територия. Клас на натоварване A15-C250, което съответства на тегло до 25 тона.

Хидравличното сечение на улуците е 100-300 мм. Материал за изработка на елементите: полимербетон, фибробетон, пластмаса (улуци), неръждаема стомана, поцинкована стомана, мед, чугун (защитни решетки).

Серия Drive (усилена) – продукцията е предназначена за експлоатация в условия на повишено натоварване от 25 до 60 тона, клас на здравина от C250 до E600. Предполага приложение на територии с интензивен трафик, включително тежък товарен транспорт. Изработват се от пластмаса, полимербетон и издръжлив бетон. Хидравличното сечение (ширина на конструкцията на изделията) е 100, 150 и 200 мм.

Улуците и защитните решетки са различни по цвят и размери. Те се монтират покрай пътища, по периметъра на къщи и вили, за събиране на отпадъчни води от прилежащата територия.

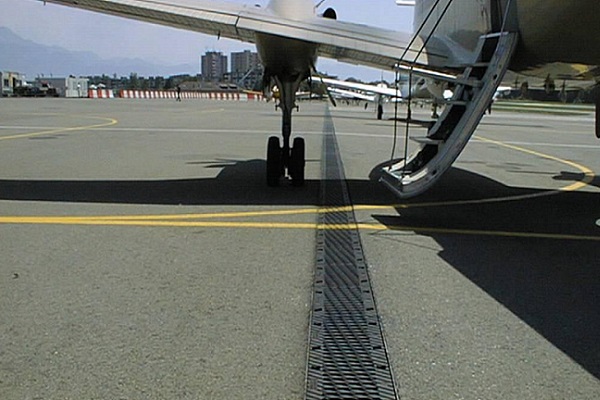

Усилената серия Max се различава от предишните с повишено ниво на натоварване – изделията имат висок клас на здравина D400, E600 или F900, което им позволява да издържат натоварване до 90 тона.

За изработка се използва армиран бетон, полимербетон и пластмаса, като улуците се усилват с поцинковани накрайници. Решетките се правят от удароустойчив чугун.

Особеността на изделията от серия Max е възможността на закрепващите болтове и гайки. Такава конструкция осигурява висока ремонтопригодност на линейния дренаж.

От какво се състои точковият дренаж?

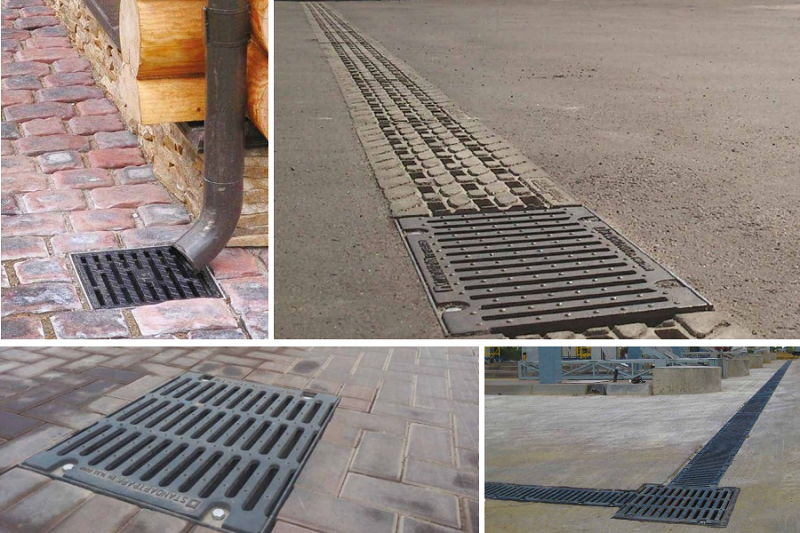

Още един тип повърхностен дренаж – локални дъждоприемници (точкови, локални). Те, подобно на линейната система, събират оттоците, за да ги насочат по-нататък към канализацията за дъждовна вода. Но събирането става в една точка – под водосточната тръба, под крана за поливане, на входа на къщата, на входа и други места, където най-вероятно се образуват локви.

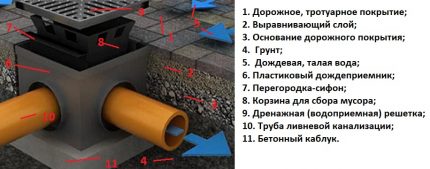

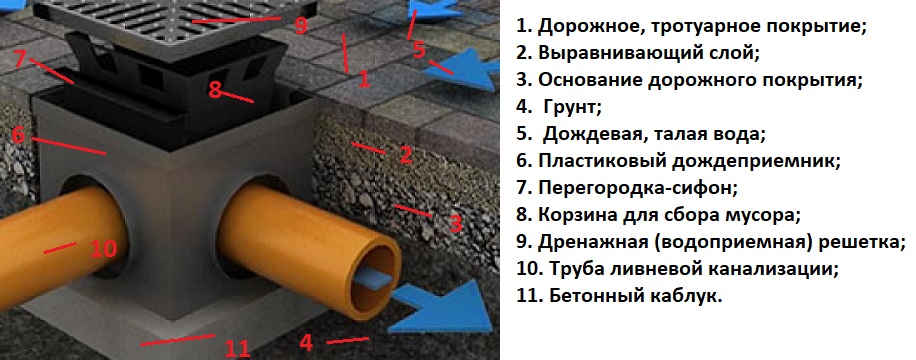

С устройството и основните конструктивни елементи на точковата система можете да се запознаете на следващото изображение.

Точковият тип дренаж позволява ефективно да се съберат оттоците в дъждоприемник. Той отгоре се затваря със защитна решетка, изработена от здрав материал.

Характеристиките на изделията за сглобяване на точковата система ще разгледаме на примера на продукцията на компания Standartpark:

• Стандартна серия Basic – система за точков дренаж, включваща пластмасов дъждосъбирач и водоприемна решетка. Може допълнително да се комплектова с кошница за събиране на отпадъци и преграда-сифон. Конструкциите са предназначени за монтаж на места с малко натоварване – неинтензивно движение на леки автомобили и пешеходци.
• Усилена серия Max е предназначена за високи и свръхвисоки натоварвания. Дъждоприемните капацитети (шахти) се изработват от полимербетон и фибробетон, усилват се със стоманени поцинковани накрайници. Решетките за защита на дъждоприемника се правят от свръхздрав чугун, което съответства на натоварване от клас D400, E600 и F900.

Дъждоприемниците могат да се използват като пясъкоуловители или като дренажни шахти. За да се изгради шахта, трябва да се монтират няколко капацитета един върху друг, като по този начин се достигне необходимата дължина. Многосекционните дъждоприемници се прилагат също и като ревизионни шахти.

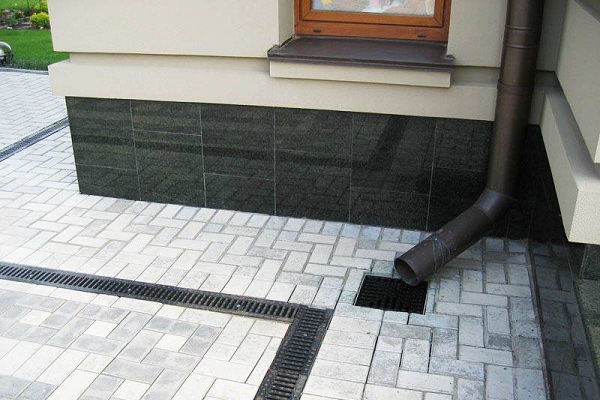

Точковите елементи могат да се монтират съвместно с линейната система – усилената серия е подходяща като пясъкоуловители за усилени улеи, чието хидравлично сечение е 300, 400, 500 мм.

Конструкцията на усилените дъждоприемници позволява свързване с канализационни тръби. Допълнително дъждоприемният капацитет може да се оборудва със сваляема кошница за отпадъци. Която не е трудно да се извади и почисти при напълване

Ако се интересувате от обустройване на дренаж за битово ползване, препоръчваме да разгледате информацията за изработката и свързването на домашно изработена дренажна шахта.

Препоръки за избор на материали

Условия на експлоатация – основополагащ критерий, на който трябва да се опирате при подбора на елементите на системата. Ето защо е толкова важно да се вземат предвид къде точно ще бъде инсталирана системата, какви натоварвания се предполагат, и климатичните особености на региона.

Нека поговорим по-подробно за нюансите, които трябва да се вземат предвид при избора на оборудване за устройството на системата за повърхностен дренаж, и особено на улеите и защитните решетки:

• клас на натоварване;
• хидравлично изчисление;
• пропускателна способност;
• разстояние до колектора.

Клас на якост (натоварване) – това е максимално допустимото тегло, при въздействието на което изделието няма да загуби своите експлоатационни качества. При производството на улеи се ориентират по стандарт EN 1433.

Разход на вода или хидравлично изчисление се изчислява в л/с, при изчислението на което се вземат предвид:

• интензивност на валежите по СНиП 2.04.03-85;
• коефициент на повърхностния отток;
• площ на оттока;
• стандартно ниво на валежите в региона.

Също така не по-малко важен е параметърът пропускателна способност на улея – тоест способността му да отвежда определен обем отток за секунда. Това е особено важно при обилни валежи или интензивно топене на сняг. Например, при хидравличен диаметър 200 мм капацитетът на водоотвеждането на улей от пластмаса е около 18 л/с, а на бетонно и полимербетонно изделие този показател е до 11 л/с.

При измерване на разстоянието на водоотвеждане от мястото на приемане на оттока до изпращането му в колектора задължително се изчислява ъгълът на наклона, който пряко влияе на скоростта на водния поток

Важно е високата пропускателна способност на дренажа да съответства на запаса на якост на отделните елементи, от които е сглобена водоотвеждащата система.

Тънкости при проектиране и монтаж на системата

Съставянето на проекта и монтажът на водоотвеждащата система са първоначална задача, която трябва да се изпълни още в началото на строителството. При това е важно към въпроса за отвеждането на отпадъчни води, както в града, така и в селското имение, да се подхожда комплексно, като се грижите едновременно за повърхностния дренаж, изграждането на дъждовна канализация, битово-отпадъчното отвеждане на води и благоустрояването на територията.

Как се съставя проект за водоотвод?

При проектиране на повърхностна дренажна система ще е необходимо да се вземат предвид редица фактори, сред които релефът, количеството валежи, типът почва, дълбочината на разположение на подземните води, типът на обекта, предназначението и условията на експлоатация на обекта.

За съставянето на проекта трябва да се обърнете към проектантска служба, чиито специалисти ще съставят проект съгласно нормите и изискванията на СНиП.

За което е необходимо да предоставите следните документи:

• Генерален план на участъка, с нанесени размери и местоположение на всички сгради и съоръжения.
• План на участъка с топографска снимка на местността, с обозначение на мястото на разположение на акумулационния съд за отпадъчни води / водоотвеждащия кладенец.
• Технически отчет за инженерно-геоложките условия на територията.

При съставянето на проекта специалистите задължително ще подберат подходящо оборудване за изграждане на системата с посочване на клас на якост и необходимото количество конструктивни елементи.

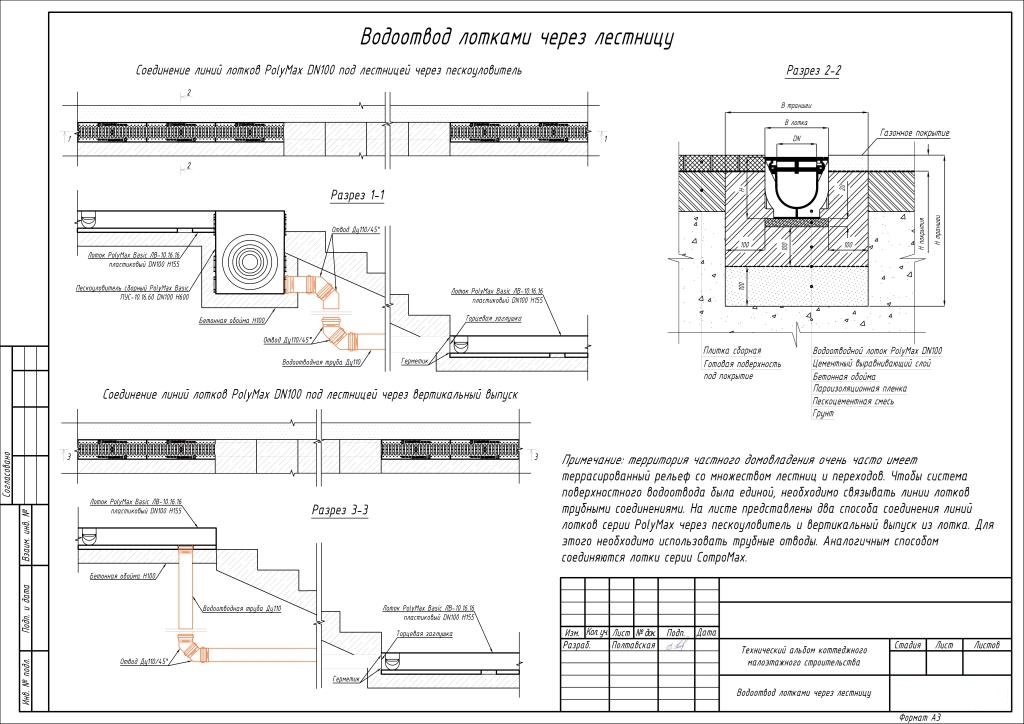

На схемата е изобразен пример за техническо решение за водоотвеждане с улеи през стълбище, използвайки усилена серия за изграждане на линеен дренаж

Проектирането се състои в изчисления и избор на оптимално място за полагане на линеен дренаж.

Проектът включва следните изчисления и схеми:

• Разположение на улеите за линеен водоотвод.
• Изчисляване на хидравличното сечение на улеите, избор на оптималното им място за разполагане.
• Места за разполагане на секционни дъждоприемници, като се вземат предвид предполагаемите точки на максимално заустване на отпадъчни води.
• Точки на свързване на водоотводните тръби (техния ъгъл на наклона) и ревизионни шахти с посочване на плана на местата им за разполагане.
• Схеми за монтаж на всички елементи на водоотводната система – улеи, дъждоприемници, ревизионни шахти.
• Комплексен списък на всички необходими за изграждането на системата елементи – улеи, дъждоприемници, тръби, шахти, капаци и всички принадлежности.

Такъв проект ще позволи да се реализира ефективна система за повърхностен водоотвод на конкретна територия. За пример можете да отидете на следния линк и да видите пример за точков водоотвод.

В нашия сайт има други статии за проектиране на дренажни системи:

1. Проект на дренаж на парцел: избор на местоположение, наклон, дълбочина, елементи на дренажната система
2. Изчисляване на дъждовна канализация: анализ на важните особености на проектирането

Основни правила за инсталиране на системата

Монтажът на системата се извършва съгласно утвърдения проект и с отчитане на препоръките на конкретния производител, от когото се закупуват елементите на водоотводната система от повърхностен тип. Между другото, всички принадлежности е най-добре да се закупят от един производител, чиято продукция ви подхожда по своите характеристики и ценова категория.

По-нататък накратко ще разгледаме основните правила и етапи на монтаж на повърхностната система за отвод на води.

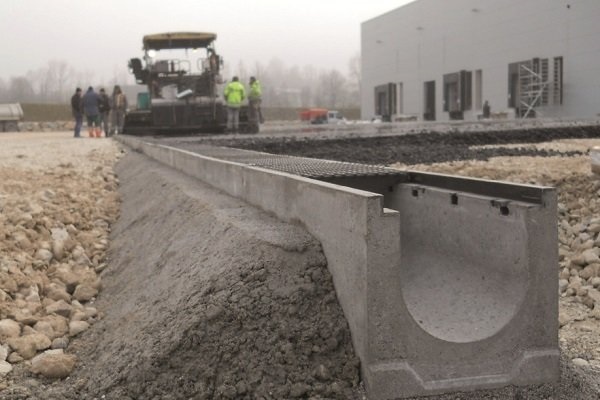

Първо със специални захвати работниците ръчно извършват залагането и уплътняването на водопроводите. След това в изкопа се излива бетонна „възглавница“, чиято дебелина е посочена в препоръките на производителя на улеите. С шнур се отбелязва линията за полагане на улеите за събиране на оттока.

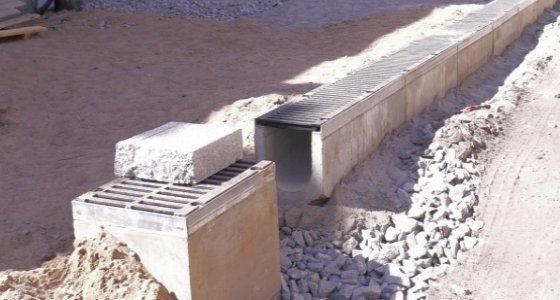

На първо място се монтират пясъкоуловителите, а след това се пристъпва към монтажа на улеите, като те се поставят челно. Всички точки на свързване се уплътняват.

При монтажа е важно да се следи ръбовете на всички улеи да са с 3 мм под нивото на настилката. Отгоре върху тях се монтира защитна решетка, която се фиксира с болтове/фиксатори, които се доставят в комплекта.

Свързването на линейния водоотвод към общата канализационна система се осъществява чрез пясъкоуловители. Също така е важно да се предвиди устройство за точков дренаж на местата на изтичане на вода от тръбата.

Що се отнася до времето за монтаж на системата, специалистите, ако се предполагат незначителни обеми работа, могат да се справят дори за един ден.

Интересува ли Ви въпросът за изграждане на водоотвод в частна къща? В такъв случай препоръчваме да се запознаете с тази статия.

Нормативни изисквания за изграждане на дренаж

Изграждането на повърхностен дренаж в съвременния град се регулира от редица документи, като се започне от проектирането и се завърши с изискванията за качество на материалите и техните технически характеристики.

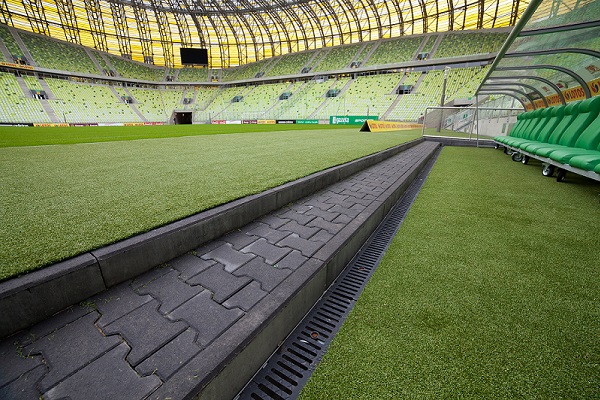

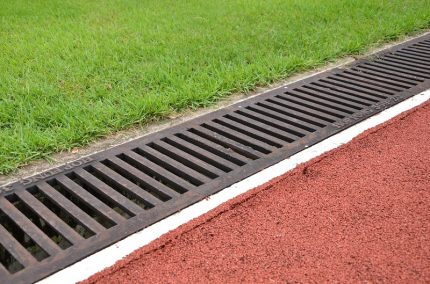

Например, спортните комплекси и спортните площадки попадат в сферата на влияние на Техническия комитет на Международната асоциация на лекоатлетическите федерации. Затова контролът върху устройството на дренажните системи се осъществява от тази организация.

По-нататък ще разгледаме основните от тях:

1. Изграждане на външни канализационни мрежи – СНиП 2.06.15-85.
2. Проектиране на системи за защита на територии от наводнения и подтопяване – СП 104.13330.2016.
3. Общи норми за строителство и благоустройство на градски територии – Градоустройствен кодекс на РФ от 29 декември 2004 г. N 190-ФЗ.
4. Общи правила за строителство на сгради, съоръжения и инженерни комуникации – СНиП 12-01-2004.
5. Водоотвеждащи системи при строителство на автомобилни пътища – СТО 221 НОСТРОЙ 2.25.103-2015.
6. Устройство на дренажни мрежи при строителство на аеродруми – СТО 221 НОСТРОЙ 2.25.114-2015.
7. И други нормативно-правови актове.

Общите изисквания към материалите за изграждане на дренажни системи са изложени в ГОСТ 33068-2014 (EN 13252:2005). Препоръките за изчисляване на дренажни системи при строителство на автомобилни пътища се регулират от ОДМ 218.2.055-2015. Техническите условия за дъждоприемници са изложени в ГОСТ 3634-99.

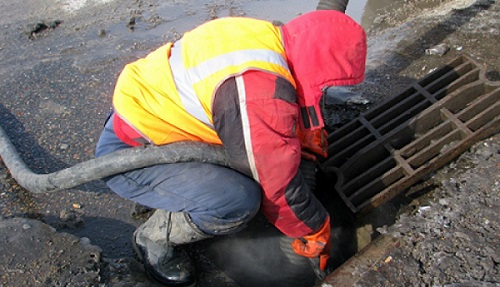

За почистването и прибирането на водосточни канавки, улеи, тръби, дренажи и други инженерни съоръжения, предназначени за отвеждане на повърхностни и подземни води от дворовете, отговарят лицата, отговорни за почистването на съответните територии.

Изводи и полезно видео по темата

Ръководство за изграждане на система за повърхностно отвеждане на водата можете да видите в следния видеоклип:

Правилно проектирана и монтирана дренажна система ще позволи да се запази привлекателният външен вид на благоустроените територии на съвременния град, градинските парцели и частните домакинства. А също така ще удължи срока на експлоатация на пътищата, мостовете, основите на сгради и жилищни къщи, като намали хидравличното натоварване върху конструкциите. Но за създаване на проект за дренаж е по-добре да се обърнете към специалисти, които ще вземат предвид вида на почвата, климатичните особености и редица други важни моменти.
