Грешки на газов котел Rinnai: кодове за неизправности и начини да ги поправите сами

Японската корпорация Rinnai се утвърди като световен производител на надеждни газови котли. Но както и всеки уред, използващ газ, поради някакви причини те могат да дават смущения в работата. За да се определят възможните неизправности, грешките на газов котел Rinnai се изписват на таблото под формата на индикатори или цифри и дават възможност точно да се разпознаят причините за бързо отстраняване на неизправностите.

Ако смятате, че всичко това е много сложно, грешите. Всъщност няма нищо сложно в автоматичната диагностика и благодарение на тези цифри, ако притежавате поне малко техническа база от знания за отоплителните агрегати, ще можете сами да отстраните много неизправности, без да викате майстор.

А ние ще Ви помогнем — ще опишем най-често срещаните грешки на котлите на тази компания, възможните начини за отстраняването им, а също така ще публикуваме някои ръководства за удобство при определяне на онези кодове, които не са в нашата статия.

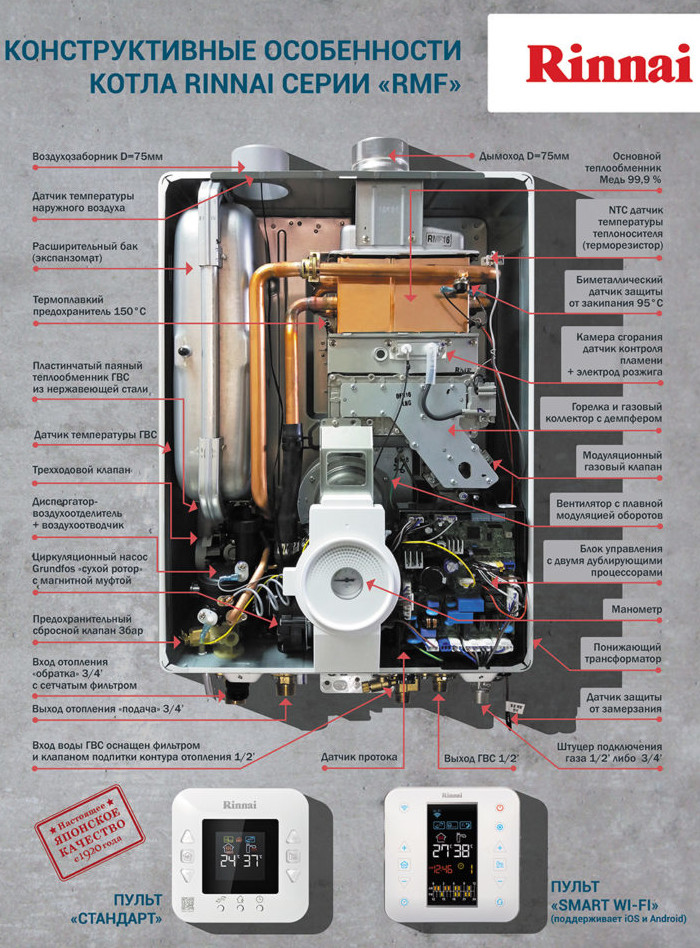

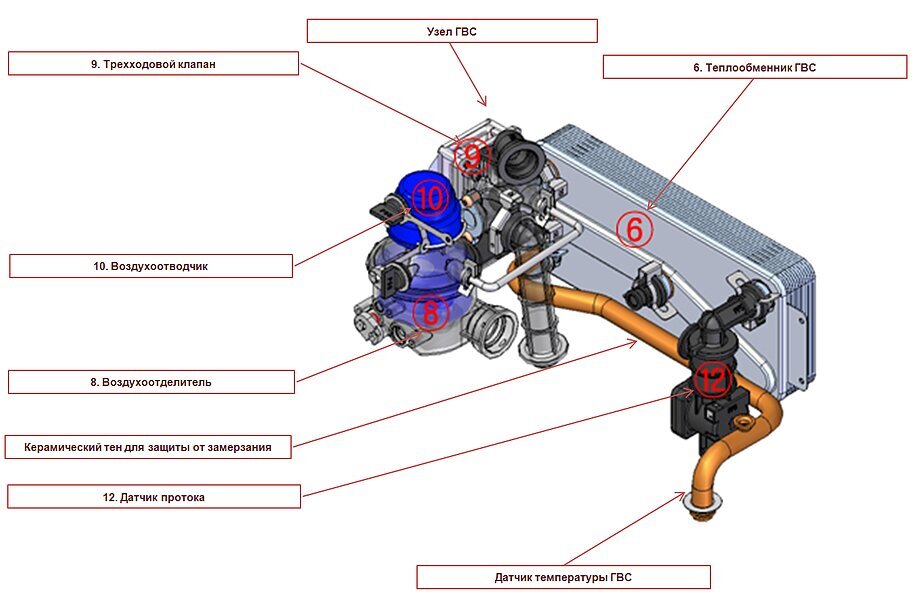

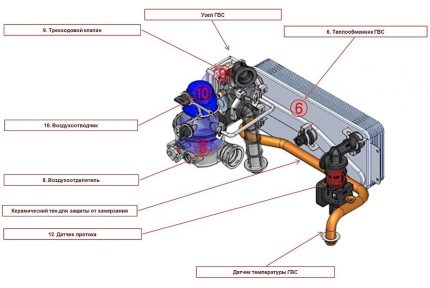

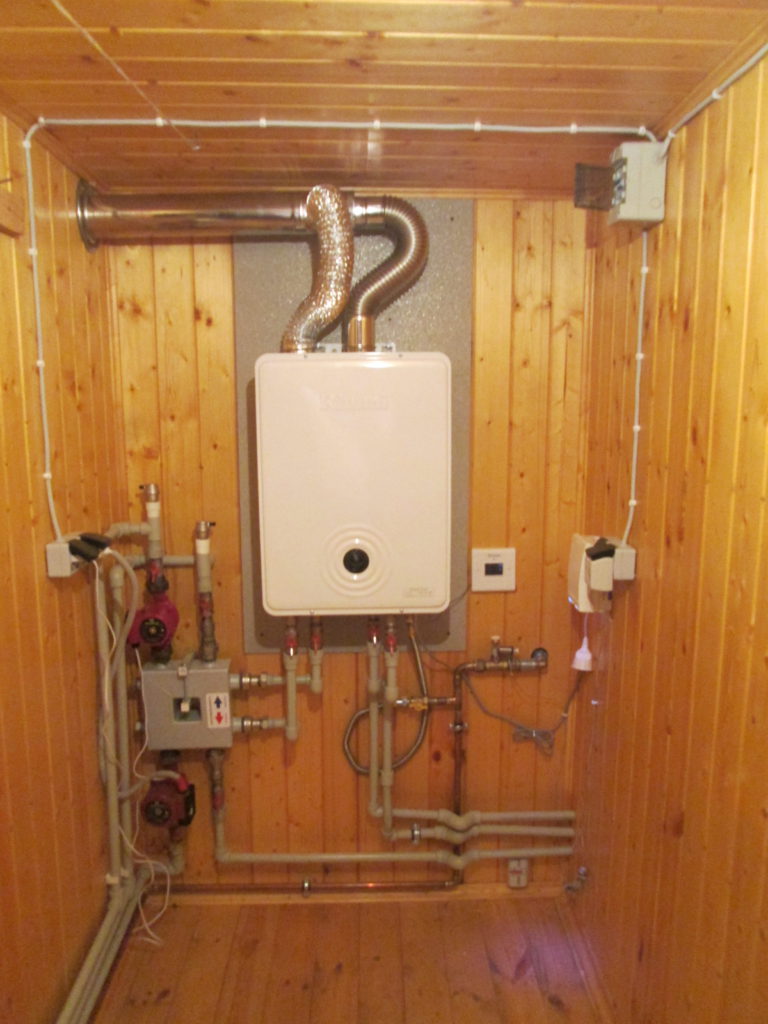

Устройство на газовите котли Rinnai

Типичното устройство на двуконтурните уреди на тази фирма, въпреки цялата си функционалност, е доста просто. Ако разбирате поне малко от устройството на отоплителни котли, няма да Ви е трудно да намерите даден елемент за неговата диагностика.

И така, от горната част на корпуса на уреда излизат 2 разклонения. Едната тръба е изпускателна, а втората е за всмукване на въздух. И двата елемента излизат към комин от коаксиален тип. Съответно, чрез него се извършва както забор на кислород за горене, така и извеждане на продуктите от горенето.

От долната част също излизат 2 тръби — подаване на газ и вода.

В газовите котли на тази японска компания няма нищо излишно. Просто, но в същото време надеждно устройство и високо качество на частите, и наличието на резервни части в магазините, осигуряват възможност за лесен ремонт.

В камерата на горене от затворен тип има горелка от тристепенен тип.

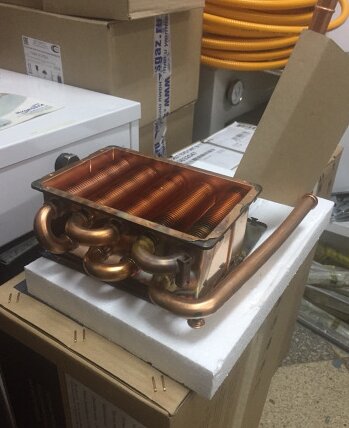

Над дюзата се намира основният топлообменник с медни пластини. Вторичният, състоящ се от медни и неръждаеми пластини, се намира отдолу, той се използва за загряване на системата за топла вода, а към него се присъединява трипътен клапан.

Отгоре е разположен разширителен съд, а отдолу циркулационна помпа, работеща обикновено универсално за отворени и херметични системи.

А сега най-интересното. Това е дистанционен пулт с дисплей. Благодарение на това технологично устройство се регулира температурният режим както за отопление, така и за топла вода. Освен това на неговия висококонтрастен дисплей се извеждат показателите за самодиагностика.

Как се извежда грешката?

Както вече беше казано, идентификацията на грешката става с извеждане на дисплея на външния пулт за управление.

Първата и втората цифра са кодът на грешката. Например, 16. Третата цифра (стои през интервал от първите две) – мощността на котела.

Означава се с цифри от 2 до 6 и се чете приблизително така:

• 2 = 167;
• 3 = 207;
• 4 = 257;
• 5 = 307;
• 6 = 367.

А последната, четвъртата цифра, типът на комина: 2 – ME, 3 – MF.

При поява на грешка на дисплея с характерен звуков сигнал, е необходимо незабавно да се пристъпи към отстраняване на неизправностите. Категорично не се препоръчва многократно да се опитвате да стартирате котела отново, какъвто и да е цифровият индикатор. Едно рестартиране обикновено е достатъчно, за да се изключи временна повреда на модула за управление.

В случай на възникване на неизправност, пултът започва да сигнализира (пищи) на собственика за затруднения в системата и извежда кода на грешката на екрана.

Най-често срещаните грешки на уредите от серия RB RMF, ще разгледаме сега заедно с вас, и ще започнем с профилактика, за да се сблъсквате по-рядко с такива проблеми.

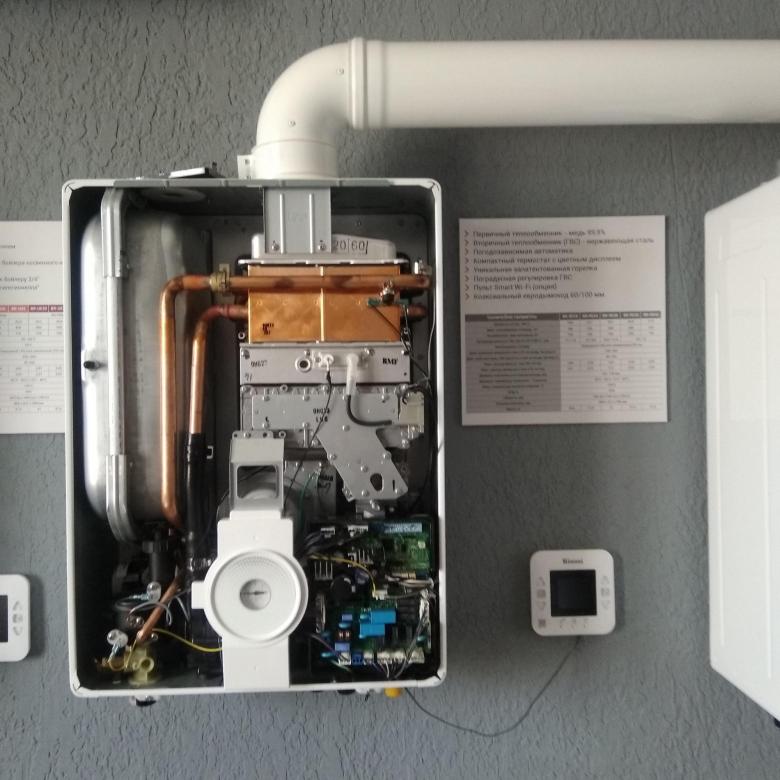

Отстраняване на неизправности и профилактична диагностика

Ако имате някакви неизправности с отоплението и топлата вода на котлите Rinnai, или желаете да извършите проверка на работата на тази система, ще ви е необходимо да извършите няколко диагностични действия.

Ето кратък преглед на общите работи по извършване на тази процедура:

1. Необходимо да се прегледа газовият клапан — GSA VALVE и състоянието на неговата работоспособност. Обикновено при такива неизправности се извежда грешка 11.
2. Извършете проверка на състоянието на отваряне на 1-ви и 2-ри електронни клапани.
3. Измерете напрежението на пиезоизточника (AC 220V).
4. Обърнете внимание на свързването на пропорционалния клапан. При това възниква грешка 52.

Още един клапан, който трябва да се прегледа, се отнася до топлата вода. Между другото, минималното й работно количество е приблизително 1.7 л/мин и този параметър също се препоръчва да се проверява.

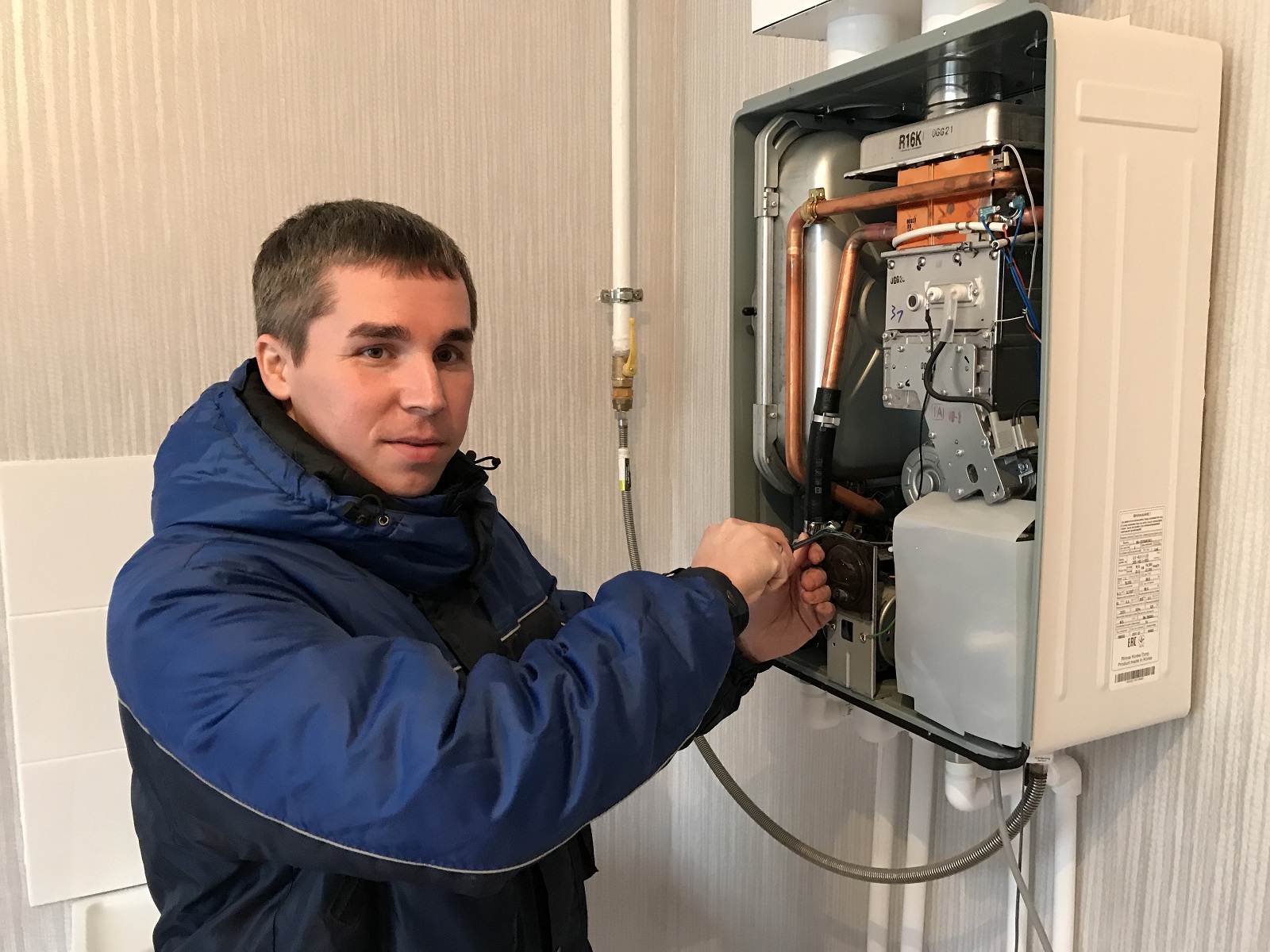

Диагностиката на системата за работа на газовия котел е прерогатив на майсторите от обслужващата организация. При съмнение за неизправност или при профилактика се извършва пълен преглед и контрол на работата на всеки елемент.

В грешки 15 и 16 ще разгледаме варианти на неизправности, свързани с кипене и прегряване.

За да се диагностират такива проблеми, е необходимо:

• да се прегледа електронният клапан за работоспособност и за подаване на вода. Работното им напрежение е 220 волта, при спиране то е нулево;
• да се обърне внимание на помпата. Тя може да спре поради замърсяване, също така в случай на този елемент може да се разглежда повреда на релето и контактността на проводниците на кондензатора;
• да се провери топлообменникът за запушвания и да се промие при необходимост;
• при рязко повишаване на температурата, да се обърне внимание на неизправност на термистора.

Трябва да се отбележи, че тези препоръки не се отнасят до онези собственици на котли, които имат много слаба представа за устройството и принципите на работа на газоизползващото оборудване.

А сега да разгледаме най-често срещаните кодове за грешки и варианти за тяхното отстраняване.

Кодове за грешки на котли Rinnai

Мигането на лампичката за отопление означава запушване в системата, при което е необходимо да се почистят филтрите.

Ако виждате, че при вас мига индикаторът за работа на горелката, възможната причина е, че горещата вода се използва непрекъснато в продължение на час

Грешка 7 в режим на горещо водоснабдяване. Котелът мисли или наистина е така, че горещата вода се използва непрекъснато в продължение на 8 часа.

Ако не правите това, на първо място:

• обърнете внимание на датчика за поток на водата — дали има режим PULSE, дали свети индикаторът «капка вода» на пулта по време на използване на гореща вода;
• проверете дали са затворени крановете;
• огледайте маркучите и тръбите за наличие на изтичане на вода;
• в случай на положителен отговор отстранете теча;
• рестартирайте котела чрез пулта за управление.

Грешка 11 е свързана с проблеми със запалването. Към нейните симптоми се отнасят липса на пламък на горелката или неговото краткотрайно горене, тоест невъзможност да се запали газовият котел.

Причина може да бъде ниското налягане на постъпващия газ, и в този случай, достатъчно е да запалите за проверка газовата печка.

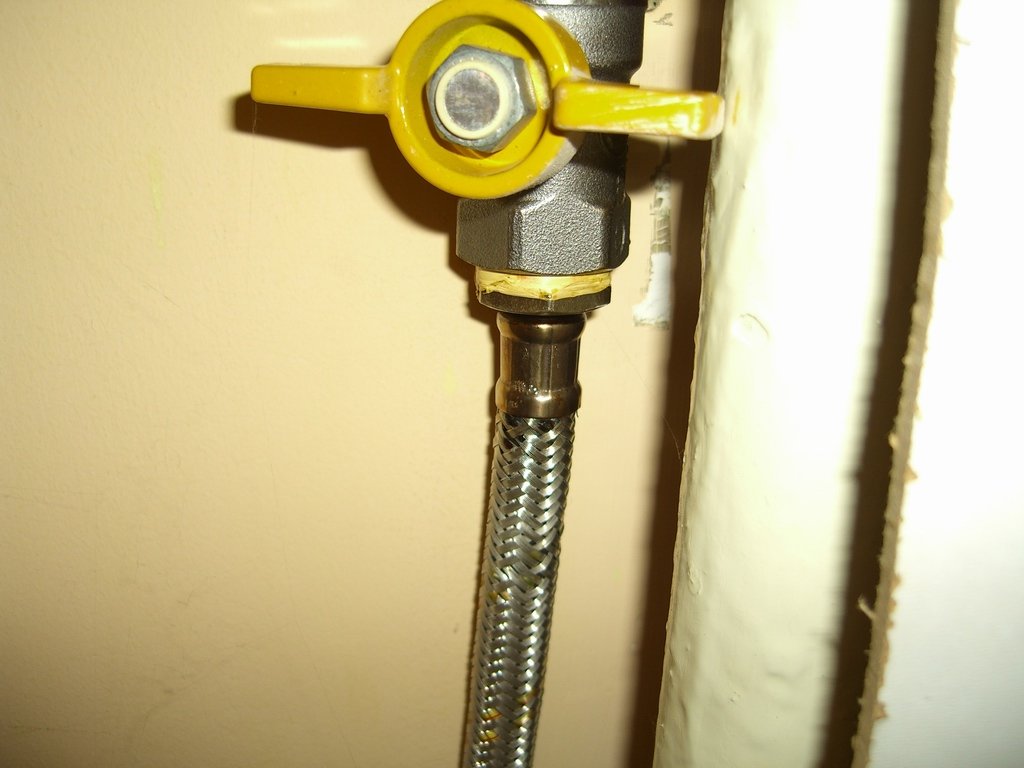

Колкото и да е забавно, но доста често проблемът със запалването на котела е свързан с това, че забравящите собственици не отварят крана за подаване на газ на тръбопровода, водещ към уреда. В този случай грешка 11 също може да се появява.

Ако с налягането на газа всичко е наред и на основната тръба не са затворени вентилите, водещи към агрегата, тогава трябва да се проведе диагностика и ремонт на газовия отоплителен котел Риннай, които следва да се доверят на професионалисти.

За диагностика оборудването ще трябва да се провери:

• наличие на всички свързвания на котела, към които се отнасят клапаните за пропорционално регулиране и електромагнитните (работно напрежение: 220 V, спиране — 0 V) вентилатор, електрод за запалване и така нататък;
• да се проверят натоварванията при запалване, които се задействат по ред;
• да се разбере дали няма запушване на пластините на топлообменника.
• да се провери биметалният термотопим предпазител;
• задължително да се огледа свързването на комина и неговото състояние.

Също така има вероятност за проблем с блока на електрониката.

Грешка 12 възниква при угасване на котела повече от 20 пъти. Симптом: пламъкът се запалва и веднага угасва. Възможни причини: изтичане на „синьо гориво“, запушвания в системата за филтриране, недостатъчно налягане. Необходимо да се провери първичното налягане и дали филтрите не са запушени.

Всъщност, при поява на грешка 12 трябва да се спре газът и да се позвъни на аварийно-диспечерската служба, ако няма опит за отстраняване на подобни неизправности, тъй като е възможно опасно изтичане.

Грешка 14 свидетелства за това, че сте се сблъскали с проблеми с температурния датчик, по някаква причина се е прекъснала връзката с температурния предпазител или електронния модул за безопасност.

От това, което може да направи човек с опит в работата с газови котли, е да провери свързаността на клемата и предпазителя за късо съединение. Но в повечето случаи се изисква посещение на специалист за подмяна на електронния модул.

Грешка 15 е свързана с неизправности, възникващи с датчика за прегряване, липса или проблем с циркулационното движение на топлоносителя в отоплителната система.

Какво трябва да се направи:

1. Да се провери дали има течове в уреда или в системата като цяло, и в случай на недостиг да се допълнят (по-конкретно ниско налягане на манометъра).
2. Да се огледа филтърът.
3. Да се провери мрежовото напрежение и състоянието на термистора.
4. Да се рестартира котелът след всички действия.
5. Да се провери дали след рестарта има проблеми.

Грешка 16 характеризира прегряване в системата, когато температурата на топлоносителя над 95 градуса се задържа в продължение на 3 секунди и повече.

В тази ситуация е необходимо:

• да се провери дали крановете на отоплителната система са затворени – вентилите за отваряне и разпределение;
• дали в тръбопровода няма въздушни тапи;
• да се изключи възможността за запушвания по линията и обратния филтър;
• да се провери наличие и ниво на топлоносителя;
• да се огледа състоянието на трипътния вентил и термистора, да се измери съпротивлението на клемите на терморезистора;
• непременно трябва да се провери работоспособността на помпата.

Грешка 17 обозначава изтичане на вода и възниква след 3 сигнала за допълване на водата.

Стенните котли на такива популярни производители като Риннай (Rinnai), Celtic, Bosch са оборудвани с топлообменници от висококачествена мед. Положително е, че те не корозират в случай на теч и най-често свищът може да се отстрани без подмяна на целия елемент.

Възниква в периода от 24 до 64 часа след стартиране на отоплението. Грешката се отстранява след диагностика – проверка за изтичане на вода в самия уред, тръбопроводната система, оглед за наличие на завъздушаване на системата.

Грешка 18 е пряко свързана с електрозахранването на уреда. Открива се късо съединение със заземяване. Необходимо е да се диагностира напрежението в мрежата между третия щифт на модула на електрониката и „земята“, да се прегледа окабеляването на котела за оголена изолация, късо съединение по линията на работа на уреда, състоянието на контролния панел.

Грешка 20 — DIP превключвателите са настроени неправилно или не се разпознават. За справка — това е ръчен контролен елемент. За отстраняване на неизправността се препоръчва да се провери правилното им разположение според инструкциите.

Грешка 28 сигнализира, че в контролния панел са възникнали неизправности. И в този случай просто трябва да се провери комуникацията му, състоянието на връзките.

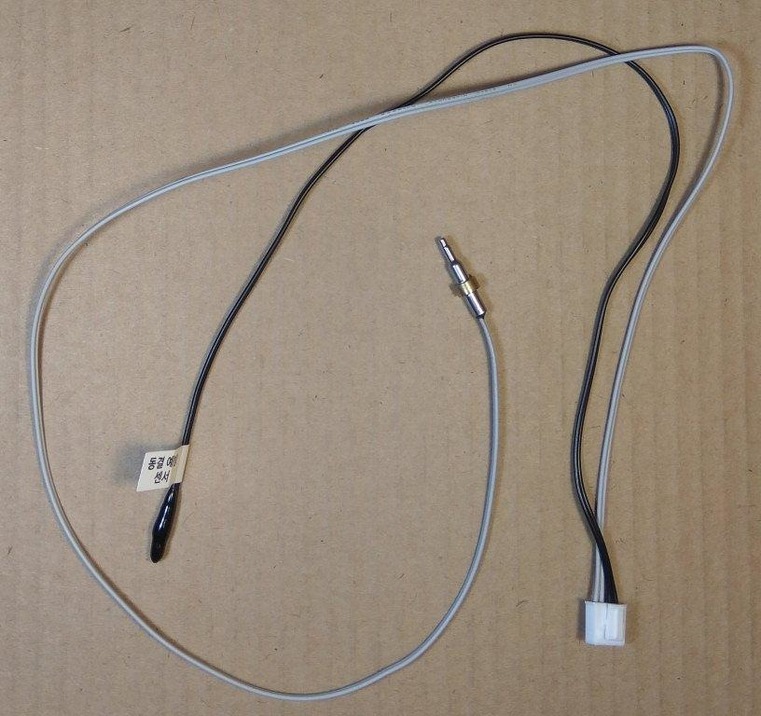

Грешка 31 — това са неизправности на термистора, които възникват при неговата повреда или късо съединение.

Грешка 32 е характерна за проблеми с термистора за замръзване, което се случва при неговата повреда или късо съединение.

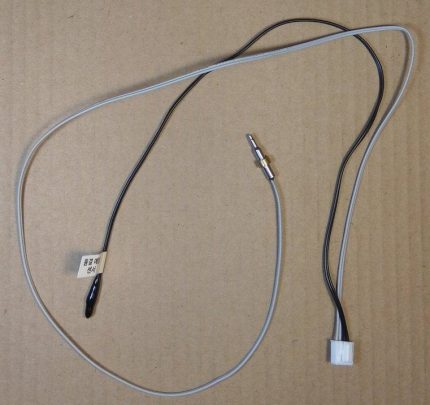

Проблемите с термисторите на котела се отстраняват по приблизително еднакви начини. Необходимо е да се измери напрежението, ако всичко е наред, да се рестартира котелът. Ако тези действия не помогнат или неизправността е в самия термистор, той трябва да се замени, най-добре с помощта на сервизен специалист.

Грешка 34 за термистора на входа на топлата вода.

Грешка 35 и отново термистор, само че този път този, който сканира стайната температура. Това се случва при прекъсване на контактната верига или късо съединение.

Грешка 43 се появява в котли от херметичен тип и възниква, когато електродите установят недостатък или пълно отсъствие на топлоносителя в продължение на 43 секунди. Разбира се, веднага трябва да се провери нивото на топлоносителя.

А след това:

• да се определи контактността на окабеляването с електродите на датчика;
• да се прегледа системата за запушване;
• да се установи дали има проблеми с функционалността на електромагнитния клапан за допълване;
• да се провери дали системата за допълване работи като цяло.

Също така за отстраняване на неизправността, при ниско ниво на топлоносителя — да се отвори кранът за водоснабдяване, да се включи допълването, а след това да се затвори вентилът за топла вода. Когато налягането се изравни с показателите 0.5-1.5, допълването да се изключи.

Грешка 44. Това са проблеми с нивомер, когато започва да „глючи“. Тоест, когато има вода, но малко, и той отчита, че изобщо няма, когато има твърде много и той я отчита непрекъснато в продължение на 30 секунди (в система от нехерметичен тип).

Трябва да се провери състоянието на свързването на електродите на нивомера и дали водоотделителят в горната част не е запушен. При невъзможност за самостоятелно отстраняване — повикване на специалист от сервизната или газовата служба.

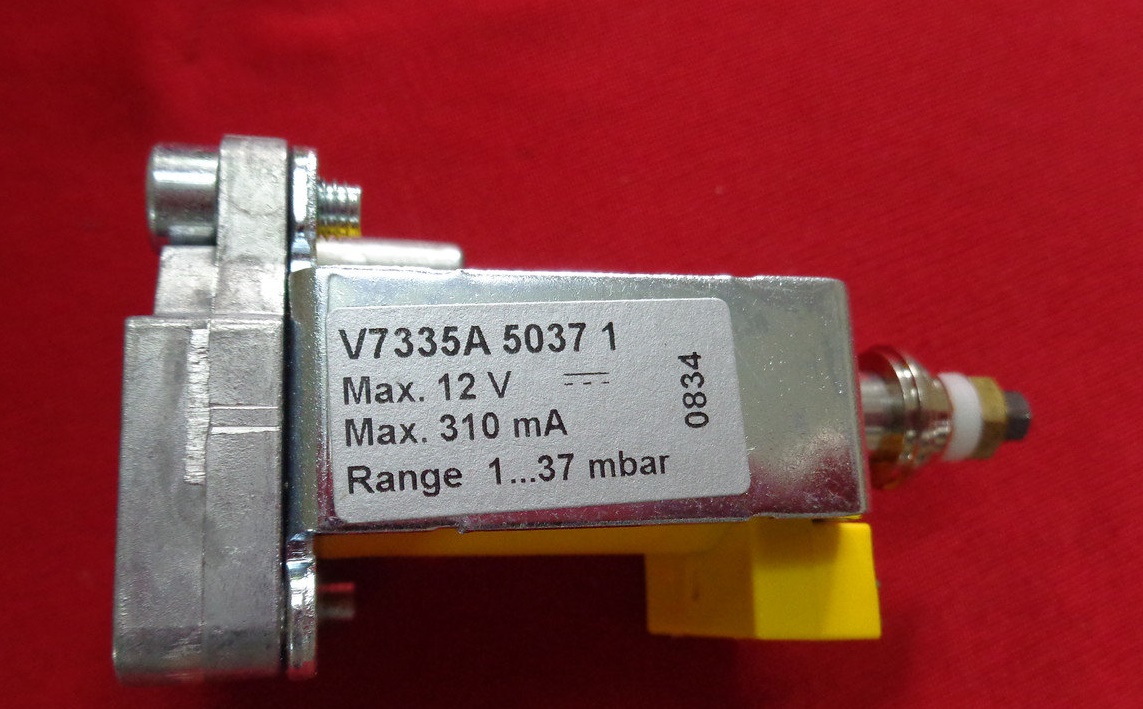

Грешка 52 е подходяща за проблеми с модулационния газов клапан, клапана за пропорционално регулиране. Подробности за това как да се извърши ремонт на газовия клапан можете да прочетете в този материал.

Трябва да измерите напрежението в електрическата мрежа, да опитате да рестартирате котела и ако не можете да отстраните грешката сами, извикайте майстор.

Грешка 56 в системи от отворен тип показва проблеми с подхранването на вода на електромагнитния клапан, когато тя не завършва цикъла след 5 минути от старта на подаването. В този случай се препоръчва да проверите напрежението, водния сензор и да извикате майстор за отстраняване на неизправностите на клапана, ако не можете да го направите сами.

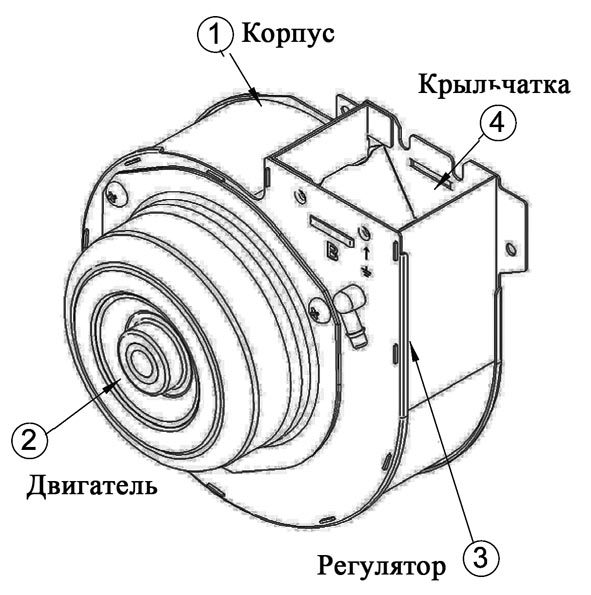

Грешка 61 обозначава проблем с вентилатора.  Както уверява официалният представител на производителя на котли Риннай в Русия, е необходимо да се провери правилността на монтажа на димоотвода, да се отстранят при наличие запушвания, да се измери напрежението и да се опита рестартиране на котела. Ако грешката не се отстрани, задължително извикайте майстор.

Грешката възниква по време на извършване на запалването, когато моторът не е успял да осъществи развъртането на вентилатора или оборотите са недостатъчни.

Грешка 71. Ако на дисплея се появят тези цифри, знайте, че те обозначават проблем с електромагнитния клапан, неговото изместване или несъвпадение с точката на изход на газ. Ако при рестартиране на котела проблемът се повтори, изключете газоснабдяването и извикайте майстор.

Грешка 72 указва на проблеми с електромагнитния клапан, както и на затруднения в разпознаването на йонизационния сензор. В тази ситуация газът по време на опита за запалване не се подава към горелката, а пламъкът при това се фиксира.

Специалистите съветват да проверите дали вентилът на подаването на газоснабдяване е отворен и ако всичко е наред, незабавно да затворите подаването и да извикате професионален диагностик от сервизен център или от компанията, с която е сключен договор за обслужване на газовото оборудване.

Грешка 89 сигнализира за това, че сензорите са разпознали замръзване на системата. Този проблем също изисква специалист за решаването му.

Грешка 90 се разпознава като дефектност по време на началния ток на вентилатора, по време на предварителния продух. Причината може да бъде в запушване на димоотвода, проблеми с напрежението.

Ако след рестартиране, при неоткриване и невъзможност за самостоятелно отстраняване, проблемът се повтори — обадете се на майстор.

Неизправността по грешка 96 се отстранява според откриването на причината, след проверка на достъпа на вода в тръбите за ГВС (вентил на тръбата), измерване на нейното налягане.

Грешка 96 е свързана с ГВС. Разпознава се при пробен старт на ГВС и се характеризира като незавършен спуск на въздух след изтичане на 10 минути.

Грешка 97 се отнася до отоплителните функции. Отново, когато при пробен пуск изходът на въздух продължава повече от 120 минути след включване на отоплението. Какво да направите — проверете достъпа на топлоносителя, измерете налягането и опитайте да рестартирате Вашия газов уред.

Грешка 99 — комин и свързаните с него неизправности. Тази грешка се отнася до функциите за безопасност. Това може да бъде разхерметизиране на коминния канал, запушвания в него или във вентилатора и т.н. При поява на грешката е необходимо да проверите функционалността на вентилатора, топлообменника за запушвания и комина.

Правила за безопасна експлоатация

Всеки газов котел се използва за преработка на гориво, опасно за живота и здравето на потребителите в случай на изтичане, изпускане на продукти от неговото използване и теч на топлоносителя, който се нагрява от него.

Котлите на японския производител Ринай са известни с изключителна надеждност и отлични характеристики. Като цяло, фабричните дефекти се срещат изключително рядко при тези уреди, а техническите грешки са свързани с неправилна експлоатация и ненавременно проведен профилактичен преглед.

Всички работи по ремонт и подмяна на газово оборудване трябва да се извършват от специалисти от сервизната служба или от ГРО. В противен случай Ви може да заплаши спиране на газоподаването в най-добрия случай, а в най-лошия — заплаха за здравето и живота.

Освен това, цената на такива уреди, особено от известни производители, не винаги е бюджетна, а гаранцията е продължителна. Намесата в системата на газовите котли може да се разглежда като нарушение на гаранционната неприкосновеност и съответно не трябва да очаквате от сервизната служба безплатен ремонт и подмяна на отделни елементи.

Но отново, някои моменти в неизправностите на котлите е напълно възможно да отстраните сами или, знаейки ги, можете да определите за какви работи да викате майстор и да попитате на каква цена ще излезе ремонтът.

Изводи и полезно видео по темата

Повече подробности за грешка 99, почистване на вентилатора:

Като цяло, неизправностите на повечето модели газови котли Ринай са лесно отстраними. Познавайки разшифровката на кодовете за грешки и разполагайки с ръководството за работа на конкретния уред, Вие без затруднение ще диагностирате, дори и не самата повреда, то поне областта, в която тя се е проявила.

А Вие имали ли сте проблеми с отоплителните агрегати на фирма Ринай? Може би при Вас се е изписвал код, който не е в нашата статия? Споделете своя опит и задавайте въпроси в коментарите.
