Канален климатик с приточна вентилация: тънкости при избора и монтажа

Съвременният канален климатик с приточна вентилация осигурява не само комфортна температура в помещението, но и вентилация. Освен това, допълнителните модули на системата за подготовка на въздуха позволяват да се отстрани прахът и да се регулира влажността на въздушната среда.

В системата лесно се интегрират йонизатор, ултравиолетов биологично активен филтър. Съгласете се, това е много примамливо – веднага да се нормализира микроклиматът в помещението. Нека разгледаме подробно системата за канално климатизиране.

Особености на устройството на каналните климатици

Традиционно, по каналите охладен въздух се подава в производствени помещения, големи магазини, офиси, на кораби. Въпреки това, климатиците с приточна вентилация за дома или апартамента се инсталират по-рядко.

Това е свързано с факта, че разпространеният стенен сплит вариант се инсталира по-лесно. Но ако искате да осигурите най-добрите климатични условия в стаите, сплит системите няма да са достатъчни.

Например, за стая с площ 25 кв. м. са необходими 60 куб. м. свеж въздух на час. Дори при скъпите стенни сплит системи с приточна вентилация този параметър е два пъти по-нисък. Вграждането на допълнителни ефективни филтри, овлажнители в стенните модули е невъзможно. Ето защо оптималният климат осигуряват само каналните системи.

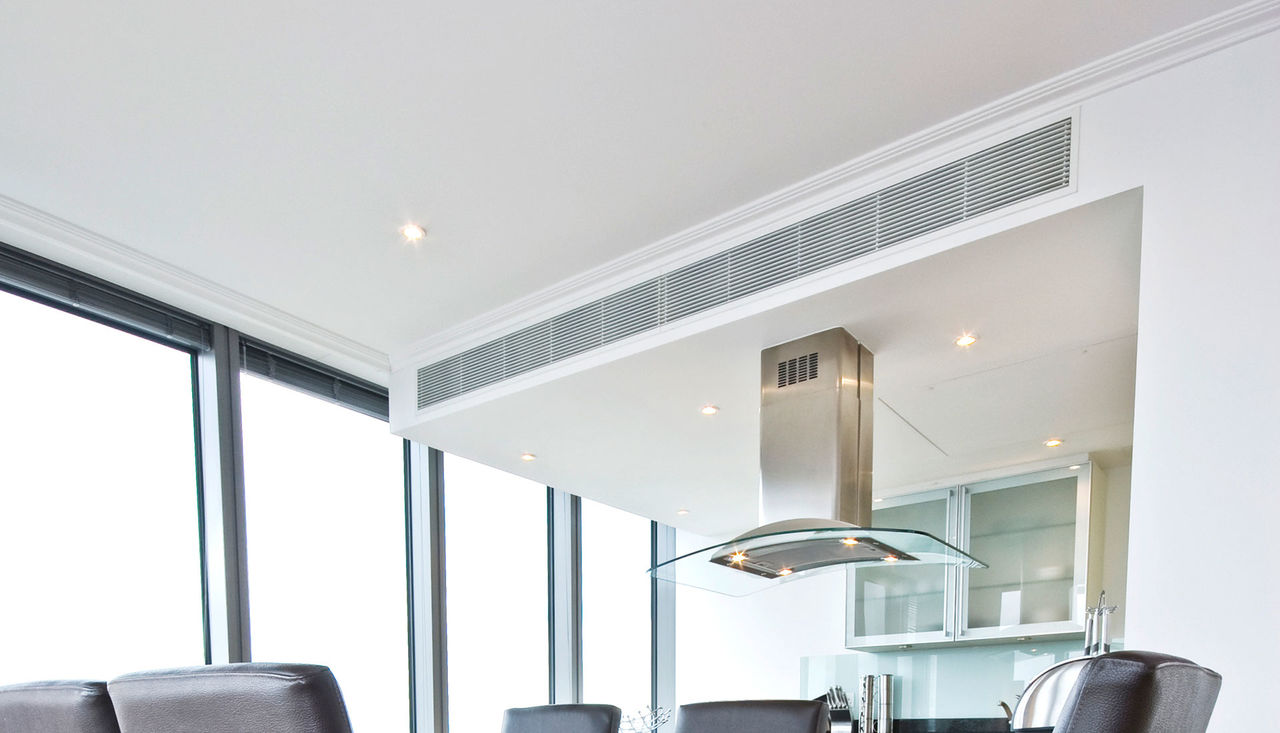

Въздушните канали са разположени между окачения таван и преградата. Вижда се само декоративната решетка, през която се подава свеж въздух с комфортна температура.

Каналният климатик се състои от два блока. Навън се инсталира блокът с компресора. Изпарителят с топлообменния контур се поставя в междутаванното пространство или в помощно помещение.

Монтират канален климатик между окачения таван и преградата, в гардеробната или в помощното помещение. Силовият блок се инсталира там, където звуците от работата на оборудването няма да създават проблеми. Благодарение на това, в жилищните стаи шумът е значително по-малък при работа на каналната система, в сравнение с всеки друг тип климатици.

Охладеният въздушен поток се разпределя между стаите по топлоизолирани въздуховоди, скрити в междутаванното пространство. Освен охлаждане, каналната система е способна да подава свеж въздух в необходимите обеми.

Съгласете се, този подход е оптимален. Не е необходимо да поставяте мрежа на прозорците, намалява се количеството прах в помещението, по-лесно се регулира относителната влажност на въздуха.

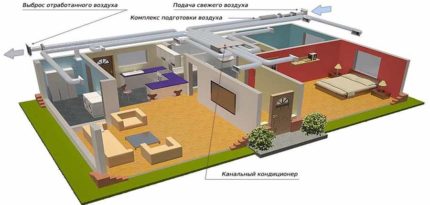

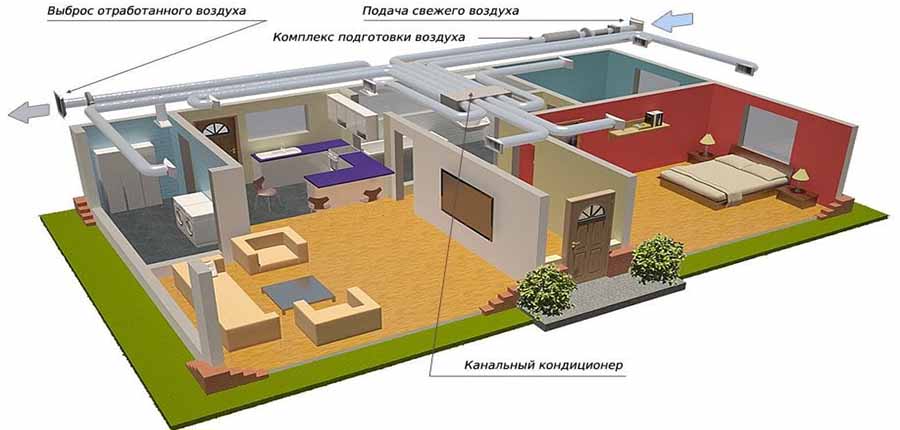

На схемата е показан принципът на организиране на каналите за подаване на въздух в стаите. С помощта на специална програма можете не само да визуализирате модела на въздуховодите, но и да изведете компонентите в таблица.

Както виждаме, използването на един климатик от канален тип е напълно достатъчно за охлаждане на всички помещения в апартамент, къща, офис или магазин.

Необходимо е само да изчислите правилно пропорциите на въздухообмена, да изберете силов блок на охладителя с необходимата мощност, да планирате вграждането на допълнителни блокове за подготовка на въздуха.

Параметри на системата за климатизиране

Първото, на което трябва да обърнете внимание – е топлопроизводителността. По този параметър се избира устройството въз основа на обема на всички охлаждани стаи.

Вторият момент – напорът на въздуха. Протяжните въздуховоди, които имат извивки, оказват съпротивление на въздушния поток. Колкото по-дълги са каналите, толкова по-голям напор на въздуха трябва да се създаде. Различават се нисконапорни (до 50 Pa), среднонапорни (до 100 Pa) и високонапорни (от 100 до 250 Pa) системи.

За апартамент са подходящи блокове с напор 100 Pa. В някои модели има превключвател на режима на напора. Това е удобно, тъй като можете да регулирате напора в зависимост от съществуващия въздуховод, без да изчислявате много параметрите на каналите.

Следващият момент – приток на свеж въздух. Не всички канални климатици осигуряват вентилация на помещенията. Блокът за приточна вентилация се комплектова с нагреватели. Те подготвят въздуха отвън през студеното време на годината.

Нагряването на студения въздух е необходимо и за да се избегне образуването на конденз по стените на въздуховодите.

Мощност на нагревателите – още един параметър, който е важно да се вземе предвид при избора на оборудване. В южните райони за четиристаен апартамент ще бъде подходящ блок с приточна вентилация с мощност 5 kW.

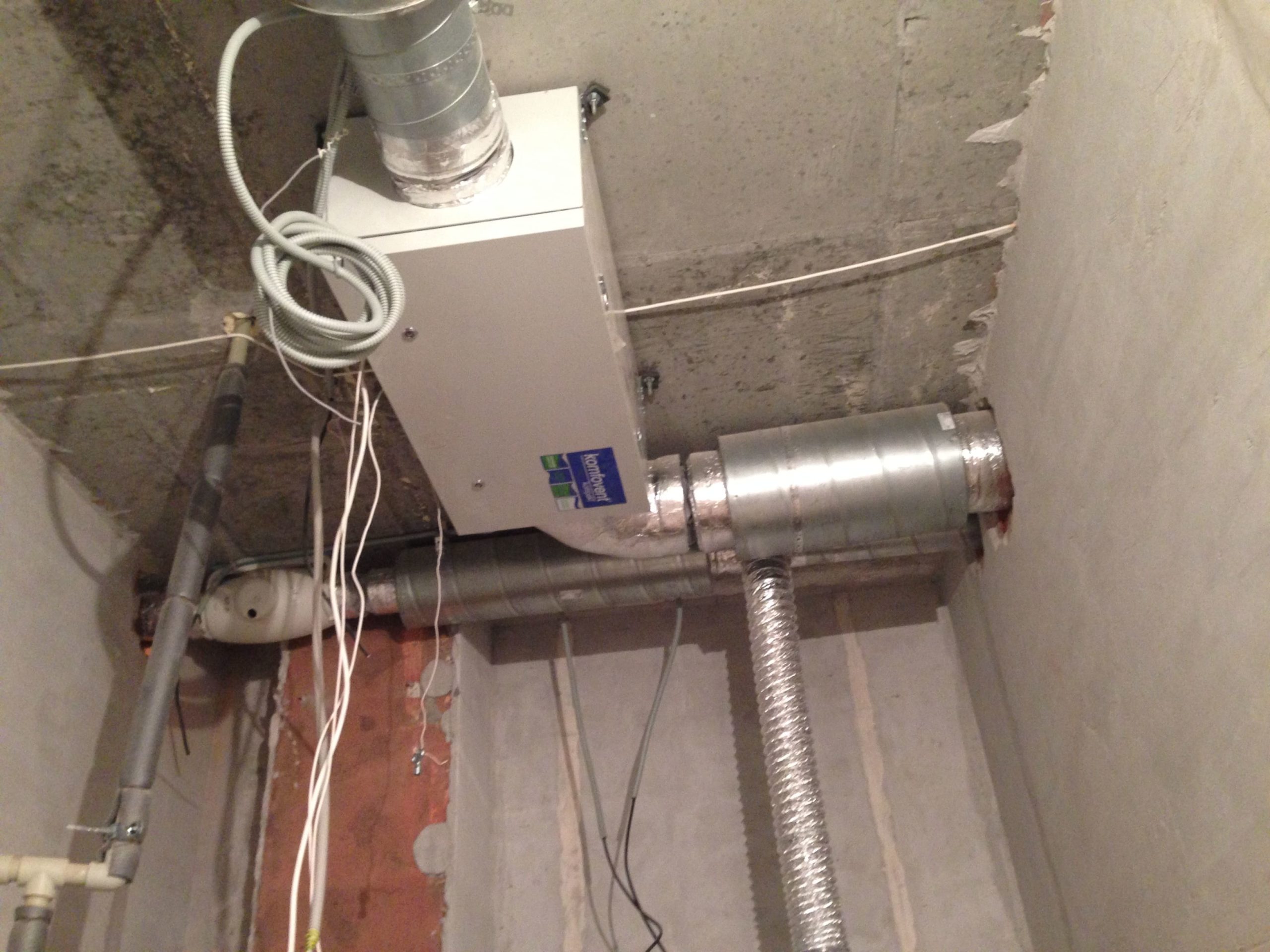

Блокът за приточна вентилация може да се закупи отделно. На снимката е представен типов контейнер за нагряване на свеж въздух.

Ако се планира да се постави допълнителен филтър в канала, трябва да се избере климатик с напор на въздуха с 15-30% по-голям от препоръчителния параметър.

Определяне на необходимите параметри на оборудването

В самото начало се определя мощността на системата за климатизация. На практика този параметър се взема от паспорта на климатика на всяка система. След това се съставя пропорция, като се вземат предвид другите обеми на помещенията.

Например, стенна сплит-система с хладилна мощност 3,5 kW осигурява охлаждане на стая до 40 кв. м. За апартамент от 120 кв. м. ще е необходим блок с производителност три пъти по-голяма, 28-30 kW.

Бързото изчисление има недостатъци. Не се вземат предвид фактори като осветяване на прозорците от слънцето, начини на засенчване на помещенията, големина на топлоизолацията на стените, тавана. Грешката може да се компенсира с малък резерв по разглеждания параметър.

Необходимото въздушно налягане е по-трудно да се изчисли. За целта се прави скица на въздуховодите. Определя се разклонеността, общата дължина на каналите. Отчита се съпротивлението на допълнителните филтри, системи за йонизация на въздуха.

Освен това трябва да се вземе предвид и обемът на свежия въздух. Обикновено се примесват 20-30% въздух отвън.

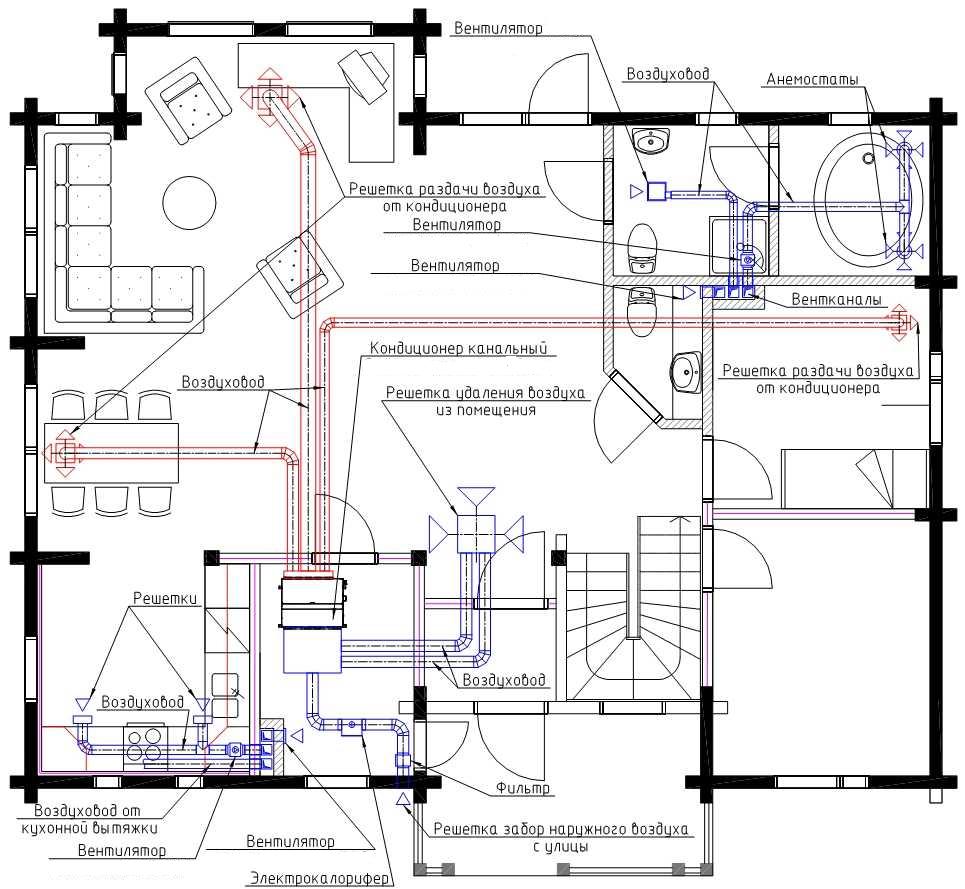

Типова скица на въздушните потоци. Знаейки мащаба, лесно се определят размерите за изчисляване на параметрите на подаване на въздух. За изработка на каналите е необходим точен чертеж.

Всички данни се предават на инженер, който добре познава характеристиките на каналните климатици от конкретния модел. След като прегледа скицата на каналите, специалистът ще избере система с достатъчно въздушно налягане.

Като правило, за четири стаи с обща площ 140-200 кв. м. подхождат модели с въздушно налягане 100 Па.

Кой въздуховод е по-добър?

Въздушните канали рядко преминават точно както е посочено в документацията или скиците. Понякога трябва да се заобиколи греда, често разстоянията се посочват с неточност. Такива грешки нямат голямо значение, ако се използва гофрирана тръба. Тя е по-евтина от въздуховодите с гладки стени и се монтира по-лесно.

Но има и недостатъци. Гъвкавите канали провисват между точките на окачване. На мястото на закрепване скобата притиска тръбата, намалявайки сечението на канала. Всичко това и назъбената повърхност на стените на гофрата оказват значително съпротивление на въздушния поток. Може да възникне ситуация, при която обдуването на радиатора на вътрешното тяло да е недостатъчно.

В такъв случай автоматиката ще действа и ще изключи компресора. По този начин е по-добре да се използват въздуховоди от тръби с гладки стени. Те не само оказват по-малко съпротивление на въздушния поток, но и се замърсяват по-малко. Освен това ги почиствате много по-лесно.

Освен това топлоизолацията на каналите е важен фактор, който влияе не само на ефективността на климатичната система, но и намалява шума в стаите. Въздуховодът от поцинкована стомана се топлоизолира много по-лесно от гъвкавата гофрирана тръба.

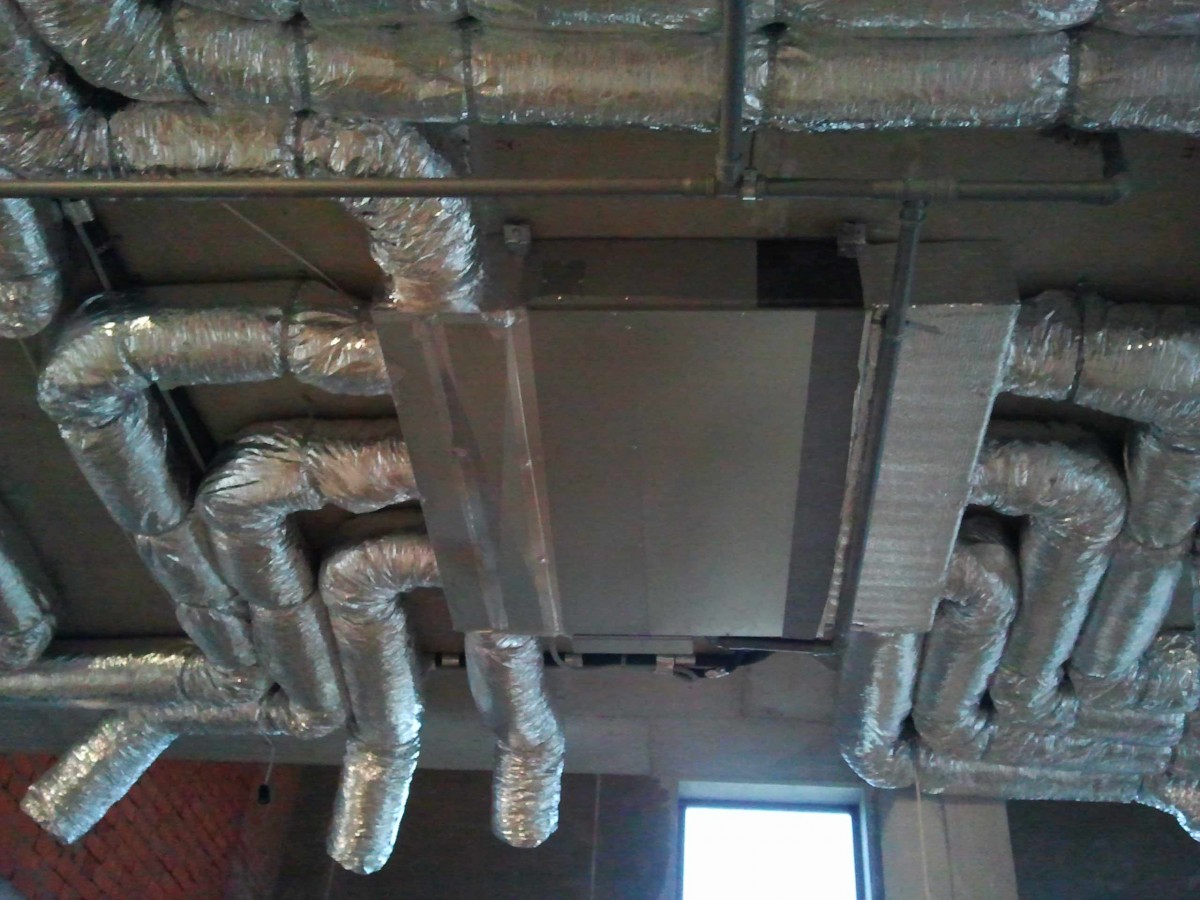

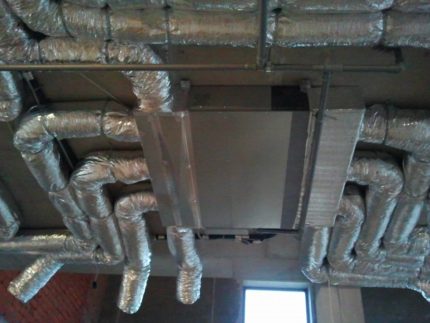

Въздуховодът трябва да се топлоизолира. Тогава по тръбите няма да се образува конденз. КПД на климатичната система леко ще се повиши.

Отделно отбелязваме, че полимерът не е подходящ за приточна вентилация. Тръбите от полимерни материали имат коефициент на температурно разширение 10 пъти по-голям от този на стоманата. Поради тази причина полимерът трудно се съгласува със стоманените носещи конструкции. Освен това мирисът на пластмаса не може да се избегне.

Монтаж на климатичната система

Най-лесният начин да монтирате въздуховодите и блоковете е да поверите инсталирането на оборудването на профилирана организация, която гарантира качеството на работата в договора.

Но дори и така, ще трябва да се проверят редица моменти:

• в проекта трябва да бъдат предвидени лесни за отстраняване панели за бърз достъп до филтрите и блоковете на системата за подготовка на въздуха;
• крепването на каналния климатик, блока на приточната вентилация, въздуховодите не трябва да води до вибрация на окачения таван. Носещите елементи трябва да се изпълнят отделно, без да се използва профил на окачената конструкция. Тогава системата ще работи безшумно;
• до клапаните с електрозадвижка трябва да бъде осигурен достъп след довършителните работи.

По време на монтажа на дренажната система на каналния климатик трябва да се проверят елементите и да се сравнят с указаното в инструкцията на производителя. В противен случай след изключване на системата водата може да попадне вътре в помещението – актуално за високонапорни системи.

Какво да се вземе предвид при монтажа?

За прокарване на каналите ще е необходим специален диамантен бур с голям диаметър. С обикновен ударен пробивач в панелите не могат да се направят отвори с диаметър над 200 мм.

Маркировката на изрезите може да се направи самостоятелно. След това поканете специалисти с диамантен бур (ако нямате такова оборудване в домакинството), те ще направят отворите бързо, без да безпокоят съседите с шум.

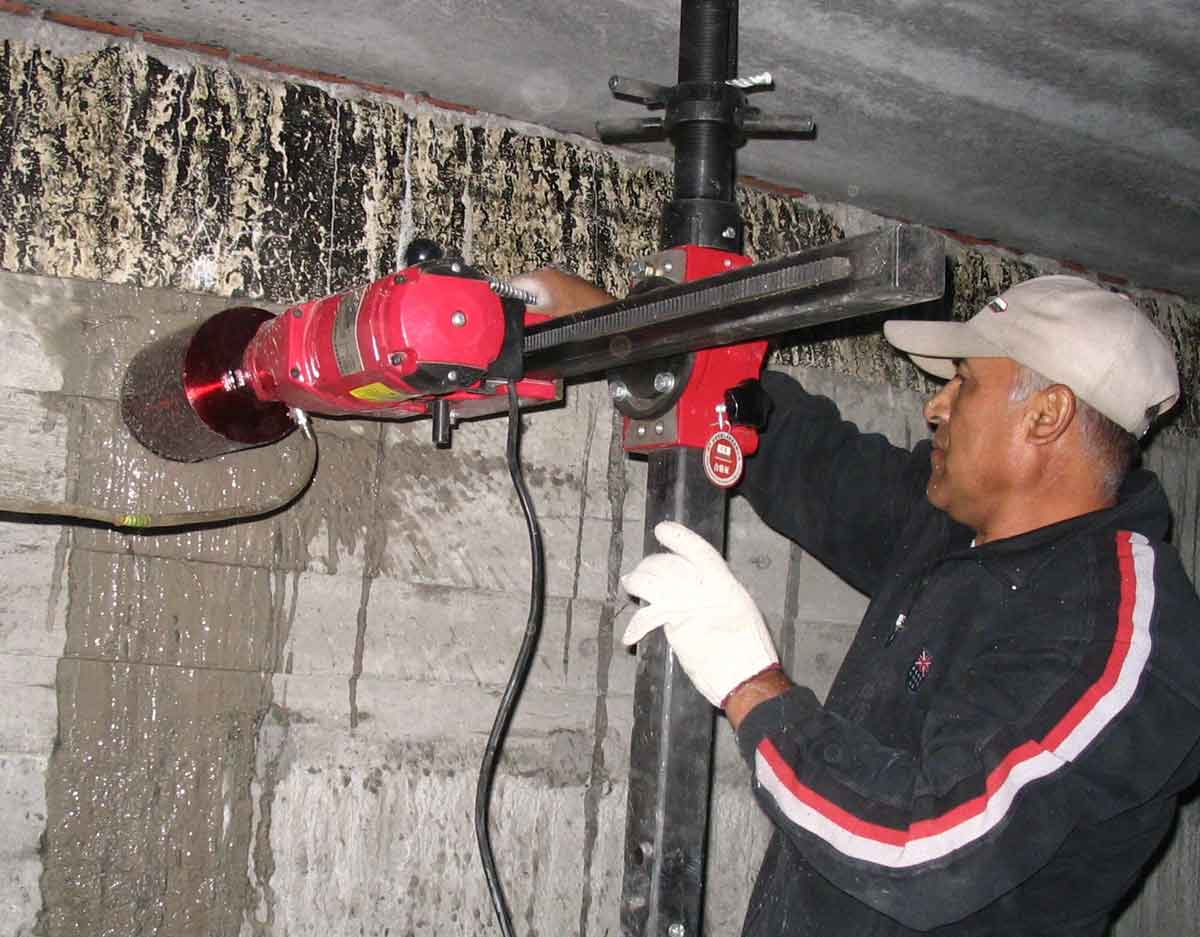

С помощта на диамантен бур може бързо да се направи отвор за вентилационни канали в стоманобетонна стена или в междуетажна плоча.

Ако има достатъчно опит, можете да закупите готови въздуховоди и да ги свържете в единна система, или можете да поръчате изработка на въздуховоди по скици в работилница, която работи с ламарина.

Кутиите или кръглите въздуховоди от поцинкована стомана се правят на машини, като се подгъват местата на съединенията. Няма да е излишно да се провери всеки елемент при получаване на комплекта.

Като се вземат предвид всички препоръки в статията, опитен майстор може да извърши останалата част от работата самостоятелно.

При това е полезно да се придържате към инструкцията:

1. Вътрешният блок на климатика трябва да се разположи в сервизни помещения или на тавана, ако температурата на въздуха там не пада под 10 °С. В противен случай блокът трябва да се топлоизолира.
2. На мястото на разклонение на каналите се монтират дроселни клапи. Общата площ на напречното сечение на отворите в дроселите трябва да бъде с 20-30% по-голяма от площта на напречното сечение на захранващия въздуховод.
3. За намаляване на шума в системи с налягане над 150 Pa на изхода на вътрешния блок се монтира шумозаглушител – кратък участък от въздуховод с по-голямо сечение от основната магистрала.
4. Външният блок се монтира или на покрива на сградата, или на стена. След монтажните работи се канят специалисти. Те ще проверят херметичността на съединенията и ще напълнят системата с хладилен агент.
5. При планиране на монтажните работи се вземат предвид условията за предоставяне на гаранция. Често се изисква инсталирането на каналния климатик да бъде извършено само от официални представители на производителя.

Колебанията на напрежението в мрежата се отразяват отрицателно на работата на климатика. Трябва да се предвиди стабилизатор на напрежението или поне прекъсвач.

Изводи и полезно видео по темата

Във видеото се показват системи за канално климатизиране и се разказва за работата на вентилацията:

Каналният климатик с приточна вентилационна система осигурява по-добри климатични условия в помещението, отколкото обикновените сплит-системи.

Ако се проучи инструкцията на производителя и се следват съветите на професионалистите, грешките при инсталирането на каналния климатик могат да се избегнат. Част от сложните работи трябва да се доверят на специалисти, а останалата част да се извърши самостоятелно. При това цената на инсталирането на оборудването ще бъде сравнима с монтирането на стенни сплит-системи във всяка стая поотделно.

Имате ли опит с инсталиране на климатик и вентилация в апартамент или къща? С какви трудности се сблъскахте? Моля, споделете информацията в коментарите към нашата статия.
