Устройство на вентилацията в банята: технически варианти и популярни схеми

Вентилацията за баня е жизнено необходима. Влажният горещ въздух бързо се изпълва с въглероден диоксид, издишван от миещите се хора, и става наистина опасен за тях. Ефективният въздухообмен е необходим също за поддържане на комфортна температура и за удължаване на срока на експлоатация на сградата.

Именно затова грамотното устройство на вентилация в баня става първостепенна задача за проектантите и строителите.

В този материал ще стане дума за това как грамотно да се обустрои вентилация в баня, нейните разновидности. Също така ще представим популярни вентилационни схеми за баня.

Вентилация: какви видове има?

Всъщност вентилацията е предназначена да осигури непрекъсната циркулация на въздуха вътре в сградата. За целта се използват различни по форма и дължина въздуховоди, завършващи с отвори вътре в постройката. Различават се два типа такива отвори. Приточните са предназначени за подаване на въздушни маси отвън. Изпускателните отвори се използват за отстраняване на обогатения с въглероден диоксид въздух.

Много важно е правилното взаимно разположение на отворите за приток и изпускане. Ако то е изградено неправилно, няма да се постигне ефективен въздухообмен. Това разположение до голяма степен зависи от избрания тип вентилация, които могат да бъдат само два.

Вентилационната система е задължителна за обустройване в банните помещения. Без нея е невъзможно да се получи комфортна температура и да се отстрани излишният въглероден диоксид от въздуха.

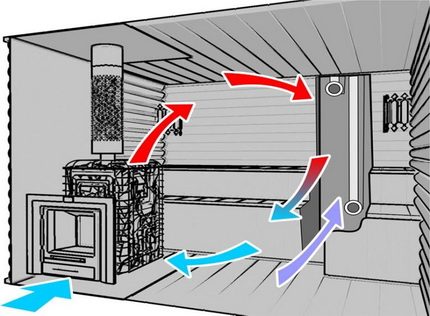

Естествена вентилация

Естествената циркулация на въздушните потоци възниква поради наличието на разлика в наляганията и температурите извън банята и вътре в нея. Загретите въздушни маси, съгласно принципа на конвекцията, имат по-малка маса и, съответно, винаги се издигат към тавана.

По-студеният въздух, напротив, е по-тежък, затова се спуска към пода. За сметка на това се осъществява непрекъсната циркулация на въздушната маса.

Колко ефективна ще бъде тя зависи от броя и местоположението на отворите за изпускане и приток. Като се има предвид, че основната задача на банната вентилация се счита за осигуряване на приток на свеж въздух, а той е по-студен, и едновременно отстраняване на отработения топъл въздух, приточните отвори винаги се разполагат по-ниско от изпускателните.

По този начин загретите въздушни маси се издигат и се изтласкват чрез изпускателната система навън от по-студените.

Циркулацията на въздушните маси е възможна благодарение на разликата между температурите и налягането навън и вътре в банята. Колкото по-голяма е тази разлика, толкова по-интензивно е движението на въздуха.

По този начин вътре в помещението се създава понижено налягане или разреждане, което от своя страна засмуква през приточните отвори отвън хладен въздух. Той се загрява, издига се нагоре и цикълът се повтаря.

Трябва да знаете, че естествената циркулация в банята се осъществява не само през специални отвори. Например, притокът на въздушни маси може да се осъществява добре през полуотворени прозорци или врати и през венците на дървени постройки.

Оттокът на въздух може допълнително да става през комин или отдушник. За контрол на въздухообмена и предотвратяване на появата на течения, вентилационните отвори от всички типове задължително се оборудват с регулируеми решетки или затвори.

Ако банята е проектирана и построена правилно, естественият въздухообмен може да бъде напълно достатъчен за осигуряване на ефективна вентилация.

Принудителна вентилация

В случаите, когато естествената циркулация явно не е достатъчна, се използва система за принудителен въздухообмен. Принципът на нейното действие се състои в това, че на вентилационните отвори се монтират вентилатори, които ускоряват движението на въздуха.

Те могат да бъдат монтирани както на изпускателни, така и на приточни отвори. В първия случай уредът ще изтласква отработения въздух, а във втория, напротив, ще втегля въздушните маси.

Принудителната вентилация предполага монтаж на вентилатор в приточен или изпускателен отвор. Електрооборудването ще нагнетява свеж въздух вътре в помещението, като едновременно с това отработените въздушни маси ще бъдат изтласквани навън. При изпускателната схема уредът стимулира отвеждането на въздуха, на чието място постъпва свежа порция.

За регулиране на интензивността на циркулация на въздушните маси могат да се използват жалузи и затварящи се решетки. Важно е да разберете, че ако отворите от един тип бъдат отворени повече, скоростта на потока значително ще се увеличи и ще се появи течение. Оптималният вариант е приблизително еднакви по размер отвори, което ще осигури максимално плавна циркулация на потоците.

В зависимост от предназначението на монтираните вентилатори се различават три вида приточна вентилация:

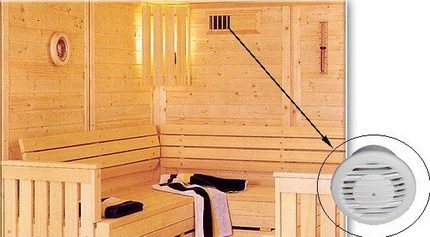

• Изпускателна. Реализира се чрез монтаж на електрооборудване в изпускателните отвори. Ефективно намалява налягането в помещението, създавайки при това разреждане, което се компенсира от мощен приток на въздух. Добре отстранява излишъците от влага, миризми, вредни газове.

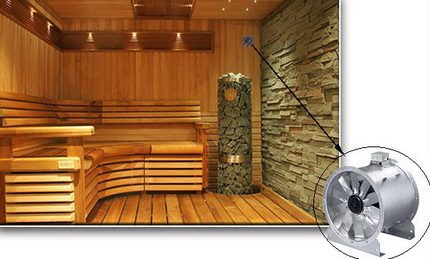

• Приточна. Вентилаторите се поставят в приточните отвори, поради което налягането в помещението се увеличава и отработените въздушни маси се изтласкват от него. Недостатък на системата – активното подаване на студен въздух. За поддържане на температурата в помещението е желателно да се подгрява.
• Приточно-изпускателна. Това е комбинирана система, която съчетава двата гореописани начина. Най-сложният за проектиране вариант, но той е и максимално ефективен. Може да бъде напълно механизирана и превключена на автоматично управление.

Изборът на тип вентилация за вашата баня до голяма степен зависи от типа на постройката. За херметични рамкови постройки, сгради от пеноблокове и тухли е оптимално да се избере принудителен вариант.

А за традиционните руски бани от дървен материал или трупи добре ще подхожда естествената вентилация. Вярно е, че трябва да се разбере, че тя ще работи ефективно само при условие на грамотно проектиране на системата.

Нюанси при проектиране на вентилация

За банята, както за никоя друга сграда, изключително важна е ефективната вентилация. Особено това е актуално за парната баня. Ако в проектирането бъдат допуснати грешки, температурата в помещението ще започне рязко да спада, което ще доведе до дискомфорт и преразход на гориво. Но това не е най-страшното.

При недостиг на приточни маси концентрацията на въглероден диоксид във въздуха бързо ще се повиши, а това вече е пряка заплаха за здравето и дори за живота.

Вентилацията от изпускателен тип функционира благодарение на това, че вентилаторът, разположен в изпускателния отвор, извлича от стаята замърсения въздух. В резултат на това възниква разреждане и въздушни маси от улицата се засмукват навътре

Именно затова грамотното проектиране на банна вентилация се счита за много важно. Трябва да се разбере, че да се занимаваме с това трябва не в хода на строителството, а още по-лошо – след началото на експлоатация на сградата. Вентилационната система винаги се изчислява на етапа на проектиране на банята.

Това се обяснява с необходимостта да се положи система от въздуховоди и вентилационни кутии, за да се осигури ефективен въздухообмен.

Освен това тези елементи трябва да присъстват не само в парната, но и във всички банни помещения: душ, миялна, съблекалня и т.н. Ефективността на банната вентилация зависи от два определящи фактора. Първият – количество и размери на вентилационните отвори.

Всичко това се определя изключително от обема на помещението. Важно е да се разбере, че изчислените размери на отвора трябва да бъдат максимални. За неговото променяне впоследствие се монтира регулируема решетка.

При определяне на размерите на отворите се използват специални формули. Въпреки това може да се изчисли средна стойност. Отворът за вентилация трябва да има площ от 24 кв. см на всеки кубичен метър площ на обслужваното помещение.

Това е вярно за входния отвор. Изпускателният отвор трябва да има малко по-голям размер, което ще осигури добра тяга. Важно е да не се сгреши и да не се направи входният отвор твърде голям.

В този случай стаята ще се затопля много лошо, което ще доведе до неоправдан преразход на енергийни ресурси. Ако отворите са твърде малки, има опасност влажността и концентрацията на въглероден окис да бъдат постоянно повишени. Ето защо е желателно изчисленията да бъдат направени от компетентен специалист.

Видът на вентилационната система се избира в зависимост от материала, от който е изградена сградата. За дървени и гредани бани може да е достатъчна естествената вентилация.

Вторият фактор, определящ ефективността на системата, е взаимното разположение на отворите. Тъй като всяка вентилационна система работи на принципа на заместване на въздушните маси, изключително важно е да се получи възможност за регулиране на тези потоци. Това може да се направи чрез правилен избор на мястото за изпускателните и входните отвори един спрямо друг или спрямо отоплителните уреди.

Освен това трябва да се вземе предвид и спецификата на банята. Тук особено важна е комфортната температура, която може да бъде постигната само при липса на резки «хоризонтални» температурни разлики. Те се усещат при преминаване от стая в стая.

По вертикала въздушните потоци също трябва да се движат максимално плавно, така че температурата близо до пода да бъде приблизително еднаква с тази на нивото на главата на стоящ човек. В противен случай дискомфортът е неизбежен.

Действащи вентилационни схеми

Най-сложно по отношение на устройствата за вентилация е парното помещение или миялното помещение, ако функциите им са комбинирани. Нека разгледаме няколко ефективно работещи схеми за вентилация за тези банни помещения.

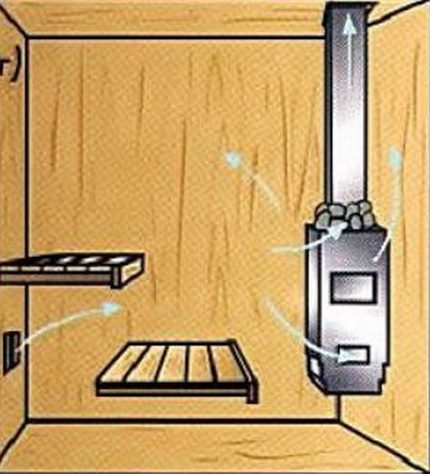

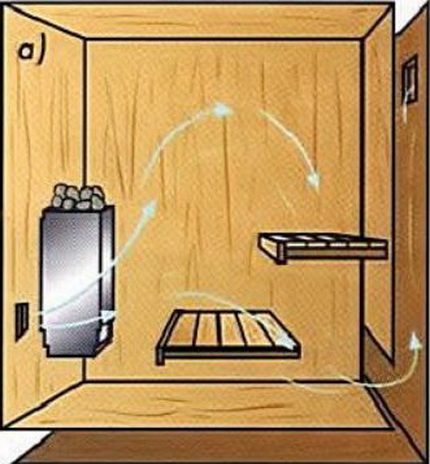

Схема №1 – приток около печката

Една от най-популярните схеми за устройство на банна вентилация. Входният отвор се изпълнява на малка височина от пода в границите на 250-350 мм. Той трябва да бъде разположен в непосредствена близост до печката, може директно зад нея.

Изпускателният отвор се монтира на противоположната стена близо до тавана. Разстоянието между тях трябва да бъде около 150-250 мм. Тогава въздушните маси се движат по следния начин.

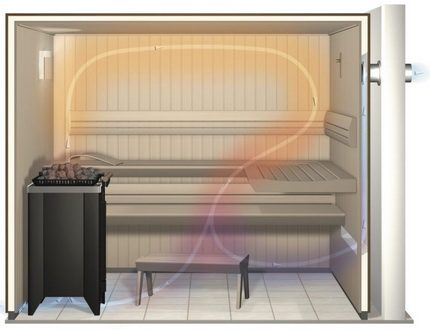

Така се движат въздушните маси, ако входният отвор се намира до печката, а изпускателният на противоположната стена под тавана

Постъпвайки през входния отвор, въздухът попада в зоната на нагряване на печката, тук той измества по-леките вече затоплени въздушни маси, които се издигат до тавана и се движат към противоположната стена в посока на изпускателния отвор. По този начин в помещението присъстват само смесени или топли, както и горещи въздушни потоци. Зоната на максимално нагряване се намира под изпускателния отвор.

Точно тук е оптимално да се разположи рафтът. Предимството на схемата е, че студените въздушни маси в помещението практически липсват, тъй като веднага след влизане те се затоплят от печката.

Схемата е напълно работоспособна с използване на естествена циркулация, може да работи и с принудителна. В последния случай добър ефект дава изпускателният вариант, когато в горния отвор се монтира вентилатор.

Неговата мощност трябва да се изчисли правилно, иначе няма да се избегне появата на течения при прекомерна мощност и забавена циркулация на въздуха при недостатъчна мощност. За възможност за допълнително регулиране в приточния отвор е желателно да се монтират подвижни щори, което ще позволи да се управлява не само интензивността на потока, но и до известна степен неговата посока.

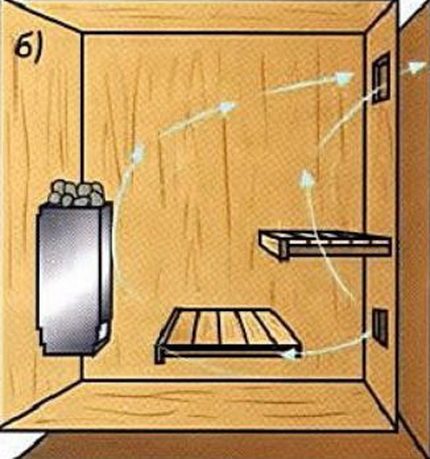

Схема №2 – отвори на една стена

Може да изглежда, че това е неефективно, но в този случай и изпускателният, и приточният отвор са разположени на една и съща стена. Тази схема работи и е незаменима в случай, че няма възможност за обустройство на отвори на различни стени.

Например, банята е обустроена в къща и има само една стена, излизаща на улицата. В този случай приточният отвор се разполага в долната част на стената на височина около 200 мм от пода.

Такава схема ще бъде добро решение за пристроените към къщата бани, които имат само една стена, граничеща с улицата

Срещу приточния отвор трябва да се монтира печка. Изпускателният отвор се обустройва над приточния на разстояние около 200 мм от тавана. Хладните въздушни маси постъпват вътре в помещението и се движат в посока на печката. Това се дължи на принципа на конвекцията.

В района на печката студеният поток измества нагрятия, който по широка дъга, обхващаща цялата стая, се издига към изпускателния отвор.

По този начин схемата работи ефективно. Благодарение на разположението на отоплителния уред входящият поток на приточния въздух се движи достатъчно интензивно, което стимулира въздухообмена като цяло. Може да се монтира вентилатор в изпускателя, за да се ускори донякъде циркулацията на въздушните потоци. На приточния отвор се препоръчва да се постави регулируема решетка.

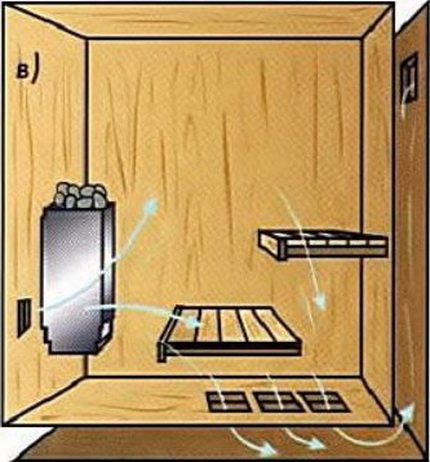

Схема №3 – за баня с «мокър» под

Основното условие за обустройство на тази схема е наличието на многослоен протекащ под. Предполага се, че водата отива под подовото покритие и се стича в канализацията. В този случай изпускателният отвор се обустройва точно под дървената подова настилка. Отворът е свързан с изолиран вентилационен канал, отвеждащ отработените въздушни маси навън.

Така нареченият „мокър“ под позволява да се обустрои ефективна вентилационна система с изпускателен отвор, разположен под подовото покритие

Вентилационният отвор за приток се разполага на малка височина от пода, около 200-250 мм близо до печката. По този начин външният въздух веднага попада в зоната на отопление. След това се издига до тавана и там бавно изстива. Спуска се до подовата настилка и преминава през нейните процепи.

По този начин той изпарява излишната влага, попаднала върху дървото, поради което срокът на експлоатация на дървения под значително се удължава. След това потокът се насочва към изпускателния отвор.

Използването на тази схема позволява да се постигне максимално равномерно загряване на помещението и добро изпаряване на излишната влага от дървените подове. Въпреки това траекторията на движение на въздушната маса се оказва много сложна.

Естествената циркулация най-вероятно ще бъде недостатъчна. Затова в изпускателния отвор се препоръчва да се постави вентилатор. По същата причина е желателно също така изчисленията на размерите на отворите и участъците на тяхното разположение да се извършват от специалист.

Схема №4 – поддувало като изпускателна система

В този вариант не се предвижда изпускателен отвор в помещението. Неговата роля изпълнява поддувалото на банната печка. Трябва да се разбере, че схемата е работоспособна само в случай, че печката се топи. В противен случай въздухообменът спира поради липса на тяга.

По тази причина печката трябва да се поддържа с горене през цялото време на провеждане на банните процедури. В противен случай вентилацията ще отсъства.

Поддувалото на печката може да се използва като изпускателен отвор, но само в момента на работа на отоплителния уред. Веднага щом огънят угасне, тягата ще започне да намалява и ще изчезне напълно.

За реализиране на тази схема вентилационният отвор за приток се монтира срещу печката на малка височина около 300 мм от пода. Въздухът попада в помещението и се движи по посока на отоплителния уред. Тук той изтласква към тавана загрятите въздушни маси, които се издигат и се движат из помещението, като по този начин го затоплят. Изстиналият въздух се спуска към пода и се отвежда през поддувалото на печката.

Всички описани схеми са изключително прости. В тях са задействани само два вентилационни отвора: изпускателен и приточен. Такава конструкция позволява да се регулира банният микроклимат доста приблизително, но достатъчно ефективно.

За по-точни настройки са необходими сложни системи с няколко вентилационни отвора, разположени по различен начин един спрямо друг.

Препоръки за обустройване на банна вентилация

За подобряване на въздухообмена в банните помещения и удължаване на срока на експлоатация на дървените конструкции специалистите съветват да се помисли за изграждане на вентилируем под. За целта дъските на подовата настилка трябва да се полагат с известна междина между елементите. Тя може да достигне до 10 мм. В основата на сградата се залагат малки приточни отвори, така наречените отдушини.

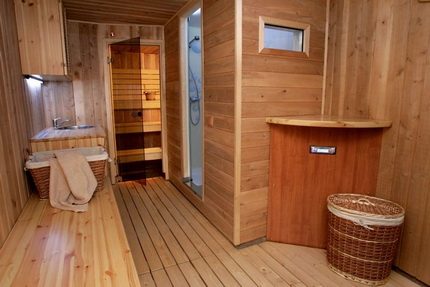

Вентилираните подове лесно се разпознават по пролуките между елементите. Такава конструкция спомага за бързото изсъхване на дървените детайли, което значително удължава техния експлоатационен живот.

В противоположните стени също се правят малки отдушници, които помагат да се активира обменът на въздух. Важна забележка. Тези отвори трябва да бъдат защитени с метална мрежа, в противен случай е възможно гризачи да се заселят в банята. Нивото на поддувалото на печката е желателно да се спусне под пода. Така по време на загряването поддувалото ще работи допълнително като изпускател.

Ако се планира изграждане на принудителна вентилация, е доста важно да се избере правилно оборудването. Трябва да се помни, че за монтаж в баня са подходящи само специални влагоустойчиви и термоустойчиви уреди.

Желателно е да има възможност за регулиране на тяхната мощност. Така ще може да се реагира максимално гъвкаво на промените в условията. Например, през зимата при значителна температурна разлика, тягата ще бъде много добра.

Уредът ще може да работи на минимална мощност, докато през лятото при минимална разлика ще трябва да функционира с по-голяма отдача. Освен това трябва да се избере точният тип вентилатор. Той може да бъде канален, който се поставя вътре във въздуховода, или радиален. В последния случай устройството се монтира на изхода на вентилационната шахта.

Още един важен момент – вентилационните кутии. В зависимост от типа на системата и желанията на собственика те могат да бъдат различни. За най-надеждни и дълготрайни се смятат така наречените твърди изделия. Те се изработват от поцинкована стомана или от специален пластик.

Малко по-малко надежден, но по-лесен за монтаж вариант – гъвкави въздуховоди. Те са изпълнени като гофрирана тръба с вътрешна рамка от метал.

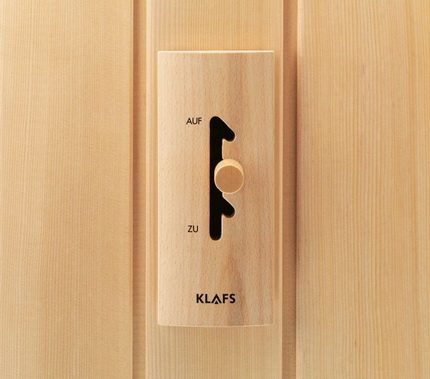

Вентилационните отвори е желателно да се оборудват с жалузи и регулируеми решетки. Последните могат да имат следния вид. Той значително улеснява регулирането на интензивността на въздушния поток.

Монтажът на банска вентилация не представлява особена сложност. Първо се правят всички необходими отвори и се монтират вентилационните кутии. Ако е необходимо, вътре или отвън на кутията се монтират вентилатори. Това зависи от типа на устройството. След това електроуредите се свързват към мрежата. Начинът им на свързване зависи от това в кой режим ще работи вентилаторът.

Оборудването може да се включва автоматично при повишаване на концентрацията на влажност и въглероден диоксид във въздуха. Може да се включва едновременно с осветлението, като се използва сензор за движение или чрез натискане на отделен клавиш.

Изключването може да се осъществява чрез таймер, като то ще настъпи след изтичане на предварително определено време, или при изключване на осветлението.

Изводи и полезно видео по темата

Нека разгледаме основните схеми на банска вентилация:

Как да организираме вентилация в моечната:

Как да изсушим банята след употреба:

Банята остро се нуждае от правилна вентилация. От нея зависят безопасността и комфортът на хората, които вземат водни процедури, и дълготрайността на самата постройка. Изграждането на системата трябва да се извърши по всички правила, като се планира още на етапа на проектиране на банята.

Ако собственикът се затруднява да изпълни проекта за вентилация самостоятелно, струва си да се обърне към специалисти. Тогава новата баня ще издържи дълго и там винаги ще бъде комфортно и безопасно.

Имате ли личен опит с изграждане на вентилация в баня? Можете да споделите собствените си методи или да зададете въпроси по темата на статията в блока, разположен по-долу.
