Ръчна помпа за вода със собствени ръце: преглед на най-добрите домашни изработки

Да изпомпвате вода с ръчна помпа, разбира се, не е толкова удобно, колкото с нейния електрически събрат. Скоростта на извършване на работата дори не може да се сравнява. Въпреки това има ситуации, когато ръчната помпа за вода е необходима, а понякога и единственото възможно решение. Например като временен тип на етапа на изграждане на водоснабдяването на къщата. Да купувате уред за краткотрайна употреба е неразумно. Съгласни ли сте?

Предлагаме обширна информация за вариантите за самостоятелно изработване на ръчни помпи. Представяме изпитани на практика методи, достъпни за домашните майстори по разходи и начини на реализация. Създадената по нашите съвети домашна изработка ще служи безотказно през определения ѝ срок.

В представената статия има ценни препоръки за майстори, които желаят да осъществят непроста замисъл. Подробно са описани популярните и по-малко търсените модели. Сведенията са подкрепени с фото-подборки, схеми и видео-ръководства.

Предназначение на ръчните модели

Основната цел на използването на оборудване от помпен тип е изпомпване на вода от източника до определени точки: в жилищна къща, баня, гараж, градина. В крайградските парцели източник най-често са кладенци и шахти, по-рядко – езера и други водоеми.

Всички жилищни или вилни къщи могат да бъдат разделени на три категории: постоянно, сезонно и периодично обитаване. Не всички от тях имат електричество, а някои се снабдяват нередовно.

Ако обобщим всички изброени фактори, можем да направим следните изводи:

• в домовете с постоянно обитаване по подразбиране се използва електрическа енергия, поради което основното оборудване за изпомпване на вода е електрическа помпа, а ръчният модел – резервен агрегат;
• ако вилата се използва само през лятото и са поставени електропроводи, то енергозависимият вариант също е идеален, а ръчното приспособление играе второстепенна роля;
• вилният парцел без електричество най-много се нуждае от оборудване от ръчен тип.

За напояване на 2-3 цветни лехи все още може да черпите вода с кофи, но за да осигурите пълноценно и ежедневно поливане на градинските лехи, оранжерии и тревни площи, е необходима помпа. Ето тук ще ви бъде полезна модел, за обслужването на който са необходими чифт ръце.

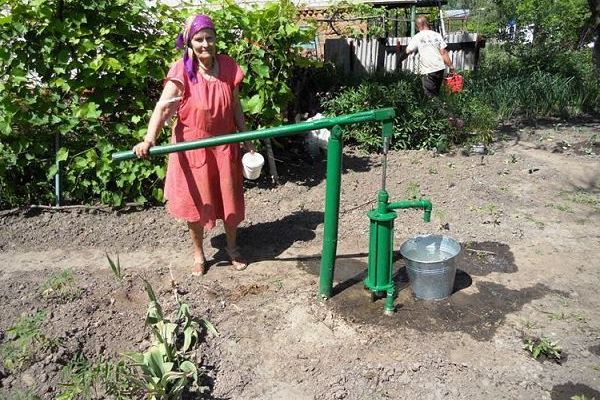

Най-простата колонка може да се направи самостоятелно, като се приложат умения за заваряване и сглобяване на метални или пластмасови части.

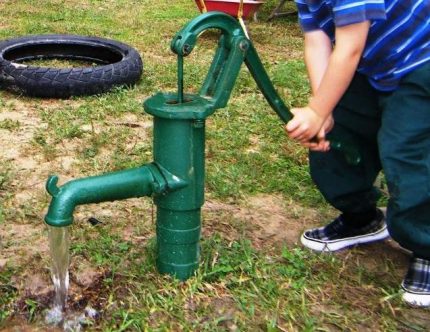

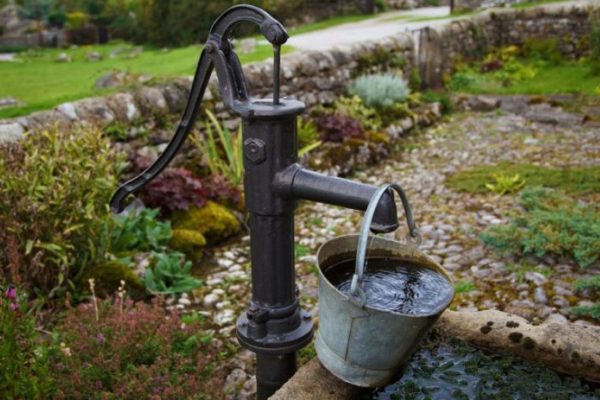

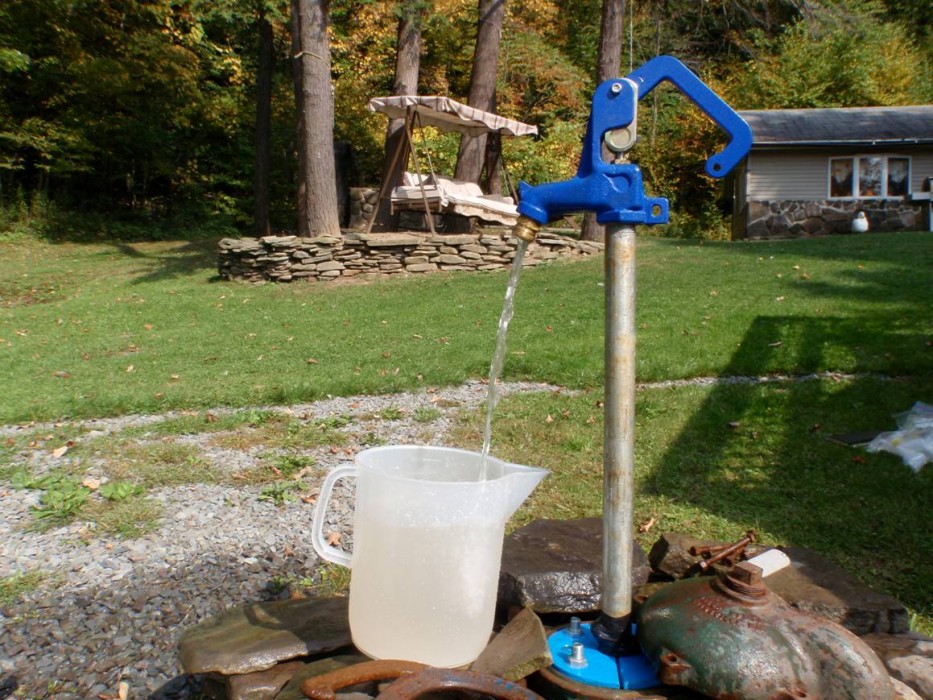

Като образец за направата на собствен модел може да послужи фабрично изделие, сглобено от здрави чугунени или стоманени части, с удобна дръжка за използване.

Някои майстори изграждат надеждно оборудване за сондажи и кладенци, което работи безотказно с години. Представяме преглед на домашно изработени уреди, за направата на които са използвани налични материали.

Видове устройства за изпомпване на вода

Само с физическа сила, използвана за повдигане на водата нагоре, не е достатъчно, тъй като процесът става тежък и трудоемък. Затова човечеството отдавна е измислило много устройства, улесняващи изпомпването на течност от кладенец или естествен водоем на повърхността.

Всички устройства са обединени от общ принцип на работа, в основата на който стои взаимодействието на система от клапани.

Разновидностите на ръчните помпи са много, но могат да се отделят четири основни типа:

• бутални;
• прътови дълбочинни (разновидности на буталните);
• лопаткови;
• мембранни.

За изработка в домашни условия обикновено се избира първият вид, ако трябва да се обслужва кладенец с малка дълбочина (3-6 m), или вторият, ако е необходимо да се изпомпва вода от сондаж с дълбочина 10-12 m.

Тези модели се смятат за максимално производителни, лесни за сглобяване и инсталиране, надеждни. Останалите имат съществени недостатъци, най-големият от които се смята недостатъчната производителност.

Именно буталните устройства са заели основната ниша сред фабричното ръчно оборудване, те са популярни сред домашните майстори.

Предимството на буталните помпи-колонки е в простотата на сглобяване и инсталиране. Всички части, необходими за изработката на корпуса и динамичните части, могат да се намерят в домакинството или да се закупят допълнително.

А за свързване на елементите в едно устройство обикновено са достатъчни домашни инструменти: бормашина, циркуляр, ножовка, клещи, ключове. Ако се наложи заваръчен апарат, той може да се наеме или да се вземе за време от съседите.

Популярни помпи от домашно производство

За да преместват вода от едно място на друго, се използват различни помпи от ръчен тип. Техният принцип на работа се основава на най-простите закони на физиката, според които водата може да се движи по тръби и съдове благодарение на разлика в температура, налягане, височина и т.н. Нека разберем как действат устройствата, направени от майстори-любители.

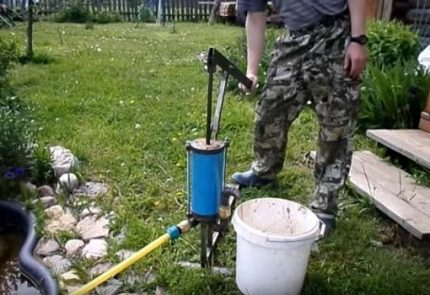

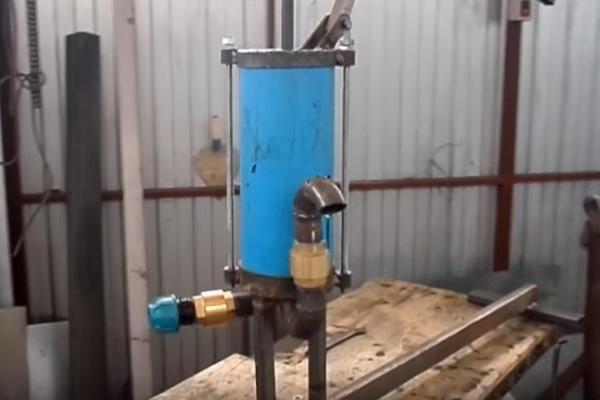

Вариант #1 – бутален апарат от обсадна тръба

Домашно направената помпа е измислена от майстор с определена цел – за изпомпване на кладенец. Обаче тя се оказа достатъчно производителна, затова впоследствие се използва за изпомпване на вода от езеро и като резервен вариант на помпа при прекъсване на електрозахранването.

За да направите помпата, ще ви е необходим минимален набор инструменти: ъглошлайф за рязане на метални части, заваръчен апарат и бормашина за пробиване на отвори за крепежни елементи.

Всички работи по разкрояването на стоманените елементи се извършват с електрически циркулярен трион. Ако се използва ръчен инструмент, изработката ще се забави много.

За извършване на съединения на метални части е необходим опит в заваръчните работи. Ако сте начинаещ в тази област, препоръчваме ви да се запознаете с правилата и нюансите на заваряването.

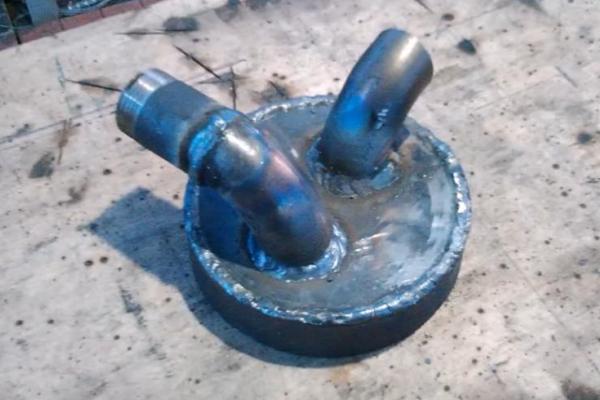

Преглед на частите на домашно направената помпа:

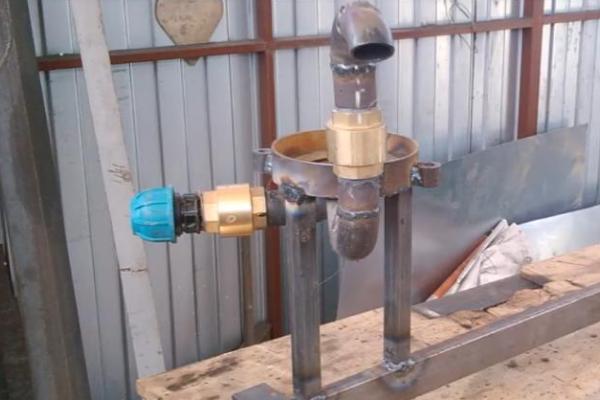

За монтаж на земята се използва особена основа – конструкция от метални тръби 20*40 мм и 20*20 мм. Благодарение на дългите заварени тръби помпата стои стабилно, в строго вертикално положение.

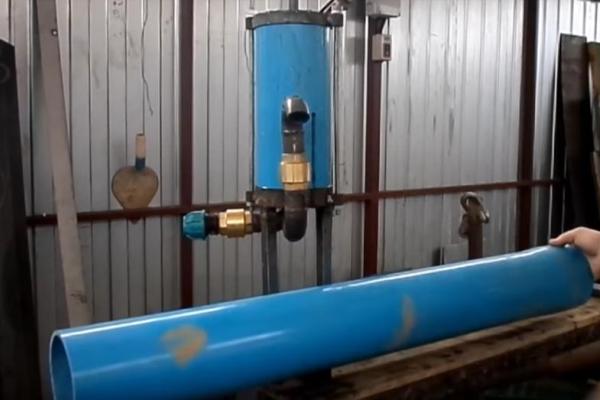

Вариант #2 – щокова помпа за кладенец

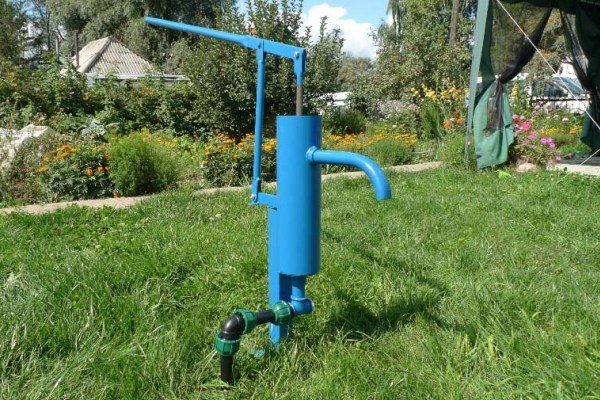

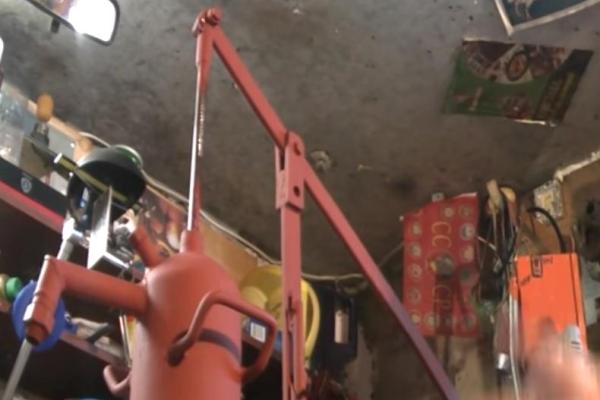

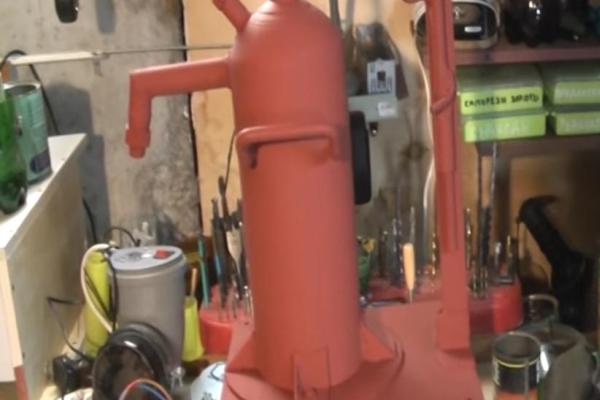

Моделът, изработен от готов корпус на пожарогасител, се отличава от предишния с надеждност и по-голяма производителност.

Домашният „самовар“ може смело да се монтира на сондаж с дълбочина до 15 м. Не е задължително да се използва в постоянен режим, но при липса на електричество или за почистване на сондажа той ще бъде просто незаменим.

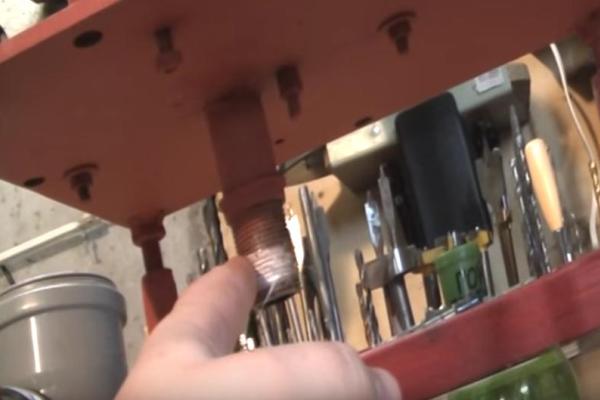

Принципът на действие е същият: благодарение на разреждането в зоната на движение на буталото водата постъпва от сондажа в корпуса на помпата, а оттам по изходния патруб – навън, в подставения съд.

Устройството е подходящо за обслужване на кладенец, сондаж, басейн, езерце или друг водоем. То може да прехвърля не само чиста вода, но и мръсна течност с тиня, пясък и замърсявания.

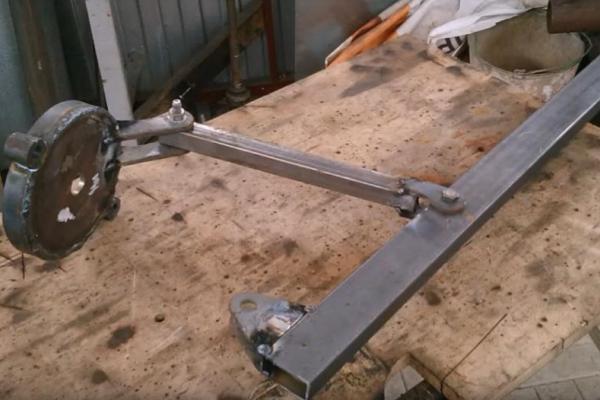

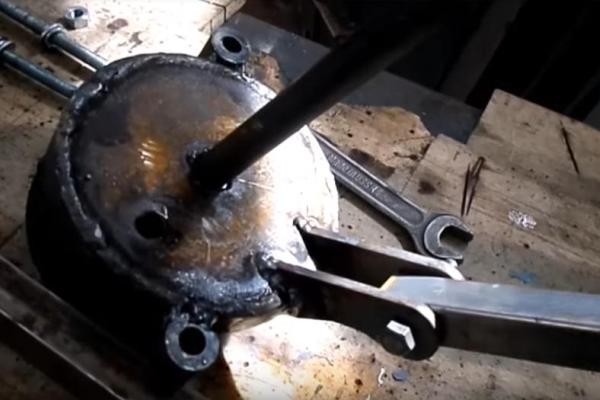

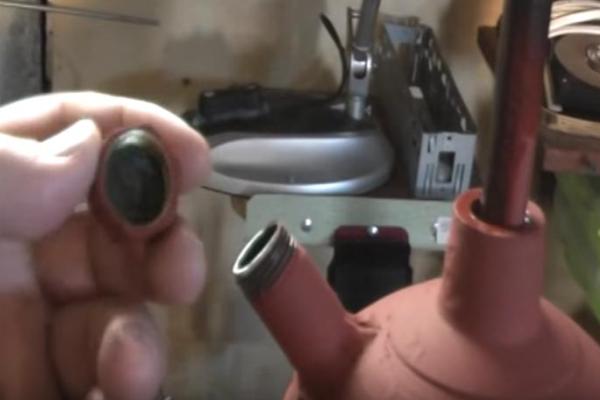

За изработката ще е необходим инструмент за рязане и обработка на метални части, както и заваръчен апарат. Отличителните черти на модела ще разгледаме по-подробно.

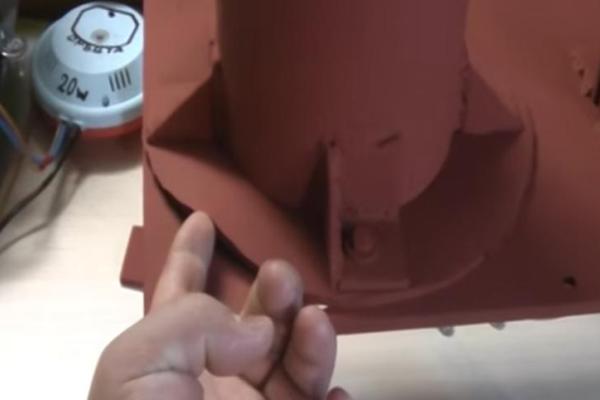

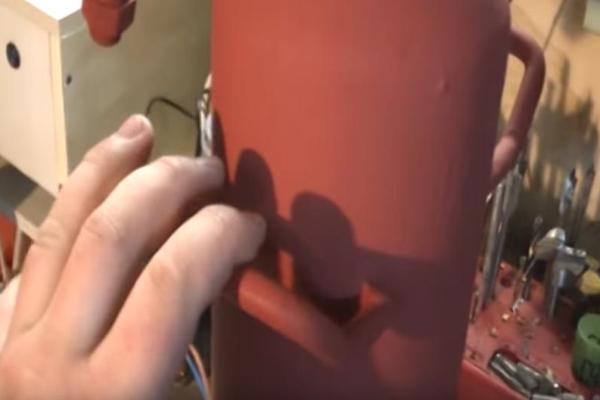

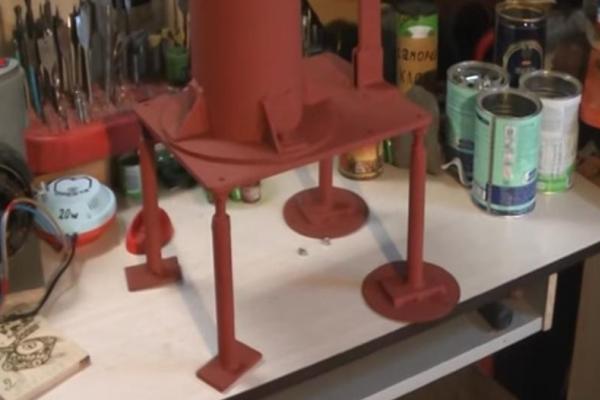

Отгоре всички метални части са обработени с грунд за защита от корозия, тъй като помпата ще се намира навън, под открито небе.

Отгоре на грунда е необходимо да се покрие с боя за метал, за да се направи защитният слой максимално здрав и херметичен.

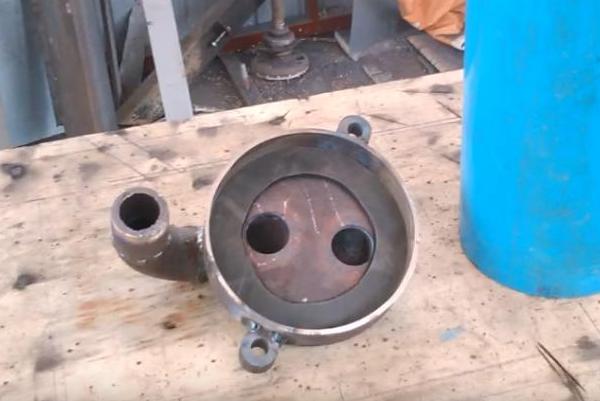

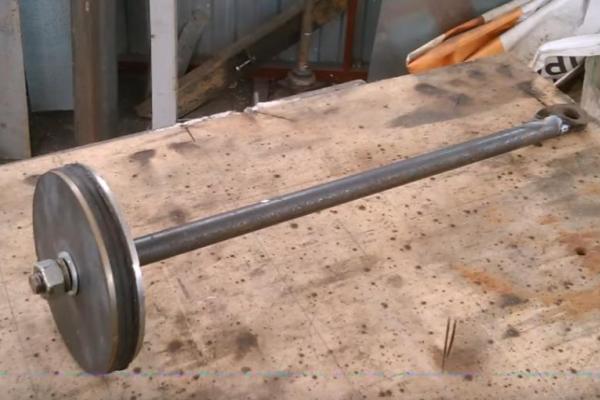

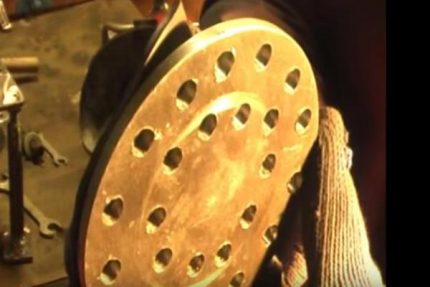

Ето как изглежда буталото, което отговаря за движението на водата. Това е перфорирана метална кръгла плоча 5 мм + дебел гумен уплътнител. Диаметърът на отворите е 10 мм

За точната производителност на устройството е трудно да се съди, необходимо е тестване. Въпреки това може да се каже, че за едно натискане на лоста се прехвърлят около 2-3 литра вода, тоест само с 3-4 натискания може да се напълни една кофа.

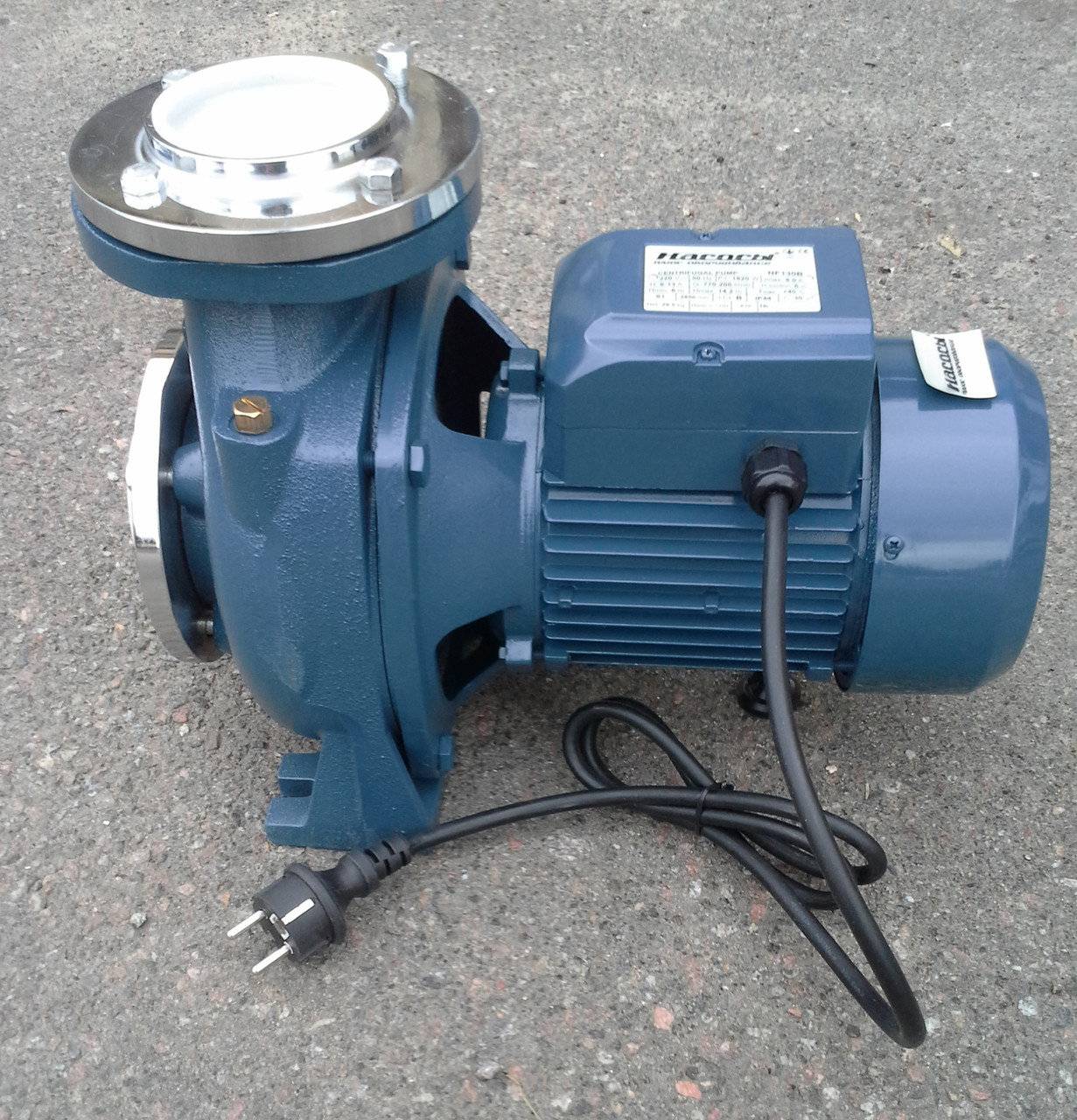

Ако дадената инструкция за сглобяване на самоделката ви се стори сложна и не искате да губите време за изработка, но имате нужда от помпа за прехвърляне на мръсна вода, препоръчваме да се огледате за готови модели, които се продават в магазините. А за да ви бъде по-лесно да изберете подходящ модел, предлагаме да се запознаете с най-добрите дренажни помпи, представени на пазара.

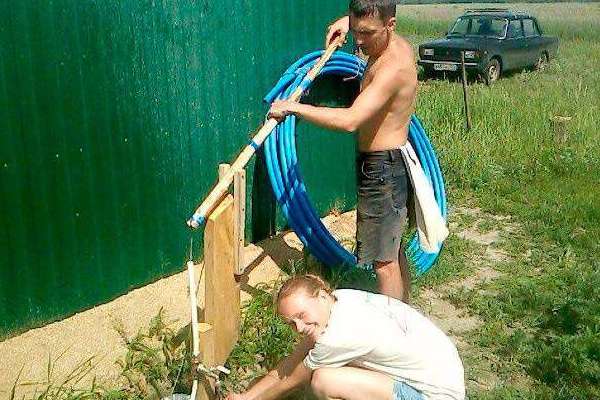

Вариант #3 – разглобяем модел за летен сезон

Ако кладенецът е недълбок, с доставянето на водата нагоре ще се справи икономична и проста по устройство пластмасова помпа.

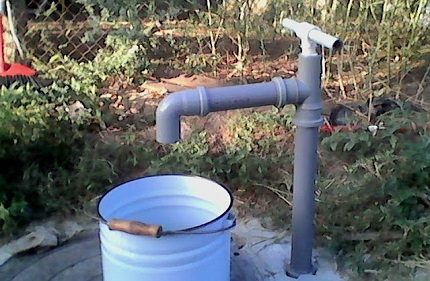

Лятна версия на ръчната помпа, изцяло сглобена от пластмасови тръби с диаметър 20 и 50 мм. От метал са изработени само възвратният клапан и филтърът

За самостоятелно сглобяване ще са необходими:

• канализационни пластмасови тръби с диаметър 50 мм – 2 броя по 3 м;
• мрежест филтър за монтаж на края на тръбата;
• тънка ПП тръба 20 мм с резба за закрепване на възвратния клапан;
• възвратен клапан от заводско производство;
• крепление на дръжката от тройник 25*20 мм с вплавена резба;
• метална тръбичка за дръжката;
• уплътнение от фторопласт за изработка на буталото;
• скоби с дюбели за закрепване на тръбата към стените на кладенеца.

Сглобяването става по следния начин. Към гъвкавата ПП тръба с диаметър 20 мм, по която ще се движи водата, се прикрепват първо буталото от фторопласт, след това възвратният клапан.

Вмъкват я в канализационната пластмасова тръба с диаметър 50 мм, от страната на възвратния клапан се затваря с накрайник с филтър. Получава се конструкция „тръба в тръба“, която е необходимо да се потопи в кладенеца.

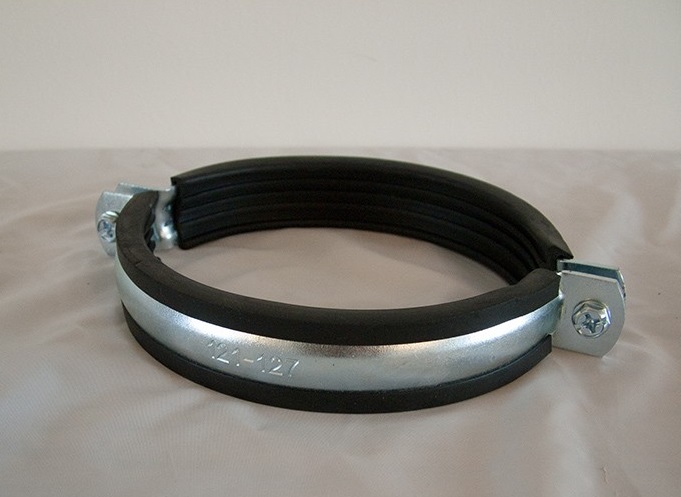

Отстрани на капака на кладенеца се пробива отвор за тръбата. Необходими са 2 или 3 скоби с гумени уплътнители за фиксиране на тръбата към стената на кладенеца

Към другия край на ПП тръбата се навива тройник, в него се вмъква дръжката. За да се помпа вода, е необходимо да се хване дръжката с две ръце и да се движи тръбата нагоре/надолу.

Външно и по начина на движение на дръжката, помпата напомня ръчния аналог за напомпване на велосипедни колела.

Външната част се допълва с излив от парче канализационна тръба и два фитинга – тройник и ъгъл на 90º. По време на движение на дръжката нагоре/надолу водата се излива от излива (чучура) в поставения съд.

Едно от предимствата на простия пластмасов модел е, че може да бъде бързо разглобен. С настъпването на студеното време външните части се свалят, а ПП тръбата просто се изтегля. В крайна сметка остава само един елемент – канализационната тръба, но в шахтата на кладенеца тя не е застрашена.

Ако сте се отказали да се занимавате с изработката на домашна помпа, винаги можете да закупите готово оборудване в магазина. Съвети за избор на помпа за кладенец сме представили тук.

По-малко популярни ръчни модификации

Освен буталните модели, които са се доказали отлично в заводско и домашно изпълнение, се използват и други приспособления.

Те са по-малко производителни, но интересни от гледна точка на конструкцията и принципа на работа.

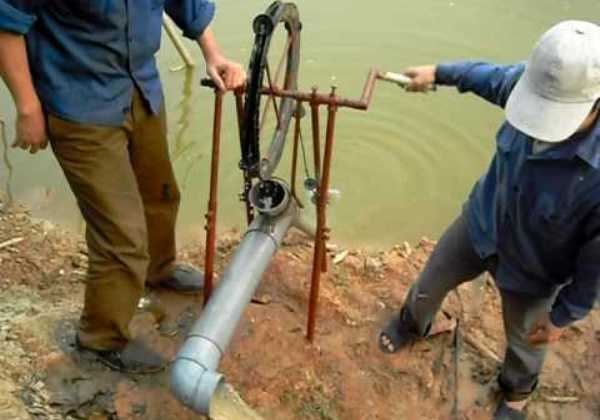

Съществуват заводски модели, които не е целесъобразно да се изработват със собствени ръце. Например оборудване на основата на работно колело. Такива устройства се използват в промишления сектор, за вила не са много удобни.

Освен това закупуването на компактно метално устройство, което външно наподобява капачка за буркани, ще струва не повече, отколкото да го направите сами.

Нито една от разгледаните конструкции на домашни помпи не ви подхожда? Тогава препоръчваме да разгледате още варианти на домашни изработки, чието изработване разгледахме в следващата статия.

Изводи и полезно видео по темата

Преди да се заемете със самостоятелното изработване на ръчна помпа, проучете опита на домашни майстори. Това ще помогне не само да научите нови технологии, но и ще ви позволи да избегнете досадни грешки.

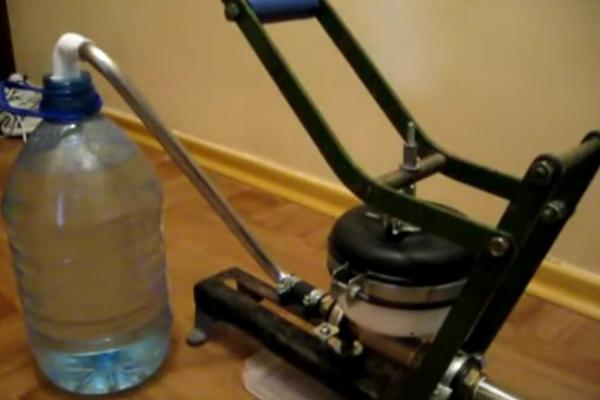

Работа на мембранна помпа:

Инструкция за оборудване на маркуча:

Тестване на прост модел за 6 долара:

Сглобяване, доработка и монтаж на заводско изделие:

Ръчната водна помпа – отличен помощник в трудна ситуация. Ако възникне авария на електропреносната мрежа, няма да останете без вода: можете да изпомпате няколко кофи от сондажа и с ръчна помпа.

А за да сглобите полезно устройство самостоятелно, няма да се наложи да изучавате сложни технологии или да търсите специални материали – всичко ще намерите в домашното стопанство.

Решихте ли да си направите самоделна водна помпа от налични материали? Или искате да уточните нещо, което не е напълно разгледано в този материал? Задайте въпросите си в блока за коментари – ние ще се опитаме да ви помогнем.

Или пък искате да допълните нашата статия с уточнения или полезни препоръки? Пишете ни, моля, за това, изразете вашето мнение.
