Как да направите помпа за вода със собствените си ръце: разглеждаме 13-те най-добри варианта на домашни изработки

Водата в градинския парцел е необходима не само на собствениците за спазване на санитарно-хигиенните норми. Тя е необходима за поливане на растенията, грижа за територията и домашните любимци, освежаване и къпане в знойното лятно време. Съгласете се, че целият необходим обем е трудно да се вдига от източника ръчно с кофи.

Има обаче начин да се облекчи тежката участ на градинарите – това е домашна помпа за вода. Дори и да нямате средства за закупуване на помпено оборудване, можете да станете щастлив притежател на полезно техническо устройство. За да го изградите, понякога е достатъчна буквално само силата на мисълта.

Ние събрахме и систематизирахме за вас ценна информация за изработката на практически безплатни домашни изработки. Представените за разглеждане модели са преминали изпитание на практика и заслужено са получили признание от собствениците. Подробното описание на технологията на изработка е допълнено със схеми, снимки и видеоматериали.

Конструкция #1 – помпа за преливане на течност

Тази помпа най-вероятно ще се окаже най-простата и най-евтината, тъй като изходните материали са буквално отпадъчни, т.е. не струват абсолютно нищо.

За реализиране на идеята за сглобяването ѝ са необходими следните материали:

• пластмасова бутилка с капачка;
• пластмасова бутилка без капачка;
• парче пластмасова тръба с подходящ диаметър;
• изливна тръба.

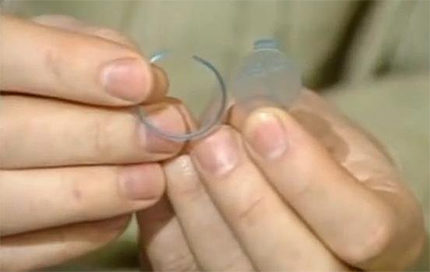

За начало е необходимо да се изработи венчелистчест клапан.

Изваждаме уплътнението от капачката на пластмасовата бутилка. Изрязваме го по кръг, така че уплътнението в диаметър да стане по-малко от гърлото на бутилката. При това трябва да оставим недокоснат тесен сектор, около 15-20 градуса.

Секторът трябва да се остави с такава ширина, при която той може лесно да се люлее, но да не се откъсва

В центъра на капачката от пластмасова бутилка пробиваме отвор, около 8 мм. Поставяме уплътнението и завинтваме отрязаното гърло.

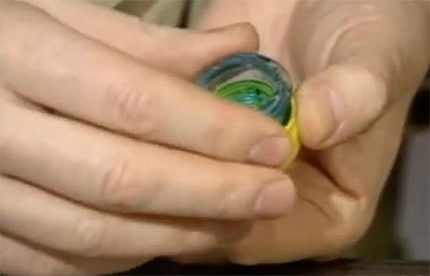

Целта на завинтването на гърлото е да притиснем мембраната и да получим клапан с венчелистчета

В готовия клапан поставяме пластмасова тръба. От втората пластмасова бутилка отрязваме горната част. Трябва да се получи нещо подобно на приемна фуния. Закрепваме я върху пластмасовата тръба.

На другия край на пластмасовата тръба поставяме изпускателния маркуч. Най-простата самоделна помпа за източване на вода е готова.

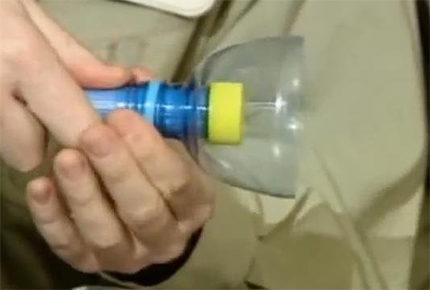

Конусовидната част ще помогне на течността да отвори венчелистчето. Освен това няма да има удар на клапана в дъното

С рязко движение на ръката нагоре-надолу караме течността да се издига по пластмасовата тръба до излива. След това течността ще тече гравитачно.

Има и други варианти:

За използване на бутална помпа от повърхностен или потопяем тип е необходим тръбен кладенец – сондаж, който също може да се пробие самостоятелно като абесински кладенец или да се пробие.

Конструкция #2 – ръчна помпа с директен излив

Много просто устройство за прехвърляне на вода от варел, шахтов кладенец. Предимства на тази конструкция: бързина на сглобяване, евтина цена.

Необходими части:

• тръба PVC d.50мм – 1 бр.;
• муфа PVC d.50мм – 1 бр.;
• тръба PPR d.24мм – 1 бр.;
• отвод PPR d.24 – 1 бр.;
• запушалка PVC d.50мм – 2 бр.;
• парче гума d.50мм, с дебелина 3-4мм – 1 бр.;
• възвратен клапан d.15мм – 1 бр.;
• празен балон от силикон 330мл – 1 бр.;
• стягащ винтов хомот – 1 бр.;
• винт-гайка или нит – 1 бр.;
• накидна гайка d.15 – 1 бр.

Сглобяването на цялата конструкция започваме с изработването на възвратния клапан.

Изработване на възвратния клапан. Подготвяме възвратен клапан от запушалка Ø 50мм. Пробиваме няколко дупки по периметъра на запушалката Ø 5-6мм. В центъра пробиваме отвор с подходящ диаметър за чифт винт-гайка или нит.

От вътрешната страна на капачката поставяме гумения диск Ø 50 мм. Дискът не трябва да трие в стените на капачката, но трябва да покрива всички пробити отвори. В центъра затягаме с винт и гайка или с нит, винтът не става. Ако възникнат трудности с материалите или изработката, може да се замени с фабрично готов възвратен клапан.

Какво представлява възвратният клапан от фабрично производство, използван за работа на помпената станция, е подробно описано в препоръчаната от нас статия.

Подготовка на гилзата на помпата. Дължината на гилзата трябва да бъде съизмерима с дълбочината на кладенеца или резервоара с вода. Отрязваме канализационната тръба от PVC Ø 50 мм с необходимата дължина, от тесния край. В муфата на тръбата вкарваме току-що изработения клапан. За надеждност го закрепваме от двете страни с самонарезни винтове.

За втория край подготвяме капачка с предварително пробит отвор Ø 25 мм. Този отвор в капачката се прави по диаметъра на тръбата ППР Ø 24. Не се изисква голяма точност, капачката служи като плъзгаща опора.

Ред на сглобяване на буталото. От празния балон от силикон отрязваме чучура. След това е необходимо да се нагрее балонът и да се вкара в PVC гилзата, така че диаметърът на балона да съответства точно на диаметъра на гилзата. Нанизваме балончето от силикон върху клапана от обратната страна на стрелката (стрелката върху възвратния клапан показва посоката на движение на водата).

Излишният балон отрязваме. Закрепваме с навиваща гайка d.15.

Устройство на пръта на помпата. Дължината на пръта трябва да бъде с 50-60 см по-голяма от дължината на гилзата. Трябва да се нагрее единият край на пръта и да се вкара възвратният клапан. Стрелката върху възвратния клапан трябва да сочи навътре в пръта. Докато тръбата не изстине напълно, затягаме с винтов хомут.

Окончателно сглобяване на помпата. В гилзата вкарваме пръта, отгоре през муфа закрепваме капачката (плъзгаща опора). Накрая, на края на тръбата на пръта закрепваме коляно ППР 24 мм. Остава да свържем маркуча и можем да изпомпваме вода.

Материалът на тръбите може да бъде всякакъв, и сечението не е задължително да е кръгло. Важно е да се подбере подходящо бутало за гилзата.

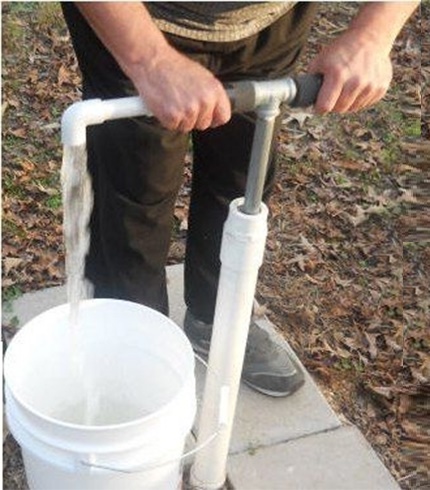

Коляното служи като опора за ръката. За удобство може да се вземе тройник и едната му страна да се запуши.

Конструкция #3 – ръчна помпа със страничен излив

В предишната конструкция има един, но съществен недостатък. Изливът се движи заедно с пръта. Тази конструкция не е много по-сложна, но е много по-удобна.

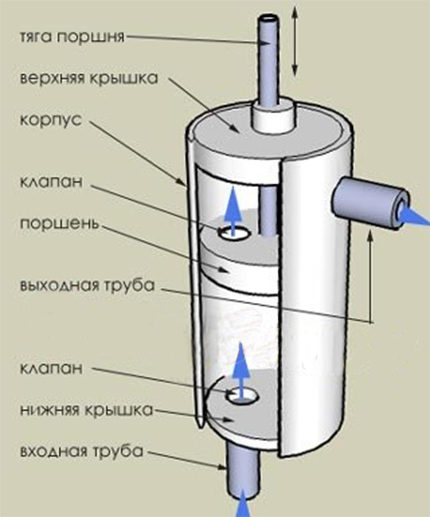

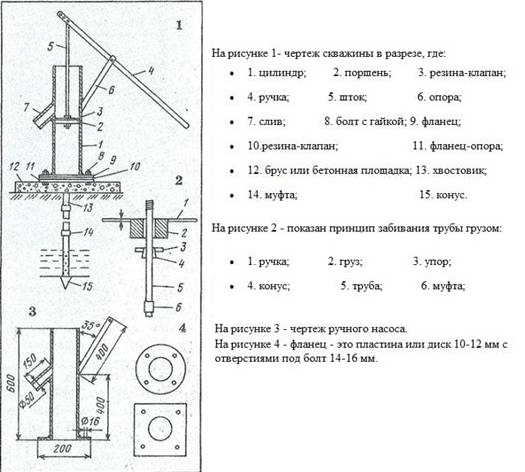

Гилзата трябва да се усъвършенства. Да се добави в конструкцията тройник PVC d. 50 mm с коляно 35 градуса. Тройникът трябва да се вкара в горната част на гилзата. В пръта, близо до буталото, пробиваме няколко отвора с голям диаметър, основното е да не прекаляваме и да не нарушаваме твърдостта на цялата конструкция.

Буталото, движейки се нагоре, изтласква течността в изходната тръба. Горният капак служи като опора за теглича на буталото.

Сега водата ще започне да се излива в пространството между щока и гилзата. При движение на буталото нагоре водата ще започне да постъпва в излива.

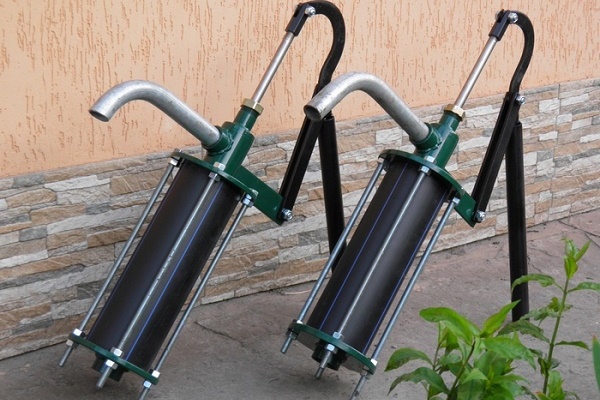

Конструкция #4 – бутална кладенечна помпа

Тази конструкция на помпата е подходяща за сондажи не повече от 8 метра. Принципът на действие се основава на разреждането, създавано от буталото вътре в цилиндъра. Полезният самоделен уред може да стане отлична алтернатива на помпено оборудване от заводско производство и да помогне за решаването на проблеми с добива на вода за обслужване на вилния парцел.

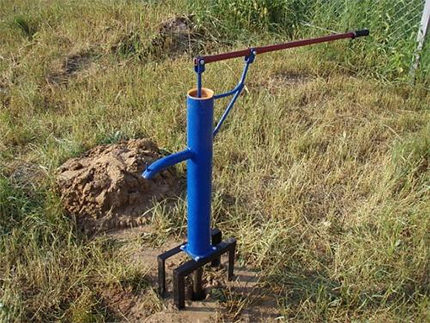

В такива помпи горният капак или липсва, или има процеповиден отвор, тъй като щокът е твърдо свързан с дръжката

Необходими материали:

• метална тръба с диаметър 100 мм, дължина 1 м;
• резина;
• бутало;
• два клапана.

Производителността на помпата пряко зависи от херметичността на цялата конструкция.

Подробно описание на процеса на изработка на бутална помпа за използване на вилата ще намерите в една от популярните статии на нашия сайт.

Стъпка #1: Устройство на гилзата на агрегата

За изработката на гилзата на помпата е необходимо да се обърне внимание на вътрешната повърхност; тя трябва да бъде равна и гладка. Добър вариант може да бъде гилза от двигател на товарен автомобил.

Отдолу към гилзата трябва да се завари стоманено дъно по диаметъра на оглавката на сондажа. В центъра на дъното се монтира или клапан с венчелистче, или фабричен клапан.

За горната част на гилзата се изработва капак, въпреки че тази част е по-скоро естетическа; може да се мине и без него. Трябва да се обърне внимание, че отворът за щока на буталото се прави процеповиден.

Стъпка #2: Изграждане на буталото на помпата

За буталото е необходимо да се вземат 2 метални диска. Между тях да се постави не много дебела гума от 1 см, с малко по-голям диаметър от дисковете. След това дисковете се стягат с болтове.

В резултат на това гуменият диск ще бъде притиснат и трябва да се получи сандвич от метал и гума. Смисълът е по ръба на буталото да се създаде гумен обръч, който ще формира необходимото уплътнение бутало-гилза.

Остава да се монтира клапанът и да се завари ухото за щока.

Стъпка #3. Изработване на венчелистчест клапан от гума

Клапанът с венчелистче се състои от гумен диск с не много голяма дебелина. Размерът на диска трябва да бъде по-голям от всмукателните отвори. В центъра на гумата се пробива отвор. Чрез този отвор и притискаща шайба гуменият диск се закрепва върху всмукателните отвори.

При засмукване краищата на гумата се повдигат и водата започва да постъпва. При обратния ход се създава притискащо налягане: гумата надеждно затваря всмукателните отвори.

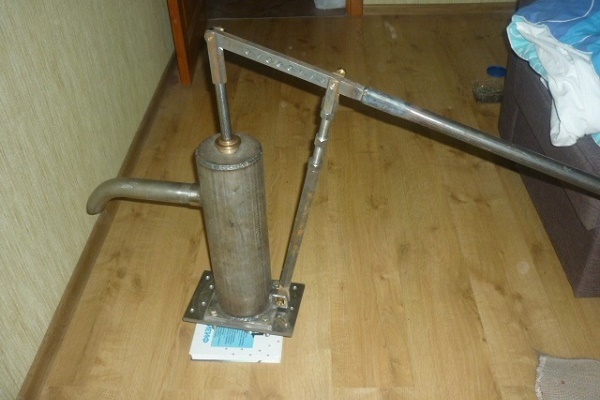

Стъпка #4: Окончателно сглобяване и монтаж

Препоръчително е на оглавката на сондажа и в дъното на гилзата на помпата да се нареже резба. Резбата ще позволи лесно сваляне на помпата за обслужване и ще направи инсталацията херметична.

Монтираме горния капак и закрепваме дръжката към щока. За комфортна работа краят на дръжката може да се увие с изолационна лента или въже, като се навива навивка до навивка.

Ако помпата не изпомпва вода, е необходимо да се отстранят всички течове, включително в съединението с оглавника на кладенеца (+)

Ограничението за дълбочина на кладенеца е свързано с теоретичната невъзможност да се създаде вакуум над 1 атмосфера. Ако кладенецът е по-дълбок, ще трябва да се модифицира помпата в дълбочинна.

Конструкция #5 – дълбочинна бутална помпа

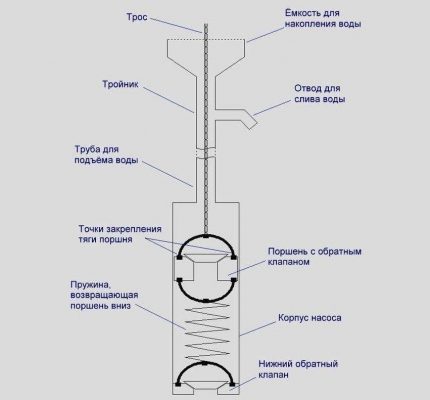

Разликата от обикновената бутална помпа е, че цилиндърът на помпата трябва да се монтира на дълбочината на кладенеца. При това дължината на пръта става повече от 10 метра.

За цилиндър на такава помпа може да служи стволът на кладенеца, а ролята на пружина да изпълнява окаченият товар (+)

Този проблем може да се реши по два начина:

1. Да се изработи прът от по-лек материал, например алуминиева тръба.
2. Да се изработи прът от верига.

За втория вариант са необходими пояснения. В този случай прътът не е твърд. Дъното на цилиндъра се свързва с дъното на буталото чрез възвратна пружина.

Конструкция #6 – американски или спирален тип

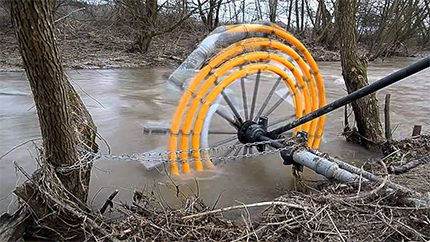

Спиралната помпа използва енергията на речното течение. За работа трябва да бъдат спазени минималните изисквания: дълбочина – не по-малко от 30 см, скорост на течението – не по-малко от 1,5 м/с.

Вариант 1

Необходими материали:

• гъвкав маркуч с диаметър 50 мм;
• няколко скоби по диаметъра на маркуча;
• заборник – ПВЦ тръба с диаметър 150 мм;
• колело;
• тръбен редуктор.

Основната трудност в такава помпа е тръбният редуктор. Такъв може да се намери в бракувани асенозационни машини или да се набави от заводско оборудване.

За по-голяма ефективност към помпата се закрепва крилчатка

Гъвкавият маркуч с помощта на скоби се закрепва към колелото по спирала. На единия край се присъединява заборник от ПВЦ тръба с диаметър 150 мм. Другият край на маркуча се поставя върху тръбния редуктор.

Водата се поема от водозаборника и се движи по спиралата, създавайки необходимото налягане в системата. Височината на повдигане зависи от скоростта на течението и дълбочината на потапяне на заборника.

Вариант 2

Необходими материали:

• гъвкав маркуч с диаметър 12 мм (5);
• пластмасов варел с диаметър 50 см, дължина 90 см (7);
• стиропор (4);
• крилчатка (3);
• втулкова муфа (2);

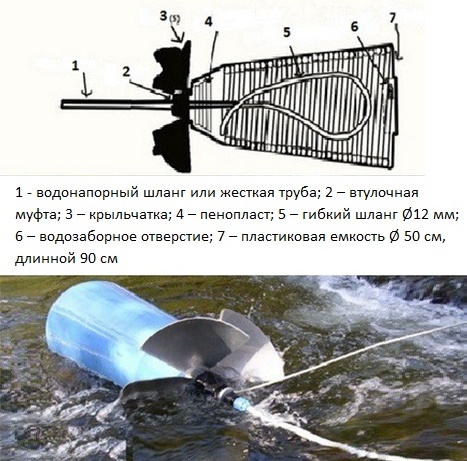

На дъното на варела изрязваме заборен отвор. Във варела е необходимо плътно по спирала да се постави маркучът и да се свърже към втулковата муфа.

Във варела маркучът е плътно поставен, притиснат към стените с лента. Варелът може да бъде метален със стиропорни поплавъци

За придаване на плавателност във варела е необходимо да се залепят поплавъци от стиропор. Накрая да се завие крилчатката.

За такъв вариант на конструкцията дренажният маркуч трябва да бъде с диаметър 25 мм.

Конструкция #7 – помпа на енергията на вълните

Както се вижда от името, тези помпи използват енергията на вълните. Разбира се, в езерата вълните не са толкова големи, но помпата работи денонощно и може да изпомпва до 20 кубически метра на ден.

Вариант 1

Необходими материали:

• поплавък;
• гофрирана тръба;
• два вентила;
• мачта за закрепване.

Поплавъкът представлява тръба или дънер, който се подбира в зависимост от твърдостта на гофрираната тръба, чрез опити.

Гофрираната тръба може да бъде от пластмаса или метал. Теглото на дънера трябва да се подбере експериментално.

В гофрираната тръба се монтират два вентила, които работят в една и съща посока.

При движение на поплавъка надолу гофрираната тръба се разтяга, което води до засмукване на вода. Когато поплавъкът се движи нагоре, гофрираната тръба се свива и изтласква водата нагоре. Затова поплавъкът трябва да е достатъчно тежък и голям.

Цялата конструкция е здраво закрепена към мачтата.

Вариант 2

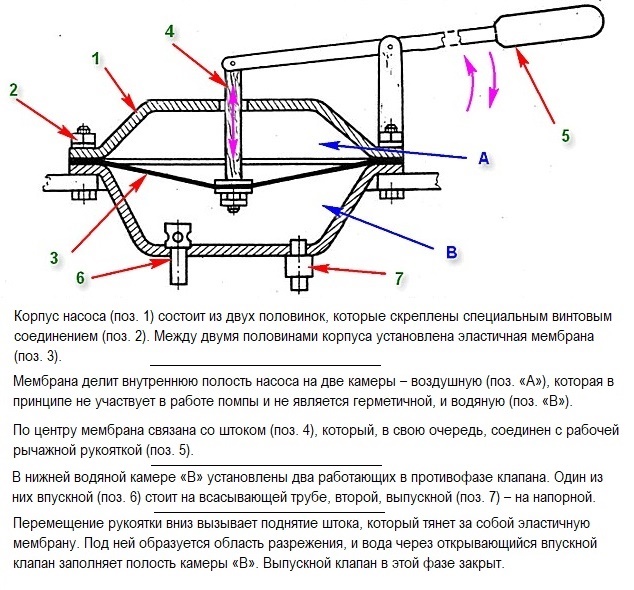

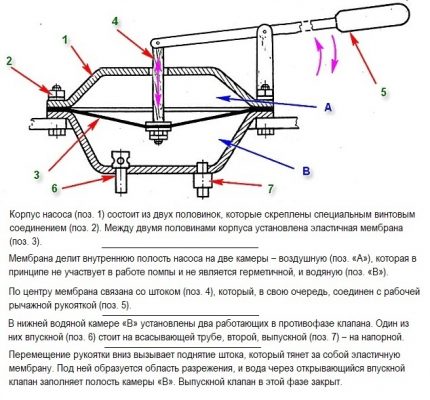

Тази конструкция се различава от първия вариант по това, че гофрираната тръба е заменена със спирачна камера. Тази схема, основана на диафрагма, много често се използва в прости помпи за вода, направени на ръка. Такава помпа е доста универсална и може да получава енергия от вятър, вода, пара, слънце.

Спирачната камера трябва да се разглоби и да се оставят само два отвора за вентилите.

Вместо самоделни вентили могат да се използват готови водопроводни такива. Шайбите трябва да са с достатъчен диаметър, за да не се скъса диафрагмата (+)

Изработването на подходящи вентили е отделна задача.

Необходими материали:

• медна или месингова тръба;
• топчета с малко по-голям диаметър – 2 бр.;
• пружинка;
• медна лента или пръчка;
• гума.

За всмукателния вентил отрязваме тръба и я разширяваме така, че топчето да стои плътно върху тръбата. Трябва да се постигне топчето да не пропуска вода. За да не изпадне топчето, отгоре запояваме тел или лента.

Конструкцията на изпускателния вентил се различава от всмукателния по наличието на пружинка. Пружинката трябва да се монтира между топчето и медната лента.

От гума изрязваме диафрагма по размерите на спирачната камера. За задвижване на диафрагмата трябва да пробием отвор в центъра и да прокараме шпилка. Вентилите се поставят отдолу на спирачната камера. За уплътняване може да се използва епоксидно лепило.

По-добре топчетата за вентилите да не са метални, за да не бъдат подложени на корозия.

Вариант 3

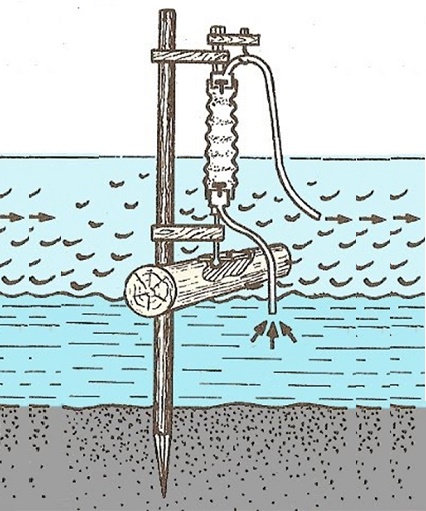

Въз основа на конструкцията на двата предишни варианта може да се помисли за изграждане на по-усъвършенстван модел.

Дънерът е желателно да е сух и без смола, за да бъде по-лек; обърнете внимание на липсата на пукнатини.

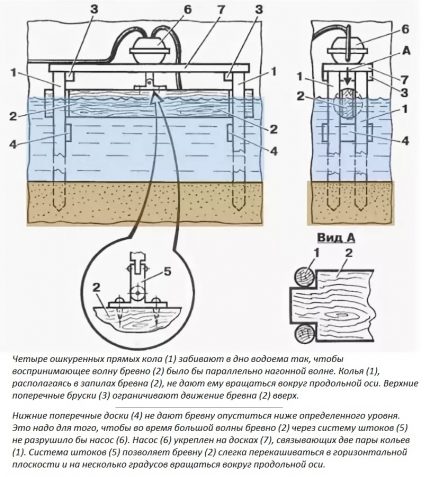

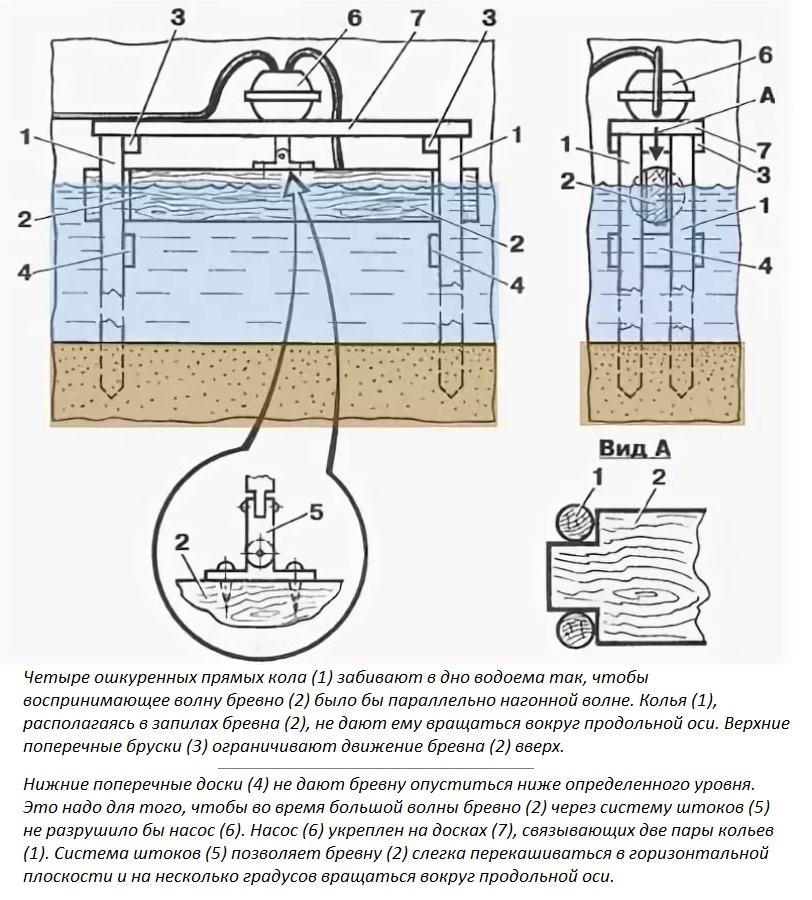

За тази помпа трябва да се забият четири кола (1) в дъното на водоема. След това да се изработи поплавък от дънер. В дънера трябва да се направят прорези, за да не се върти при люлеене на вълните.

За дълготрайност се препоръчва дървото да се обработи с горещ състав от смес от керосин и олифа. Трябва да се прави внимателно, да се обработва на водна баня: не трябва да има открит огън.

Ограничителите на хода на дървото (3) и (4) се заковават по такъв начин, че дървото при максимално движение да не повреди пръта на помпата (5).

Конструкция #8 – устройство от пералня

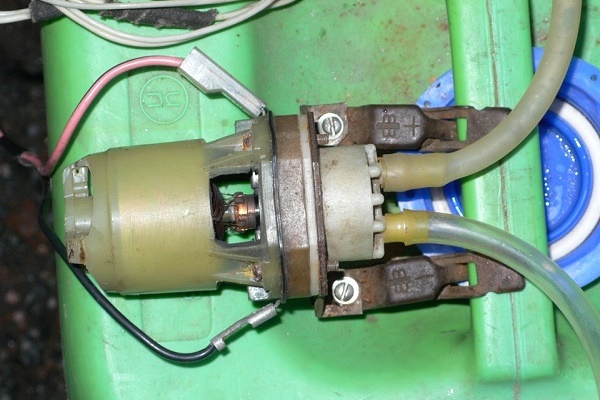

Често в домакинството остават части или дори цели агрегати от стари вещи. От вече ненужна пералня може да се извлече центробежна помпа. Такава помпа ще подхожда отлично за изпомпване на вода от дълбочина до 2 метра.

Необходими материали:

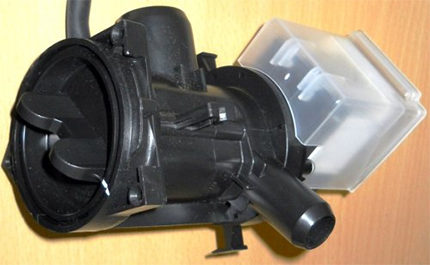

• центробежна помпа от пералня;
• венчелистен клапан от пералня или самоделен;
• тапа, капачка от бутилка;
• маркуч;
• желателно разделителен трансформатор.

Ако се използва готов клапан от пералня, той трябва да се доработи. Един отвор трябва да се запуши, например с помощта на капачка от бутилка.

Излишните отвори на помпата трябва да се запушат. Ако корпусът е метален – заземяването е задължително.

Венчелистният клапан се свързва към маркуча и се спуска в шахта или кладенец. Другият край на маркуча се свързва към помпата. За да започне системата да работи, е необходимо да се напълнят с вода маркучът с клапана и самата помпа. Остава да се включи трансформаторът и помпата е готова за работа.

Конструкция #9 – водна помпа от компресор

Ако вече имате пробит сондаж, имате въздушен компресор, не бързайте да купувате водна помпа. Успешно ще я замени конструктивно просто еърлифтно устройство.

Необходими материали:

• изливна тръба с диаметър 20-30 мм;
• тръба за въздух 10-20 мм;

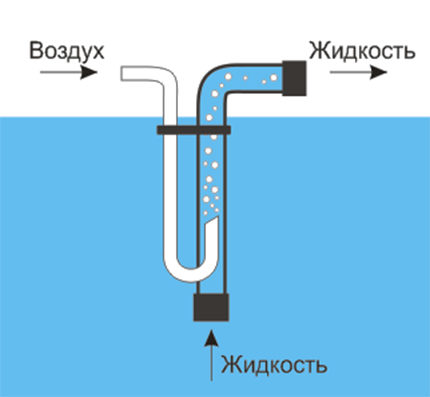

Принципът на действие на помпата е много прост. В изливната тръба трябва да се пробие отвор, като той трябва да се разположи по-близо до дъното. Отворът трябва да е 2-2,5 пъти по-голям по диаметър от тръбата за въздух. Остава да се вмъкне въздушната тръба и да се подаде въздушно налягане.

Една от най-ефективните и прости помпи, не се запушва и се сглобява за 5 минути

Ефективността на такава помпа зависи от височината на водното ниво, дълбочината на водоема, мощността на компресора (производителност). КПД е около 70%.

Конструкция #10 – зъбна водна машина

Сърцето на тази конструкция са зъбните помпи за нагнетяване на масло от селскостопанска или товарна техника. Подобни характеристики има силовата установка на хидроусилвателя на кормилото от КрАЗ.

Характеристики на агрегата:

• работен обем на помпата – 32 см³;
• максимално налягане – 2,1 атм;
• работна честота на въртене – 2400 об/мин;
• максимално допустима честота на въртене – 3600 об/мин;
• номинален прокачван обем – 72 л/мин.

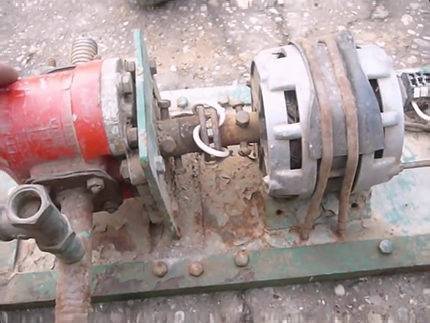

Към такава помпа, при възможност, се свързва двигател от пералня. Двигателят на битовата техника има редица предимства: работи от еднофазна мрежа 220 V, има пускова система (кондензатор).

Зъбните механизми биват лево- и десностранни, трябва да се обърне внимание на посоката на стрелката върху корпуса

За получаване на необходимите обороти, може да са необходими ролки и ремък. Предимството на зъбната помпа е, че зъбните колела могат да създадат необходимата смукателна сила дори без предварително пълнене с вода.

Единствена забележка: след работа на помпата, за предотвратяване на корозия на стоманените зъбни колела, е необходимо да се остави помпата да работи на празен ход около 20 минути.

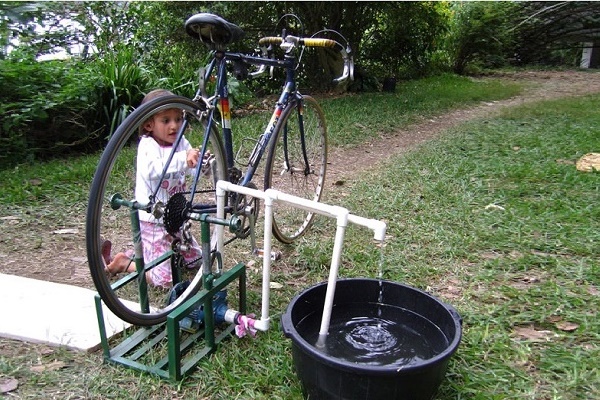

Конструкция #11 – помпа от велосипедно колело

Производителна помпа на базата на две колела.

Необходими материали:

• канализационни тръби и PVC отводи;
• велосипедно колело;
• найлоново въже;
• малка ролка;
• няколко бутала;
• закрепваща щанга;

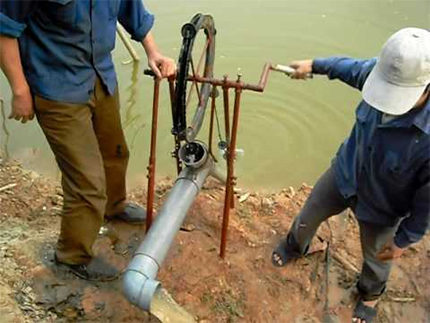

Принципът на действие на тази помпа наподобява работата на драглайн.

За начало е необходимо да се изработи от канализационна тръба втулка, която ще бъде потопена във вода. На горната част на втулката се поставя отвод, през който ще се оттича водата. След това отдолу се монтира малка ролка (подходяща е джанта от количка), а отгоре велосипедно колело.

По цялата дължина на въжето закрепваме серия от бутала, като предварително го прекарваме през втулката. Въжето трябва да обхваща ролката и велосипедното колело.

Устройството е много ефективно, особено ако се използва велосипедно задвижване. С крака въртенето ще бъде много по-лесно.

При въртене на велосипедното колело, всяко бутало на въжето улавя вода и като на асансьор я издига нагоре. Водният стълб се излива в отвода.

Конструкция #12 – “домашна изработка” за малък поток

Тази помпа може да се задоволява с изключително малко количество енергия. Разбира се, добре е, ако има река или езеро. Но какво да се прави, ако през лятото реката силно плиттее? Ще помогне помпа от люлков тип.

Такава помпа позволява използването на съвсем незначителни количества енергия от малък поток

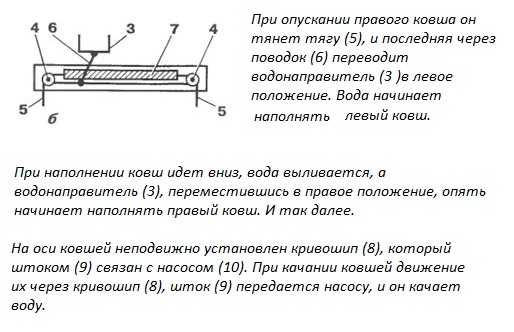

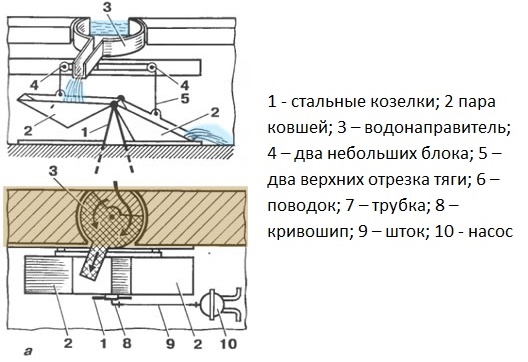

Основната част на конструкцията – това са две кофи, здраво свързани помежду си чрез блокове (4). От потока е необходимо да се направи водосток от поцинкована стомана (3). За да се намали износването, под него се поставя парче пластмаса. Водостокът е здраво свързан с повод с въже (5).

Повод 6 се изработва от твърда тел и дължината му се изчислява така, че водостокът да се премества на необходимия ъгъл

Цялата система трябва да се регулира така, че при пълнене на едната кофа, водостокът да се премества към втората кофа. Енергията на кофите посредством коляновия механизъм (8) се предава на помпата (10).

Конструкция #13 – фитилна помпа на Шухов

Руският изобретател Шухов стана известен с много съоръжения, сред които радиокулата в Москва. По-долу ще бъде разгледано още едно негово изобретение – водна помпа.

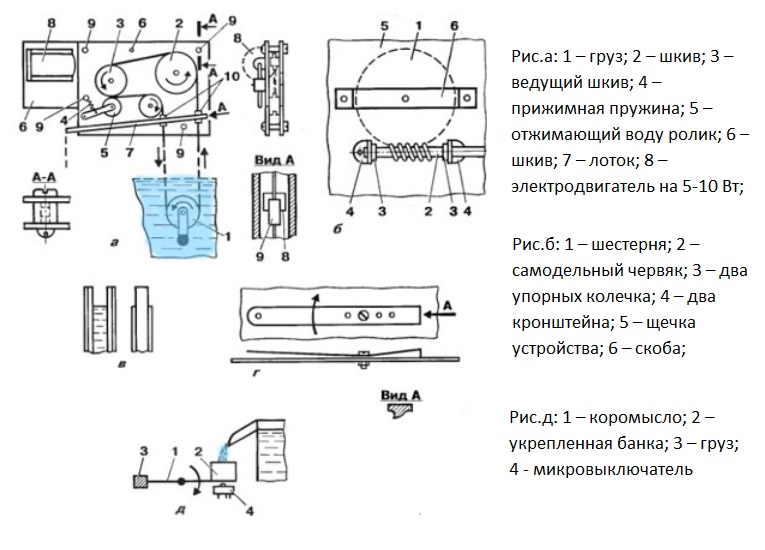

Макарите се правят съставни. Дълбочината на жлеба трябва да е малко по-малка от набъбналото въже.

В работата на помпата се използва специално въже. Това въже се състои от плетени памучни нишки с обща дебелина 5-6 mm, обвити в обвивка. Нишката е прекарана през макарите.

Когато се извършва движение, въжето се намокря и се навива на макарите. Макара (5) с помощта на пружина (4) притиска въжето с усилие към макара (3). Изцедената вода се стича в улея (7). На фигура „в“ са показани сеченията на макарите (3) и (5) съответно.

За работата на цялата система е необходим електродвигател само от 5-10 вата. Обикновено такива двигатели имат 1500 об/мин.

За намаляване на оборотите и увеличаване на усилието може да се приложи червячна предавка, показана на фигура „в“. Възможно е да се изработи ръчно. За целта е необходимо да се намери подходящо зъбно колело, а червякът да се направи от тел. Малките усилия на вала позволяват неточности при изработката.

Със собствени ръце можете да сглобите не само помпа, която изпомпва вода за битови нужди, но и устройство, което може успешно да се използва в ландшафтното оформление на парцела. Успешни варианти на домашно направени помпи за фонтан ще представи следващата статия.

Изводи и полезно видео по темата

Клип #1. Процес на изработка на прост агрегат за изпомпване на вода:

Клип #2. Мини-вариант на домашно направена водна помпа:

Клип #3. Принцип на работа на елементарна помпа – ерлифт:

Представените варианти на домашно направени помпи за изпомпване на вода са изработени от подръчни средства, често дори без стойност. Целият чар се състои в това, че всяка конструкция е напълно отворена за по-нататъшни подобрения и модернизации. Така че вашата помпа със сигурност ще бъде уникален продукт.

Разбира се, да се изгради автономна система за водоснабдяване в вилния парцел, ръчните помпи няма да помогнат, но ще ви избавят от полагането на внушителни физически усилия, необходими за вземане и транспортиране на вода до мястото на използване.

Имате ли свои интересни решения за изработка на домашно направени помпи? Искате ли да споделите още един любопитен вариант? Открили сте недостатъци в статията? Коментирайте, моля, в разположения под текста блок.
