Обслужване на газови котли Navien: инструктаж за монтаж, свързване и настройка

Южнокорейският производител «Kyung Dong Navien» предлага на руския потребител широк набор котли с различна мощност и варианти на изпълнение. Оборудването е адаптирано към спецификата на работа на местните комуникационни мрежи и към местните метеорологични условия. Надеждните и функционални агрегати напълно основателно се радват на търсене.

Купуват се при нас предимно стенни модели, привличащи с компактност и икономичен разход на газообразно гориво. Представената за продажба техника е русифицирана, благодарение на което настройката на газов котел Navien се извършва без особени проблеми. Освен това той работи «отлично» в различни режими.

Ще разкажем за това, как се извършва инсталирането на домашен нагревател за подготовка на топлоносителя и гореща вода. Ще подскажем как да го настроите в зависимост от периода на годината. При нас ще намерите ценни препоръки, следвайки които можете значително да удължите работния ресурс на котела и да предотвратите повреди в работата.

Особености на функционала на котли марка Navien

Котлите от южнокорейско производство с логотип Navien не случайно водят в класациите, съставени на база мнението на майстори от сервизни служби. Работят безотказно, отговарят на стандартите на РФ, притежават внушителен списък от качества, осигуряващи комфортна експлоатация.

Към предимствата, които могат да използват притежателите на газови нагревателни агрегати, се отнасят:

• Защита от замръзване. Стабилно действаща система, изключваща образуването на ледени запушвания в тръбите и агрегата. При падане на температурата в околното пространство под +10º автоматично се активира циркулационна помпа, при понижаване под +6º се включва горелката.
• Защита от скокове на напрежението. Безопасността и непрекъснатата работа на агрегата се осигурява от устройство, изключващо повреди и спирания. Вграденият в микропроцесора чип SMPS (съкращение от Switchet Mode Power Supply) се задейства при колебания в електропреносната мрежа.
• Защита от ниско налягане в газопровода. Агрегатите без нарушаване на работоспособността понасят падане на налягането в системите за доставка на синьо гориво. Не спират работа дори в случай, че напорът е само 4 mbar.
• Използване при спадане на водното налягане. Котлите от южнокорейския производител работят качествено, ако налягането на студената вода на входа на агрегатите падне до 0,1 бара.
• Уникална технология за отопление. Към оборудването се прилага изнесен контролен пулт, снабден с температурен датчик. Снетите от него показания моментално се предават на котела, който се включва и изключва в съответствие с промените на температурния фон в рамките на обработвания обект.

Освен това котлите на марката Navien са снабдени с отлично действаща автоматика и широк набор от системи за безопасност, които прекъсват нагряването на топлоносителя и санитарната вода в случай на назряване или възникване на застрашителна ситуация.

За контрол на налягането на водата в рамките на котела той е оборудван с манометър. Има предпазен клапан, позволяващ намаляване на налягането, ако то е по-високо от регламентираната от производителя норма. За да се избегне прегряване, са монтирани филтри и за отоплението, и за водоснабдяването, и за газа.

Процедура за монтаж и свързване

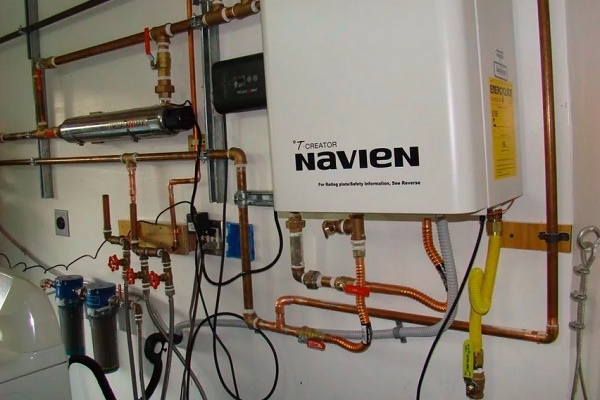

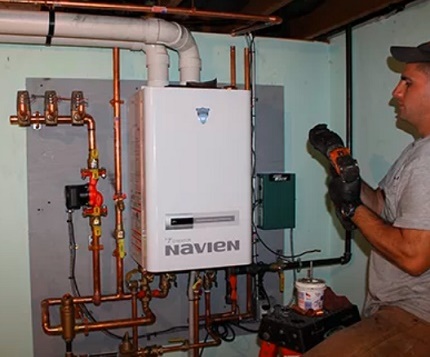

Веднага отбелязваме, че монтажът и свързването на който и да е модел газов котел Navien, както и първото му пускане, трябва да се извършват от майстор от оторизирана сервизна структура.

В противен случай производителят няма да изпълнява гаранционните задължения. Въпреки това собственикът трябва да знае как се извършва процесът, за да контролира работата на наетия изпълнител.

Осигуряване на условия за инсталиране

Южнокорейското оборудване за отопление на топлоносителя и горещата вода може да преработва както магистрален газ, така и втечнени газови смеси. Наличните за използване варианти на синьо гориво са посочени в табелата. Тя е прикрепена от дясната страна на корпуса.

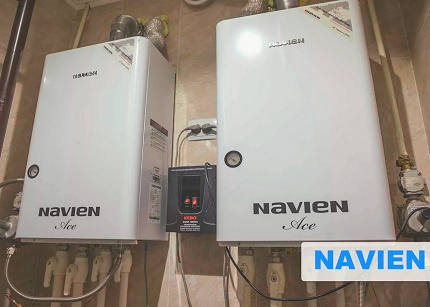

Информация за това кой тип газ е възможен за преработка в котела Навиен може да се намери в таблицата на десния панел на корпуса. Използването на газ, който не съответства на заявения, може да доведе до повреда на агрегата или до злополука.

За свързване на котела ще е необходимо да се доведе до мястото на разположение линия за електрозахранване. Не може да свързвате уреда към електропреносната мрежа чрез адаптери или удължители.

Изисквания към електролинията за котела:

• Източникът на електрозахранване за работа на котела от тази марка трябва да притежава следните параметри: 220V, 50Hz. Отклоненията от посочените норми могат да доведат или до пожар, или до спад на производителността.
• Забранено е паралелното свързване на каквото и да е електрическо оборудване към източника заедно с котела. При неспазване е възможно късо съединение.
• Контактът трябва да се разположи на 30 см от корпуса на нагревателя.
• От електроуреди от всички видове агрегатът трябва да бъде отдалечен най-малко на 60 см.
• Корпусът на котела трябва да бъде заземен задължително.

В помещението, предназначено за разполагане на газовото оборудване, трябва да бъде организирана безупречно действаща смукателна и приточна вентилационна система.

Прозорецът трябва да има крило, което може без проблем да се отваря за проветряване. Вратата долу трябва да има вентилационна междина или решетка.

Не се допуска разполагането на газово оборудване в помещения с характерно високо ниво на влажност: в бани, в басейни, в душове и сауни. Влажността и недостатъчният приток на въздух пречат на нормалната работа на котела. Освен това съкращават експлоатационния му срок.

Котлите не трябва да се монтират на открити площадки. Те не са предназначени за контакт с атмосферните влияния. Забранено е да се разполагат там, където се съхраняват взривоопасни и горими вещества, както и насипни строителни материали.

Избор на място за разполагане

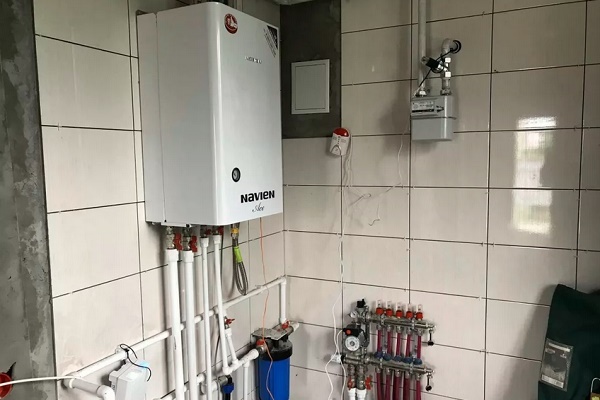

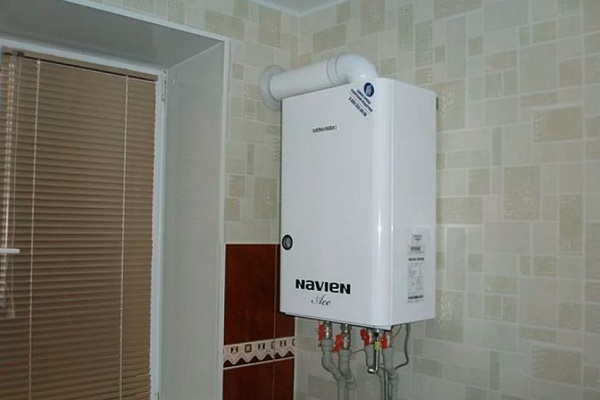

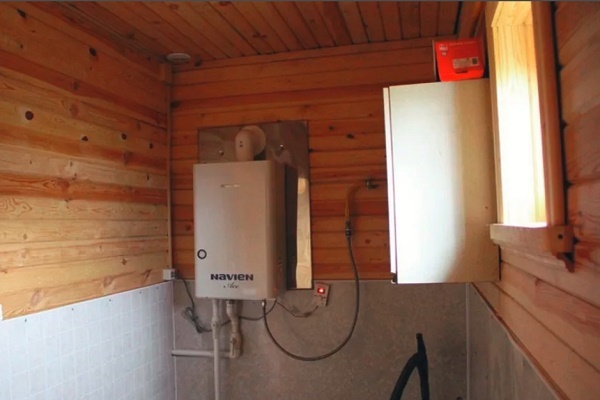

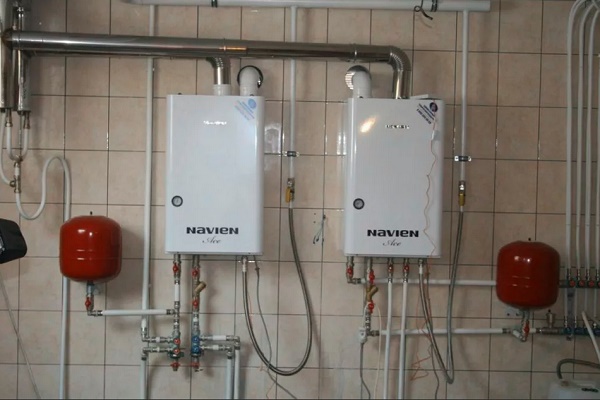

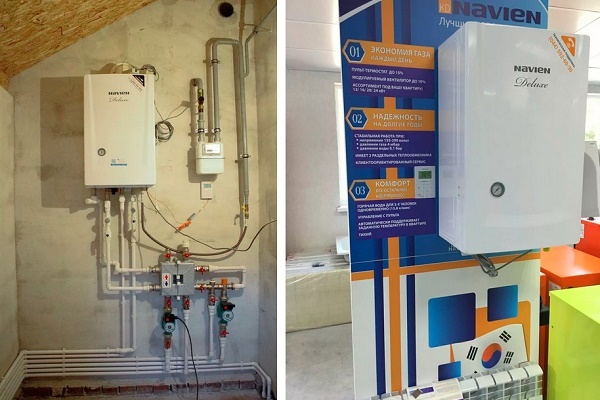

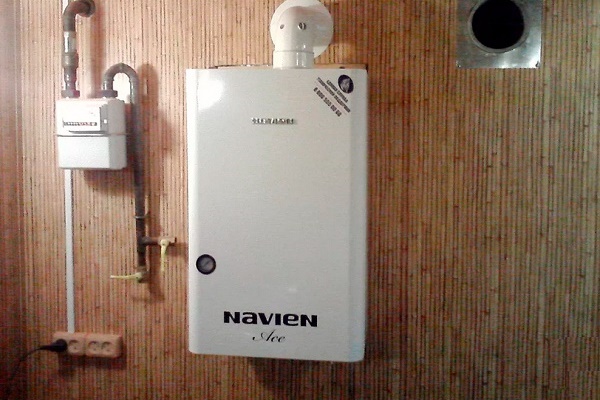

В повечето случаи газовите котли, които се окачват на стена, се разполагат в кухни или коридори, които имат прозорец или поне отвор за проветряване.

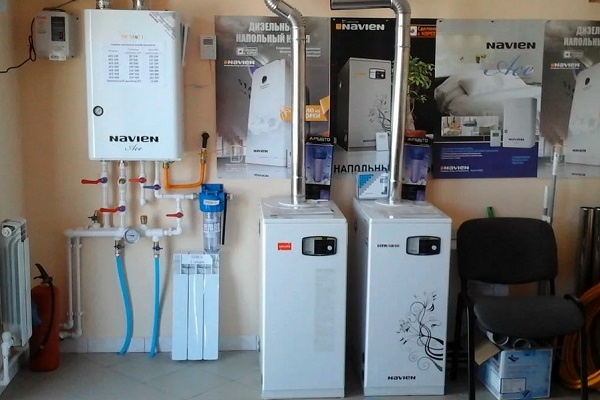

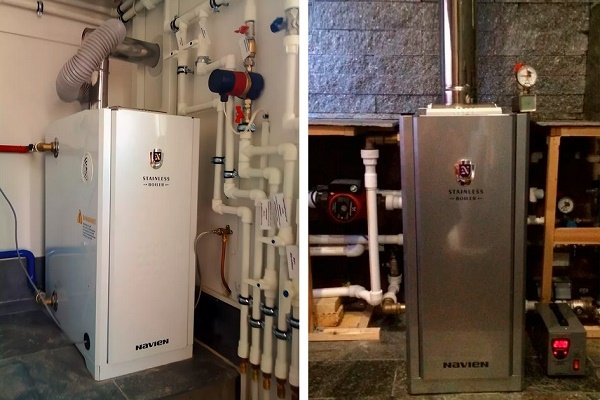

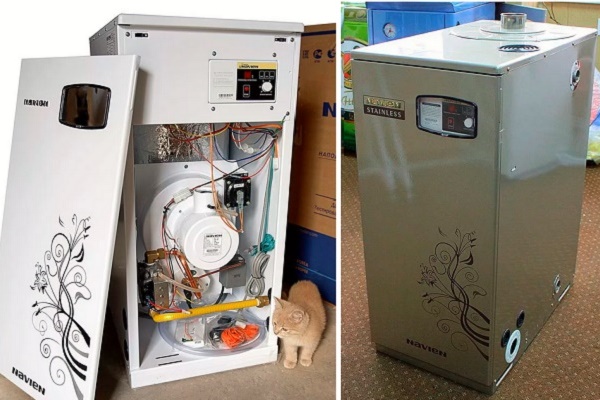

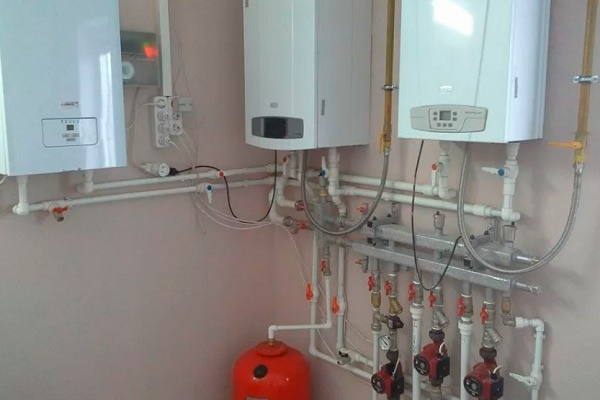

За монтиране на подови модели се оборудват котелни помещения, отделени от жилищните и функционалните помещения в дома. Във всеки случай трябва да се осигури достатъчно място за удобна поддръжка и ремонт на уреда.

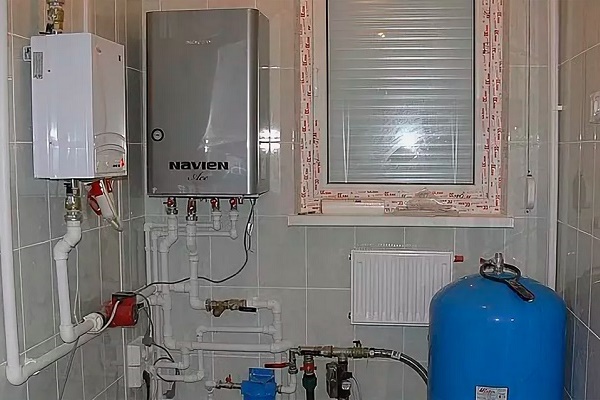

Нека разгледаме правилата за избор на място за стенен газов уред като най-разпространеното решение за нашите сънародници:

• Окачването е разрешено на стена, изработена от негорим строителен материал. В случай че материалът на стената може да се запали и да поддържа горене, повърхността трябва да се облицова с негорима облицовка.
• Не се допуска разполагането на уреда до аварийни изходи и стълбища.
• Между противоположната стена и предния панел на газовото оборудване трябва да има най-малко 0,6 м. Аналогично разстояние трябва да се спази между котела и всякакви електрически уреди.
• Между страничния панел на корпуса и най-близката конструкция или предмет от обзавеждането трябва да се остави 0,2 м.
• Между равнината на пода и долния ръб на окачения на стената уред трябва да има 0,8 – 1,1 м.

За закрепване на стенния модел е желателно да се намери място на носеща стена. Ако здравината на стената предизвиква съмнения, тя трябва да се укрепи. Фиксирането на котела се извършва с анкерни болтове.

Ако има съмнения, че по време на работа нагревателят ще шуми прекомерно, се препоръчва да се използват буферни подложки на стената от незапалим материал.

Свързване на колоната към комуникациите

За работата на газовия нагревател на топлоносителя и санитарната вода двуконтурното нагревателно устройство трябва да се свърже към комуникациите. За полагането на отделна електролиния вече говорихме. Всичко трябва да се извършва съгласно регламента на ПУЕ.

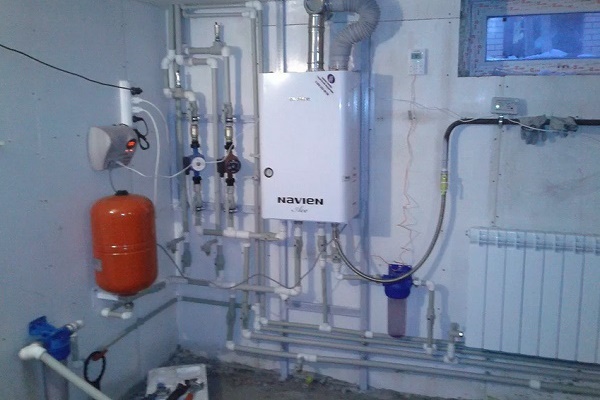

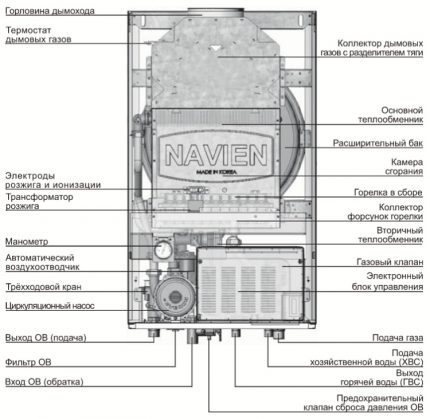

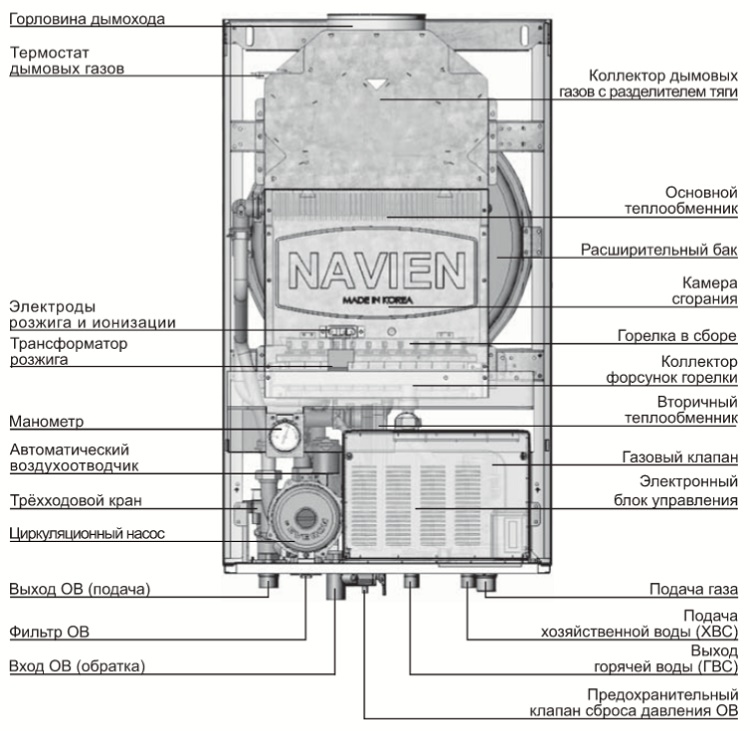

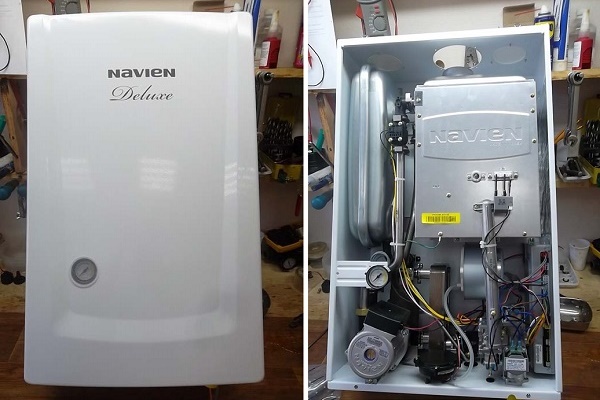

За да се разберете с нюансите на свързване на газовия котел, трябва внимателно да се проучи конструктивното му устройство. Поради това, че неопитен изпълнител бърка газовата тръба с клон на водоснабдяването, може да възникне сериозна аварийна ситуация.

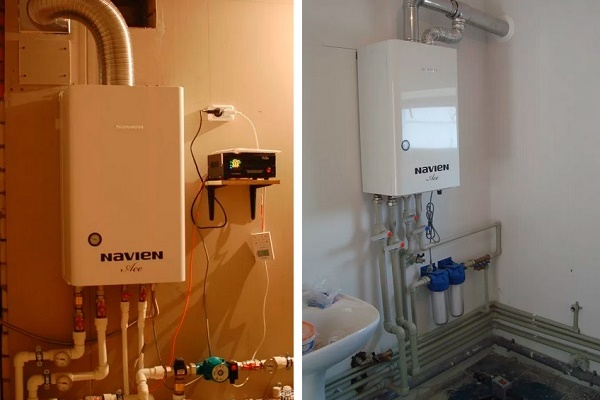

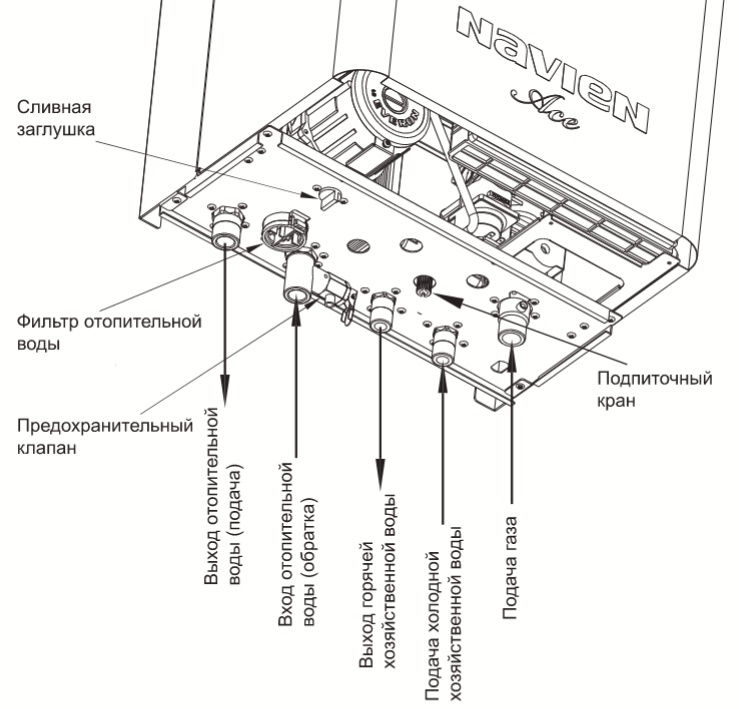

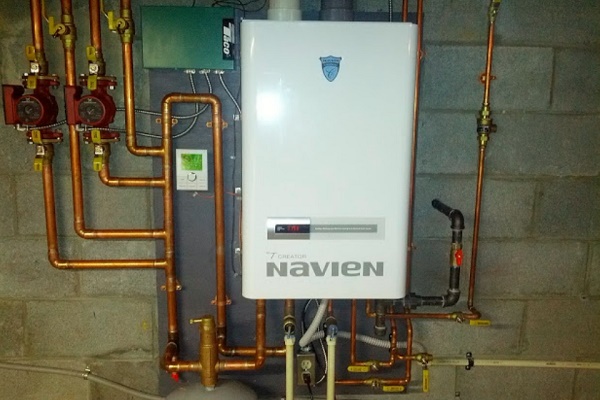

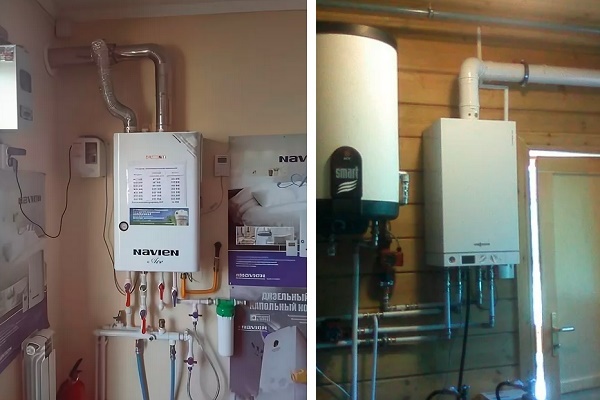

Сега към котела трябва да се подведат клонове от системите за студено водоснабдяване, газоснабдяване и обратната тръба на отоплението. А да се изведе от него предстои линия за подаване на нагрят топлоносител, тръба за доставка на гореща вода към смесителите и комин.

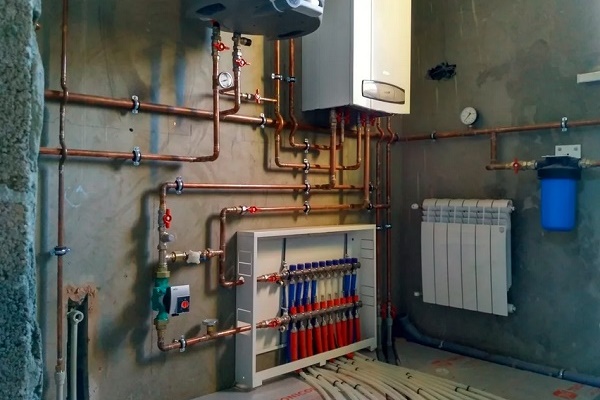

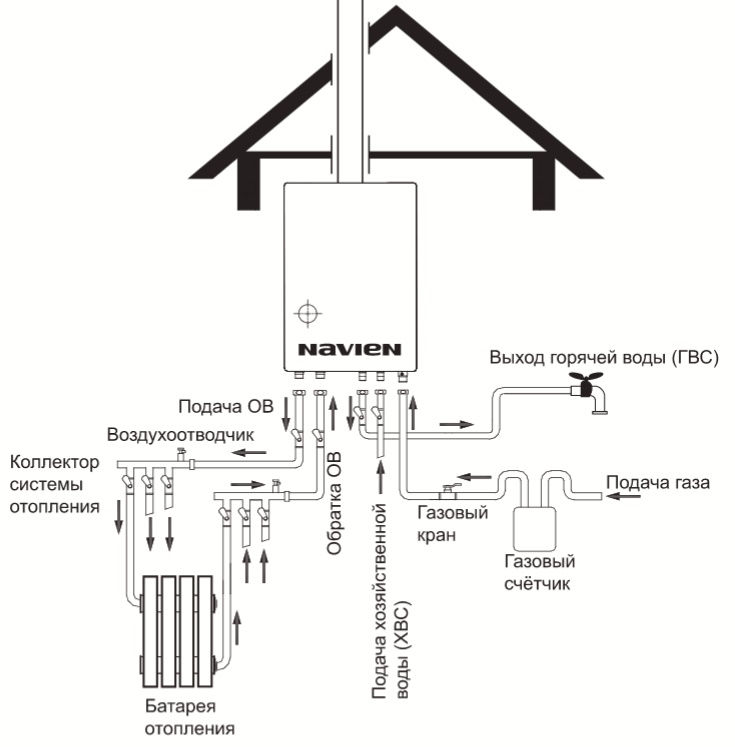

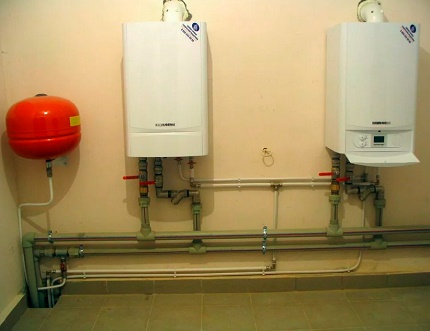

Всички етапи на свързване на газов котел марка Навиен трябва да се изпълняват съгласно схема, предварително съставена от газовата служба, с която е сключен договор, и от водопроводчиците, обслужващи къщата. В нея се отчитат техническите особености на конкретното помещение и препоръките на производителя на оборудването.

Със свързването на газовия котел към комуникациите трябва да се занимава представител на организацията, с която е сключен договор за доставка на синьо гориво, технически преглед и обслужване на газоизползващото оборудване.

След монтажа всички възли на свързване на тръбите, транспортиращи вода, трябва да се проверят за херметичност. Трябва да се тества и отоплението, и линиите за подаване на вода. Проверки изискват също газопроводните трасета, които в точките на съединения просто се покриват със сапунен разтвор за откриване на теч.

Тръбите, които не участват в процеса на отопление, се препоръчва да се изолират. Това частично са трасетата на отоплението и всички клонове на водоснабдяването. Като топлоизолация е по-добре да се използват пенопластови изолатори, които повтарят формата на тръбата.

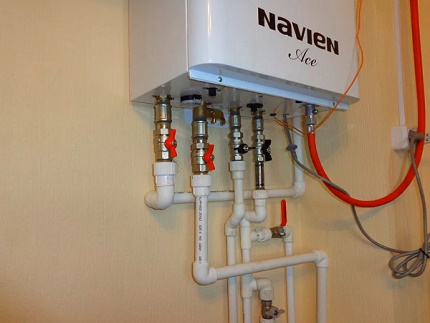

Всички свързани към котела тръбопроводи трябва да се снабдят с кранове за изключване на уреда в случай на заплаха или повреда. Към източника на втечнен газ котелът трябва да се свърже чрез редуктор, към групата бутилки – чрез газов колектор.

Всички входящи и изходящи от котела комуникации трябва да бъдат снабдени с кранове, които са необходими за спиране на потока на средата в случай на ремонт или подмяна на оборудването, както и при възникване на опасна ситуация.

След завършване на монтажните операции се извършва първото пускане на котела, което трябва да бъде изпълнено от представител на организацията, която Ви доставя газа. След това се извършва настройка според личните Ви предпочитания и изисквания към микроклимата в помещението, както и в съответствие с годишното време.

Особености при извършване на първия пуск

Първото пускане и настройките се извършват от представители на сервизния център, които са извършили монтажа на котела и са осъществили свързването му към комуникациите. Всички действия се документират.

Собственикът на оборудването трябва да запази тези документи, тъй като те са писмено потвърждение за последващото изпълнение на гаранционните задължения.

Преди извършване на монтажните работи трябва да бъде съставена схема. Изпълнителят трябва да представи на клиента сметка с материалите, които той трябва да закупи.

За първото пускане трябва:

• Напълнете котела и свързаните към него контури с вода. Това се извършва чрез разположения на дъното на котела подхранителен възел, оборудван със собствен кран. Същият се използва, ако по някаква причина в газовия котел спадне налягането по време на работа.
• По време на напълването следете за налягането. Когато манометърът покаже 2 Атм, кранът трябва да се затвори.
• Отстранете ръчно въздушните тапи. След това излишният въздух от агрегата ще се извежда автоматично, но при първия път след напълване на отоплителния кръг с топлоносител те трябва да се отстранят с помощта на кран на Маевски от всеки уред, като се започне от най-отдалечения.
• Долейте вода в отоплителния кръг, за да може топлоносителят да заеме пространството, което преди е било заето от неудаления въздух.
• Изпуснете въздуха от циркулационната помпа, вградена в котела.

След изброените действия трябва да стартирате оборудването, като натиснете бутона «Power». След това трябва да пристъпите към настройка на температурния режим, приоритетен за собствениците.

Ако след напълване на комуникационните системи и изпускане на въздуха на дисплея се появи код за грешка 02, трябва да използвате подхранителния кран за допълване на водата. Същият е необходим за намаляване на налягането на водата в кръговете.

Специфика при извършване на настройката

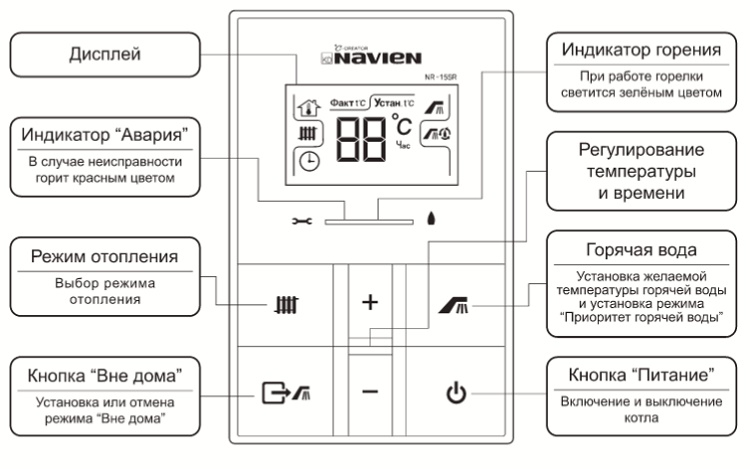

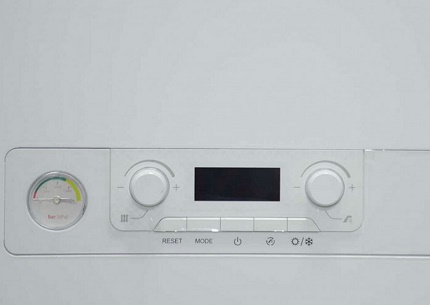

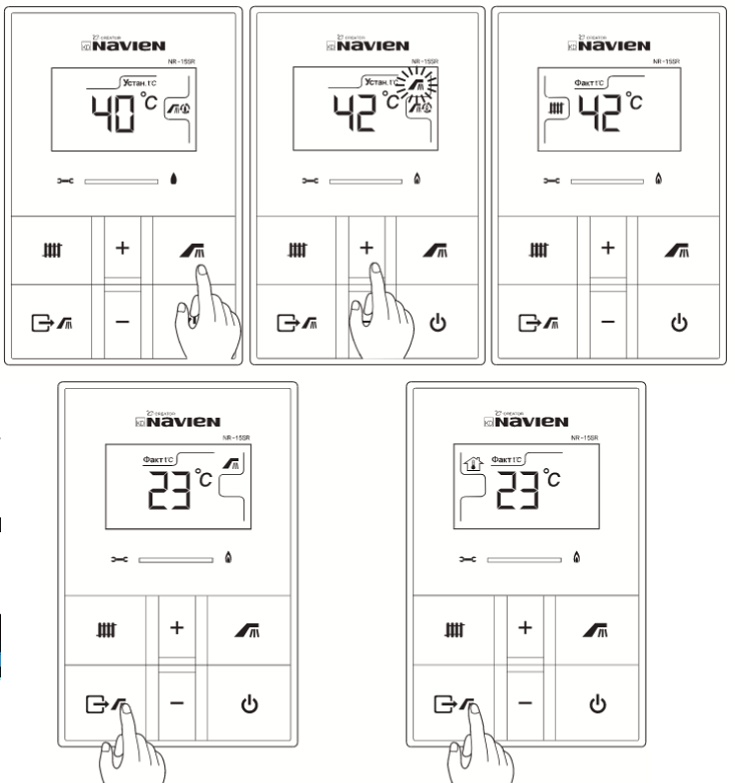

В комплектацията на котлите Navien влиза външен дистанционен контролен панел. Именно с негова помощ се извършва настройката. Всички команди и режими на панела са написани на руски език, а бутоните на всички функции са придружени от изключително разбираеми графични символи.

В долния десен ъгъл на изнесения панел има бутон, който се използва за включване/изключване на агрегата. Едно натискане активира работата на котела в зададения от собственика режим. Повторно натискане – спира нагревателя.

За управление на котела и избор на подходяща експлоатационна програма газопреработващото оборудване на Навиен се снабдява с изнесени пултове.

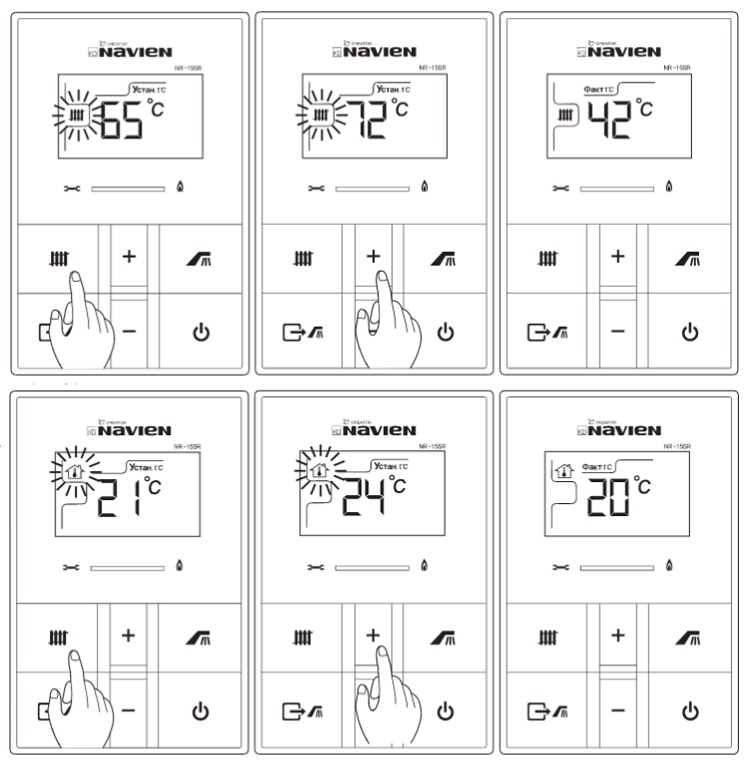

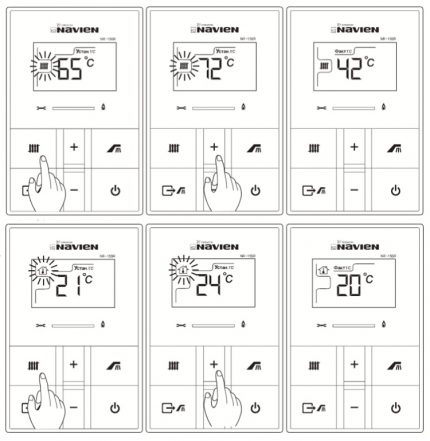

Можете да включите отоплението с регулиране на температурата на топлоносителя по следния начин:

• Намерете на панела бутон с икона, напомняща батерия. Натискайте, докато на дисплея се появи подобен символ.
• Изберете приоритетната за вас температура, като използвате бутоните със символи «+» и «-», разположени в центъра на долната част на панела. Увеличавате и намалявате от 40º до 80ºС по най-обичайния начин.
• Аналогично задайте периода, през който ще се загрява топлоносителят.

Всичко е изключително просто. Ако иконата на батерията на дисплея пулсира, тя показва параметрите, които току-що зададохте. Ако спре да мига, означава, че показва действителната температура в момента.

За да настроите режима на отопление с оптимална температура, трябва на изнесения пулт да намерите нужната функция и да зададете приоритетната температура.

За настройка на режима, според който котелът ще се включва/изключва, като се ориентира по температурния фон в помещението, извършете следните действия:

• Намерете на панела бутон с икона, напомняща батерия. Но сега изчакайте, докато се появи преувеличено изображение на къщичка с «термометър» вътре.
• Отново се върнете към бутоните «+» и «-», за да изберете приоритетния за вас температурен фон в помещението. Той се променя в диапазона от 10º до 40ºС.
• Мигащата къщичка ще ви покаже избраната температура, а немигащата – реалния температурен параметър в този момент.

След приключване на всички извършени действия не е необходимо да натискате никакви бутони за запазване, избраните от вас настройки се запазват автоматично.

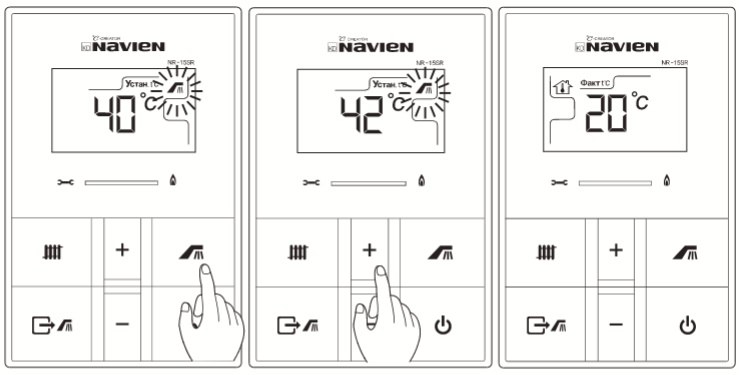

За избор на желаната температура на водата трябва на пулта да намерите функцията, обозначена с душ-глава, и да зададете нужната стойност. Обърнете внимание! Промяната на температурата по време на приемане на хигиенни процедури от друго лице е забранена.

Трябва да изберете оптималната температура за подготовка на санитарна вода по следния начин:

• Намерете бутона за управление на режима «Гореща вода». Натиснете го и изчакайте, докато в горния десен ъгъл на дисплея се появи пулсиращо изображение на работеща душ-глава.
• Отново използвайте бутоните «+» и «-», за да намерите оптималната за вас температура. Тя може да се зададе в интервала +30 – (+60)ºС.
• Изчакайте, докато символът на душа спре да мига. Това означава, че котелът автоматично е запазил зададеното ниво и е преминал в режим на работа в съответствие с него.

Ако уредът ще се използва само през лятото или е закупен за приготвяне на топла вода, влиза в действие функцията „Приоритет на топлата вода“. Процедурата за избора ѝ се различава малко от гореописания начин. Разликата е, че ще се появи двоен символ: душ и кръг от три стрелки.

Изборът на този режим ще накара котела да загрява санитарна вода дори когато не се използва. Тоест нагревателят се активира и подготвя вода, а след 10 минути се изключва, ако през този период никой не е отворил крановете.

Ако загрятата вода се изразходва, за което говори отвореният кран и падането на налягането, то котелът постоянно ще подготвя вода с зададената температура. Той работи за загряване на вода само когато има нужда от нея. Ако оборудването се превключи на друг режим, то този автоматично спира да действа.

Котлите Навиен могат да работят само за загряване на топла вода. За целта трябва да се превключат в режим “Приоритет на топла вода” (схема от 3 точки горе) или “Извън дома” (схема от две точки долу).

Да се превключи котелът Навиен в режим, който предполага само загряване на вода, може да се направи с помощта на друга функция. На нашите сънародници тя е известна под името „Зима-Лято“. Правилно обаче е да се нарича „Извън дома“. Бутонът за избора ѝ се намира в долния ляв ъгъл.

За настройка на периода на постоянна работа на газовия уред и изключване, когато няма особена нужда от него, има таймер. Управлява се по описаната по-горе абсолютно несложна схема. Диапазонът на възможностите на таймерното устройство е изчислен за интервал от 0 до 12 часа.

Препоръки за експлоатация

За да не се обърква нагревателят на топлоносителя и санитарната вода по време на работа и да не излезе преждевременно от строя, трябва стриктно да се спазват експлоатационните правила. Те трябва просто да се запомнят и да се стараете да не нарушавате предписанията, посочени от производителя.

Ако не се нуждаете от работата на отоплителната система в следващите два-три дни, не изключвайте оборудването от електрозахранването. Заедно с прекъсването на захранването с енергия ще спре и системата против заледяване. Не трябва през това време в котела или в свързаните с него тръби да се образува лед.

Ако обаче ледената тапа е успяла да се образува, не се отчайвайте. Ефективно и напълно достъпно средство за нейното отстраняване със сигурност е на ваше разположение. Използвайте домашен сешоар и затоплете тръбите. А ако и той не помогне, извикайте газовите техници.

Ако през зимно време се планира дълъг „престой“ на котела без работа, цялата вода от него и от обслужваните от него системи трябва да се източи. Не създавайте никакви предпоставки за замръзване на контурите. Повярвайте, последиците могат да бъдат не само тъжни, но и крайно опасни.

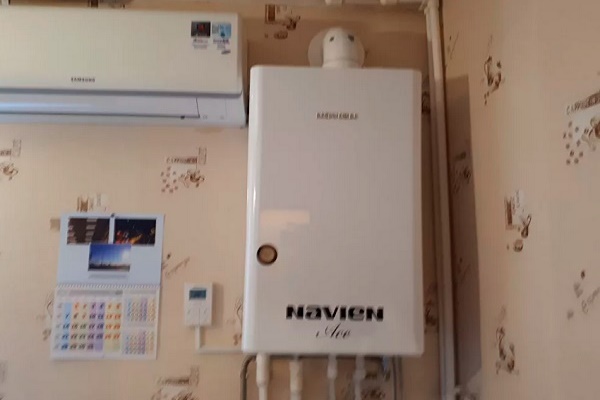

Пултът за управление на газовия котел не трябва да се поставя близо до климатици, електрически уреди или нагреватели. В противен случай вграденият му датчик ще отчита изкривени данни, а котелът ще работи неправилно.

Преди включване се старайте постоянно да проверявате дали крановете за подаване на вода и отвеждане на нагрятия топлоносител са отворени, както и доставката на синьо гориво. Не забравяйте, че ако работи за нагряване без среда, която агрегатът трябва да обработва, той може да прегори.

Никога не избърсвайте корпуса на работещ електрически уред с влажна кърпа. Ако искате да почистите газовия котел Навиен, вижте как да го изключите. За целта първо прекъснете работата с бутона за активиране на дистанционния панел, след това го изключете от електрозахранването.

Помнете, че дистанционният панел не трябва да се позиционира така, че да се получава неволно външно нагряване. Не го инсталирайте в силно осветен от слънцето ъгъл или до отоплителен уред. По този начин всички температурни настройки ще се объркат, защото сензорите ще отчетат нереалистична температура.

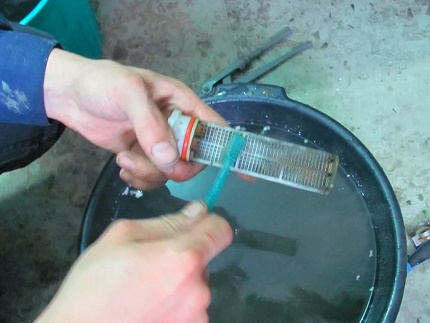

Филтрите, монтирани за отоплителната система, трябва редовно да се почистват, за да се запазят на високо ниво експлоатационните характеристики на котела.

Редовно почиствайте филтрите на отоплителната система и входа за студена вода. Тяхното запушване ще принуди агрегата неоправдано да увеличи мощността на нагряване в опити да запази производителността. В резултат ще настъпи прегряване и отказ на важни функционални системи на оборудването.

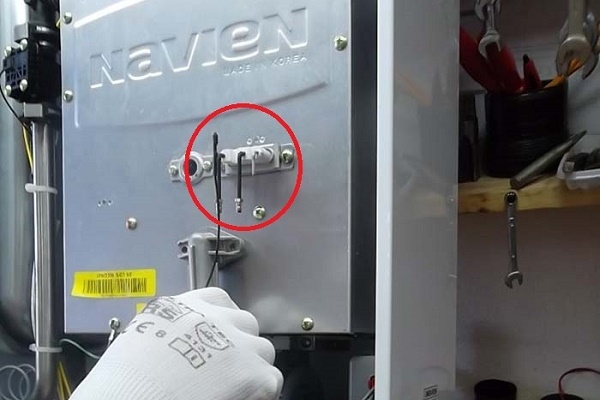

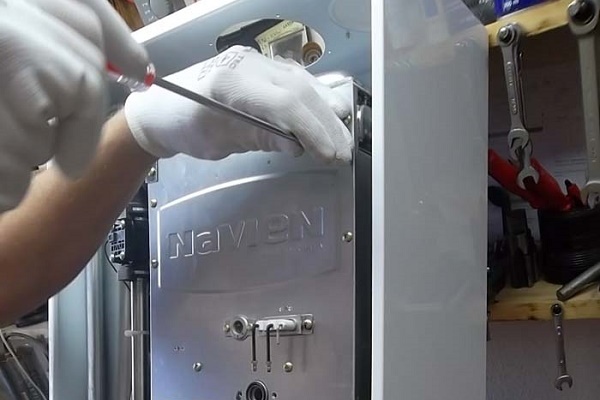

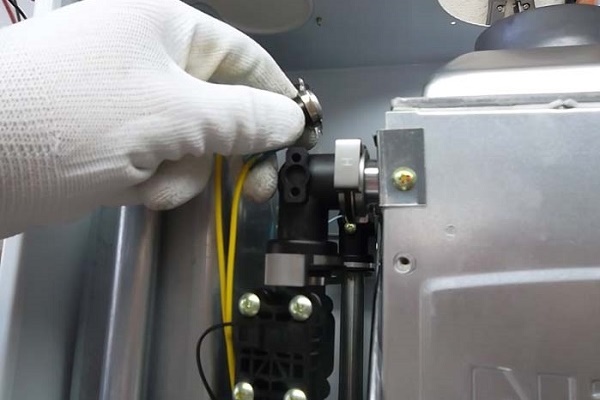

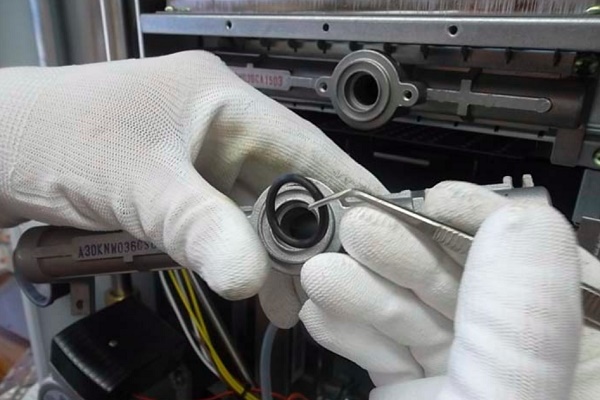

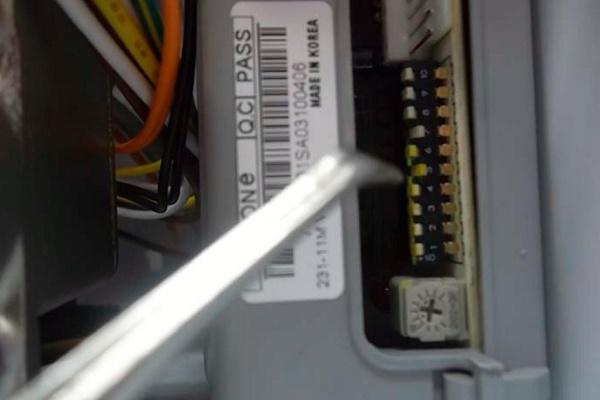

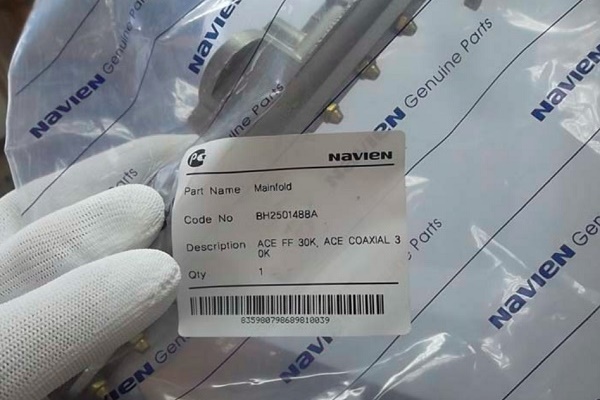

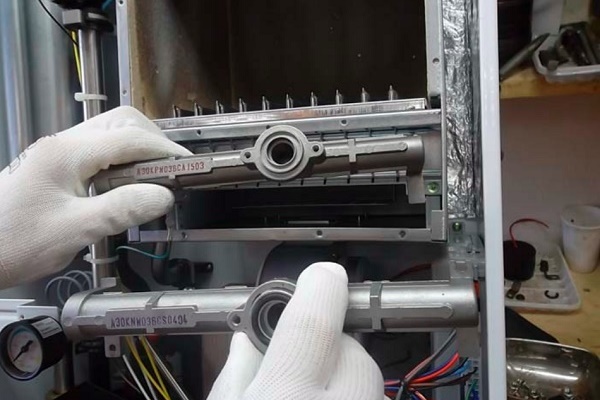

Ако има нужда от преминаване на котела Навиен за използване на втечнен газ, поканете служител на газовата служба. Той ще смени модула с газовите дюзи и ще пренастрои котела. Отбелязваме, че работите по преминаването могат да се извършат самостоятелно, ако не се съмнявате, че ще можете да ги извършите качествено.

Не използвайте сами и проследете поканеният майстор да не използва употребявани тръби за свързване на газопреработващото оборудване. Това крие риск от сериозни отравяния и повреда на имуществото на много внушителна сума.

Изводи и полезно видео по темата

Подробен инструктаж за свързване и въвеждане в експлоатация на стенния вариант на газовия котел:

Познаването на спецификата на инсталиране, свързване и настройка на газовия котел е полезно както за самостоятелни домашни майстори, така и за стопани, които канят водопроводчици и газови техници за извършване на описаната по-горе работа.

Владеенето на информацията ще осигури правилното изпълнение и достоен контрол на всички действия. Тогава котелът ще работи идеално, няма да създава проблеми и ще издържи изключително дълго.
