Вентилация на сутеренния етаж: обща технология на изграждане + начини за ефективен обмен на въздух

Правилно изградената вентилация на сутеренния етаж, по време на експлоатацията му, предпазва хората от контакт с влага, плесен, редица други болестотворни организми и газове. Затова игнорирането на наличието на аспирация е възможно само в изключителни случаи.

Важно е да се разбере, че създаването на такава система изисква определени знания и умения, дори ако към работата бъдат привлечени специалисти.

Нека заедно се запознаем с начините на вентилация и тънкостите на нейното изграждане.

Популярни начини на вентилация

Профилните ръководни документи и практиката показват, че сутеренните етажи могат да се проветряват ефективно по няколко начина: по естествен начин и принудително.

Освен това, днес все по-често се прилага смесен или сложен начин за изграждане на аспирационна система – притежаващ характерни признаци и на двата горепосочени варианта.

А също така при осъществяване на смесена вентилация се използва допълнително оборудване.

Съвременните технологии направиха пробив в различни сфери. Но системите за вентилация на сутеренното помещение това особено не ги засегна, затова, както и преди век, ще трябва да се правят продухи, оформяйки ги с дървени дъсчици, с подходящ размер. А в сложни случаи, когато желаният резултат не може да се постигне, е необходимо да се създават въздуховоди, вентилационни тръби

На базата на изброените начини са създадени всички търсени днес схеми за вентилация, затова е добре да се запознаете с всяка от тях. Но първо нека разгледаме общата технология за изграждане на вентилация на сутерена.

Технология за създаване на система за вентилация

Въпреки че разновидностите на системите за вентилация на сутерените са няколко, но разнообразие от схеми и технологии няма. Основата на всяка аспирация е естественият приточно-изпускателен обмен на въздух.

Схемата на изграждане на всеки начин е сходна. Тоест всичко започва с планиране и разполагане на продухи, вентилационни тръби.

Ако площта на помещението е голяма (над 50 m²), тогава в конструкцията следва да се добави вентилатор с достатъчна мощност. При това входните отвори трябва да осигуряват подаване на чист въздух.

Ако пък помещенията са няколко и във всяко от тях е необходимо да се поддържа отделен микроклимат, тогава ще е необходимо да се създадат сложни вентилационни системи.

Които предполагат използване на естествен или принудителен отвеждане в отделни стаи, като за осъществяването му може да се прилага голямо количество допълнително оборудване.

За замяна на замърсените въздушни маси се използват специални вентилационни отвори, които обикновено се разполагат по всички страни на сградата. Това само по себе си прави метода по-ефективен.

Най-важният момент е броят на вентилационните отвори. При липсата им системата няма да може да се справи със задачата дори в малко цокълно помещение.

Тъй като ще се образуват множество застойни зони с повишена влажност и други негативни явления.

Това показва, че въздуховодите трябва да бъдат много, а точните им параметри са посочени в профилния Сборник правила – СП 54.13330.2011. Където ясно е отбелязано, че общата площ на вентилационните отвори трябва да съставлява 1/400 от цялата площ на цокълния етаж.

Въпреки особеностите на всеки вид система за вентилация на цокълния етаж, най-важният въпрос все пак е правилното използване на изпускателните тръби и отвори. Така че в последния случай въздуховодите трябва да се разполагат не по-рядко от 1,5-2 м един от друг, в противен случай постигането на очаквания резултат ще бъде трудно дори при използване на модерно оборудване.

В същия документ е казано, че посочените елементи трябва да се разполагат равномерно по целия периметър. Друго правило, съдържащо се в СП, е посочването на точната стойност на площта на всеки въздуховод, която не трябва да бъде по-малка от 0,05 m².

Най-важният и най-често използван елемент във всяка схема за вентилация на цокълния етаж е изпускателният отвор, наречен продух. За максимална ефективност те трябва да бъдат много, и то по целия периметър на сградата. Важно е да се разбере също, че посочените конструкции се делят на приточни и изпускателни. И те трябва да се разполагат на противоположни стени, една срещу друга.

А след това за определяне на параметрите и съставяне на схемата за вентилация остава само да се извърши просто изчисление.

За какво е нужно:

1. Площта на цокълния етаж да се раздели на 400. В резултат се получава общата площ на отворите в цокъла.
2. Получената стойност трябва да се раздели на 2 (двойки захранващи и изпускателни конструкции) и да се разположат равномерно по целия периметър на сградата.

При това трябва да се помни, че според СП не е препоръчително да се прави кръгъл отвор с диаметър, по-малък от 25 см, а минималният размер на правоъгълните трябва да бъде 20×22 см.

Изключение могат да бъдат ситуации, когато няколко по-малки въздуховода са разположени наблизо – ако се прокарват кръгли въздуховоди, техният диаметър може да бъде не 25 см, а 11 см.

Не е препоръчително да се правят вентилационните отвори максимално големи и редки. Например, в къща, чиято площ на сутеренния етаж е 100 м² при необходимия обем на продухите от 250 см², те трябва да се разделят не между 4 големи, както правят много строители, а да се разбият на 10 малки.

Схемата, при която въздухообменът се осъществява с помощта на входни и изходни отвори, се счита за класическа или типова. Тъй като е приложима в повечето случаи, при това без никакви промени.

А още по-практично е да се направят двайсет минимално допустими отвора, например, кръгли с Ø 11 см, и да се разположат приблизително на всеки метър и половина по целия периметър. И такава схема на вентилация на всеки сутеренен етаж ще бъде максимално ефективна и изгодна.

Ако пък продухите не се справят с функцията за подмяна на въздуха в помещението на сутеренния етаж, тогава към вентилационната система се добавят въздуховоди – тръби, които допълнително се оборудват с вентилатори и друго допълнително оборудване, характерно за принудителната система.

Особености на естествения обмен на въздух

Както свидетелства названието, посоченият начин на вентилация се основава на законите на физиката, поради което използването на каквото и да е специално оборудване не се предполага.

Въздухообменът се осъществява поради разликата в температурите вътре в сутеренното помещение и навън, както и поради последващия от това явление спад на налягането.

Ред за организиране на системата

За осигуряване на ефективен въздухообмен трябва да се изпълнят редица операции, при това в следния ред:

1. Да се извърши изчисление на площта на въздуховодите. Оптимално е тази процедура да се извърши на етапа на проектиране на цялата сграда. Ако са допуснати грешки, тогава корекции могат да се направят дори след въвеждане на обекта в експлоатация.
2. Да се извърши изчисление на броя на изпускателните отвори и да се определи тяхното местоположение. Това също се извършва на етапа на проектиране.

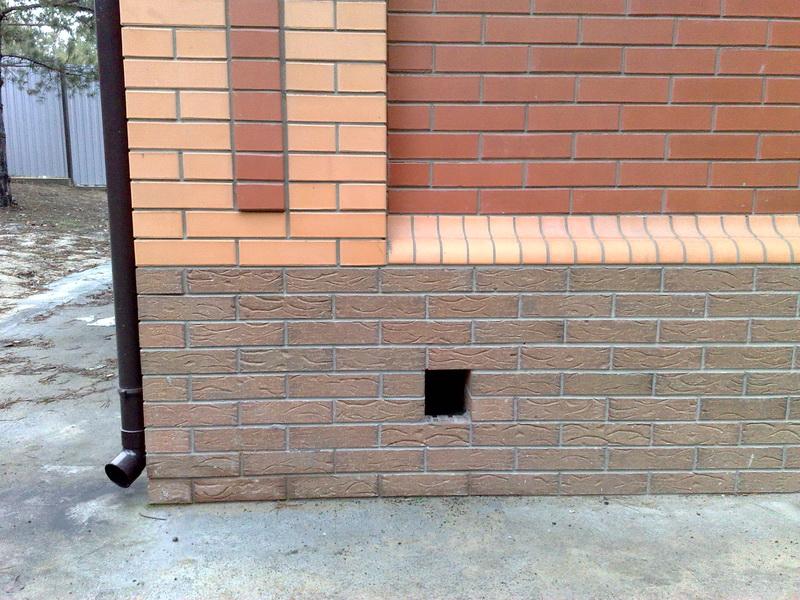

3. Да се оформят продухите. Тъй като от тази операция зависи ефективността на цялата система, както и естетическите свойства на цокъла, то този въпрос ще бъде разгледан отделно.

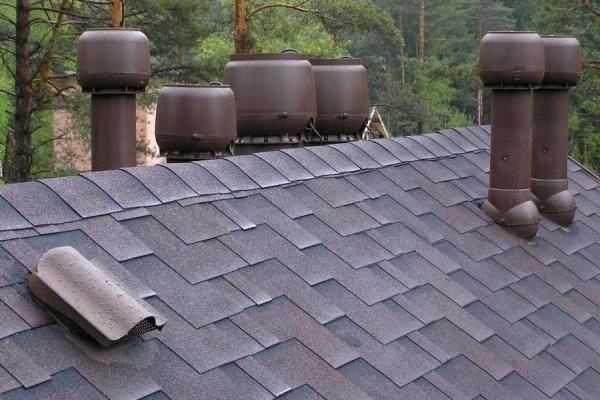

4. Да се монтират в получените отвори дефлектори или просто да се затворят с защитни решетки. Които предотвратяват попадането вътре в помещението на животни и предмети.
5. Да се извърши изпитване на оформената система. Това може да се направи с помощта на горяща свещ.

Освен това, при необходимост могат да се извършат работи по декориране на получените въздуховоди.

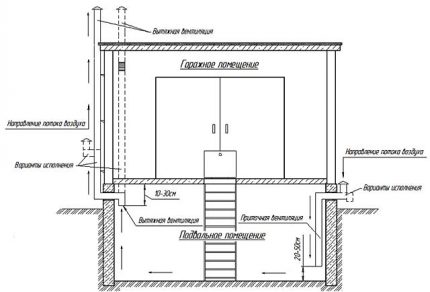

Тъй като естествената вентилация работи на базата на температурната разлика, водеща до разлика в налягането, захранващият отвор трябва да се разположи само на няколко десетки сантиметра от пода. А изпускателният аналог – максимално високо, евентуално дори в тавана.

Ако производителността на вентилационните отвори (продухи) не е достатъчна, тогава трябва да се направи следното:

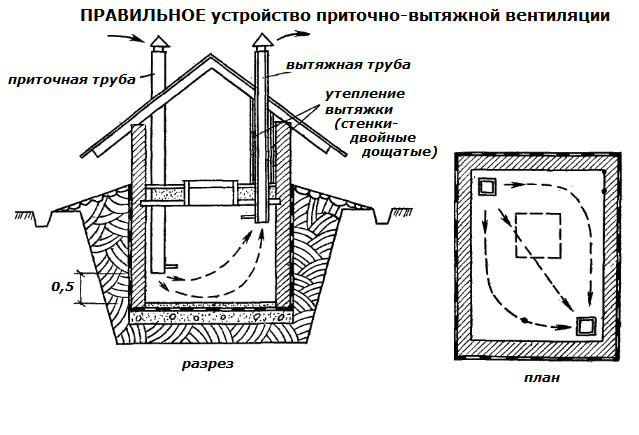

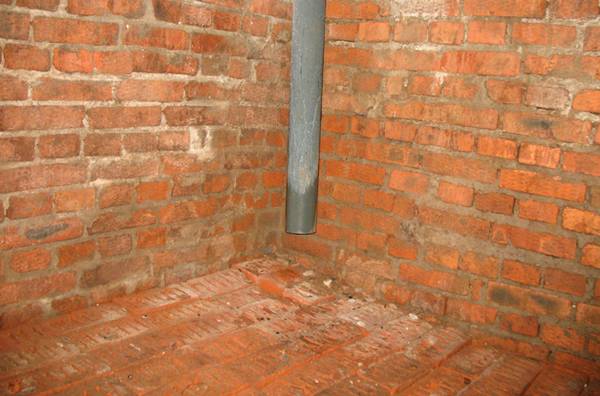

1. Да се използват изпускателни тръби за обмен на въздуха.

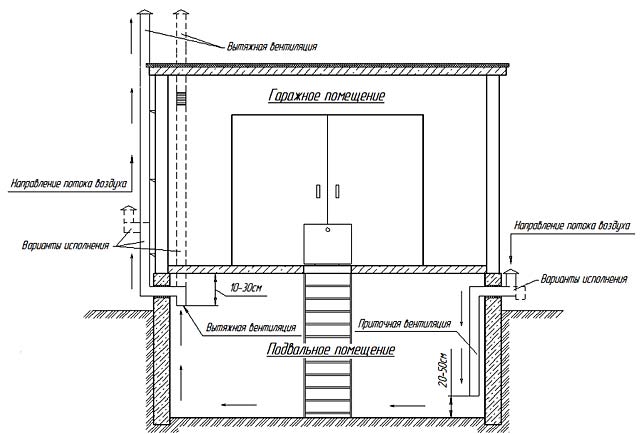

2. Да се монтира захранваща тръба на височина 20-40 см от нивото на пода на сутеренния етаж.
3. Да се разположи срещу захранващата тръба, т.е. на противоположната стена на помещението, изпускателната.

Вентилационният отвор на изпускателната тръба трябва да бъде възможно най-близо до тавана, а ако е възможно, и точно в него. А трябва да излиза над покрива, приблизително на 0,6 m над покривното покритие.

Независимо от това кой метод за разполагане на въздуховодите бъде избран, трябва да се помни, че не трябва да остават непроветрени ъгли. За да се избегне този пропуск, най-близкият вентилационен отвор трябва да се намира не по-далеч от метър от посоченото място.

Но често специалистите препоръчват да се използва нормативът, който се прилага в много европейски държави и първият продух да се разположи не по-далеч от 90 см от ъгъла, което с по-голяма вероятност ще предотврати протичането на негативни процеси в сутеренния етаж.

Как да придадем форма на отворите?

Не съществуват никакви изисквания към конфигурацията на отворите, т.е. те могат да се изработват с произволна форма, дори триъгълна, което сега влиза в мода.

Но най-търсените са:

• квадратни;
• правоъгълни.

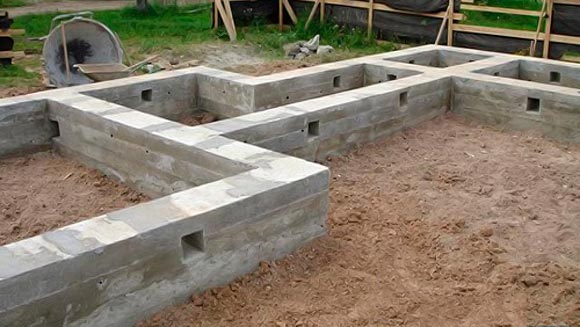

Те се оформят лесно. За извършване на такава операция е достатъчно да се използват 4 дъсчици с подходящи размери, от които просто се изгражда геометрична фигура с необходимата форма и се поставя на нужното място, след което се облицова с разтвор, тухли.

По подобен начин се правят отвори с други форми, например все по-популярните днес триъгълни.

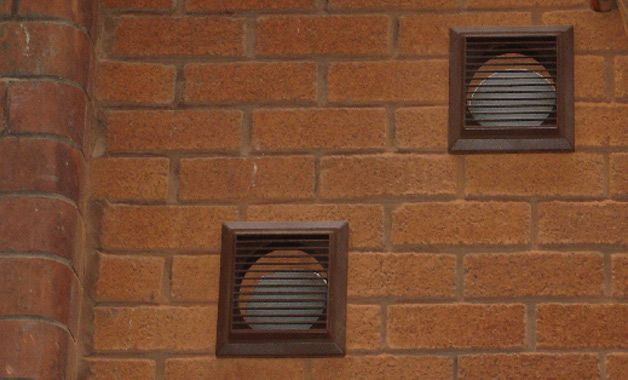

Формата на вентилационните отвори може да бъде произволна. Най-търсените днес са правоъгълните, квадратните и кръглите продухи. Те се оформят лесно и изглеждат естетично.

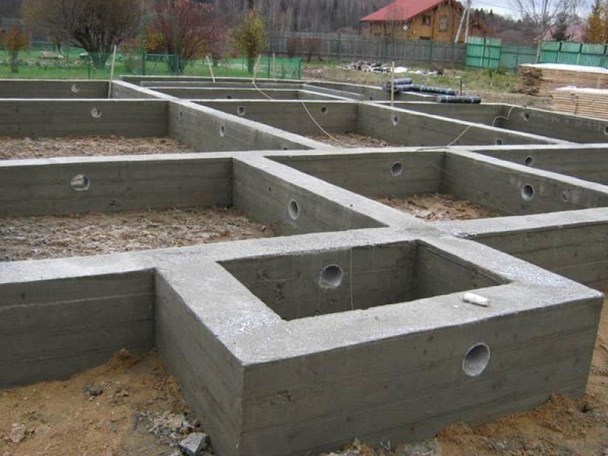

Но все по-често могат да се срещнат техните кръгли аналози, които лесно се създават с помощта на пластмасова тръба с подходящ диаметър (често 110 mm) и дължина, която трябва да бъде равна на дебелината на сутерена, основата.

Тя просто се поставя на нужното място и се облицова с разтвор. В резултат се получават идеално равни отвори.

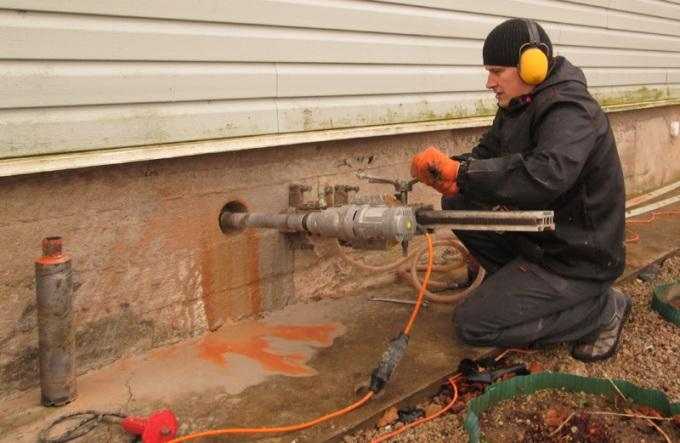

Ако вентилационните продухи не са направени при създаването на сутеренния етаж, тогава те се създават с помощта на диамантено пробиване. В резултат те също се получават с кръгла форма.

Важни особености на системата

Броят на изпускателните отвори играе важна роля, но при тяхното създаване винаги трябва да помните, че тяхното местоположение е не по-малко важна особеност, която влияе съществено върху ефективността на цялата вентилационна система.

Така, двойките входни и изходящи отвори трябва да се разполагат строго един срещу друг.

Основните елементи на вентилационната система на цокола, които са отворите, трябва да се разполагат по периметъра на сградата възможно най-често. При това не симетрично, а точно на онези места, където особено е необходим обмен на въздух за отстраняване на влага, газове, сред които може да бъде и радиоактивният радон.

А също трябва да знаете, че:

1. Изпускателните отвори трябва да се разполагат на минимум 40-60 см от повърхността на земята. Това ще намали вероятността от запушването им със сняг, което не трябва да се допуска, тъй като ефективността на отвеждането на замърсените въздушни маси ще намалее или процесът изобщо ще спре.
2. Тъй като естествената вентилация действа според принципа на температурната разлика и налягането, изпускателната тръба от цокола може да се изведе навън, като се прекара през всички етажи. Това ще направи системата по-скъпа, но и максимално ефективна. Разполага се на 30-60 см от покрива, тъй като това ще изключи вероятността от попадане на сняг във въздуховода.

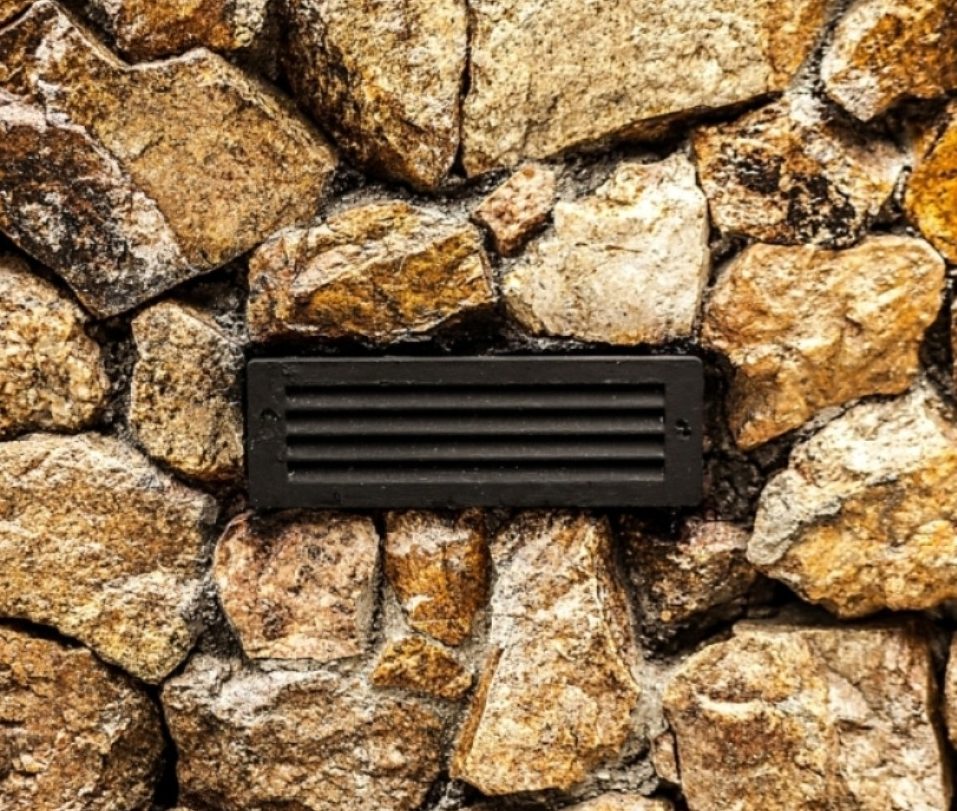

Всички входни/изходни канали трябва да бъдат защитени с решетки, които ще предотвратят попадането на гризачи, домашни животни, птици, насекоми вътре.

Ако на цоколния етаж се е установила аналогична температура и функционирането на естествената изпускателна система е спряло, то в помещението трябва да се инсталира калорифер или друго отоплително устройство. Това ще помогне максимално бързо да се създадат необходимите условия за възобновяване на обмена на въздух.

Изпускателните тръби са способни да осигурят ефективен обмен на въздух на цоколния етаж. Но трябва да помните, че това е по-скъп вариант за създаване на обмен на въздух.

Естествената изпускателна система проявява най-добрите си свойства при поддържане на микроклимата в малки помещения. Затова ако площта на цоколния етаж надвишава 50 м², не трябва да рискувате и да използвате принудителна система за обмен на въздух или смесен вариант.

В противен случай може да не се постигне максимален ефект, което ще доведе до негативни процеси.

Тънкости на устройството на принудителна аспирация

Такъв вид вентилационна система е конструктивно подобен на описаната по-горе естествена. Но различни ги прави наличието на вентилатори и друго допълнително оборудване, което повишава, и то кардинално, ефективността на изпускането в цоколните помещения.

Принудителната вентилация се счита за скъп начин за отстраняване на замърсените въздушни маси.

При все това този недостатък се компенсира от липсата на зависимост от природните условия, сложната конфигурация на сутеренния етаж, грешките, допуснати при изграждането на естествената вентилация. Тоест от всичко, което прави системата неефективна.

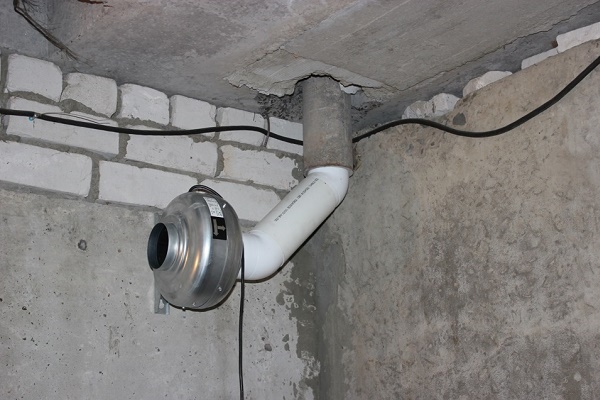

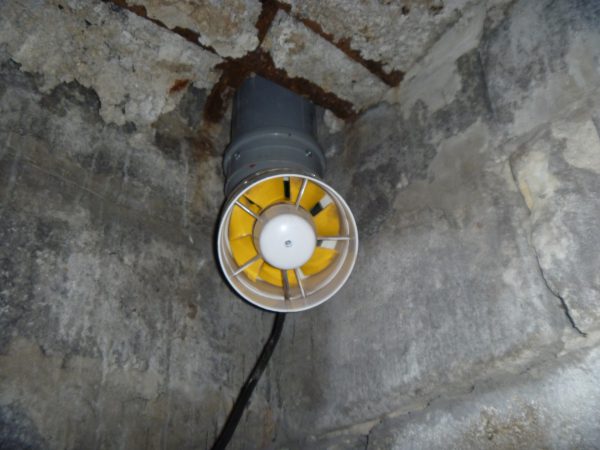

Най-простото принудително изсмукване може да се организира доста лесно – достатъчно е да се монтира канален вентилатор в изходящия въздуховод.

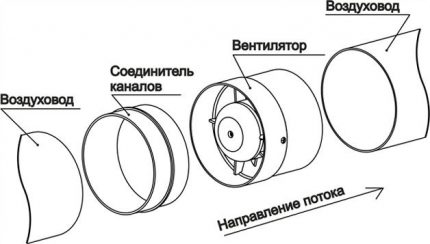

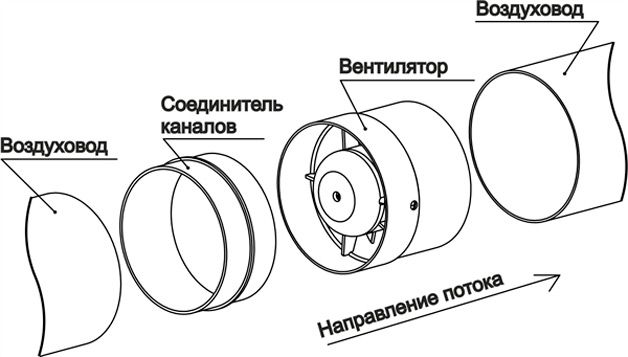

Схемата на принудителното изсмукване е аналогична на естествената (описана по-горе), като разликата е само в наличието на вентилатори. Те се монтират във въздуховодите по начина, показан на картинката.

Ако сутеренният етаж е разделен на няколко помещения и всички те трябва да бъдат принудително вентилирани, то изсмукващото оборудване в една стая ще бъде недостатъчно.

В резултат на това ще се наложи да се излезе от положението по следните начини:

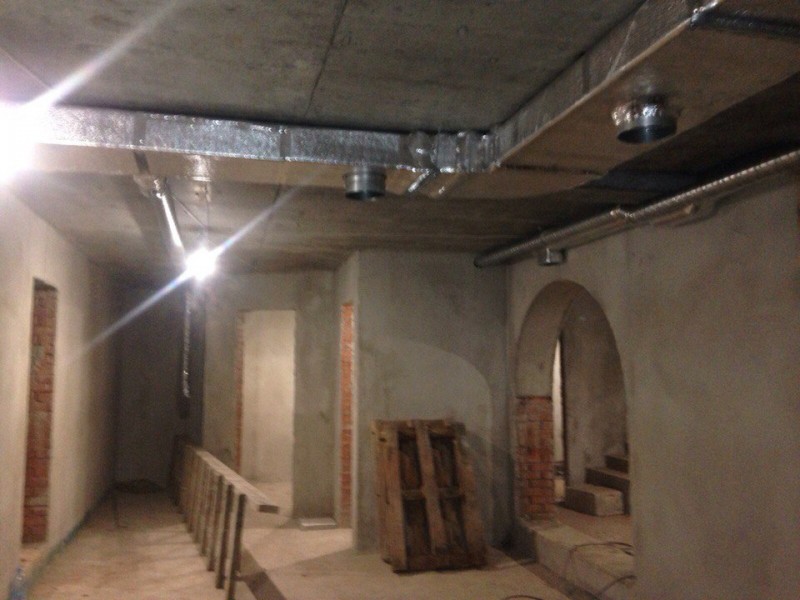

• създаване на въздушни канали, положени под тавана във всички необходими помещения, които се формират от метални или пластмасови тръби;
• инсталиране на изсмукващи и приточни вентилатори.

Приточните вентилатори ще помогнат за решаване на задачата при особено сложни условия. Обикновено те се използват изключително в комплект с изсмукващите.

Принудителната вентилация на необходимия сутеренен етаж се осъществява, ако възможностите на естественото изсмукване са недостатъчни. Например, това се случва, когато площта на етажа е твърде голяма, там има значителна влажност или газообразуване. Но единствената важна разлика на тази технология за въздухообмен от естествената е наличието на канален вентилатор, който повишава ефективността многократно.

Тъй като вентилаторът е основа на качествената вентилация на всяка принудителна система, трябва да се запознаете с технологията за неговия подбор. Защото далеч не всяко изделие ще се справи със задачата, а много дори ще представляват опасност за живота и здравето на потребителите.

Необходимо оборудване за сглобяване на системата

За осигуряване на принудително изсмукване може да се използва следното:

• вентилатори;
• сензори за влажност, по-остарелите им аналози, каквито са хигрометрите.
• термостати;
• калорифери.

Най-често за постигане на желания резултат се използват вентилатори. Най-важната характеристика на такова оборудване е производителността, и тя ще трябва да се изчислява във всеки конкретен случай.

Но това не е трудно, тъй като всичко, което е нужно, е да се използва специална формула за изчисление. Според която оптималната мощност на вентилатора ще бъде производна на строителния обем на необходимото помещение и кратността на обмена на обеми въздух за всеки час.

Производителността на вентилатора за принудителна вентилационна система
е най-важната работна характеристика, от която зависи ефективността. И ако тя е недостатъчна, принудителният въздухообмен се уподобява на обикновения естествен. Освен това такова изделие трябва да бъде безопасно, а ако сутеренът е обитаем, то и безшумно.

Освен това важни работни характеристики на всеки изпускателен вентилатор са: безопасност, безшумност, функционалност. Желателно е да се използва влагоустойчиво устройство.

Сензорите за влажност позволяват да се формира сигнал за включване/изключване на използваното оборудване. Например, на същите вентилатори. Това ще позволи да се отстрани влагата, без да се плаща допълнително за електричество. Вентилационните уреди ще работят в ситуации, когато това е необходимо.

Термостатите са предназначени за поддържане на стабилна температура на сутеренния етаж. Служат за подаване на команден сигнал за включване/изключване на калорифера и друго оборудване, използвано за отопление на подавания въздух.

Това позволява не само да се поддържа зададеният температурен режим, но и да се създава разлика в налягането за осигуряване на необходимата производителност на вентилационната система без вентилатори.

Етапи на монтаж на принудителна система

Изграждането на принудителна вентилационна система се извършва на няколко етапа.

Които включват:

1. Изчисляване на площта на отворите (продухите), техния брой. Посочените операции са аналогични на тези, които се извършват при проектирането на естествената вентилация (изброени по-горе).
2. Изчисляване на производителността на вентилатора.
3. Създаване на въздуховоди при спазване на изискванията, посочени за естествената вентилация.
4. Монтиране на вентилатори и допълнително оборудване при необходимост.
5. Проверка на работоспособността.

Всички изчисления се извършват на етапа на проектиране на сутеренния етаж.

При изграждане на вентилация на сутеренното помещение трябва да се помни, че основната цел на такава процедура – е да се създаде ефективен въздухообмен, без застояли зони. Затова трябва да се спазват нормите на профилния СП, които гласят, че площта на изпускателните отвори не трябва да бъде по-малка от 1/400 от площта на самия етаж. Изключение правят само ситуации с повишен радиационен фон.

Смесени и сложни системи за вентилация

Смесените системи са сред най-производителните, тъй като отчитат особеностите на условията във всяка конкретна ситуация. Те се основават на схемата на обикновената естествена вентилация, описана по-горе, като ефективността се допълва от съвременно допълнително оборудване.

Всяка схема на смесена или сложна вентилационна система предполага наличието на голям брой конструктивни елементи и оборудване.

В този случай типовите решения не са изход от положението. Тъй като се налага да се извършват големи обеми от изчисления във всеки конкретен случай.

Смесените и сложните варианти за въздухообмен са най-ефективни, но и най-скъпи. Те изискват използването на голямо количество допълнително оборудване, включително сложни въздуховоди, които трябва да се използват само в крайни случаи и да се полагат само по време на ремонт на сутеренния етаж

Подобни системи са полезни, когато трябва да се създадат различни условия с вентилационната система в отделните помещения на сутерена.

Например, ако в сутерена има складово помещение, фитнес зала и винарска изба. Тогава на мястото за съхранение може да се използват предимствата на естествената вентилация, а за ефективен въздухообмен във фитнес помещението, вместо продух, трябва да се инсталира изпускателен вентилатор.

А там, където се съхранява вино, което изисква специален режим, освен всичко изброено, е необходимо да се приложи редица допълнително оборудване, което ще помогне за поддържане на стабилен микроклимат.

В помещение с винени рафтове ще са необходими възвратни клапани, които предотвратяват навлизането на външен въздух, климатици, системи за управление и т.н.

Точната схема на смесени или сложни системи се създава във всеки отделен случай, съобразно нуждите. При изграждането трябва да се използват същите технологии и схеми, както при създаването на други видове аспирации.

Ако не са обърнали внимание на вентилацията на сутерена на етапа на проектиране на цялата сграда или просто са допуснали грешка, всичко може да се поправи чрез диамантено пробиване, което ще осигури идеално равна форма на продуха.

Например, ако сутеренният етаж е разделен на няколко помещения, тогава трябва да се помни, че съседните стени са препятствие за движението на въздушните маси. В резултат на това е необходимо създаване на отдушници, въздуховоди и канали.

На нашия сайт има още няколко статии, в които подробно сме разказали за изграждането на вентилация в различни помещения. Препоръчваме за прочит:

1. Вентилация в гаража.
2. Организиране на вентилация на избата.
3. Изграждане на вентилация на парната баня.
4. Вентилация на басейна.
5. Изграждане на вентилационна система на мазето.

Изводи и полезно видео по темата

Видеото ще ви позволи да задълбочите знанията си за изграждане на вентилация на сутерена и създаване на отвори чрез диамантено рязане, което ще помогне да избегнете грешки, водещи до финансови загуби.

Пример за работеща вентилация в сутерена на частна къща:

Въпреки че съществуват няколко разновидности на аспирации, основата на вентилацията на сутеренните помещения е естественият начин. Той осигурява ефективен обмен на въздушни маси за сутерен с площ до 50 м².

Ако обаче размерите на сутеренния етаж са по-големи от посочената стойност или площта е разделена на няколко стаи, ефективността на естествената аспирация ще бъде недостатъчна.

В такива ситуации ще е необходимо модерно оборудване за организиране на принудителна вентилационна система с изграждане на вентилационни канали, оборудвани с вентилатори за ускоряване на процеса на подаване на свеж въздух вместо отстранения, за всяко от помещенията на сутеренния етаж.

Имате ли личен опит с изграждането на вентилационна система на сутеренния етаж? Можете да споделите собствения си опит или да зададете въпроси по темата на статията в разположения по-долу блок.
