Въздушен топлообменник за комин със собствените си ръце: примери за изработка и съвети от майстори

Продуктивността на работата на котела, отоплителната или банската печка може да се повиши, като се монтира на тръбата прост и в същото време ефективен уред – топлообменник. Въпреки това, за неговата продуктивна работа е необходимо да се познават конструктивните особености и правилата за изработка на устройството. Съгласни ли сте?

Ще ви разкажем как да направите топлообменник за комин със собствени ръце. Ще изброим кои модификации са подходящи за самостоятелен монтаж, ще обясним с какво въздушният модел се различава от водния. С оглед на нашите препоръки вие ще можете значително да увеличите топлоотдаването на отоплителните агрегати.

Принцип на работа на въздушния топлообменник

Основното предназначение на топлообменника е да предава енергията от продуктите на горене в комина на топлоносителя, в качеството на който се явява вода или въздух. Монтираните в комините топлообменници (това се отнася за водните модификации) често се наричат економайзери.

Тези устройства събират и предават в помещението топлина, която просто отива в атмосферата, благодарение на което генерираната от печката топлинна енергия се използва максимално. Освен обикновена водопроводна вода понякога се използват и други течности – масло или „антифриз“.

Във връзка с това всички устройства се делят на две големи категории:

• въздушни;
• течни (водни).

Изборът на този или онзи вид зависи от няколко фактора. Най-важните от тях са конфигурацията и материалът на комина, както и характеристиките на самия уред.

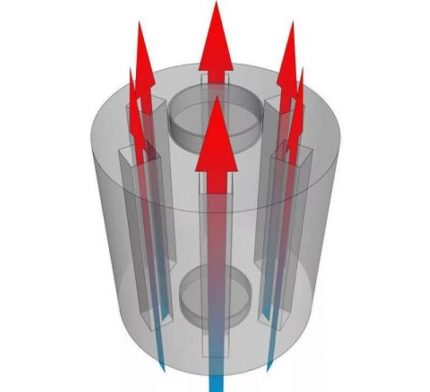

Схема на въздушния топлообменник. Той се счита за по-малко ефективен от течния аналог, но има проста конструкция, което го прави подходящ за самостоятелно изработване.

Да разгледаме как работи въздушният модел. Конструкцията на устройството е проста: здрав корпус с преградено вътрешно пространство. Ролята на преградите играят плочи или тръби, чиято основна функция е да забавят движението на нагретите газове и да насочат топлината в правилната посока.

Някои прегради (клапи) не се запояват, а се правят подвижни. Чрез придвижване/изтегляне на металните плочи може да се регулира силата на тягата, като по този начин се намалява или увеличава производителността на отоплителния уред.

Въздушните топлообменници се наричат конвектори, тъй като работата им се основава на принципа на конвекцията. Студеният въздух от помещението влиза вътре в устройството, където температурата му се повишава под въздействието на горещи димни газове. В нагрято състояние той преминава през друг отвор – обратно в помещението или в отоплителната система.

Видове устройства за комин

Сред въздушните разновидности традиционен модел за самостоятелно изработване е тръбният топлообменник, въпреки че има и много други варианти.

Нека разгледаме основните видове, които са подходящи за монтаж на комина на пещи с продължително горене, малогабаритни буржуйки, пещи на отработено масло. Топлината, която те преобразуват от енергията на продуктите на горене, се нарича суха.

Ако представим схематично вътрешната част на устройствата, тя може да има следните варианти.

Хоризонтално или вертикално разположени тръби, заварени към корпуса на горивната камера. Вертикалното разположение е по-ефективно, тъй като въздухът преминава по-добре през каналите. Материалът на изработка е стомана.

За заваряване към стените могат да се използват фрагменти от тръби с диаметър от 50 мм до 200 мм. Счита се, че формата на сечението – правоъгълна или кръгла – принципно няма значение.

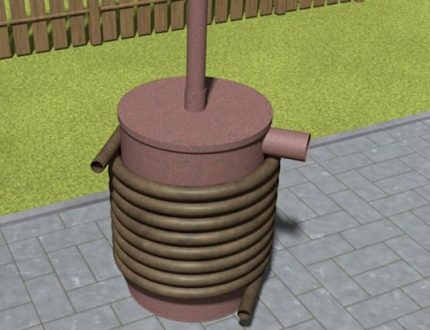

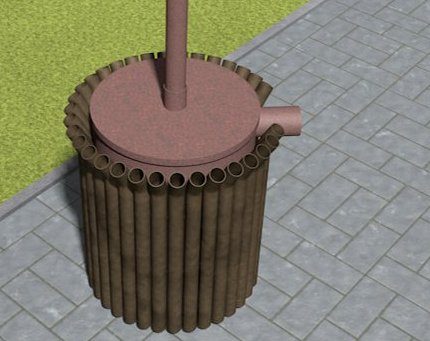

Тръба, обвита около горивната камера. За добра топлоотдаване са достатъчни 2-3 навивки, които е по-добре леко да се раздалечат, за да се увеличи площта на отопление.

Производителността до голяма степен зависи от разликата в нивата на входа и изхода на въздуха. Силата на тягата се определя от температурната разлика, поради което отворът, отговорен за всмукването, често се извежда навън.

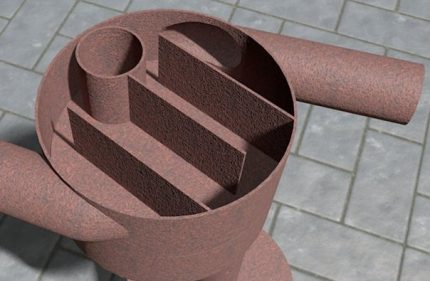

Прегради вътре в корпуса. Своеобразен лабиринт се съставя от метални пластини, монтирани вертикално. Оптималната дебелина на детайлите е от 6 мм до 8 мм.

Входният и изходният отвор на въздуховода трябва да са разположени срещу началото и края на лабиринта. Отгоре се монтира и заварява метален капак, който осигурява херметичност на корпуса.

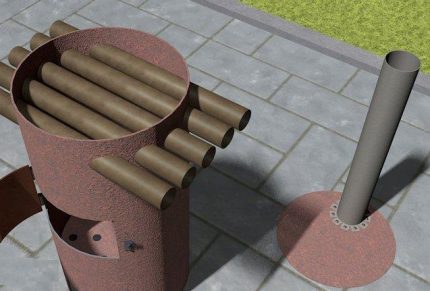

Тръби, преминаващи през горивната камера.

Интегрираната конструкция трябва да се създаде при сглобяването на самоделната пещ, още преди да се заварят стените. Каналите са разположени успоредно, на известно разстояние един от друг. Сечението на тръбите е 50 мм и повече.

При вертикално разположени канали движението на въздуха е по-интензивно, следователно производителността на уреда е увеличена. Но в някои случаи са подходящи устройства с хоризонтално разположени тръби или с прегради. Всеки от изброените модели е подходящ за самостоятелно изработване, ако имате умения за заваряване.

Кой материал е по-добър?

При изграждането на топлообменника се използват метални части – поцинковани листове, газови бутилки, тръби с различен диаметър, чугунени детайли и т.н. Използването на чугун не се препоръчва, защото той, в сравнение със стоманата, е крехък и тежък, което затруднява монтажа му на комина.

Оптималният вариант е аустенитна стомана. Неръждаемата стомана лесно понася термични промени, устойчива е на механични повреди, поддава се на самостоятелна обработка и заваряване.

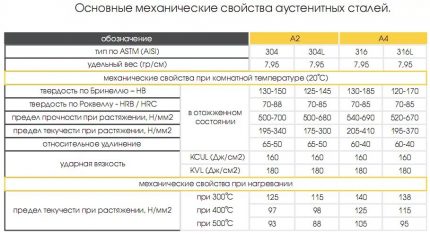

Таблица на основните технически характеристики на аустенитните стомани AISI. Може да се проследи как се променят свойствата на материала от типове 304 (304L) и 316 (316L) при нагряване.

Поцинкованата стомана отстъпва на легираната или аустенитната, тъй като не е предназначена за нагряване. Високотемпературният режим води до отделяне на цинкови оксиди, вредни за здравето, затова ако се планира повишаване на температурата в комина до +419,5 °C, трябва да се откажете от поцинковката. По-добре е да закупите скъп, но безопасен материал.

Варианти за изработка на уреди със собствени ръце

Предлагаме няколко прости за самостоятелно производство проекта, които при желание могат да бъдат направени от метални части с помощта на заваряване и електроинструмент.

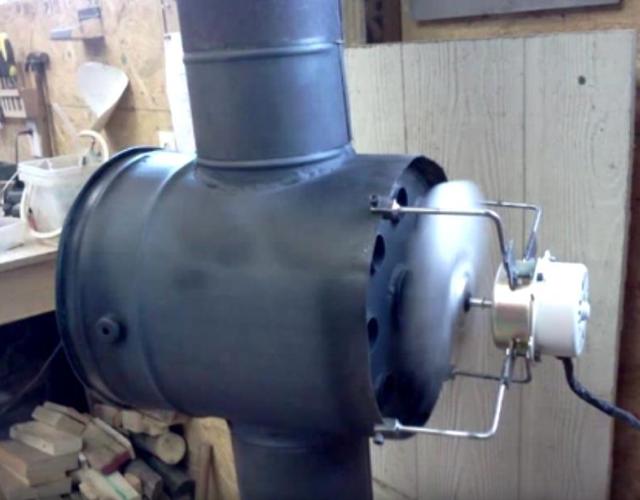

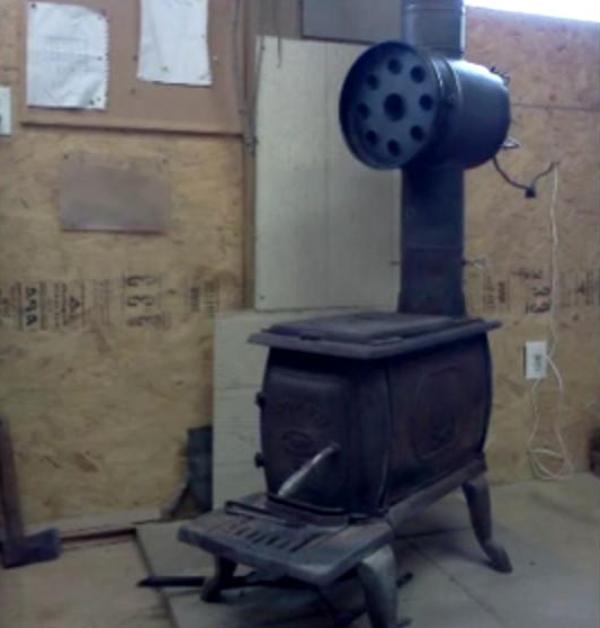

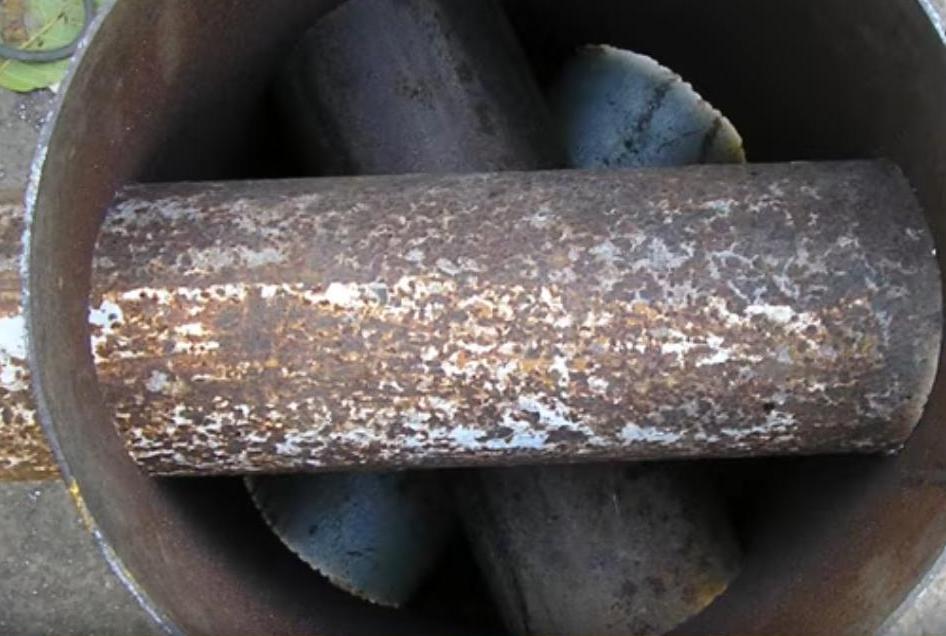

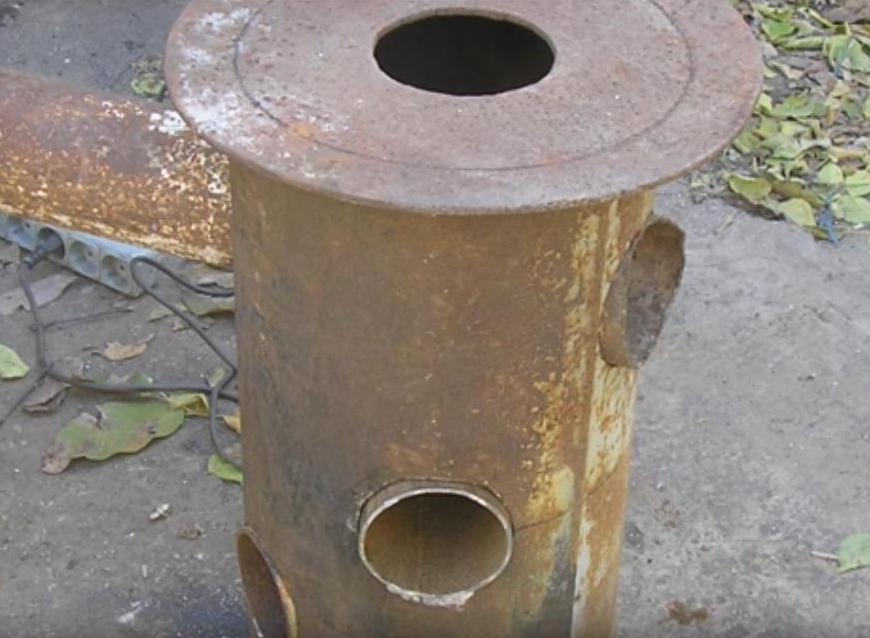

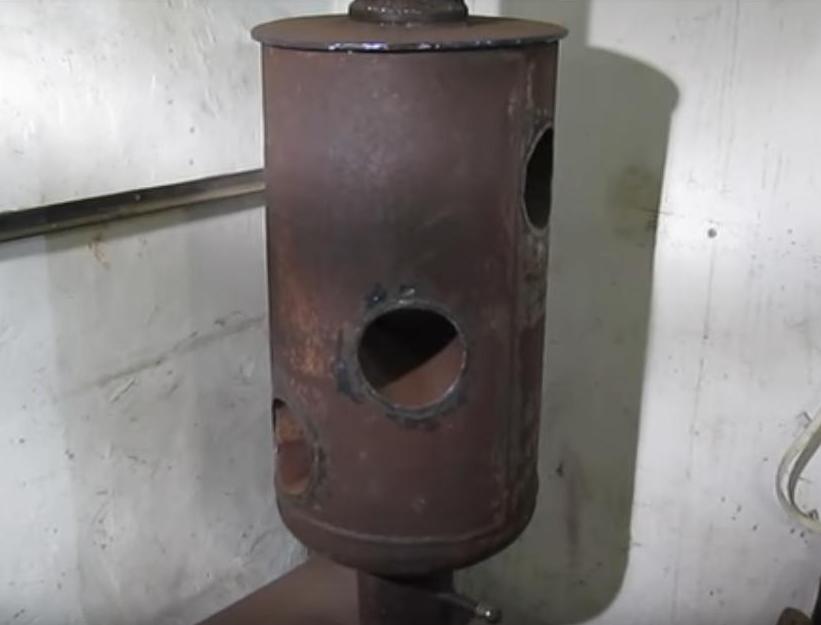

Преглед на топлообменник от газова бутилка

Ако монтирате самоделно устройство на буржуйка, ефективността на отоплението в помещението ще се увеличи с 30-40%. Колкото по-малка е площта на гаража или работилницата, толкова по-висока е продуктивността на работа на уреда.

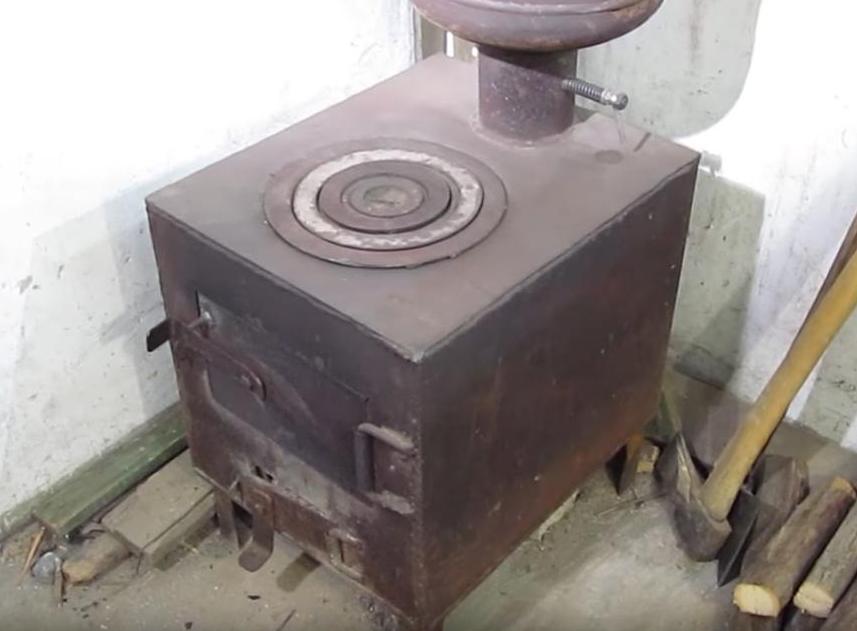

Предлагаме да разгледате вариант, който идеално подхожда за малки печки от тип «буржуйка», активно използвани за отопление на гаражи.

Като цяло от газовата бутилка се получава доста акуратен и производителен топлообменник за печка, отопляваща малко помещение. За да се увеличи още повече ефективността на отоплението без радикална промяна на конструкцията, на тръбите могат да се монтират вентилатори, а броят на тръбите да се увеличи до 4-5.

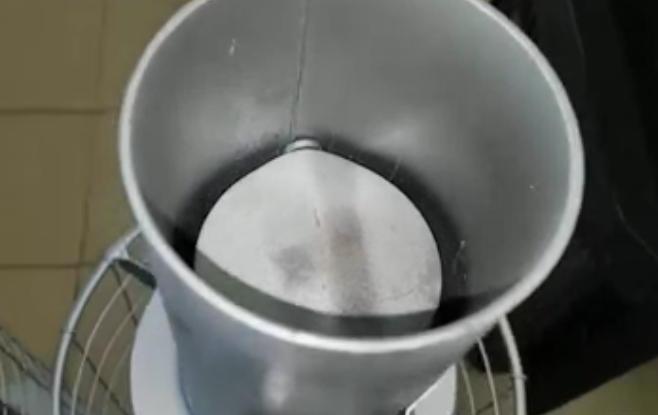

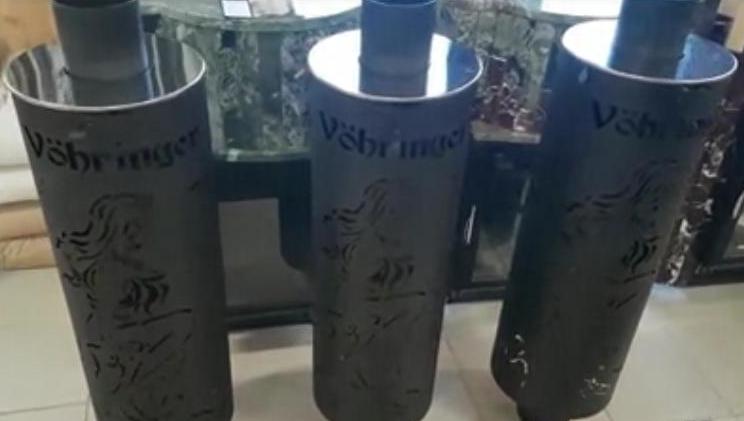

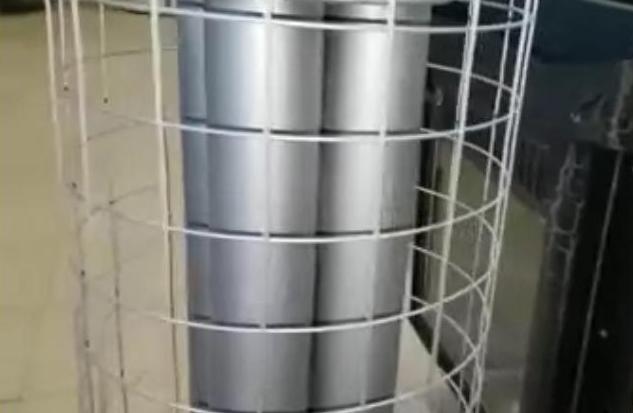

Фотопреглед на економайзера Ферингер

Като образец за изработка могат да служат заводските модели на популярни производители. Например компанията Ферингер, известна с производството на печки, предлага готови комини, които по същество са топлообменници.

Нека разгледаме модели с проста конструкция. Всички части, от които се състоят, могат да се направят самостоятелно.

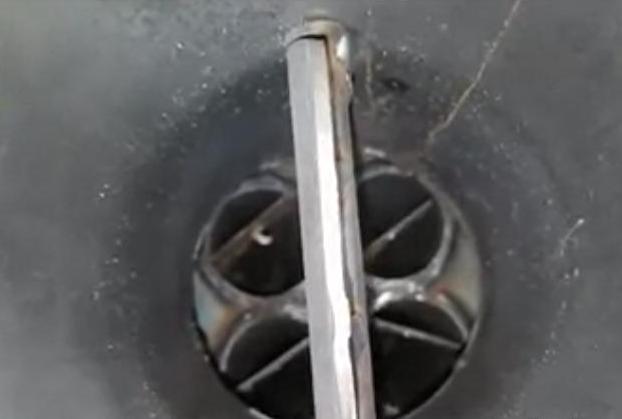

Основната идея, която може да се вземе от напредналите модели Ферингер, – използването на четири тръби вместо една. Ако печката вече е инсталирана в гаража или помощното помещение, махаме част от комина, монтираме вместо него четиритръбен икономайзер – и температурата в помещението веднага се повишава с няколко градуса.

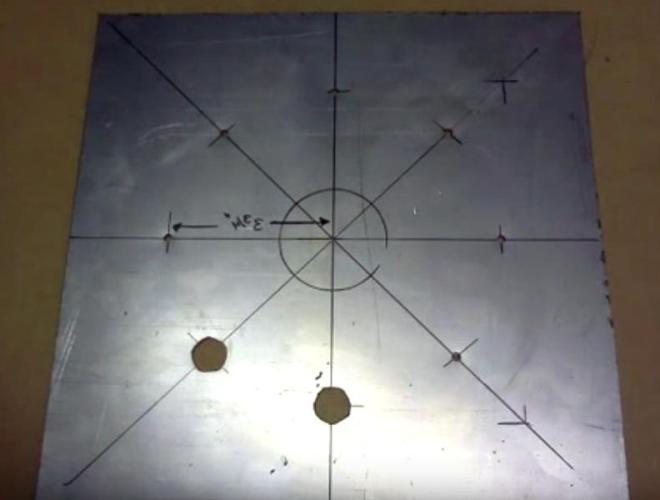

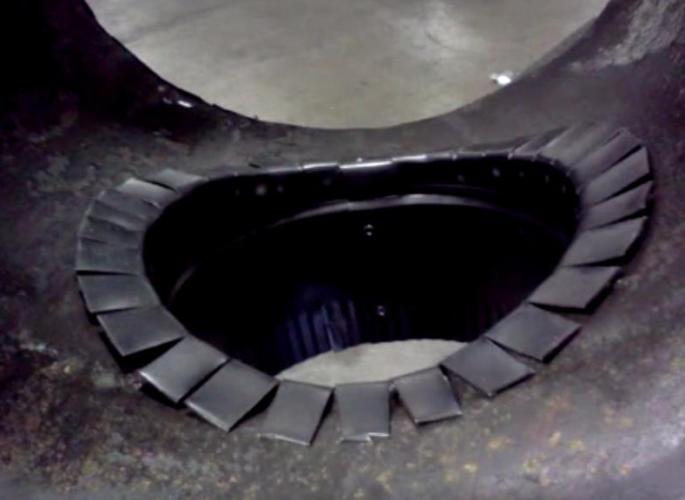

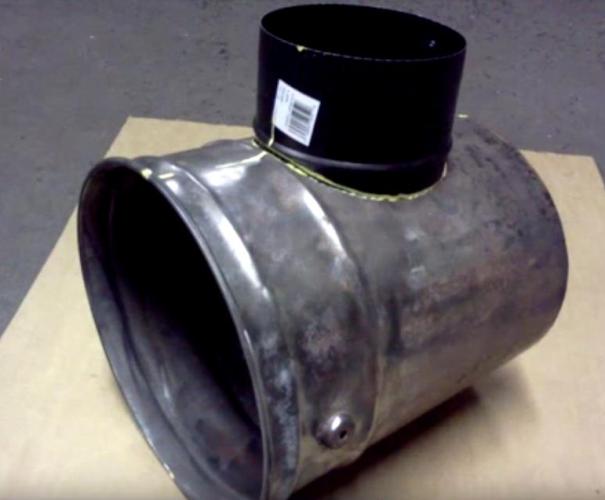

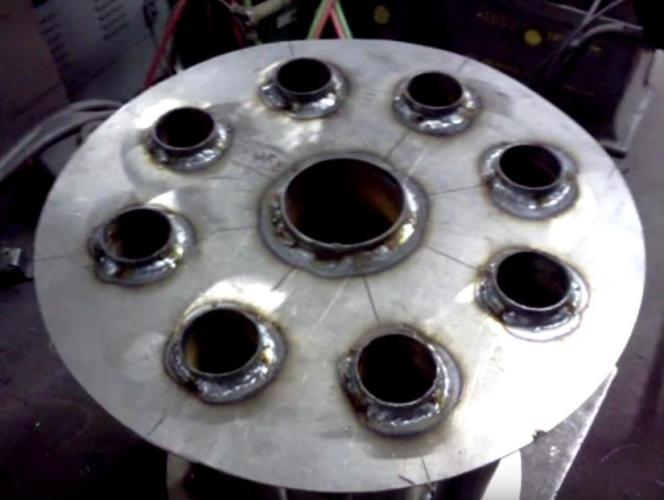

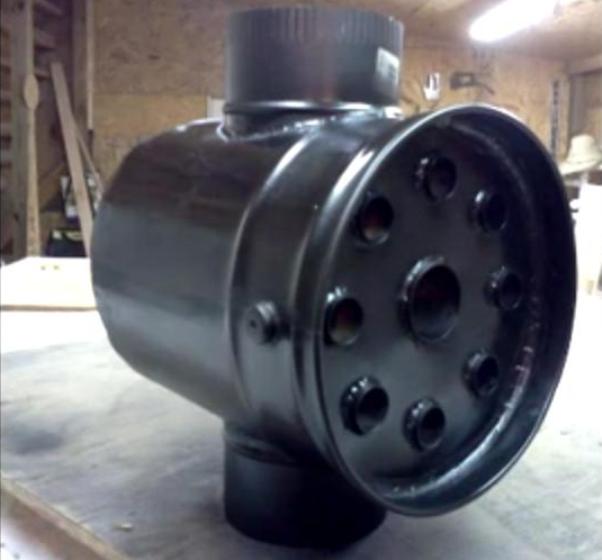

Самоделен въздушен конвектор

Предложеният модел е изцяло изработен от стоманени части. Това е топлообменник, който по габарити е приблизително 1,5 пъти по-обемист от комина.

Той представлява барабан с тръбички, разположени перпендикулярно на коминната тръба. Неръждаемата стомана не е избрана случайно – тя лесно понася високи температури, добре се почиства и не изгаря.

Ще ви трябват:

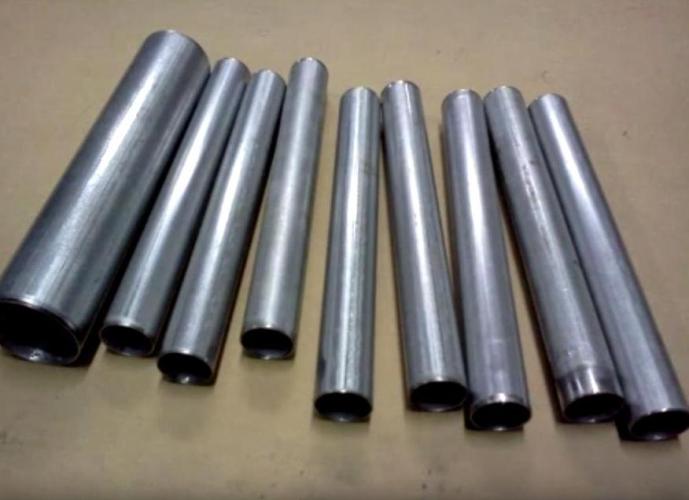

• стоманена тръба с диаметър 30 мм (за изработка на 8 еднакви отсечки);
• фрагмент от тръба 50 мм (за централния канал);
• метален лист с дебелина 2 мм (за изработка на 2 кръгли пластини и кожух);
• Туба от боя с обем 20 л (за преходника към димохода).

Също така е необходимо да подготвите инструмент за рязане и заваряване на метал.

Това е един от най-добрите варианти за въздушен топлообменник за димоход на печка за гараж или помощно помещение. Конструкцията може да се опрости, като вместо тръби се заварят метални прегради, но принципът на действие ще остане същият: нагрятият въздух от димохода ще бъде допълнителен източник на топлина за помещението.

На процеса на изработване на самия димоход за печка-буржуйка е посветена препоръчваната от нас статия. Димната тръба още по време на изработването е добре да се снабди с топлообменник.

Изводи и полезно видео по темата

Няколко видеопрепоръки ще помогнат да разберете по-добре устройството и принципа на работа на домашния топлообменник.

Видео #1. Съвети за изработване на модел от тръби:

Видео #2. Модел от алуминиев профилиран лист:

Видео #3. Прост вариант от налични материали:

Както виждате, за увеличаване на КПД на печката в гаража, помощното помещение или банята не е необходимо да харчите пари за скъпи уреди, а можете да направите ефективно устройство със собствените си ръце. За работата ще са необходими умения за работа с метал и примерна схема на сглобяване.

Знаете ли как да направите оригинален вариант на топлообменник за монтиране на димен комин със собствените си ръце? Имате ли въпроси при запознаването с представената информация или имате полезни сведения за посетителите на сайта и за нас? Моля, пишете коментари в блока по-долу.
