Какво УЗО да поставите в частна къща: пример за подбор + съвети за избор

Трябва внимателно и отговорно да обмислите какво УЗО да поставите в частна къща. Уредът трябва да има необходимата работна мощност и по всички технически параметри да съответства на съществуващата в помещението електрическа система. Как грамотно да изберете защитен елемент, отговарящ на изискванията?

Ние ще ви разкажем как да намерите устройство, което ще функционира коректно продължително време. Избраният модел ще осигури защита на жилището от възникване на пожарни ситуации, ще предпази техниката от прегаряне, а потребителите – от изгаряния и токови удари. Списъкът с най-добрите предложения на пазара ще помогне в избора.

Общо описание и предназначение на уреда

Абревиатурата «УЗО» означава устройство за защитно изключване.

Уредът се използва за такива важни цели като:

• диференциална защита на човека от токови удари в момента на докосване до битов електроуред, оказал се по различни причини под напрежение;
• предпазване на жилищния имот от пожар, провокиран от нискокачествена изолация на вътрешната електрическа инсталация.

От физическа гледна точка, основната функция на апарата се състои в това да предпазва електропреносната мрежа от високи токове на утечка чрез мигновено и пълно изключване на системата в момента на засичане на показатели, надвишаващи максимално допустимите норми.

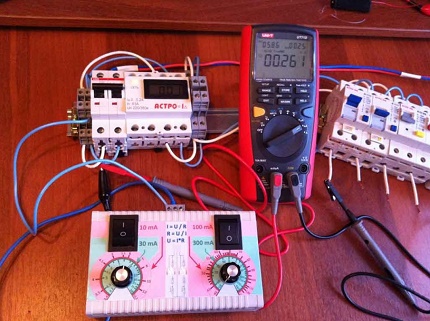

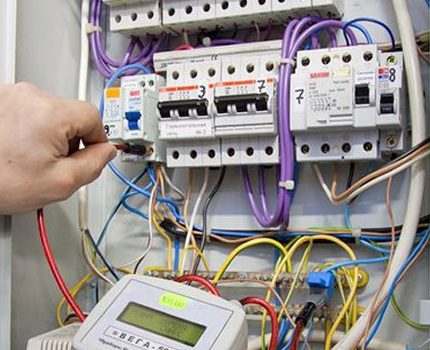

Някои параметри на УЗО, монтирани в табла, могат да се установят с помощта на практичен и удобен мултиметър или индикаторна отвертка

Към инсталирането и използването на модула се предявяват определени изисквания. Да научите за тях ясно и подробно можете в съответните документи, например в последните издания на ПУЕ или в брошури, описващи актуалните към днешна дата серии стандарти за електроинсталации на сгради IEC 60364 и въздействие на електрическия ток върху хората IEC 60479-1.

Конструктивни особености на устройствата

Уредът за защитно изключване не е устроен твърде сложно и се състои само от четири основни работни елемента, като:

• трансформатор на диференциалния ток;
• специален механизъм, отговарящ за прекъсване на включената верига;
• реле от електромагнитен тип;
• проверочен възел.

Противоположните намотки – нула и фаза – се свързват към трансформаторното устройство. При работа на мрежата в нормален стандартен режим, проводниците в областта на трансформаторната сърцевина управляват магнитните потоци, които първоначално имат противоположна посока.

Според типа конструкция, устройствата за защитно изключване се разделят на електромеханични и електронни. Изделията от първия вид представляват опростен тип предпазващ модул и задействат веднага при първоначално фиксиране на токово изтичане, независимо от това какво напрежение има в момента в мрежата.

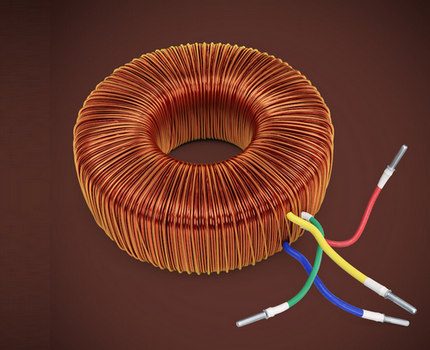

Основният работен компонент на електромеханичното устройство – тороидалната сърцевина с намотки. Когато в отговорната зона на уреда се появи изтичане, във вторичното ниво на намотката възниква напрежение за активиране на релето. Този процес кара механизма да изключи мрежата.

За коректно функциониране устройството не се нуждае от външен източник на захранване. Притежава добра експлоатационна устойчивост, тъй като в конструкцията си няма никакви електронни детайли, способни да се повредят или изгорят при претоварване на мрежата или в резултат на резки скокове на напрежението.

Струва доста евтино и се продава практически във всеки магазин, който предлага асортимент за битови нужди или изграждане на електрически мрежи. Работи надеждно и дълго, без да се нуждае от сложно допълнително обслужване.

УЗО, което е задействало за отваряне на мрежата, не може да се включи веднага. Първо трябва да се намери областта на проблема и да се отстрани. Едва тогава е допустимо да се върне устройството в работно състояние.

УЗО от електронен тип се отнася към по-съвременни контролиращи модули и е оборудвано с чувствителни микрочипове, които реагират на всякакви промени, случващи се в мрежата. Работи дори при условие на спад на вътрешното мрежово напрежение, тъй като трансформаторният елемент „забелязва“ само разликата в токовите потоци.

Основният работен орган е разположената вътре електронна платка със специален усилвател. За коректно функциониране тя непременно се нуждае от захранване, идващо от външната мрежа. Ако в системата има основно напрежение от 220 V – защитното устройство веднага реагира на изтичане и извършва отваряне.

Въпреки по-прогресивното конструкционно устройство, електронните защитни уреди не винаги са способни да изпълняват своите функции. Например, в момента на изгаряне на нулевия проводник в мрежата, те може да не задействат.

Електронният апарат е много чувствителен и в резултат на постоянни скокове на напрежението може да излезе от строя и да загуби защитните си функции, при което външно това няма да бъде забележимо.

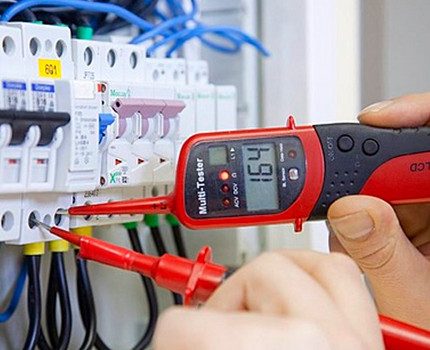

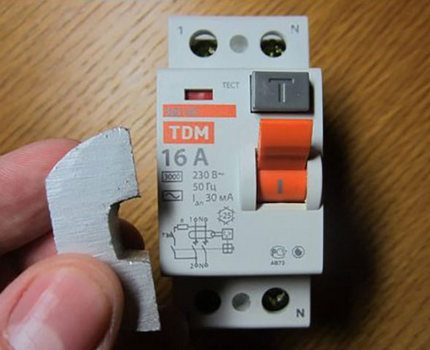

За да не пострадате поради такава ситуация, специалистите настоятелно препоръчват на потребителите ежемесечно да проверяват УЗО за работоспособност, като натискат бутона «Тест», разположен на корпуса на апарата.

Как работи защитният уред?

Свързването на защитния модул към основната електрическа инсталация винаги се осъществява след входния автоматичен прекъсвач и електромера. УЗО с една фаза, предназначено за мрежа със стандартен показател от 220 V, има в конструкцията си 2 работни клеми за нула и фаза. Трифазните агрегати се комплектоват с 4 клеми за 3 фази и обща нула.

Намирайки се в активиран режим, УЗО сравнява параметрите на входящите и изходящите токове и изчислява колко ампера отиват към всички налични в помещението електропотребители. При коректна работа тези показатели по нищо не се различават помежду си.

Понякога УЗО може да сработи без видими причини. Обикновено тази ситуация се провокира от залепване на бутони и разбалансиране на устройството, причинени от прекалено интензивно експлоатационно натоварване или от образувал се конденз.

Разликата в показателите между входящите и изходящите токове ясно показва, че в дома има изтичане на електричество. Понякога то възниква поради контакт на човек с оголен проводник.

УЗО фиксира тази ситуация и веднага обезточва контролирания участък от мрежата, за да защити потребителя от потенциално възможен токов удар, изгаряне и други битови травми, свързани с електричеството.

Най-ниският праг, при който сработва устройството за защитно изключване, е 30 mA. Този показател се нарича ниво на неотпускане, при което човек усеща рязък токов удар, но все още може да пусне предмета, намиращ се под напрежение.

При променливо напрежение 220 V с честота 50 Hz ток с обем от 30 милиампера се усеща вече много силно и предизвиква конвулсивно свиване на работните мускули. В такъв момент потребителят физически не може да разтвори пръстите си и да отхвърли настрана детайл или проводник, намиращи се под високо напрежение.

Всичко това води до опасни ситуации, заплашващи не само здравето, но и живота. Да предотврати тези неприятности може само грамотно подбрано и коректно инсталирано УЗО.

Класификация по принцип на функциониране

Всички защитни устройства, предлагащи се днес на пазара на съпътстващо електрическо оборудване и аксесоари, се различават едно от друго по типа на работа. Модулите AC се монтират в системи, предназначени за предпазване на битовата техника от скокообразно или бавно нарастващо напрежение и сработват при променлив ток.

Изделията A улавят постоянен пулсиращ ток, нарастващ скокообразно, и реагират именно на него. Обикновено се поставят в домове за индивидуална защита от колебания и изгаряне на перални машини, телевизори и съдомиялни. Имат конструктивно сложно устройство и струват значително по-скъпо от останалите елементи от този клас.

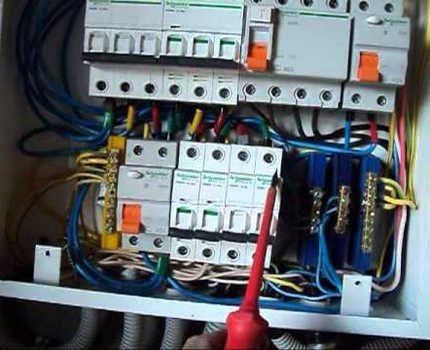

Най-удобното място за разполагане на УЗО в жилищна къща е зоната близо до източника на електрозахранване. Специалистите препоръчват устройството да се постави непосредствено до общия електромер.

Апаратите от тип B не са подходящи за домове и други жилищни помещения. Тяхната област на функциониране са предприятия и производствени цехове с голямо количество електронно оборудване.

Селективните устройства S и G задействат след 1-4 секунди след установяване на изтичане. Обикновено се внедряват в мрежи, където в една електролиния присъстват няколко защитни устройства.

Основни параметри за избор на изделие

Изборът на УЗО трябва да бъде в точно съответствие с основните работни показатели на електрическата система в къщата.

Твърде силна защита, която надвишава мощността на всички домакински уреди на собствениците, в бъдеще няма да се справи със задачата и няма да може да защити потребителя и жилището от пожароопасни ситуации, тъй като няма да засече опасно изтичане.

По-добре е да закупите УЗО с малък резерв. В противен случай появата на нов домакински уред в къщата ще предизвика претоварване и ще доведе до постоянно задействане на защитното устройство.

Устройство, проектирано да задейства при относително малки превишения, просто няма да издържи на елементарния товар. Освен това ще започне да задейства твърде често, причинявайки по този начин много неудобства на собствениците на жилището.

Избор по тип на мрежовото напрежение

Напрежение 220 V е класически показател, актуален за еднофазни мрежи, използвани за електрозахранване на стандартни потребители. Нормално допустимото отклонение от показателя е в границите на +/-5%.

Според тези данни диапазонът на напрежение от 209 до 231 V се счита за оптимален и не оказва допълнително натоварване на системата и свързаните към нея устройства.

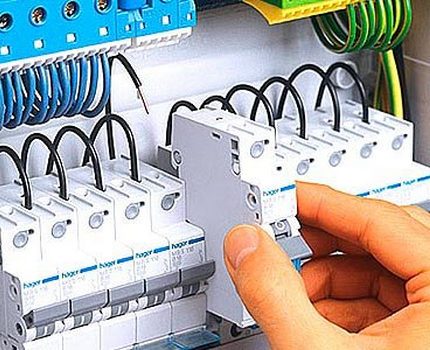

Ако от разпределителното табло излизат няколко електрически клона, трябва да се оборудва всяка една от тях с отделно УЗО. Това ще доведе до допълнителни разходи, но при проблеми и задействане на устройството на една линия, всички останали ще могат да продължат да работят в нормален режим.

За защита на такава мрежа, обикновено положена в малка къща, се използва просто УЗО, проектирано за свързване към еднофазна мрежа и за незначителни скокове на напрежението и коректна работа с наличните в къщата автоматични прекъсвачи.

Показателят мощност на защитното устройство трябва да надвишава общата сумарна мощност на всички домакински уреди в жилищните помещения с един порядък.

В големи къщи с голямо количество домакински уреди и наличие на специфични електроуреди, осигуряващи жизнедеятелността на помещението, често се използва по-мощна и експлоатационно устойчива трифазна мрежа 380 V.

За нея се прилага специално защитно устройство, малко по-различно по конфигурация от стандартния еднофазен. Нивото на прага на задействане на такъв продукт е много високо. Поставя се в специален табло. В таблото УЗО и автомати се разполагат в определен ред според предназначението и правилата на селективност.

Разпределителят, независимо от етажността на сградата, винаги се намира долу в района на входа на къщата. На него, като правило, се монтира «S»-защита с определено време на закъснение и показател на ток на утечка в размер на 100 mA.

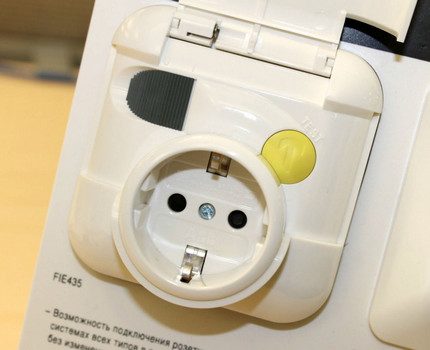

За да се избегнат фалшиви задействания на устройството, в някои стаи, където инсталацията е остаряла и е изслужила срока си, се монтира вградено в контакта УЗО. Такъв прибор контролира нивото на токовия поток при активиране на битова или осветителна техника и намалява натоварването на системата.

Електролиниите по етажите, жилищните стаи, техническите помещения, кухните и санитарните възли се прокарват от входния автомат. В отделни помещения, където, според изискването за пожарна безопасност, токът на утечка не може да надвишава 30 mA, се поставя индивидуален еднофазен защитен агрегат.

Брой полюси на уредите

Наличието на определен брой полюси при предпазните устройства също е важен критерий за избор. Двуполюсните изделия се прилагат само в еднофазни мрежи, където се изисква да се свържат една работна фаза и нула.

Ако еднофазната мрежа е оборудвана със система за заземяване, то инсталирането на УЗО се извършва по схемите, приведени в препоръчваната от нас статия. В нея подробно са описани вариантите и правилата за свързване на защитното средство към фаза, заземяване и нула.

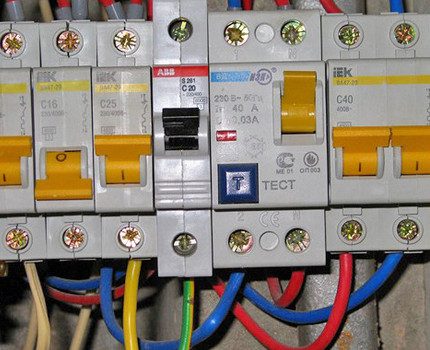

Разполагайки се в обикновени електрически табла, УЗО с два полюса заемат две места по общоприетия стандарт DIN. За коректна работа на четириполюсно устройство са необходими 4 места.

В системи от трифазен тип с базово напрежение 380 V се използват агрегати с четири действащи полюса, предназначени за активиране на нулата и три фази.

Ниво на пропускателния ток

Пропускателният или номиналният ток на УЗО пряко зависи от количеството и сумарната мощност на включените към електрическата мрежа уреди и оборудване.

За да може входното защитно устройство да работи коректно и да не избива фазата, когато потребителят едновременно активира няколко единици битова техника, този показател трябва да бъде изчислен за всички консумиращи енергиен ресурс модули, които са налични в къщата.

Най-разпространените изделия, използвани в бита, имат обозначение от 16, 20, 25, 32, 40, 63, 80 и 100 ампера. За защитните агрегати от линеен тип работната мощност се изчислява въз основа на количеството електроизделия, свързани към всеки отделен клон.

Производителите, за удобство при избора, маркират предпазните елементи с цифри, обозначаващи максималния размер на пропускателния ток в ампери.

Разлика в големината на тока на утечка

Токът на утечка е определена стойност, при достигането на която УЗО разкъсва електрическата верига и спира захранването на уредите. Този краен праг се нарича номинал и при различните защитни устройства обикновено е 10, 30, 100, 300 и 500 mA. Как се инсталира селективно УЗО, ще научите от следващата статия, с чието съдържание ви съветваме да се запознаете.

Оптимален за малки частни домове се счита агрегат от 30 mA. Той се справя отлично с възложената задача и изключва линията при откриване на утечка, която не представлява опасност за човешкия живот.

Изделията с по-малък номинал са прекалено чувствителни и ще деактивират захранването на уредите с енергиен ресурс при най-незначително мрежово колебание. Съществуват и други причини за изключване на УЗО, за които трябва да знае внимателният собственик.

Най-добри производители на УЗО

Пазарът на съвременно автоматично оборудване, предназначено за контрол и управление на електрически системи, преживява период на активен растеж. Утвърдени производители и обещаващи новодошли се стремят да предложат на клиента максимално качествена продукция с добър функционал.

Автоматична продукция ABB

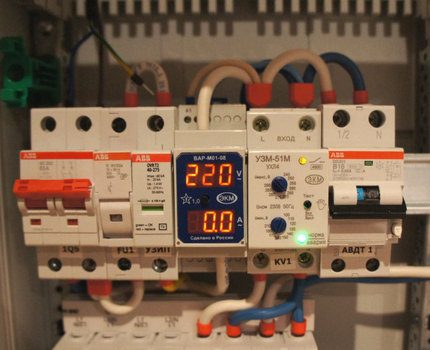

Швейцарско-шведската фирма ABB в този сегмент уверено държи позицията на лидер вече не една година. Устройствата за защитно изключване, произведени в производствените мощности на компанията, се считат за много надеждни, издръжливи и напълно безопасни.

При това те по всички параметри отговарят на най-новите изисквания, предявявани в ЕС към оборудването и аксесоарите от този тип.

Модулите на концерна ABB струват повече от аналогични устройства на местното производство. Въпреки това, специалистите твърдят, че всички разходи са напълно оправдани, тъй като УЗО на тази марка многократно превъзхождат по всички параметри аналогичните устройства на други търговски марки.

При изработката на своите уреди, компанията използва иновационни материали и детали с непревзойдено висока експлоатационна устойчивост. Гамата от модели е много широка и задоволява потребностите на електросистеми с всякаква мощност и сложност.

Какво предлага на потребителите IEK

Компания IEK е водещ местен производител и доставчик на изделия за осветителна и електротехническа продукция. На пазара на Русия и постсъветското пространство успешно работи вече повече от 17 години. Създава разнообразно качествено оборудване и осигурява на своите стоки удължена гаранция.

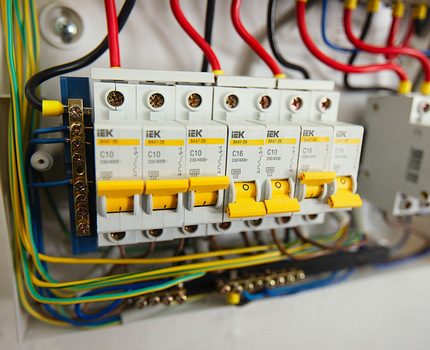

Агрегатите за защитно изключване от IEK се ползват с голямо търсене на територията на Украйна, Русия и Беларус благодарение на съчетанието на оптимално качество и достъпна цена. Изделията влизат в линията на бюджетни стоки и позволяват да се обезпечи безопасността на електросистемата за разумни пари.

Продукцията на IEK се продава много добре благодарение на цената, която е значително по-ниска от стойността на изделията на световните марки.

Всеки уред напълно отговаря на заявените характеристики и при правилна експлоатация в условията, описани от производителя, винаги изпълнява предвидения срок.

Вярно е, че купувачите понякога се оплакват, че уредите имат слаб пластмасов корпус, който може да се напука или да се разпадне в случай на прекалено затягане с притискащи винтове, и често издават бръмчене, дори когато върху тях се поставя много малко натоварване. Но въпреки тези недостатъци, те практически не влияят на оборота на IEK, който от година на година само се увеличава.

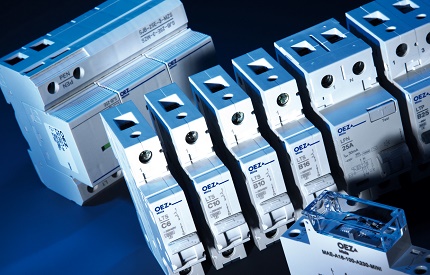

Нюанси на изделията на предприятие Контактор

Заводът Контактор е сред най-големите производства, които се занимават с производство на електротехнически изделия и свързани части на територията на Русия. От 2007 година влиза в група компании, на които принадлежи известният френски бранд Легранд. Концернът специализира в създаването на осветителна и електротехника.

Електриците и електромонтажниците се изказват много добре за стоките на завода Контактор и ги наричат едни от най-качествените, надеждни и дълготрайни сред изделията на бюджетни руски търговски марки.

Особеността на продукцията на завода се състои в това, че я правят точно така, както и в европейските предприятия на Легранд, а стойността не надвишава цената на аналогични уреди от местно производство.

Класическо решение за инсталиране

Разбира се, във всеки отделен случай УЗО се подбира, като се вземат предвид индивидуалните особености на електросистемата и наличните в жилищното помещение предмети на битовата техника. Обаче има и универсален вариант, подходящ за повечето средностатистически домове.

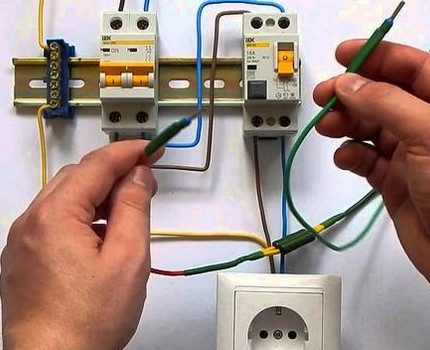

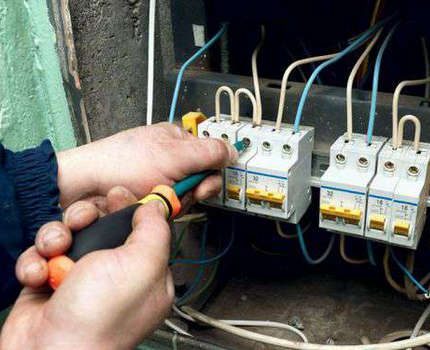

Всички работи по инсталирането на УЗО трябва да се извършват при изключено електричество и със стриктно спазване на основните правила за безопасност.

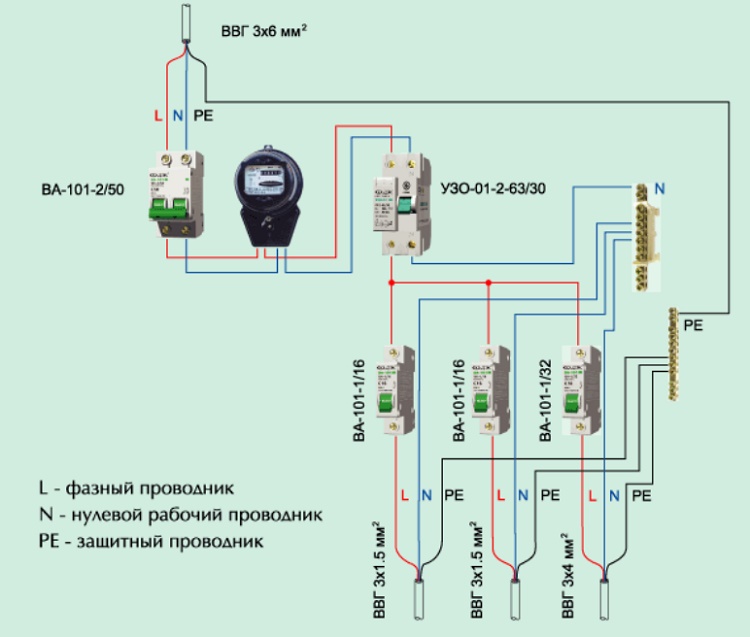

В действителност схемата изглежда по следния начин: след входящия автомат първи се поставя апарат за защита 100 мА. Изходящите линии, които разпределят токовия поток директно по етажите и стаите, се предпазват от по-чувствителни уреди с показател 30 мА.

На линията, която подава електричество към уредите, разположени в помещения с повишено ниво на влажност, например, в тоалетната, банята или кухнята, се поставя устройство за защита 10 мА с номинален ток, не по-малък по ниво от тока на автомата, монтиран пред самото УЗО.

С какво се различава устройството за защитно изключване от “най-близкия съратник”, диференциалния автомат, ще научите, като прочетете препоръчаната от нас статия. В нея подробно е разгледана непроста, но много интересна тема.

Изводи и полезно видео по темата

Какво е УЗО, за какво служи и как правилно да се монтира този уред в частен дом:

Правила за избор на УЗО за жилищни частни домове по показател диференциален ток и дължина на електропроводката. Подробно обяснение на процеса от професионален майстор:

Монтирането на УЗО в частен дом няма да изисква значителни материални вложения от собствениците, но ще повиши безопасността на електросистемата, ще защити живеещите от токови удари и изгаряния, а имота ще предпази от пожари.

За да работи уредът съвестно, по-добре е да изберете надеждно изделие от популярна марка, а не китайско безлико. Тук няма да успеете да спестите, но резултатът от работата на фирмения модул ще бъде многократно по-висок, отколкото при евтин аналог.

Разкажете как подбрахте устройство за защитно изключване за монтаж в таблото на вила. Споделете полезни сведения, които могат да бъдат полезни на посетителите на сайта. Оставяйте, моля, коментари в раздела по-долу, задавайте въпроси, публикувайте снимки по темата на статията.
