Вентилация на помещение с газоизползващо оборудване: норми за проектиране + правила за устройство

Газовите уреди все по-често се използват не само в промишлени сгради, но и в частни домове или апартаменти. Това могат да бъдат както битови печки, така и бойлери, отоплителни котли, инсталирани в кухни или котелни помещения.

Съгласете се, правилно проектираната вентилация на помещение с газово оборудване, създаваща непрекъсната циркулация на въздуха, може да осигури безопасност и коректна работа на оборудването. А неспазването на нормативните изисквания и правилата за експлоатация може да доведе до опасност за човешкия живот.

По-нататък ще разкажем как се обустройва вентилацията в помещения с различно газово оборудване и какво е необходимо за нейното обустройване.

Нормативни изисквания за рециркулация на въздуха

Във всякакви помещения с газово оборудване трябва да бъде предвидена естествена, действаща непрекъснато вентилация, осигуряваща минимум трикратен въздухообмен за 1 час. Скоростта на циркулация на въздушните маси се измерва с анемометър.

Преди пускането на газовите уреди е необходимо да се увеличи постъпването на въздух в помещението. Некачествената вентилация води до натрупване на въглероден оксид, което води не само до намаляване на производителността на устройството, но и до отравяния.

Необходимото количество постъпващ кислород за помещения, където се използва газово оборудване, може да се изчисли по формулата:

L = N x V, където

L – разход на въздух, м3/ч;

N – нормирана кратност на въздухообмена (за помещения с газово оборудване този показател = 3);

V – обем на помещението, м3.

Нормите за въздухообмен са регламентирани от СП-60.13330.2016, ГОСТ-Р-ЕН-13779-2007, ГОСТ-22270-2018. Те се отнасят за проектиране на нови, реконструирани и разширявани системи за газоснабдяване.

Ключовите правила са предписани от следните точки:

• при монтажа на газови котли е важно да се вземат предвид изискванията не само към самата котелна, но и нормите за осигуряване на работата на вентилационната система;
• Газопроводите не могат да пресичат вентилационни канали;
• Всички помещения, в които излизат камерите на отоплителни и готварски газови печки, трябва да бъдат оборудвани с изпускателен вентилационен канал. Допуска се алтернатива – прозорец, капак или врата, които водят към необитаемо помещение;
• При инсталиране на газов калорифер или камина е необходимо да се предвиди устройство за изпускателна вентилация;
• Ако в заведение за обществено хранене е инсталирана група газови устройства, разположени близо едно до друго, се допуска използването на един вентилационен чадър с последващо врязване в сборния димоход с изпускателен вентилатор;
• Вентилационната система в промишлени цехове, котелни, селскостопански предприятия, производствени сгради за битово обслужване трябва да съответства на строителните норми и изисквания според типа на оборудваното вътре производство.

Допълнителни изисквания за проектиране на вентилация в сгради от тази група не се предявяват.

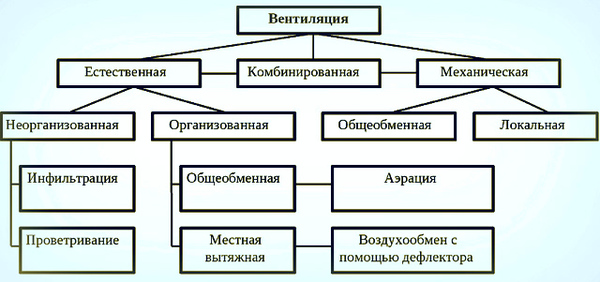

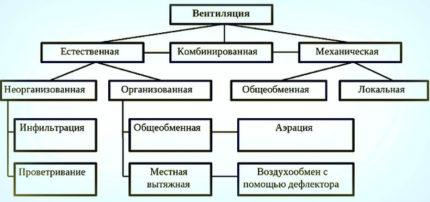

След изучаване на спецификата на помещението и анализиране на предимствата и недостатъците на всеки от видовете вентилационни системи, може да се избере оптималният вариант за определена сграда.

Параметрите на рециркулация на въздуха в помещенията трябва да се изчисляват въз основа на максимално допустимите концентрации на NO2 и CO2 в работната зона. Изпускателните устройства трябва да се разполагат над горелките, а приточните системи – извън зоната на излъчване.

Помещения с повишена степен на взривоопасност (категория А) трябва да бъдат оборудвани с механична система за приточно-изпускателна вентилация. Горните нива на тези помещения трябва да се оборудват с естествена вентилация с дефлектори. В неработно време е възможно използването само на естествена или смесена вентилация.

В помещения от категория А с работа с втечнен газ принудителната вентилация трябва да осигурява рециркулация както в горната, така и в долната зона. Отворите на системата трябва да се разполагат на ниво 30 см от пода.

Проектирането на аварийна вентилационна система трябва да се извършва съгласно нормите «СП-60.13330.2016» (т. 7.6). Нейното пускане трябва да става в автоматичен режим, веднага щом уредите сигнализират за превишаване на максимално допустимата концентрация на газ вътре в помещението.

За опасна концентрация на газ във въздуха се счита показател над 20% от долната концентрационна граница на запалимост.

Вентилация в помещения с газово оборудване

Проектирането на вентилационна система, предназначена за малки битови помещения с котел или газова печка, няма да предизвика трудности. С него може да се справите самостоятелно.

Устройство на смукателна вентилация

Действието на изпускателната вентилация е насочено към отстраняване на замърсения въздух от помещението.

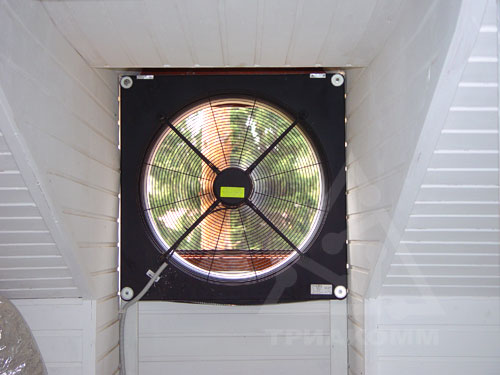

За нейното инсталиране ще са необходими следните компоненти: вентилатор, въздуховод, вентилационна решетка.

През лятото ефективността на смукателната вентилационна система спада. Производителността ѝ може да се увеличи чрез допълнителни отвори в рамките на вратите и отваряне на прозорци за проветряване.

Когато избирате вентилатор, се препоръчва да предпочетете устройства с обратна клапа. Това ще предпази от проникване на въздух отвън в помещението.

Въздуховодите представляват тръба, изработена от PVC или други материали. Диаметърът ѝ трябва да съвпада с размера на вентилатора.

Когато избирате вентилационна решетка, трябва да обърнете внимание, че в момента в продажба има множество модели, които се различават по размер, изпълнение и дизайн. Затова е лесно да изберете вариант, който идеално подхожда на стила на помещението.

Приточна система за рециркулация

Приточното оборудване осигурява подаването на свеж кислород в помещението с газови уреди. Основният елемент на такава система е приточната инсталация.

Нейната функция се състои в подаването на кислород отвън. В момента на преминаване през нея въздухът се филтрира, загрява или охлажда, ако устройството е допълнително оборудвано с рекуператор.

За битови нужди ще подхождат инсталации с ниска мощност. Основното предимство на този вид вентилация е безшумността и комфортът при експлоатация. Най-простият пример е приточният вентилатор.

Производителността на приточната вентилационна система зависи пряко от правилността на изчисленията, техническите характеристики на оборудването и особеностите на конструкцията на помещението.

Приточните системи се делят на следните категории:

1. Електрическо устройство за проветряване. Осигурява не само филтрация на постъпващия кислород, но и неговото подгряване.
2. Стенен приточен клапан. Може да работи в автоматичен режим и да има допълнителна опция за филтрация на кислорода. За монтажа ще е необходимо да се направи проходен отвор в стената на сградата.

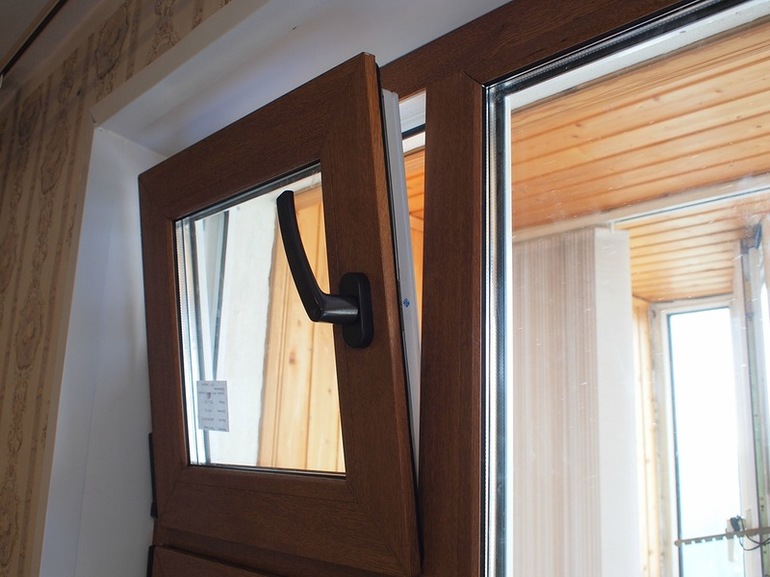

3. Прозоречен приточен клапан. Може да бъде както механичен, така и автоматичен. Монтира се в крилото на пластмасовия прозорец. Недостатък – вероятност от заледяване при екстремно ниски температури.

Всички изброени видове приточна вентилация са лесни за сглобяване и експлоатация. Конструкцията може да се инсталира самостоятелно.

Допълнителни изисквания към приточната система се поставят за помещения, оборудвани с пластмасови прозорци, които се затварят херметично.

Необходимата мощност на смукателната система се изчислява по следната формула:

М = О х 10, където

O – обемът на въздуха, който се изчислява по следния начин:

О = H х L х S.

H – височина на помещението, L – дължина, S – ширина.

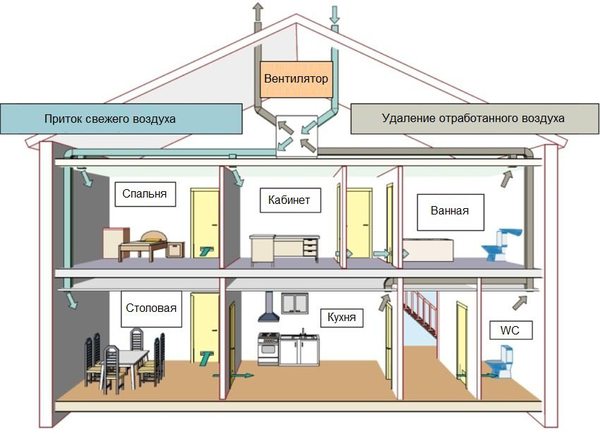

Приточно-смукателна система за рециркулация

Системата за смесена вентилация осигурява едновременно изтичане на отработен кислород и постъпване на свеж въздух в помещението. Най-често се използва в големи обекти и къщи, чиято обща площ надвишава 100 m² .

Инсталациите, оборудвани с рекуператор, ще позволят намаляване на разхода на гориво до 90% благодарение на загряване на входящия въздушен поток.

Приточно-смукателната вентилационна система е най-рационалният тип, осигуряващ правилен микроклимат в помещенията. Отстраняването на отработения въздух трябва да се осъществява чрез битовите помещения.

За удобство при монтажа комбинираните системи могат да имат вертикална, хоризонтална или универсална ориентация. Монтажът се извършва след завършване на мазилката и шпакловката на стените, но преди монтажа на таванното покритие, тъй като цялата инфраструктура ще бъде скрита под него.

Като правило, в приточно-смукателната система влизат следните компоненти: клапан за въздухозабор, пречистващ въздушен филтър, калорифер, рекуператор, блок за охлаждане, външна решетка.

Вентилация на помещения сгазоизползващооборудване

Помещенията с газово оборудване трябва да бъдат оборудвани с изпускателен вентилационен канал. Освен това, в долната част на вратата или стената на съседното помещение, с изключение на жилищните, е необходимо да се направят отвори, затворени с решетка.

Това ще допринесе за допълнителна циркулация на въздуха. Допуска се използването на пролуките между пода и вратата (сечение min 2 см²).

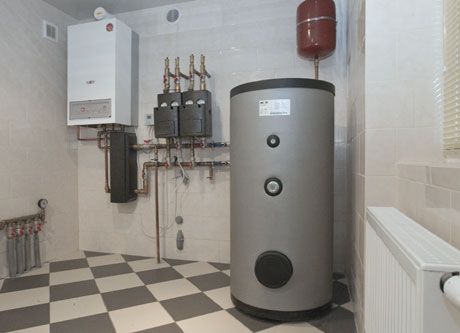

Вентилация на газова котелна – основни изисквания

Обратната тяга допринася за разпространение на продуктите от горенето, затова тя не се допуска в помещения, оборудвани с вентилационна система. Схемата на циркулация на кислород в котелната се изчислява въз основа на типа и мощността на инсталираното оборудване.

Разположението на вентилационните устройства трябва да се проектира, като се вземе предвид технологичната документация на инсталиращото се газово оборудване. Системите за отвеждане и подаване на кислород трябва да бъдат разположени на противоположните стени от газоизползващото оборудване.

Основни изисквания към вентилационната система в газовата котелна:

1. Вентилационната система трябва да осигурява трикратен въздухообмен на час.
2. Подаването на въздух се осъществява посредством специални отвори и канали.
3. Вентилацията на котелната влиза в общата система на къщата. Устройствата за отвеждане на отработения въздух трябва да бъдат разположени в горните зони на стените на помещението с котела или на тавана.

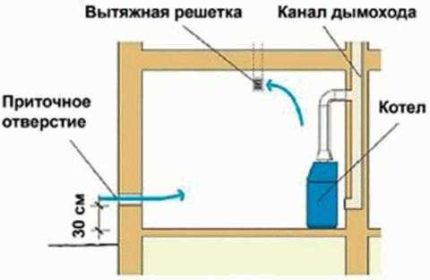

4. При подаване на кислород отвътре ще е необходимо да се осигури приток през отвор с напречно сечение 30 см² на 1 kW мощност на оборудването. Ако въздушната тяга е външна – отвор с напречно сечение min 8 см².
5. Газовото оборудване трябва да се монтира до стената с луфт от 10 см.

Освен това, струва си да запомните, че приточно-смукателните устройства трябва да се разполагат в противоположната част на помещението.

Вентилация в помещение с газов котел

Основното изискване към вентилационните системи в обекти с газови котли или готварски печки е практически идентично. Котлите с камера на горене от затворен тип се оборудват с коаксиален димен канал. Чрез него едновременно се подава кислород отвън и се отвеждат продуктите на горенето.

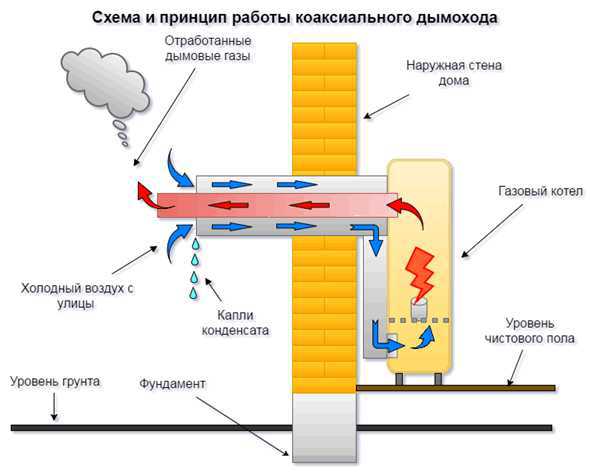

Основното предимство на коаксиалния канал – значително намаляване на кислорода, консумиран от котела от помещението, което се постига чрез подаване на свеж въздух през външния канал на тръбата. При оборудване на този тип вентилация за котел със затворена камера, неговата инсталация е позволена в непроветрявано помещение.

Технологични правила за устройството на вентилационната система за уреди със затворена камера на горене:

1. Вентилационната система трябва да бъде херметична. Възможни изтичания носят високи рискове за живота и здравето на човека.
2. За осигуряване на пълна херметизация всички съединителни шевове на системата трябва да бъдат обработени с уплътнител, устойчив на високи температури.
3. Качествената топлоизолация ще предотврати възможно прегряване и запалване на елементите на системата.
4. Към един комин е позволено да се свържат не повече от две газови устройства, независимо от тяхното местоположение и разстоянието помежду им.
5. Продуктите на горенето трябва да се отвеждат в комина на разстояние min 50 см на различни нива.
6. В случай, че подаването на кислород се осъществява от едно ниво, коминът трябва да се оборудва със специален разрез, чиято височина трябва да бъде повече от 50 см.

Нормативното изчисление на необходимия обем на циркулация на въздушни маси трябва да се извърши по следните норми: отток в обем на трикратен въздухообмен в помещение с газоизползващо оборудване, а подаването – сумата от обема на оттока и обема на кислорода, необходим за горене.

При проектиране на вентилационната система е необходимо да се отчита мощността на оборудването. Подаването на кислород трябва да осигурява поддържане на процеса на горене. В противен случай се нарушава производителността на газовото оборудване и се образува сажди.

В малки битови котелни е позволено използването на прозорци, капанки и врати без допълнително устройство за принудителна вентилация. Ако помещението се затваря херметично, ще е необходима инсталация на допълнителни вентилационни системи.

Постоянният приток на въздух предотвратява разреждането на атмосферата в помещението и спадане на тягата. При изчисленията на необходимия обем на подавания кислород е важно да се отчита обемът на стаята.

Технологични правила за устройството на вентилационната система за уреди с отворена камера на горене:

1. Помещението трябва да бъде оборудвано с комин, осигуряващ постоянна циркулация.
2. От помещението с газов котел се обустроява обща система за смукателна вентилация.

При поставяне на газов котел в котелното помещение, то трябва да бъде оборудвано с постоянно функционираща приточна вентилация, която подава кислород отвън.

Вентилация на помещения с газови колонки

Основното изискване при проектиране на вентилационната инфраструктура в помещение, оборудвано с газова колонка, е наличието на изпускателна тръба. Тя може да бъде изработена от коаксиална, стоманена или метална тръба.

Коаксиалният вариант е признат за максимално надежден, което обуславя широкото му разпространение. Конструктивните особености варират в зависимост от мощността на самата колонка.

Механизмът на изпускателната тръба се състои от следните елементи:

• тръба (препоръчва се да се извърши топлоизолация);
• проходен патрубок;
• специални крепежни елементи, скоби;
• скоби (закрепват се на местата на съединение на тръбите);
• преходник, свързващ колонката с тръбата;
• специален отвор за ревизии;
• съд за събиране на кондензат;
• защитен чадър – монтира се отвън за защита от попадане на течности, отпадъци и др.

Диаметърът на тръбата трябва да бъде абсолютно еднакъв по цялата дължина. Общата ѝ дължина трябва да бъде не по-малко от 4 м. При избора на конструкция трябва да се вземат предвид климатичните особености. За студените региони се препоръчва извършване на топлоизолация. Крайната точка трябва да се издига на min 1 м от покрива.

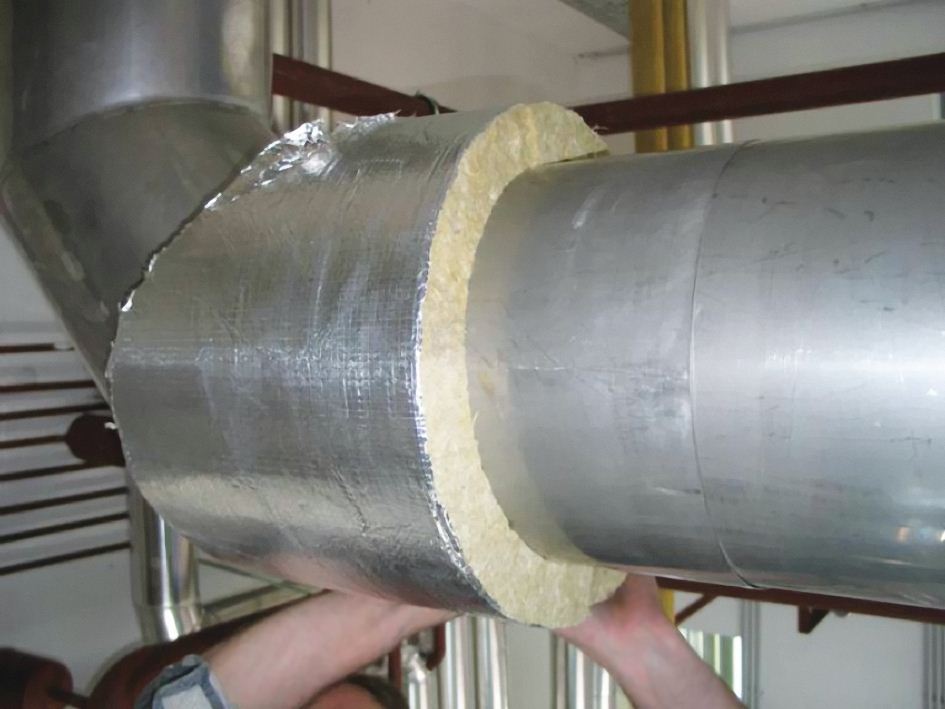

За външна топлоизолация на изпускателната тръба, изработена от метал, най-често се използва минерална или стъклена вата, влакнести изолационни материали или тухлени трохи. Не се препоръчва избор на леснозапалими и горими материали, тъй като конструкцията може значително да се нагрее. Дължината на тръбата не трябва да надвишава 3 м. Начинът на разположението ѝ зависи от мястото на инсталиране на колонката.

Система за вентилация за помещения с газова печка

По-долу са дадени нормативните изисквания от «СП-402.1325800.2018», регламентиращи основните изисквания за достатъчен въздухообмен в помещения с газови печки:

• минималната височина на таваните трябва да надвишава 2,2 м;
• наличие на вентилационен канал. Като алтернатива могат да се използват прозорци и отвори, разположени в горната част на помещението;
• вратите към помещението трябва да имат отворена площ от 0,25 м²;

Най-популярният начин за вентилация в кухнята остава инсталирането на аспиратор. Вентилаторът, разположен вътре, ще отвежда въглеродния окис и миризмите, които се образуват по време на готвене. По този начин в помещението ще се осъществява принудителна вентилация.

Широкият чадър на конструкцията ще осигури точно насочване на въздуха директно във въздуховода. На пазара е представен широк асортимент от аспиратори, цените на които варират в зависимост от марката, мощността и допълнителните опции.

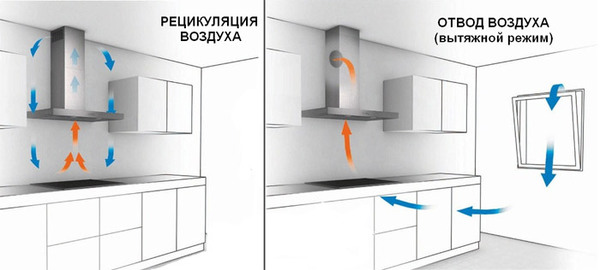

Всички аспиратори се делят на 2 категории:

1. Осигуряващи отвеждане на продуктите от горенето навън. Такива аспиратори осъществяват пълноценно отвеждане на отработения кислород навън и осигуряват постъпване на свеж кислород отвън.
2. Работещи на принципа на филтриране и рециркулация на въздуха. Този тип не участва в процеса на въздухообмен в помещение с газоизползващо оборудване. Въздушните маси циркулират изключително вътре.

Нормативни документи, регламентиращи климатизацията и вентилацията, допускат използването на механична вентилация от типа приток-издухване за помещения с газов котел, ако това не нарушава общата вентилационна система на сградата.

Тази точка подразбира, че въздуховодът на аспиратора не може да се врязва в шахтата, преграждайки вентилационната решетка, в противен случай при включване на аспиратора вентилацията на помещението с котела няма да се осъществява.

В помещения с газови печки е по-предпочитано да се използва аспиратор с отвеждане на въздуха. Единственият му недостатък е сложността на конструкцията и монтажа. Моделите с рециркулация са по-слабо производителни и не са в състояние напълно да почистят помещението от продуктите на горене на горивото.

Този проблем може да се реши чрез инсталиране на специална вентилационна решетка, снабдена с изход за кръгъл въздуховод.

Изводи и полезно видео по темата

За това как да съчетаете вентилационната система и аспиратора, вижте в следващото видео:

Основни грешки при монтажа на естествена вентилация:

Най-сложният етап в устройството на вентилацията е нейното проектиране. Конструкцията на системата трябва да се разработи, като се вземат предвид всички изброени норми и изисквания, определени от газовите служби. Това ще осигури безопасност за човешкия живот и високопроизводителна работа на оборудването.
